Приймач

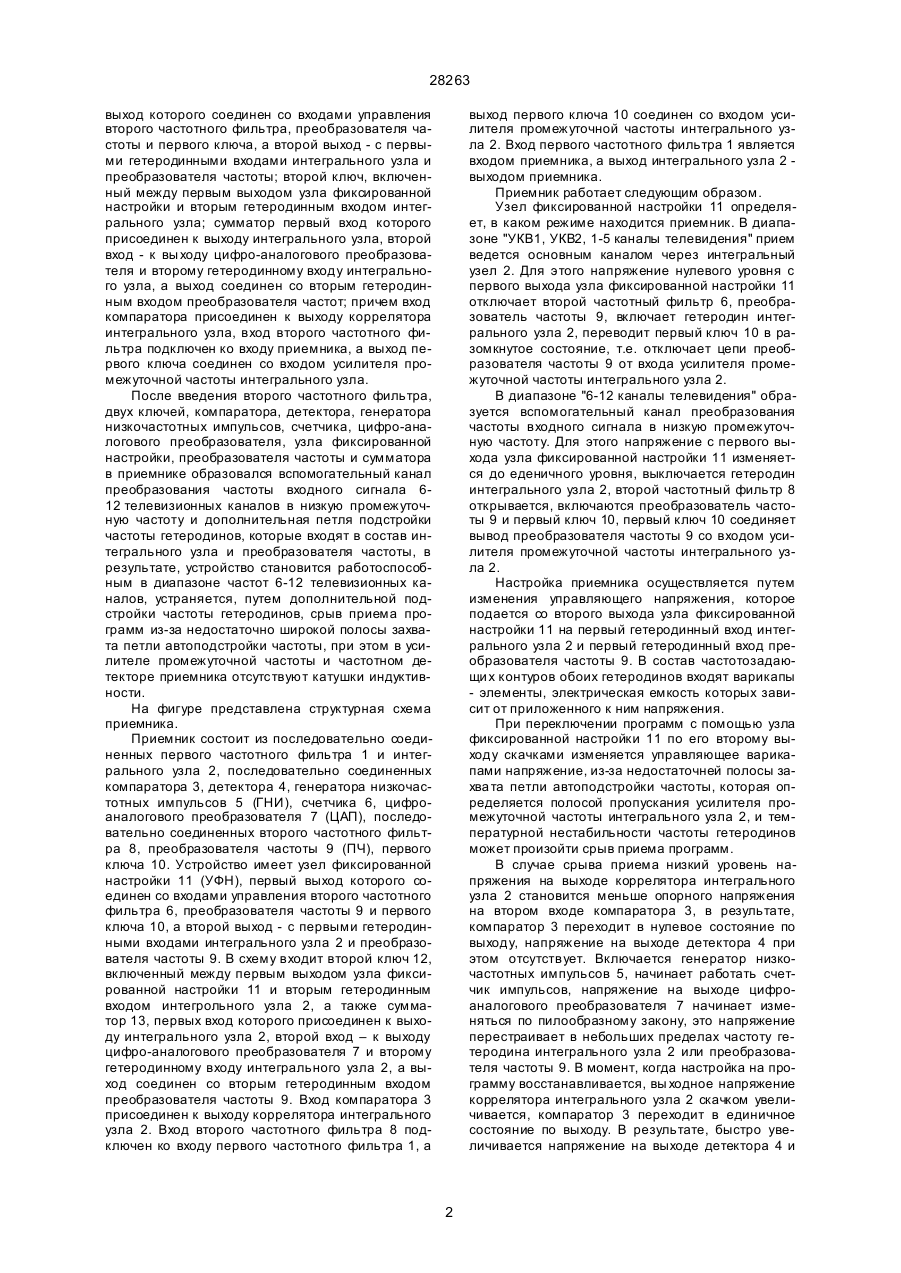

Приемник, содержащий последовательно соединенные первый частотный фильтр и интегральный узел с низкой промежуточной частотой, причем вход первого частотного фильтра является входом приемника, а выход интегрального узла - выходом приемника, отличающийся тем, что в него дополнительно введены последовательно соединенные компаратор, детектор, генератор низкочастотных импульсов, счетчик, цифро-аналоговый преобразователь, последовательно соеди 28263 выход которого соединен со входами управления второго частотного фильтра, преобразователя частоты и первого ключа, а второй выход - с первыми гетеродинными входами интегрального узла и преобразователя частоты; второй ключ, включенный между первым выходом узла фиксированной настройки и вторым гетеродинным входом интегрального узла; сумматор первый вход которого присоединен к выходу интегрального узла, второй вход - к вы ходу цифро-аналогового преобразователя и второму гетеродинному входу интегрального узла, a выход соединен со вторым гетеродинным входом преобразователя частот; причем вход компаратора присоединен к выходу коррелятора интегрального узла, вход второго частотного фильтра подключен ко входу приемника, а выход первого ключа соединен со входом усилителя промежуточной частоты интегрального узла. После введения второго частотного фильтра, двух ключей, компаратора, детектора, генератора низкочастотных импульсов, счетчика, цифро-аналогового преобразователя, узла фиксированной настройки, преобразователя частоты и сумматора в приемнике образовался вспомогательный канал преобразования частоты входного сигнала 612 телевизионных каналов в низкую промежуточную частоту и дополнительная петля подстройки частоты гетеродинов, которые входят в состав интегрального узла и преобразователя частоты, в результате, устройство становится работоспособным в диапазоне частот 6-12 телевизионных каналов, устраняется, путем дополнительной подстройки частоты гетеродинов, срыв приема программ из-за недостаточно широкой полосы захвата петли автоподстройки частоты, при этом в усилителе промежуточной частоты и частотном детекторе приемника отсутствуют катушки индуктивности. На фигуре представлена структурная схема приемника. Приемник состоит из последовательно соединенных первого частотного фильтра 1 и интегрального узла 2, последовательно соединенных компаратора 3, детектора 4, генератора низкочастотных импульсов 5 (ГНИ), счетчика 6, цифроаналогового преобразователя 7 (ЦАП), последовательно соединенных второго частотного фильтра 8, преобразователя частоты 9 (ПЧ), первого ключа 10. Устройство имеет узел фиксированной настройки 11 (УФН), первый выход которого соединен со входами управления второго частотного фильтра 6, преобразователя частоты 9 и первого ключа 10, а второй выход - с первыми гетеродинными входами интегрального узла 2 и преобразователя частоты 9. В схему входит второй ключ 12, включенный между первым выходом узла фиксированной настройки 11 и вторым гетеродинным входом интегрольного узла 2, а также сумматор 13, первых вход которого присоединен к выходу интегрального узла 2, второй вход – к выходу цифро-аналогового преобразователя 7 и второму гетеродинному входу интегрального узла 2, а выход соединен со вторым гетеродинным входом преобразователя частоты 9. Вход компаратора 3 присоединен к выходу коррелятора интегрального узла 2. Вход второго частотного фильтра 8 подключен ко входу первого частотного фильтра 1, а выход первого ключа 10 соединен со входом усилителя промежуточной частоты интегрального узла 2. Вход первого частотного фильтра 1 является входом приемника, а выход интегрального узла 2 выходом приемника. Приемник работает следующим образом. Узел фиксированной настройки 11 определяет, в каком режиме находится приемник. В диапазоне "УКВ1, УКВ2, 1-5 каналы телевидения" прием ведется основным каналом через интегральный узел 2. Для этого напряжение нулевого уровня с первого выхода узла фиксированной настройки 11 отключает второй частотный фильтр 6, преобразователь частоты 9, включает гетеродин интегрального узла 2, переводит первый ключ 10 в разомкнутое состояние, т.е. отключает цепи преобразователя частоты 9 от входа усилителя промежуточной частоты интегрального узла 2. В диапазоне "6-12 каналы телевидения" образуется вспомогательный канал преобразования частоты входного сигнала в низкую промежуточную частоту. Для этого напряжение с первого выхода узла фиксированной настройки 11 изменяется до еденичного уровня, выключается гетеродин интегрального узла 2, второй частотный фильтр 8 открывается, включаются преобразователь частоты 9 и первый ключ 10, первый ключ 10 соединяет вывод преобразователя частоты 9 со входом усилителя промежуточной частоты интегрального узла 2. Настройка приемника осуществляется путем изменения управляющего напряжения, которое подается со второго выхода узла фиксированной настройки 11 на первый гетеродинный вход интегрального узла 2 и первый гетеродинный вход преобразователя частоты 9. В состав частотозадающи х контуров обоих гетеродинов входят варикапы - элементы, электрическая емкость которых зависит от приложенного к ним напряжения. При переключении программ с помощью узла фиксированной настройки 11 по его второму выходу скачками изменяется управляющее варикапами напряжение, из-за недостаточней полосы захва та петли автоподстройки частоты, которая определяется полосой пропускания усилителя промежуточной частоты интегрального узла 2, и температурной нестабильности частоты гетеродинов может произойти срыв приема программ. В случае срыва приема низкий уровень напряжения на выходе коррелятора интегрального узла 2 становится меньше опорного напряжения на втором входе компаратора 3, в результате, компаратор 3 переходит в нулевое состояние по выходу, напряжение на выходе детектора 4 при этом отсутствует. Включается генератор низкочастотных импульсов 5, начинает работать счетчик импульсов, напряжение на выходе цифроаналогового преобразователя 7 начинает изменяться по пилообразному закону, это напряжение перестраивает в небольших пределах частоту гетеродина интегрального узла 2 или преобразователя частоты 9. В момент, когда настройка на программу восстанавливается, вы ходное напряжение коррелятора интегрального узла 2 скачком увеличивается, компаратор 3 переходит в единичное состояние по выходу. В результате, быстро увеличивается напряжение на выходе детектора 4 и 2 28263 генератор низкочастотных импульсов 5 выключается, т.е. не формирует импульсы, счетчик 6 останавливается, выходное напряжение цифроаналогового преобразователя 7 перестает изменяться. Постоянная времени детектора 4 выбирается большой (0,5-2 с), тем самым цепи дополнительной подстройки частоты гетеродинов становятся нечувствительными к помехам при приеме, т.е. исключаются "ложные" переходы приемника по помехе в режим подстройки частоты. В диапазоне "6-12 каналы телевидения" к выходному напряжению цифро-аналогового преобразователя 7 с помощью сумматора 13 подмешивается выходной сигнал приемника. Сумма двух напряжений подается на варикап гетеродина преобразователи частоты 9. Это позволяет реализовать автоподстройку частоты гетеродина преобразователя частоты 9 и установить оптимальную глубин у отрицательной обратной связи по частоте, тем самым снизить нелинейные искажения при приеме звукового сопровождения телевизионных программ в этом диапазоне. Первый частотный фильтр 1 наслаивается на частоту принимаемого сигнала в диапазоне "УКВ1, УКВ2, 1-5 канал телевидения". Второй частотный фильтр 8 настраивается на частоту принимаемого сигнала в диапазоне "612 канал телевидения". В усилителе промежуточной частоты и частотном детекторе приемника отсутствуют катушки индуктивности. Это объясняется тем, что приемник имеет низкую промежуточную частоту и частотно-избирательные цепи, работающие на этой частоте, реализованы на RС-элементах. Приемник работоспособен в диапазоне частот 6-12 телевизионных каналов, т.к. в нем образован вспомогательный канал высокочастотного преобразования. В приемнике устранены срывы в приеме программ из-за температурной нестабильности частоты гетеродинов и недостаточно широкой полосы захвата петли автоподстройки частоты. Это достигнуто введением узлов дополнительной подстройки частоты гетеродинов интегрального узла и преобразователя частоты. Фиг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
