F01D 21/00 — Зупинка (відключення) турбін або турбомашин, наприклад в екстрених випадках; регулюючі, керуючі або запобіжні пристрої, не віднесені до інших рубриках

Номер патенту: 110733

Опубліковано: 10.02.2016

Автори: Погосов Олексій Юрійович, Дерев'янко Ольга Володимирівна, Корольов Олександр Вікторович

МПК: F01D 13/00, F01K 13/02, F01D 21/00 ...

Мітки: вологої, тіла, робочого, використання, несепарованої, турбопривід, комбінований, можливістю, пари

Формула / Реферат:

Комбінований турбопривід з можливістю використання як робочого тіла несепарованої вологої пари, що складається з турбіни тертя і осьової лопатевої турбіни, розташованих в спільному корпусі з послідовними проточними частинами з подачею робочого тіла спочатку на турбіну тертя, а потім на лопатеву турбіну, який відрізняється тим, що з метою підвищення ефективності в перехідних режимах, робочі колеса турбін закріплені на окремих валах, які...

Номер патенту: 76333

Опубліковано: 25.12.2012

Автори: Бабаєв Іван Миколайович, Рохленко Всеволод Юрійович

МПК: F01D 21/00

Мітки: керування, механогідравлічна, система, парових, турбін, регулюючими, клапанами, газових

Формула / Реферат:

Механогідравлічна система керування регулюючими клапанами турбіни, яка містить відсічний золотник, вікно або вікна якого гідравлічно з'єднані однією або двома лініями керування з сервомотором регулюючих клапанів турбіни, а рухомий шток відсічного золотника механічно з'єднаний з електромеханічним перетворювачем каналу регулювання, яка відрізняється тим, що відсічний золотник виконаний з додатковою камерою, що утворює вбудований у золотник...

Номер патенту: 97651

Опубліковано: 12.03.2012

Автори: Блазер Самуель, Фоглер Хайнц

МПК: F01D 21/00, G05B 19/43

Мітки: рішення, по, прийняття, наділений, блок, більшості, гідравлічний, прямої, дії, відключаючий, функцією

Формула / Реферат:

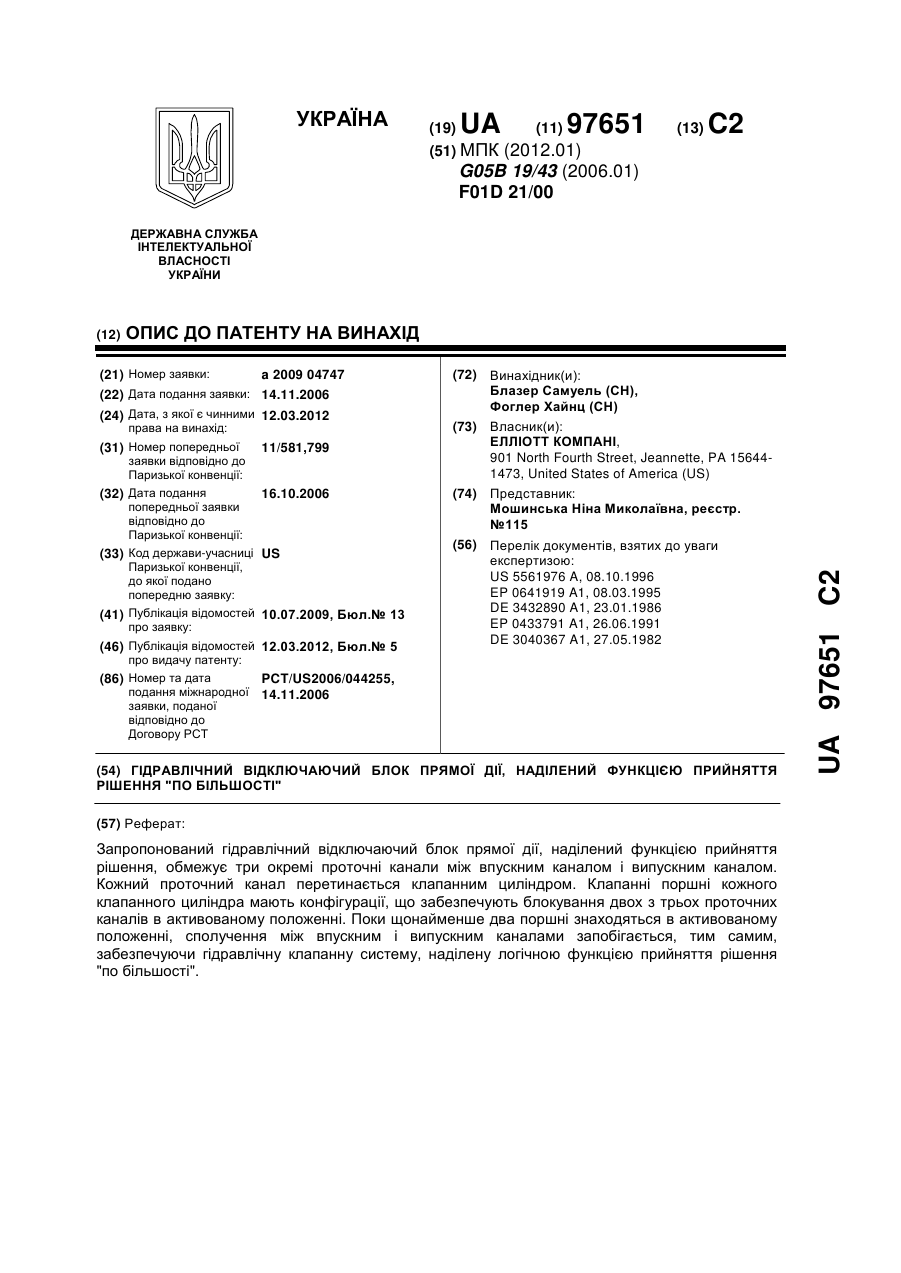

         1. Наділений функцією прийняття рішення гідравлічний вимикаючий блок прямої дії, що містить         клапанний блок, який має укладені в ньому три клапанні циліндри,         три клапанні поршні в клапанних циліндрах,         три пружини для відхилення клапанних поршнів в неактивованому положенні,         три електричні соленоїдні виконавчі механізми, призначені для того, щоб у відповідь на сигнал...

Номер патенту: 97058

Опубліковано: 26.12.2011

Автор: Тарасенко Олександр Іванович

МПК: F01D 21/00

Мітки: двигуна, підвищеної, турбіни, захисту, газотурбінного, спосіб, обертання, силової, частоти, аварійного

Формула / Реферат:

1. Спосіб аварійного захисту газотурбінного двигуна від підвищеної частоти обертання силової турбіни, що здійснює аварійну зупинку при перевищенні заданих значень частоти обертання, використовує вимір частоти обертання та одержання значення першої похідної від частоти обертання, який відрізняється тим, що здійснюють затримку сигналу, за яким виконується аварійна зупинка, при цьому термін затримки сигналу тим менший, чим більша похідна і чим...

Номер патенту: 83937

Опубліковано: 26.08.2008

Автор: Білсон Крістофер

МПК: F02C 9/46, F01D 21/00

Мітки: пристрій, газової, виявлення, вала, турбіни, руйнування

Формула / Реферат:

1. Пристрій для виявлення руйнування вала ротора першої турбіни газової турбіни, насамперед турбіни середнього тиску авіаційного двигуна, що має щонайменше два компресори, щонайменше одну камеру згоряння та щонайменше дві турбіни - першу турбіну та розташовану за нею по ходу потоку газу другу турбіну (11), насамперед турбіну низького тиску, який відрізняється тим, що між ротором першої турбіни і статором другої турбіни (11) радіально...

Номер патенту: 82462

Опубліковано: 25.04.2008

Автори: Еван Філіпп, Компера Патрік

МПК: F01D 21/00, G01M 1/22, G01H 1/00 ...

Мітки: система, літального, двигун, виявлення, двигуна, спосіб, ушкодження, ротора, апарата

Формула / Реферат:

1. Спосіб виявлення ушкодження ротора двигуна літального апарата, який включає вимірювання вібрації і швидкості для збору даних, які характеризують швидкість обертання ротора, а також амплітуду і фазу його вібрації під час контрольованого польоту, який відрізняється тим, щозчитують зібрані дані,на основі зібраних даних обчислюють середній вектор вібрації в вибраному інтервалі швидкостей обертання ротора, причому амплітуда...

Номер патенту: 81957

Опубліковано: 25.02.2008

Автори: Лубінець Борис Якович, Філоненко Олександр Олексійович, Коноплицький Віталій Андрійович, Захаренко Олександр Якович

МПК: F01D 21/00, F02C 7/22

Мітки: агрегату, масляна, газотурбінного, двигуна, система, газоперекачувального

Формула / Реферат:

1. Масляна система газотурбінного двигуна газоперекачувального агрегату, що містить послідовно з'єднані витратний маслобак, підігрівник масла, нагнітальний та відкачувальний маслонасоси, маслофільтр, форсунки, комплекс масловідвідних і масловідокремлюючих пристроїв, регулятор температури масла і повітряний маслоохолодник, яка відрізняється тим, що додатково, по ходу масла, між відкачувальним маслонасосом і регулятором температури масла, а по...

Номер патенту: 29287

Опубліковано: 10.01.2008

Автори: Коваленко Олександр Павлович, Шанькін Сергій Іванович

МПК: F01D 21/00

Мітки: підвищення, захисту, частоти, ротора, недопустимого, вільної, пристрій, обертання, турбіни

Формула / Реферат:

1. Пристрій захисту від недопустимого підвищення частоти обертання ротора вільної турбіни, що містить індуктор і електромагнітний датчик, який відрізняється тим, що індуктор закріплений в центральній частині диска вільної турбіни і має центрувальний і балансувальний бурти, а датчик жорстко закріплений на корпусі пристрою вихідного за допомогою кронштейна.2. Пристрій за п. 1, який відрізняється тим, що між датчиком і кронштейном...

Номер патенту: 79289

Опубліковано: 11.06.2007

Автор: Пльона Даніель

МПК: F16C 23/00, F16C 19/00, F01D 21/00 ...

Мітки: роз'єднання, ротора, пристрій, центрування, відновлення, вала

Формула / Реферат:

1. Пристрій для відновлення центрування вала (1) ротора відносно подовжньої осі Х конструкції (3) статора у разі роз'єднання, викликаного появою надмірного перекосу, при цьому вал за нормальних умов роботи є коаксіальним відносно осі Х і стопориться у радіальному напрямку опорою (5) підшипника, встановленою в отворі з віссю Х конструкції (3) статора, а опора (5) підшипника має зовнішній діаметр, менший за діаметр отвору, для забезпечення...

Номер патенту: 11741

Опубліковано: 16.01.2006

Автори: Симонов Володимир Федорович, Чернявська Віта Віталіївна, Субота Анатолій Максимович

МПК: F01D 21/00

Мітки: захисту, газотурбінного, пристрій, контролю, двигуна

Формула / Реферат:

Пристрій контролю і захисту газотурбінного двигуна, котрий містить датчики вимірювання частоти обертання роторів високого і низького тиску, формувачі сигналу їх різниці, який відрізняється тим, що він містить кінцевий канал і два ідентичних вимірювальних канали, кожний з яких містить датчик частоти обертання, вихід якого з'єднаний з одним з п'яти входів першої системи АБО-1, вихід якої через подільник і лічильник з'єднаний з одним з п'яти...

Номер патенту: 68433

Опубліковано: 16.08.2004

Автори: Дикий Микола Олександрович, Уваричев Олександр Миколайович

МПК: F01D 21/00, F02C 6/18

Мітки: спосіб, вторинних, теплоти, енергоресурсів, енергії, теплової, електричної, енергоустановка, підприємств, промислових, спільного, використанням, виробництва, реалізації

Формула / Реферат:

1. Спосіб спільного виробництва електричної і теплової енергії, що включає процеси стиснення повітря, спалювання в ньому газового або рідкого палива, змішування отриманих продуктів згоряння з водяною парою, утвореною в котлі-утилізаторі, розширення газопарової суміші і перетворення при цьому її потенційної енергії в механічну з одночасним перетворенням останньої в електричну, утилізації теплоти відпрацьованих газів з утворенням перегрітої...

Номер патенту: 44799

Опубліковано: 15.03.2002

Автор: Цьорнер Вальтер

МПК: F01D 19/00, F01D 25/08, F01D 21/00 ...

Мітки: тиску, спосіб, турбіни, cтупеня, охолодження, низького, пристрій

Формула / Реферат:

1. Спосіб для охолодження ступеня турбіни низького тиску, включеного у пароводяний контур парової турбіни, в якому теплоносій проходить через ступінь турбіни низького тиску, зокрема в режимі неробочого ходу, причому як теплоносій використовують конденсат, відібраний від включеного після парової турбіни конденсатора, який відрізняється тим, що щонайменше один частковий потік теплоносія після проходження через ступінь турбіни низького тиску...

Номер патенту: 2385

Опубліковано: 26.12.1994

Автори: Єгорова Віра Анатоліївна, Літовченко Лариса Володимировна, Сєнь Ольга Григоровна, Квашин Михайло Федорович, Метельов Леонід Дмитрович, Цибулько Вадим Йосипович

МПК: F01D 21/00

Мітки: відхілення, максимального, вісі, контролю, турбомашині, ротора, пристрій

Формула / Реферат:

Устройство для контроля максимального отклонения ротора от оси турбомашины по авт. св. № 1079859, отличающееся тем, что, с целью расширения возможностей контроля благодаря определению остаточного прогиба ротора, оно до­полнительно снабжено последовательно соединен­ными вторым сумматором с прямым и инверсным входами и вторым пиковым детектором и последо­вательно соединенными третьим сумматором с прямым и инверсным входами и вторым...

Номер патенту: 1760

Опубліковано: 25.10.1994

Автори: Качан Олександр Георгійович, Берестнєв Борис Сергійович, Майорович Борис Давидович

МПК: F01D 21/00

Мітки: спосіб, турбіни, двигуна, захисту, газотурбінного, розгону

Формула / Реферат:

Способ защиты от разгона турбины газотурбинного двигателя, включающий измерение двух частот вращения и прекращение подачи топлива отличающийся тем. что измеряют частоту вращения роторов высокого и низкого давления, формируют сигнал разности последних, а прекращение подачи топлива производят при превышении сформированным сигналом заданной максимальной величины или при снижении ниже заданной минимальной величины.

Номер патенту: 1157

Опубліковано: 30.12.1993

Автори: Цибулько Вадим Йосипович, Ткаченко Леонід Іванович, Квашин Михайло Федорович, Матвеєв Микола Вітальович, Грязєв Генадій Васильович

МПК: F01D 21/00

Мітки: пристрій, вісі, відхілення, ротора, максимального, турбомашині, контролю

Формула / Реферат:

(57) Устройство для контроля максимального отклонения ротора от оси турбомашины, содержащее два первичных преобразователя, установленных вблизи ротора в одной радиальной плоскости на взаимно перпендикулярных осях, два квадратора, включенных к входам сумматора, выход которого подключен к входу блока извлечения корня, пиковый детектор, регистратор и сигнализатор, снабженный пороговым и нормирующим блоками, отличающееся тем, что, с целью...

Номер патенту: 350

Опубліковано: 30.04.1993

Автори: Боярчук Володимир Кирилович, Серга Валерій Борисович, Красюк Володимир Якович, Іванов Сергій Григорович, Квашин Михайло Федорович

МПК: F01D 21/00

Мітки: турбоагрегату, фіксації, вала, пристрій, зупинки

Формула / Реферат:

Формула изобретенияУстройство для фиксации остановки вала турбоагрегата, содержащее датчик частоты вращения вала с преобразователем сигнала, формирователь, цифровой компаратор, счетчик со счетным и установочным входами и блок сигнализации, отличающееся тем, что, с целью упрощения конструкции, в него дополнительно введены два аналого-цифровых преобразователя с информационным и тактирующим входами каждый, сумматор с информационным и...

Номер патенту: 360

Опубліковано: 30.04.1993

Автори: Морозов Микола Ібрагимович, Барков Олександр Степанович, Метельов Леонід Дмитрович, Цибулько Вадим Йосипович

МПК: F01D 21/00

Мітки: максимального, осі, відхілення, турбомашині, пристрій, ротора, контролю

Формула / Реферат:

Формула изобретения Устройство для контроля максимально­го отклонения ротора от оси турбомашины, содержащее первый и второй первичные преобразователи, установленные вблизи ротора в одной плоскости по двум взаимно перпендикулярным осям и подключенные каждый своим выходом на вход соответст­венно первого и второго квадраторов, сое­диненных с входами первого сумматора, выход которого подключен через последо­вательно соединенные блоки...

Номер патенту: 354

Опубліковано: 30.04.1993

Автори: Метельов Леонід Дмитрович, Гордієнко Анатолій Юхимович, Квашин Михайло Федорович, Меншиков Сергій Миколайович, Єгорова Віра Анатоліївна, Цибулько Вадим Йосипович

МПК: F01D 21/00

Мітки: відхілення, пристрій, контролю, турбомашині, осі, максимального, ротора

Формула / Реферат:

Формула изобретенияУстройство для контроля максимального отклонения ротора от оси турбомашины по авт.св. № 1232833, отличающееся тем, что, с целью расширения функциональных возможностей путем определения максимальной вибрации в пространстве, оно снабжено последовательно соединенными третьим первичным преобразователем, третьим квадратором, вторым сумматором, вторым блоком извлечения корня, вторым пиковым детектором и вторым...

Номер патенту: 348

Опубліковано: 30.04.1993

Автори: Метельов Леонід Дмитрович, Квашин Михайло Федорович, Цибулько Вадим Йосипович, Боярчук Володимир Кирилович, Морозов Микола Ібрагимович, Шунайлов Генадій Олександрович

МПК: F01D 21/00

Мітки: відхілення, максимального, ротора, осі, контролю, пристрій, турбомашині

Формула / Реферат:

Устройство для контроля максимального отклонения ротора от оси турбомашины по авт. св. № 1079859, отличающееся тем, что, с целью расширения функциональных возможностей путем определения величины статической фазы отклонения ротора, оно дополнительно содержит первый и второй аналоговые ключи, формирователь импульсов, первый и второй пиковые вольтметры, первый и второй перемножители, опорный синусно-косинусный автогенератор, второй...

Номер патенту: 346

Опубліковано: 30.04.1993

Автори: Цибулько Вадим Йосипович, Метельов Леонід Дмитрович, Меншиков Сергій Миколайович, Маслій Володимир Миколайович

МПК: F01D 21/00

Мітки: відхілення, пристрій, турбомашині, осі, ротора, максимального, контролю

Формула / Реферат:

Устройство для контроля максимального отклонения ротора от оси турбомашини по авт. св. № 1232833, отличающееся тем, что, с целью повышения точности путем определения амплитуды, фазы и частоты оборотной составляющей отклонения, оно снабжено формирователями синусного и косинусного опорных сигналов, последовательно соединенными вторым умножителем с двумя входами, первым фильтром низкой частоты и третьим умножителем с двумя входами,...

Номер патенту: 345

Опубліковано: 30.04.1993

Автори: Цибулько Вадим Йосипович, Метельов Леонід Дмитрович, Маркевич Анатолій Васильович, Морозов Микола Ібрагимович, Квашин Михайло Федорович

МПК: F01D 21/00

Мітки: осі, відхілення, ротора, контролю, пристрій, турбомашині, максимального

Формула / Реферат:

Формула изобретенияУстройство для контроля максимально­го отклонения ротора от оси турбомашины по авт. св. № 1574837, отличающееся тем, что, с целью расширения возможностей контроля путем выявления параметров второй гармоники вибросмещений ротора, оно снабжено третьим первичным преобразова­телем, вторым умножителем частоты и ком­мутатором, причем третий первичный преобразователь установлен вблизи ротора в плоскости установки первого и...
