Пристрій для вимірювання швидкості конвективних потоків газу

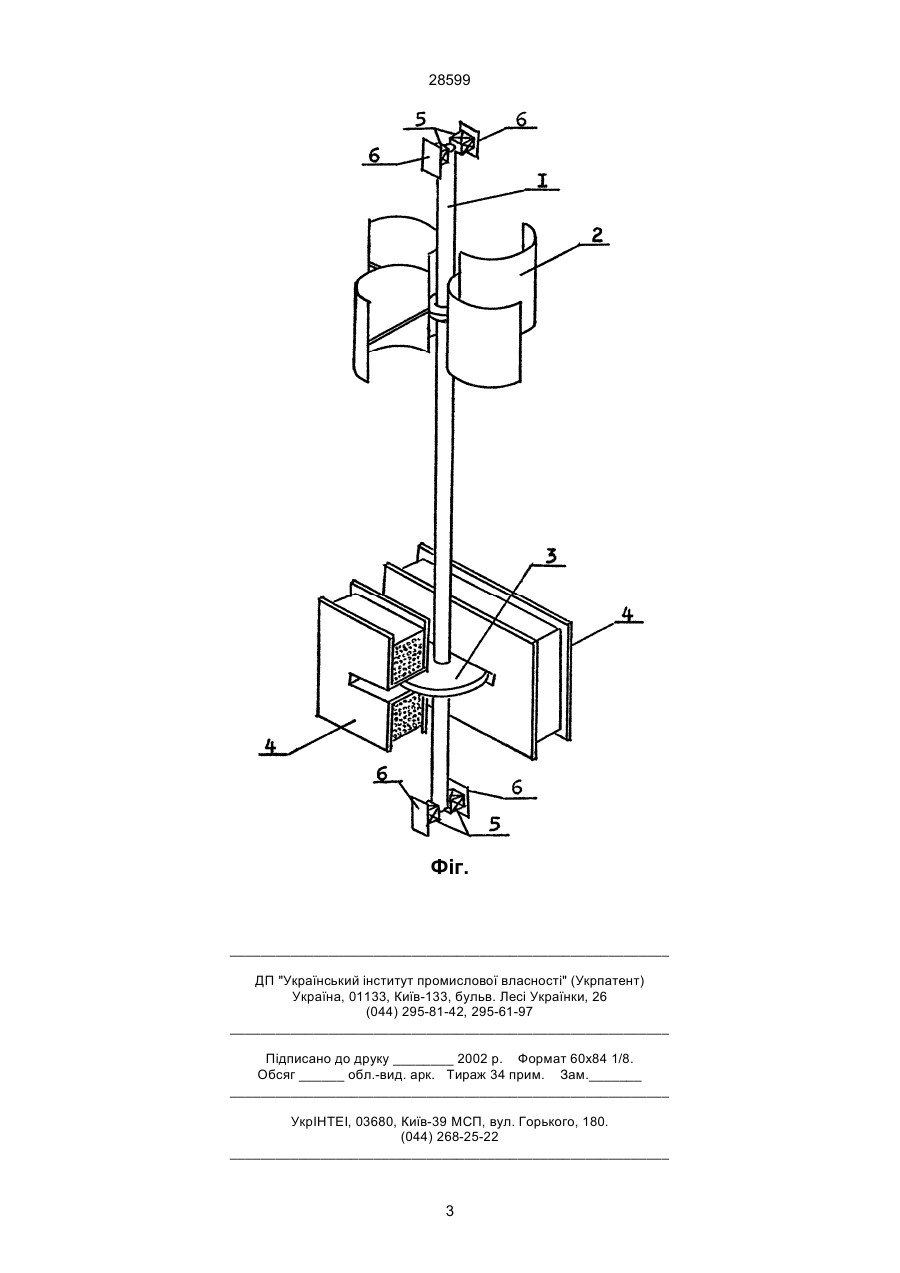

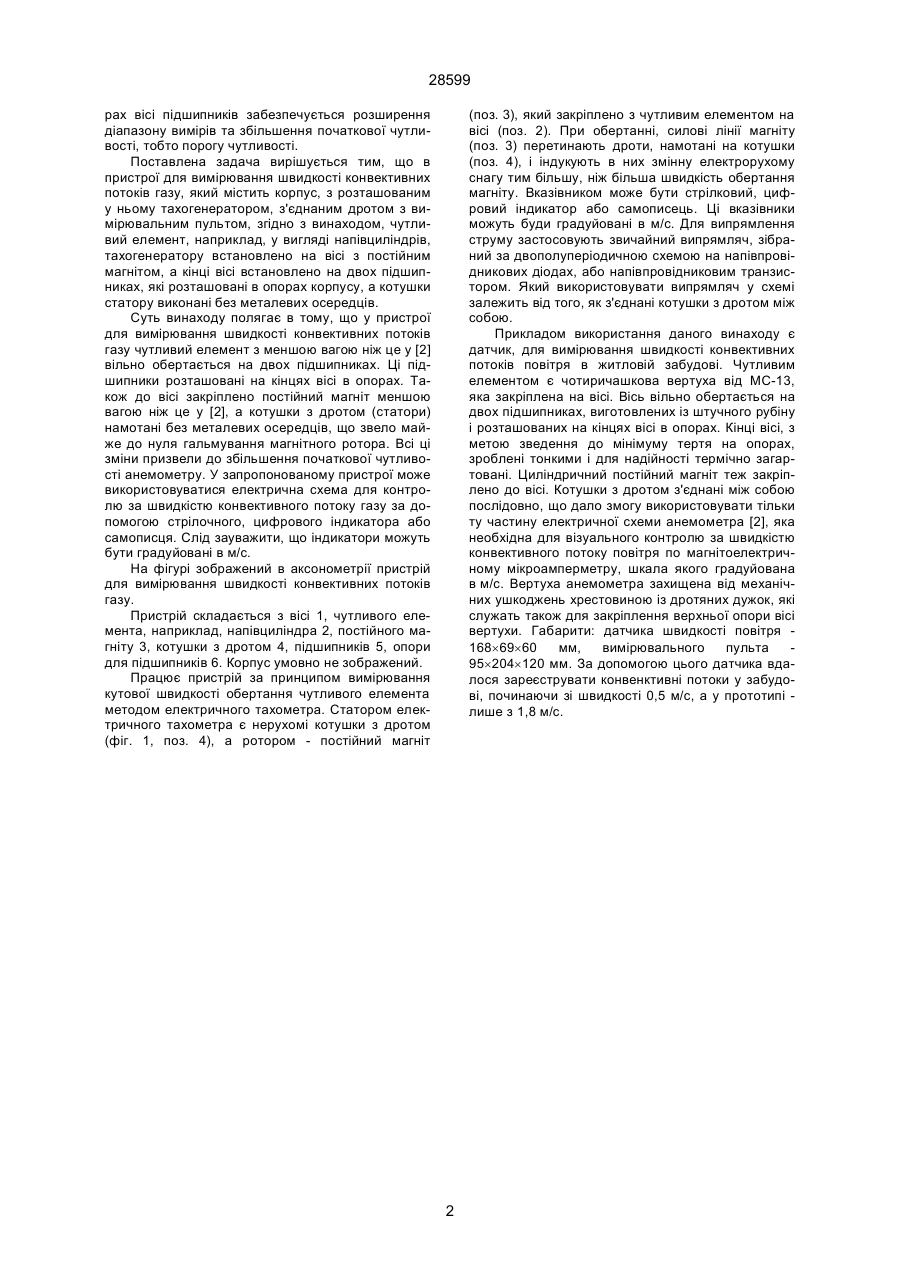

Пристрій для вимірювання швидкості конвективних потоків газу, який містить корпус з розта 28599 рах вісі підшипників забезпечується розширення діапазону вимірів та збільшення початкової чутливості, тобто порогу чутливості. Поставлена задача вирішується тим, що в пристрої для вимірювання швидкості конвективних потоків газу, який містить корпус, з розташованим у ньому тахогенератором, з'єднаним дротом з вимірювальним пультом, згідно з винаходом, чутливий елемент, наприклад, у вигляді напівциліндрів, тахогенератору встановлено на вісі з постійним магнітом, а кінці вісі встановлено на двох підшипниках, які розташовані в опорах корпусу, а котушки статору виконані без металевих осередців. Суть винаходу полягає в тому, що у пристрої для вимірювання швидкості конвективних потоків газу чутливий елемент з меншою вагою ніж це у [2] вільно обертається на двох підшипниках. Ці підшипники розташовані на кінцях вісі в опорах. Також до вісі закріплено постійний магніт меншою вагою ніж це у [2], а котушки з дротом (статори) намотані без металевих осередців, що звело майже до нуля гальмування магнітного ротора. Всі ці зміни призвели до збільшення початкової чутливості анемометру. У запропонованому пристрої може використовуватися електрична схема для контролю за швидкістю конвективного потоку газу за допомогою стрілочного, цифрового індикатора або самописця. Слід зауважити, що індикатори можуть бути градуйовані в м/с. На фігурі зображений в аксонометрії пристрій для вимірювання швидкості конвективних потоків газу. Пристрій складається з вісі 1, чутливого елемента, наприклад, напівциліндра 2, постійного магніту 3, котушки з дротом 4, підшипників 5, опори для підшипників 6. Корпус умовно не зображений. Працює пристрій за принципом вимірювання кутової швидкості обертання чутливого елемента методом електричного тахометра. Статором електричного тахометра є нерухомі котушки з дротом (фіг. 1, поз. 4), а ротором - постійний магніт (поз. 3), який закріплено з чутливим елементом на вісі (поз. 2). При обертанні, силові лінії магніту (поз. 3) перетинають дроти, намотані на котушки (поз. 4), і індукують в них змінну електрорухому снагу тим більшу, ніж більша швидкість обертання магніту. Вказівником може бути стрілковий, цифровий індикатор або самописець. Ці вказівники можуть буди градуйовані в м/с. Для випрямлення струму застосовують звичайний випрямляч, зібраний за двополуперіодичною схемою на напівпровідникових діодах, або напівпровідниковим транзистором. Який використовувати випрямляч у схемі залежить від того, як з'єднані котушки з дротом між собою. Прикладом використання даного винаходу є датчик, для вимірювання швидкості конвективних потоків повітря в житловій забудові. Чутливим елементом є чотиричашкова вертуха від МС-13, яка закріплена на вісі. Вісь вільно обертається на двох підшипниках, виготовлених із штучного рубіну і розташованих на кінцях вісі в опорах. Кінці вісі, з метою зведення до мінімуму тертя на опорах, зроблені тонкими і для надійності термічно загартовані. Циліндричний постійний магніт теж закріплено до вісі. Котушки з дротом з'єднані між собою послідовно, що дало змогу використовувати тільки ту частину електричної схеми анемометра [2], яка необхідна для візуального контролю за швидкістю конвективного потоку повітря по магнітоелектричному мікроамперметру, шкала якого градуйована в м/с. Вертуха анемометра захищена від механічних ушкоджень хрестовиною із дротяних дужок, які служать також для закріплення верхньої опори вісі вертухи. Габарити: датчика швидкості повітря 168´69´60 мм, вимірювального пульта 95´204´120 мм. За допомогою цього датчика вдалося зареєструвати конвенктивні потоки у забудові, починаючи зі швидкості 0,5 м/с, а у прототипі лише з 1,8 м/с. 2 28599 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
