Ущільнювальна система, що містить вводи для кабелів, дротів чи труб

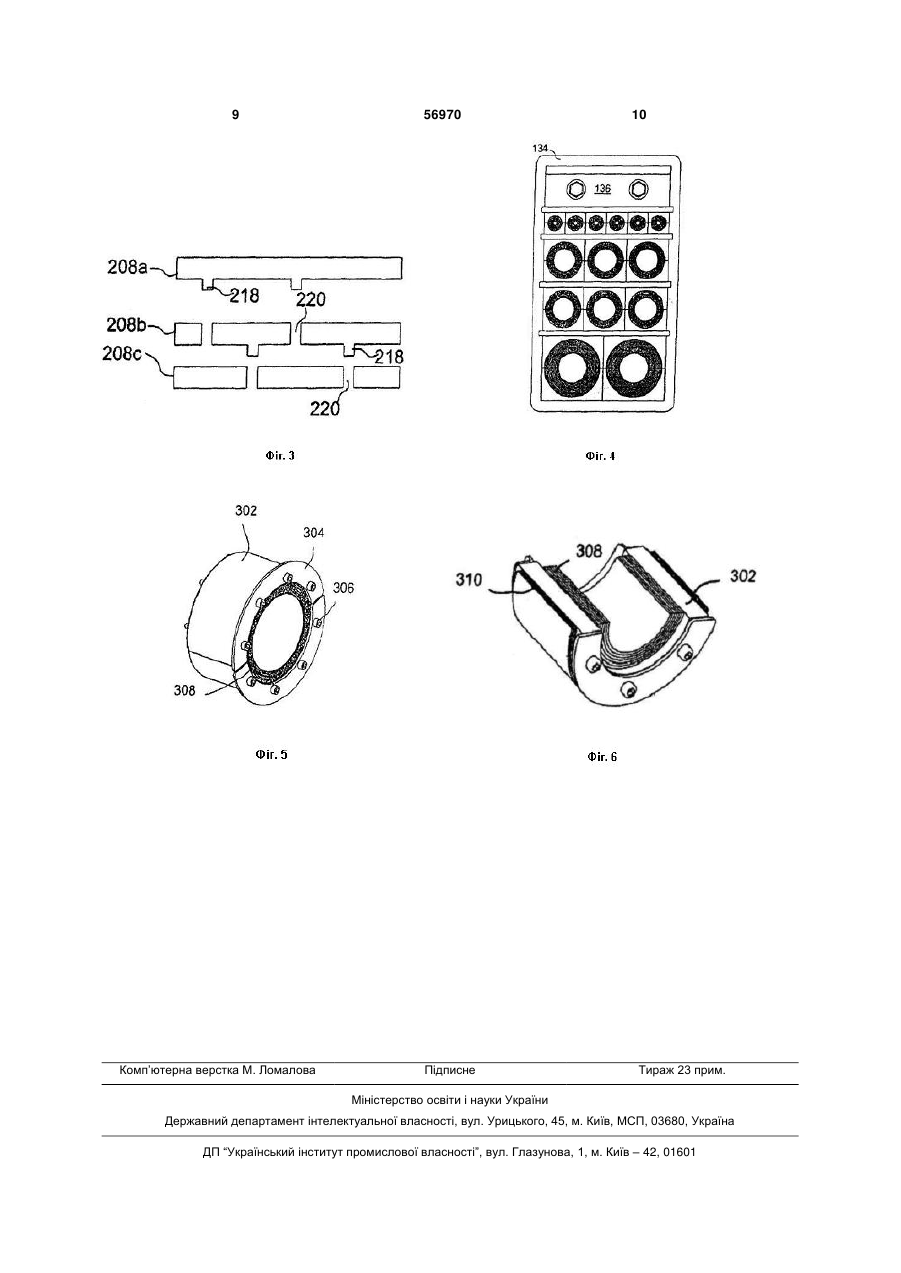

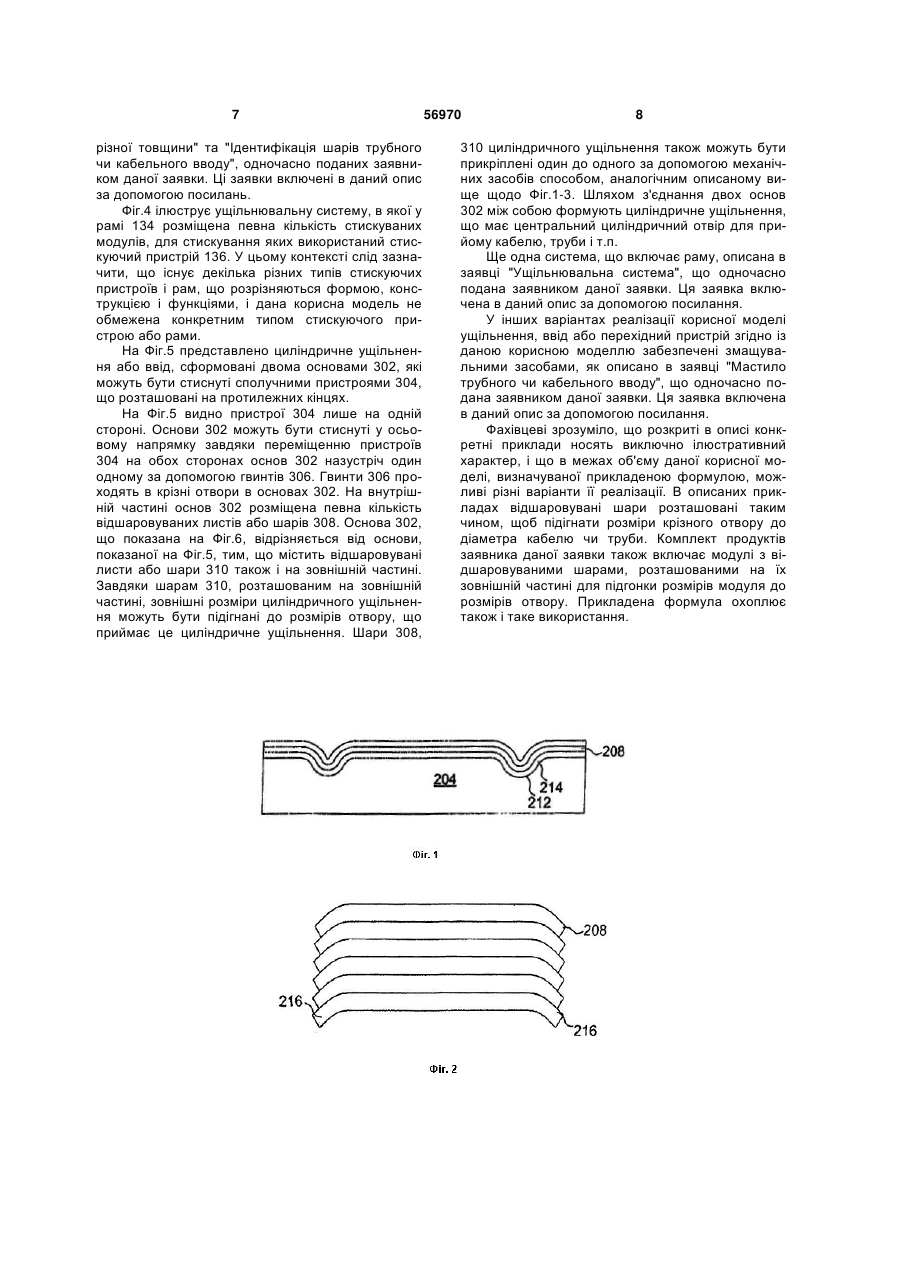

1. Ущільнювальна система, що містить вводи для кабелів, дротів чи труб, в які вставлені принаймні дві стискувані основи (204, 302), що оточують кабелі, дроти чи труби, причому вводи для кабелів, дротів чи труб розташовані безпосередньо в отворі стіни або іншій конструктивній перегородці, що створює цю стіну, або в рамі (134), зазначеними принаймні двома основами (204, 302) і принаймні одним стискуючим пристроєм (136) у зазначеному отворі або зазначеній рамі (134) сформований бар'єр, а стискувані основи (204, 302) містять принаймні один компонент з групи, що включає: принаймні один відшаровуваний шар (208, 308) для підгонки до діаметра кабелю чи труби, що розташований в осьовому пазу кожної стискуваної основи (302); і принаймні один відшаровуваний шар (310), розташований навколо кожної стискуваної основи для підгонки її зовнішнього діаметра до внутрішнього діаметра отвору, U 2 (19) 1 3 Ущільнення, кабельні перехідні пристрої, трубні прохідні втулки і так далі ще одного типу мають по суті циліндричну форму і призначені для приймання рукавом, розташованим в стіні, або отвором в стіні. Для функціонування належним чином ущільнення повинне входити без зазору в рукав або отвір стіні, які його приймають, і повинне бути виконане з можливістю підгонки до фактичних настановних розмірів. Настановні розміри визначаються внутрішнім діаметром рукава або отвору. Ущільнення має циліндричний стискуваний корпус, який може бути стиснутий в осьовому напрямку між сполучними пристроями, розташованими на протилежних кінцях стискуваного корпусу. Стискування циліндричного корпусу в осьовому напрямку викликає його розширення в радіальному напрямі всередину й назовні. Крім того, труби, дроти чи кабелі, що приймаються, можуть мати різні зовнішні діаметри, і, таким чином, модуль має бути виконаний з можливістю підгонки до кабелів або труб, що мають різні зовнішні діаметри. Ущільнення або перехідні пристрої обох вищезазначених типів використовують для ущільнення в різному устаткуванні, наприклад в шафах, технічних кабінах, розподільних коробках і установках. Їх використовують в різному промисловому устаткуванні, наприклад автомеханічному, телекомунікаційному, устаткуванні для виробництва й розподілу електроенергії, а також в морському і прибережному устаткуванні. Ущільнення або перехідні пристрої можна використовувати для ущільнення з метою запобігання проникненню рідини, газу, вогню, гризунів, термітів, пилу, вологи і так далі, при цьому вони можуть приймати електричні, використовувані в засобах зв'язку, комп'ютерні і т.д. кабелі або дроти, труби для різних газів чи рідин, таких як вода, стисле повітря, гідравлічна рідина і побутовий газ, або троси для утримання навантаження. Частини, що приймають одиночний кабель і т.д. будь-якого з двох типів, описаних вище, часто містять на своїй внутрішній частині стос відшаровуваних шарів або листів. Шари або листи відшаровують до тих пір, доки внутрішній діаметр цієї частини не буде підігнаний до зовнішнього діаметру кабелю, що приймається вказаною частиною. Листи сполучені один з одним досить міцно, щоб залишатися разом, і в той же час достатньо вільно, щоб їх можна було відшарувати від стосу один за одним або по декілька листів відразу. У деяких варіантах реалізації корисної моделі також запропоновані відшаровувані шари або листи, розташовані на зовнішній частині, що робить можливим підгонку зовнішніх розмірів, наприклад, круглого ущільнення до конкретного отвору або рукава. При цьому зазвичай відсутня або не забезпечена можливість повторної установки відшаровуваних листів, які були видалені, що може створювати проблему при збірці через необхідність видалення правильної або принаймні не дуже великої кількості відшаровуваних шарів при використанні стискуваного модуля. Фахівцеві зрозуміло, що конкретна форма різних частин, включаючи шари, може бути змінена 56970 4 без відступу від суті даної корисної моделі. Наприклад, стос шарів може мати форму поперечного перетину, відмінну від круглої. Для усунення або часткового зняття вищезазначеної проблеми дана корисна модель пропонує стискуваний модуль для кабельних вводів або трубних прохідних втулок, розташованих безпосередньо в отворі стіни або іншій конструктивній перегородці, що формує цю стіну, або в іншій перегородці, або в рамі, внаслідок чого вказаним принаймні одним модулем і принаймні одним стискуючим пристроєм, розміщеним у вказаному отворі або рамі, сформоване ущільнення, а стискуваний модуль містить принаймні один відшаровуваний шар для підгонки до діаметра кабелю чи труби, розташований в пазу. Стискуваний модуль відрізняється тим, що відшаровуваний шар, найближчий до паза модуля, прикріплений до паза за допомогою механічних кріпильних засобів. Принаймні в одному варіанті реалізації корисної моделі суміжні відшаровувані шари також прикріплені один до одного за допомогою механічних кріпильних засобів. У рішеннях, відомих з рівня техніки, стос відшаровуваних шарів закріплюють на місці за допомогою хімічної сили зчеплення, клею і т.п., що діють між шарами і між внутрішнім шаром і пазом стискуваного модуля. Дана корисна модель допускає використання великої різноманітності матеріалів, оскільки тут прикріплення здійснюють іншими засобами. Згідно принаймні одному з варіантів реалізації корисної моделі, механічні кріпильні засоби забезпечені конструктивними елементами, розміщеними на суміжних відшаровуваних шарах і на пазу стискуваного модуля і суміжному відшаровуваному шарі. Рішення згідно із корисною моделлю забезпечує повторну установку видаленого відшаровуваного шару. В той же час не рекомендується повторна установка видалених шарів, оскільки з'єднання суміжних шарів, яке забезпечене при виготовленні, після видалення відшаровуваного шару порушується. Крім того, правильне встановлення видаленого шару може бути утруднене, що призведе до ризику погіршення ущільнювальних властивостей. Відповідно до рішення за корисною моделлю, з'єднання шарів досягають механічними засобами, в основному за допомогою тертя, через що видалений шар при його повторній установці знову буде сполучений із суміжним шаром. В більшості випадків таке з'єднання забезпечене конструктивними елементами, наприклад взаємодіючими виступами й поглибленнями, які також діють як направляючі засоби при повторній установці видаленого листа. Обидва цих фактори сприяють безпечній повторній установці шарів зі збереженням ущільнювальних властивостей. Інші особливості й переваги корисної моделі описані в нижченаведеному описі прикладів варіантів реалізації, приведених із посиланнями на креслення. Короткий опис креслень: Фіг.1 схематично ілюструє вид стискуваного модуля за одним з варіантів реалізації даної корисної моделі. 5 Фіг.2 схематично ілюструє вид шарів вводу за ще одним варіантом реалізації даної корисної моделі. Фіг.3 схематично ілюструє вид шарів вводу за ще одним варіантом реалізації даної корисної моделі. Фіг.4 ілюструє вид спереду рами із встановленими в ній стискуваними модулями. Фіг.5 ілюструє перспективний вид циліндричного вводу, який відомий з рівня техніки і може бути забезпечений шарами згідно із даною корисною моделлю. Фіг.6 ілюструє перспективний вид ще одного варіанту реалізації циліндричного вводу, зображеного на Фіг.5. Відомий стискуваний модуль містить дві основи, кожна з яких має напівкруглий паз, і які спільно задають круглий крізний отвір. У цьому крізному отворі розміщені відшаровувані шари матеріалу. В центрі круглого крізного отвору встановлена заглушка. Однією з причин використання заглушки є те, що безглуздо укладати у стос відшаровувані шари в об'ємі, який згодом буде повністю зайнятий кабелем. На практиці суміжні шари перебувають в контакті і в більшості випадків зв'язані за допомогою з'єднання. Заглушка і відшаровувані шари зазвичай проходять по всій довжині модуля уздовж його осі. Матеріали, використовувані в даний час для виготовлення модулів, згадані в каталогах продукції, представлених заявником даної заявки, або патентних заявках, поданих ним же. Особливість відомих модулів полягає в неможливості або небажаності з міркувань безпеки повторної установки видалених відшаровуваних шарів. Для вирішення цієї проблеми дана корисна модель пропонує стискуваний модуль, що містить ущільнювані шари, прикріплені один до одного механічними засобами. Приклади таких кріпильних засобів описані із посиланнями на Фіг.1-3, на яких проілюстровані перетини частини стосу відшаровуваних шарів. Шари, прикріплені один до одного механічними засобами, також можуть бути використані в циліндричному ущільненні або вводі, наприклад показаних на Фіг.5 і 6. Фіг.1 ілюструє перетин частини стискуваного модуля згідно з одним з варіантів реалізації даної корисної моделі. На кресленні показана нижня основа 204 з відшаровуваними шарами 208, розташованими на ній. Як видно на Фіг.1, основа 204 має два заглиблення 212. Кожне заглиблення 212 проходить уздовж внутрішнього кола пазу 206. На Фіг.1 показані два заглиблення, хоча може бути виконано принаймні одне заглиблення. Кожне заглиблення 212 взаємодіє з відповідним виступом 214 на одній із сторін суміжного шару 208. Цей виступ у свою чергу обумовлює наявність відповідного заглиблення на іншій стороні шару 208. Таким чином, через стос відшаровуваних шарів проходить безліч заглиблень і виступів. Таким чином, суміжні відшаровувані шари механічно прикріплені один до одного, забезпечуючи можливість як видалення, так і повторної установки відшаровуваного шару. 56970 6 Інші варіанти реалізації модулів описані в заявках "Ексцентрикова частина трубного чи кабельного вводу", "Трубний чи кабельний ввід з частиною, що вказує на стискування", "Модуль трубного чи кабельного вводу з пазами на протилежних сторонах", "Блоки трубних чи кабельних вводів", "Модулі трубних чи кабельних вводах із змінною геометрією", "Трубний чи кабельний ввід, що містить модульні модулі", "Трубний чи кабельний ввід з прохідними модулями", "Трубний чи кабельний ввід, що містить модулі з функцією регулювання розміру" і "Трубний чи кабельний ввід, що містить шари змінної геометрії", одночасно поданих заявником даної заявки. У одному з варіантів реалізації корисної моделі модулі відокремлені від стосу, що містить склеєні половини модуля, як описано в заявці "Склеєні модулі трубного чи кабельного вводу", одночасно поданої заявником даної заявки. Ці заявки включені в даний опис за допомогою посилань. На Фіг.2 проілюстрований ще один варіант реалізації даної корисної моделі на прикладі перетину стосу шарів 208. У цьому варіанті реалізації корисної моделі кожен відшаровуваний шар має вигин 216 в кожному з двох своїх осьових кінців. Вигин 216 забезпечує утримуючу силу між суміжними шарами. У одному з прикладів осьовий кінець кожної основи має відповідний вигин, завдяки якому також забезпечують утримуючу силу між зовнішнім шаром і основою. У ще одному прикладі стос шарів просто виходить за край поверхні осьового кінця основи і таким чином забезпечує механічне прикріплення. Фіг.3 ілюструє трохи більш складну конструкцію, в якої шар 208а, що звернений до кабелю або створює внутрішній діаметр отвору, при розташуванні відшаровуваних шарів ззовні стискуваного модуля, забезпечений радіальними виступами 218, які взаємодіють з отворами 220 в суміжному шарі 208b. Отвори 220 можуть не бути крізними, навіть якщо це показано на Фіг.3. Цей суміжний шар також забезпечений виступами 218, і всі подальші шари виконані аналогічним чином до самого внутрішнього шару 208с, який забезпечений лише отворами 220. Функція шару 208с може бути реалізована за допомогою отворів у внутрішній поверхні паза основи, і в цьому випадку немає необхідності у використанні спеціальної конструкції самого внутрішнього шару. Крім того, шар 208а може мати конструкцію, аналогічну конструкції шару 208b, і, таким чином, всі шари матимуть аналогічну конструкцію. Також можуть бути використані механічні кріпильні засоби у формі радіальних гребенів і відповідних радіальних канавок в шарах і основах. Очевидно, що всі проілюстровані варіанти реалізації корисної моделі забезпечують механічне прикріплення суміжних шарів, а також механічну утримуючу силу, що діє в осьовому напрямку. Ця механічна утримуюча сила забезпечує додаткову міцність стискуваних модулів. Листи можуть бути розташовані різними способами і мати різні особливості, як описано в заявках "Трубний чи кабельний ввід із сполученими шарами", "Трубний чи кабельний ввід із шарами 7 різної товщини" та "Ідентифікація шарів трубного чи кабельного вводу", одночасно поданих заявником даної заявки. Ці заявки включені в даний опис за допомогою посилань. Фіг.4 ілюструє ущільнювальну систему, в якої у рамі 134 розміщена певна кількість стискуваних модулів, для стискування яких використаний стискуючий пристрій 136. У цьому контексті слід зазначити, що існує декілька різних типів стискуючих пристроїв і рам, що розрізняються формою, конструкцією і функціями, і дана корисна модель не обмежена конкретним типом стискуючого пристрою або рами. На Фіг.5 представлено циліндричне ущільнення або ввід, сформовані двома основами 302, які можуть бути стиснуті сполучними пристроями 304, що розташовані на протилежних кінцях. На Фіг.5 видно пристрої 304 лише на одній стороні. Основи 302 можуть бути стиснуті у осьовому напрямку завдяки переміщенню пристроїв 304 на обох сторонах основ 302 назустріч один одному за допомогою гвинтів 306. Гвинти 306 проходять в крізні отвори в основах 302. На внутрішній частині основ 302 розміщена певна кількість відшаровуваних листів або шарів 308. Основа 302, що показана на Фіг.6, відрізняється від основи, показаної на Фіг.5, тим, що містить відшаровувані листи або шари 310 також і на зовнішній частині. Завдяки шарам 310, розташованим на зовнішній частині, зовнішні розміри циліндричного ущільнення можуть бути підігнані до розмірів отвору, що приймає це циліндричне ущільнення. Шари 308, 56970 8 310 циліндричного ущільнення також можуть бути прикріплені один до одного за допомогою механічних засобів способом, аналогічним описаному вище щодо Фіг.1-3. Шляхом з'єднання двох основ 302 між собою формують циліндричне ущільнення, що має центральний циліндричний отвір для прийому кабелю, труби і т.п. Ще одна система, що включає раму, описана в заявці "Ущільнювальна система", що одночасно подана заявником даної заявки. Ця заявка включена в даний опис за допомогою посилання. У інших варіантах реалізації корисної моделі ущільнення, ввід або перехідний пристрій згідно із даною корисною моделлю забезпечені змащувальними засобами, як описано в заявці "Мастило трубного чи кабельного вводу", що одночасно подана заявником даної заявки. Ця заявка включена в даний опис за допомогою посилання. Фахівцеві зрозуміло, що розкриті в описі конкретні приклади носять виключно ілюстративний характер, і що в межах об'єму даної корисної моделі, визначуваної прикладеною формулою, можливі різні варіанти її реалізації. В описаних прикладах відшаровувані шари розташовані таким чином, щоб підігнати розміри крізного отвору до діаметра кабелю чи труби. Комплект продуктів заявника даної заявки також включає модулі з відшаровуваними шарами, розташованими на їх зовнішній частині для підгонки розмірів модуля до розмірів отвору. Прикладена формула охоплює також і таке використання. 9 Комп’ютерна верстка М. Ломалова 56970 Підписне 10 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
