Будівельна суміш

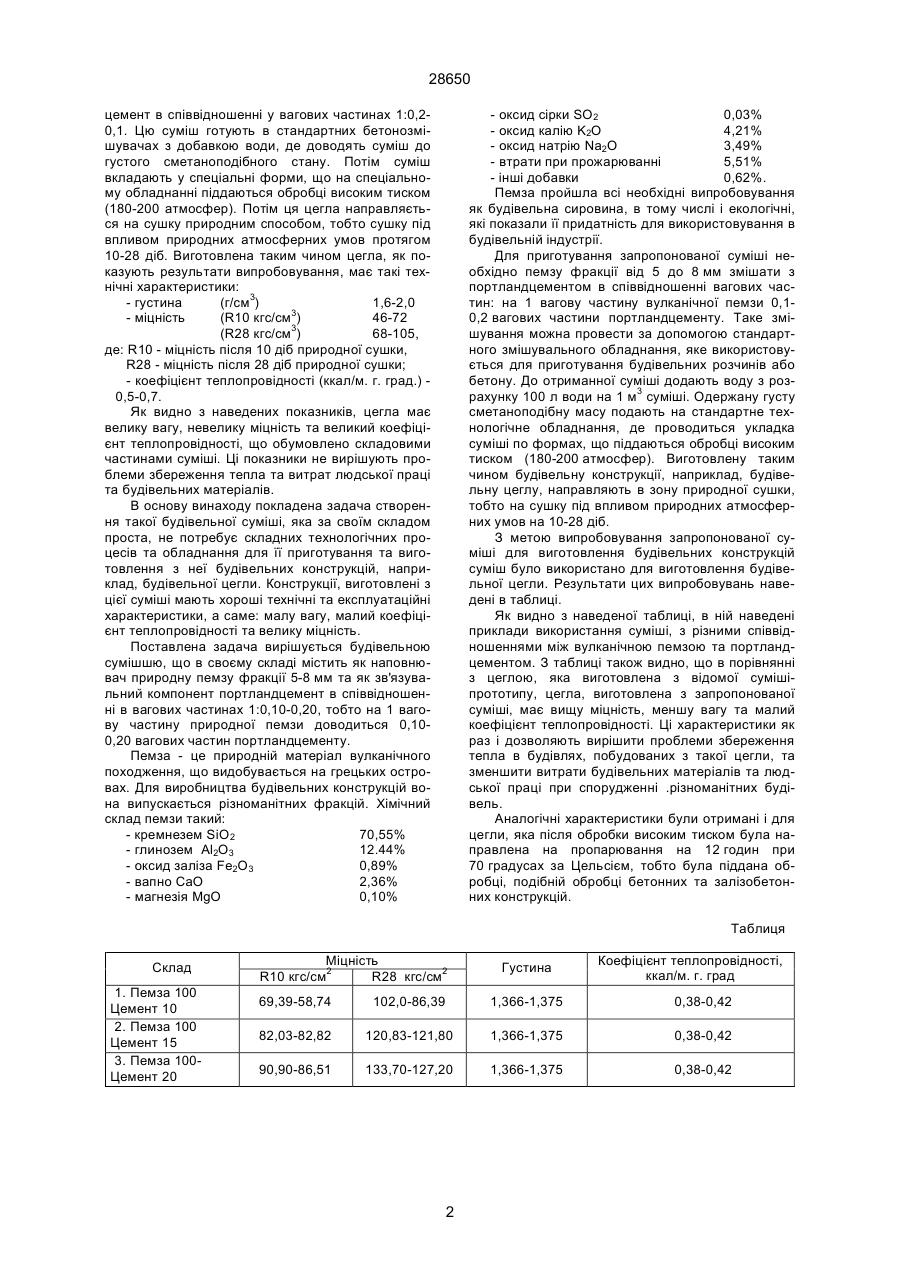

Будівельна суміш, яка в своєму складі містить наповнювач, портландцемент як зв'язуючий компонент, що відрізняється тим, що вона містить у своєму складі як наповнювач вулканічну пемзу фракції 5-8 мм в співвідношенні в вагових частинах як 1 вагова частина вулканічної пемзи до 0,10,2 вагових частини портландцементу. (19) (21) 97074059 (22) 31.07.1997 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Апостолос А. христофору, GR (73) Апостолос А. Христофору, GR 28650 цемент в співвідношенні у вагових частинах 1:0,20,1. Цю суміш готують в стандартних бетонозмішувачах з добавкою води, де доводять суміш до густого сметаноподібного стану. Потім суміш вкладають у спеціальні форми, що на спеціальному обладнанні піддаються обробці високим тиском (180-200 атмосфер). Потім ця цегла направляється на сушку природним способом, тобто сушку під впливом природних атмосферних умов протягом 10-28 діб. Виготовлена таким чином цегла, як показують результати випробовування, має такі технічні характеристики: - густина (г/см3) 1,6-2,0 - міцність (R10 кгс/см3) 46-72 (R28 кгс/см3) 68-105, де: R10 - міцність після 10 діб природної сушки, R28 - міцність після 28 діб природної сушки; - коефіцієнт теплопровідності (ккал/м. г. град.) 0,5-0,7. Як видно з наведених показників, цегла має велику вагу, невелику міцність та великий коефіцієнт теплопровідності, що обумовлено складовими частинами суміші. Ці показники не вирішують проблеми збереження тепла та витрат людської праці та будівельних матеріалів. В основу винаходу покладена задача створення такої будівельної суміші, яка за своїм складом проста, не потребує складних технологічних процесів та обладнання для її приготування та виготовлення з неї будівельних конструкцій, наприклад, будівельної цегли. Конструкції, виготовлені з цієї суміші мають хороші технічні та експлуатаційні характеристики, а саме: малу вагу, малий коефіцієнт теплопровідності та велику міцність. Поставлена задача вирішується будівельною сумішшю, що в своєму складі містить як наповнювач природну пемзу фракції 5-8 мм та як зв'язувальний компонент портландцемент в співвідношенні в вагових частинах 1:0,10-0,20, тобто на 1 вагову частину природної пемзи доводиться 0,100,20 вагових частин портландцементу. Пемза - це природній матеріал вулканічного походження, що видобувається на грецьких островах. Для виробництва будівельних конструкцій вона випускається різноманітних фракцій. Хімічний склад пемзи такий: - кремнезем SiО2 70,55% - глинозем Al2O3 12.44% - оксид заліза Fe2O3 0,89% - вапно СаО 2,36% - магнезія MgO 0,10% - оксид сірки SO2 0,03% - оксид калію K2О 4,21% - оксид натрію Na2O 3,49% - втрати при прожарюванні 5,51% - інші добавки 0,62%. Пемза пройшла всі необхідні випробовування як будівельна сировина, в тому числі і екологічні, які показали її придатність для використовування в будівельній індустрії. Для приготування запропонованої суміші необхідно пемзу фракції від 5 до 8 мм змішати з портландцементом в співвідношенні вагових частин: на 1 вагову частину вулканічної пемзи 0,10,2 вагових частини портландцементу. Таке змішування можна провести за допомогою стандартного змішувального обладнання, яке використовується для приготування будівельних розчинів або бетону. До отриманної суміші додають воду з розрахунку 100 л води на 1 м3 суміші. Одержану густу сметаноподібну масу подають на стандартне технологічне обладнання, де проводиться укладка суміші по формах, що піддаються обробці високим тиском (180-200 атмосфер). Виготовлену таким чином будівельну конструкції, наприклад, будівельну цеглу, направляють в зону природної сушки, тобто на сушку під впливом природних атмосферних умов на 10-28 діб. З метою випробовування запропонованої суміші для виготовлення будівельних конструкцій суміш було використано для виготовлення будівельної цегли. Результати цих випробовувань наведені в таблиці. Як видно з наведеної таблиці, в ній наведені приклади використання суміші, з різними співвідношеннями між вулканічною пемзою та портландцементом. З таблиці також видно, що в порівнянні з цеглою, яка виготовлена з відомої сумішіпрототипу, цегла, виготовлена з запропонованої суміші, має вищу міцність, меншу вагу та малий коефіцієнт теплопровідності. Ці характеристики як раз і дозволяють вирішити проблеми збереження тепла в будівлях, побудованих з такої цегли, та зменшити витрати будівельних матеріалів та людської праці при спорудженні .різноманітних будівель. Аналогічні характеристики були отримані і для цегли, яка після обробки високим тиском була направлена на пропарювання на 12 годин при 70 градусах за Цельсієм, тобто була піддана обробці, подібній обробці бетонних та залізобетонних конструкцій. Таблиця Склад 1. Пемза 100 Цемент 10 2. Пемза 100 Цемент 15 3. Пемза 100Цемент 20 Міцність R10 кгс/см2 R28 кгс/см2 Густина Коефіцієнт теплопровідності, ккал/м. г. град 69,39-58,74 102,0-86,39 1,366-1,375 0,38-0,42 82,03-82,82 120,83-121,80 1,366-1,375 0,38-0,42 90,90-86,51 133,70-127,20 1,366-1,375 0,38-0,42 2 28650 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
