Респіратор

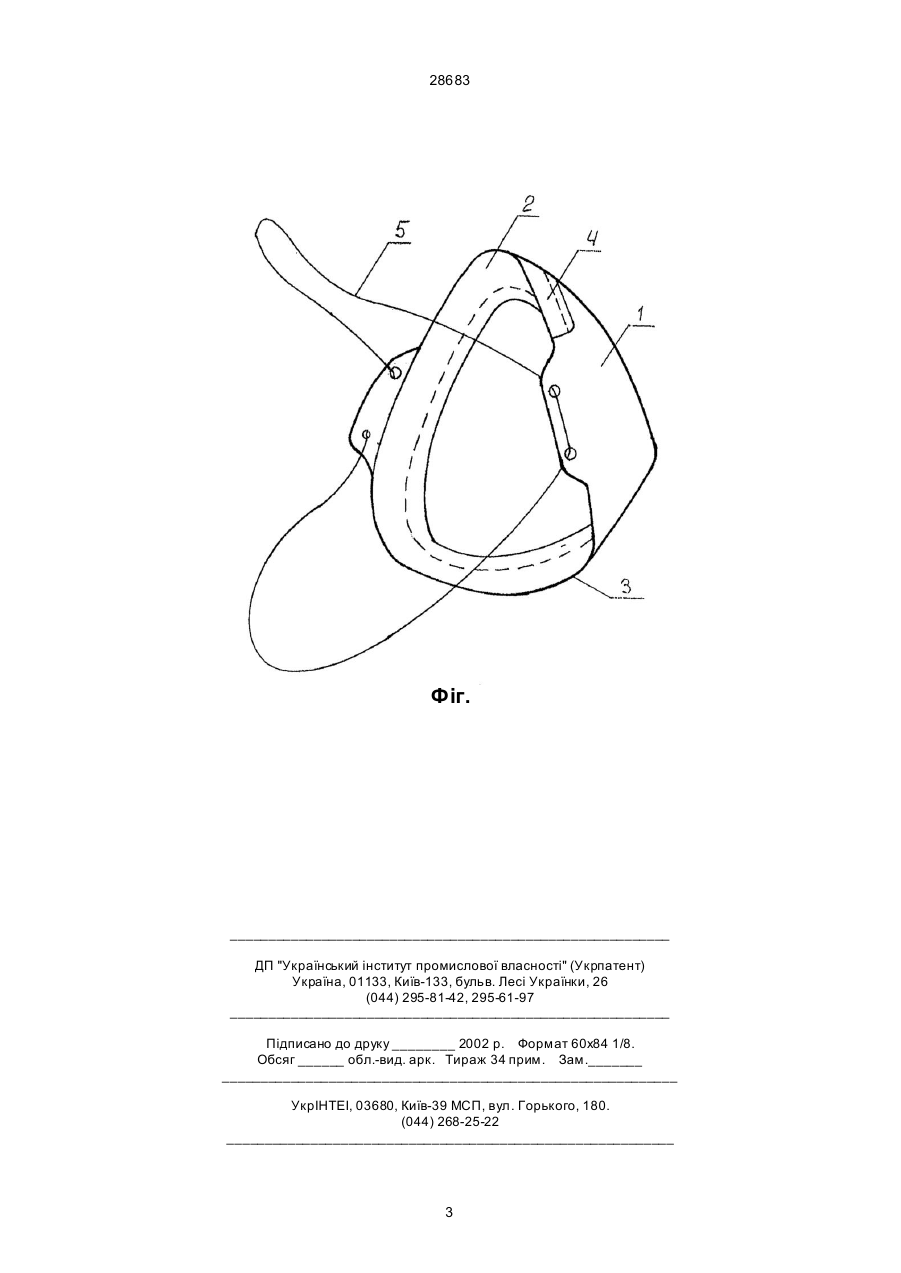

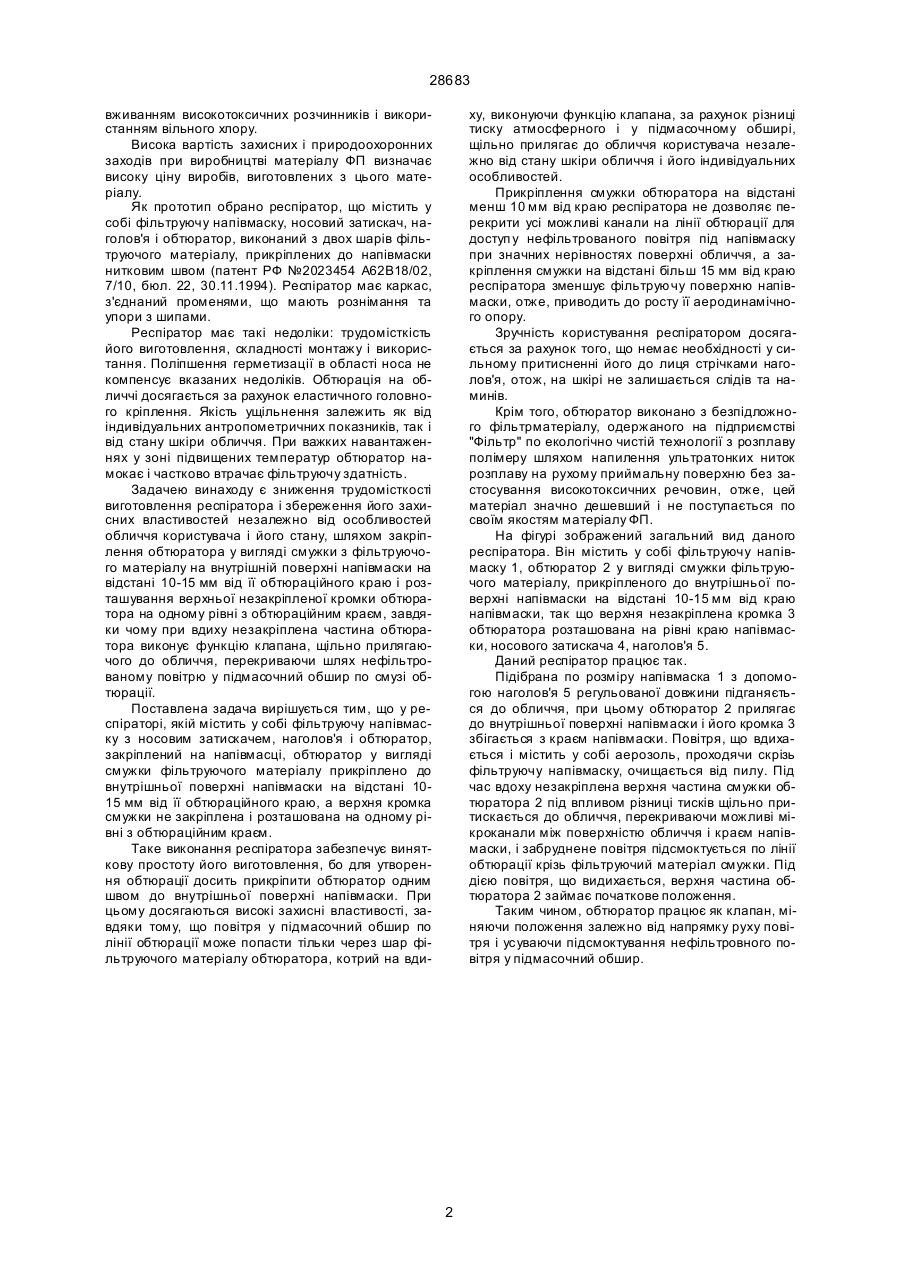

Респіратор, що містить у собі фільтруючу напівмаску з носовим затискачем, наголов'я і обтюратор у вигляді смужки фільтруючого матеріалу, закріпленого на напівмасці, відрізняється тим, що смужка обтюратора закріплена на внутрішній поверхні напівмаски на відстані 10-15 мм від її обтюраційного краю, причому верхня незакріплена кромка обтюратора розташована на одному рівні з обтюраційним краєм. (19) (21) 97084222 (22) 30.12.1997 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Поляков Микола Васильович, Ткачук Станіслав Порфирович, Теличко Едуард Миколайович, Москаленко Іван Єфимович, Москаленко Володимир Іванович, Ітунін Віліан Фишлевич, Піскунов Микола Володимирович, Ємченко Ольга Миколаївна, Казаков Ігор Анатольович 28683 вживанням високотоксичних розчинників і використанням вільного хлору. Висока вартість захисних і природоохоронних заходів при виробництві матеріалу ФП визначає високу ціну виробів, виготовлених з цього матеріалу. Як прототип обрано респіратор, що містить у собі фільтруючу напівмаску, носовий затискач, наголов'я і обтюратор, виконаний з двох шарів фільтруючого матеріалу, прикріплених до напівмаски нитковим швом (патент РФ №2023454 А62В18/02, 7/10, бюл. 22, 30.11.1994). Респіратор має каркас, з'єднаний променями, що мають рознімання та упори з шипами. Респіратор має такі недоліки: трудомісткість його виготовлення, складності монтажу і використання. Поліпшення герметизації в області носа не компенсує вказаних недоліків. Обтюрація на обличчі досягається за рахунок еластичного головного кріплення. Якість ущільнення залежить як від індивідуальних антропометричних показників, так і від стану шкіри обличчя. При важких навантаженнях у зоні підвищених температур обтюратор намокає і частково втрачає фільтруючу здатність. Задачею винаходу є зниження трудомісткості виготовлення респіратора і збереження його захисних властивостей незалежно від особливостей обличчя користувача і його стану, шляхом закріплення обтюратора у вигляді смужки з фільтруючого матеріалу на внутрішній поверхні напівмаски на відстані 10-15 мм від її обтюраційного краю і розташування верхньої незакріпленої кромки обтюратора на одному рівні з обтюраційним краєм, завдяки чому при вдиху незакріплена частина обтюратора виконує функцію клапана, щільно прилягаючого до обличчя, перекриваючи шлях нефільтрованому повітрю у підмасочний обшир по смузі обтюрації. Поставлена задача вирішується тим, що у респіраторі, якій містить у собі фільтруючу напівмаску з носовим затискачем, наголов'я і обтюратор, закріплений на напівмасці, обтюратор у вигляді смужки фільтруючого матеріалу прикріплено до внутрішньої поверхні напівмаски на відстані 1015 мм від її обтюраційного краю, а верхня кромка смужки не закріплена і розташована на одному рівні з обтюраційним краєм. Таке виконання респіратора забезпечує виняткову простоту його виготовлення, бо для утворення обтюрації досить прикріпити обтюратор одним швом до внутрішньої поверхні напівмаски. При цьому досягаються високі захисні властивості, завдяки тому, що повітря у підмасочний обшир по лінії обтюрації може попасти тільки через шар фільтруючого матеріалу обтюратора, котрий на вди ху, виконуючи функцію клапана, за рахунок різниці тиску атмосферного і у підмасочному обширі, щільно прилягає до обличчя користувача незалежно від стану шкіри обличчя і його індивідуальних особливостей. Прикріплення смужки обтюратора на відстані менш 10 мм від краю респіратора не дозволяє перекрити усі можливі канали на лінії обтюрації для доступ у нефільтрованого повітря під напівмаску при значних нерівностях поверхні обличчя, а закріплення смужки на відстані більш 15 мм від краю респіратора зменшує фільтруючу поверхню напівмаски, отже, приводить до росту її аеродинамічного опору. Зручність користування респіратором досягається за рахунок того, що немає необхідності у сильному притисненні його до лиця стрічками наголов'я, отож, на шкірі не залишається слідів та наминів. Крім того, обтюратор виконано з безпідложного фільтрматеріалу, одержаного на підприємстві "Фільтр" по екологічно чистій технології з розплаву полімеру шляхом напилення ультратонких ниток розплаву на рухому приймальну поверхню без застосування високотоксичних речовин, отже, цей матеріал значно дешевший і не поступається по своїм якостям матеріалу ФП. На фігурі зображений загальний вид даного респіратора. Він містить у собі фільтруючу напівмаску 1, обтюратор 2 у вигляді смужки фільтруючого матеріалу, прикріпленого до внутрішньої поверхні напівмаски на відстані 10-15 мм від краю напівмаски, так що верхня незакріплена кромка 3 обтюратора розташована на рівні краю напівмаски, носового затискача 4, наголов'я 5. Даний респіратор працює так. Підібрана по розміру напівмаска 1 з допомогою наголов'я 5 регульованої довжини підганяється до обличчя, при цьому обтюратор 2 прилягає до внутрішньої поверхні напівмаски і його кромка 3 збігається з краєм напівмаски. Повітря, що вдихається і містить у собі аерозоль, проходячи скрізь фільтруючу напівмаску, очищається від пилу. Під час вдоху незакріплена верхня частина смужки обтюратора 2 під впливом різниці тисків щільно притискається до обличчя, перекриваючи можливі мікроканали між поверхністю обличчя і краєм напівмаски, і забруднене повітря підсмоктується по лінії обтюрації крізь фільтруючий матеріал смужки. Під дією повітря, що видихається, верхня частина обтюратора 2 займає початкове положення. Таким чином, обтюратор працює як клапан, міняючи положення залежно від напрямку руху повітря і усуваючи підсмоктування нефільтровного повітря у підмасочний обшир. 2 28683 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
