Пристрій для ароматизації повітря

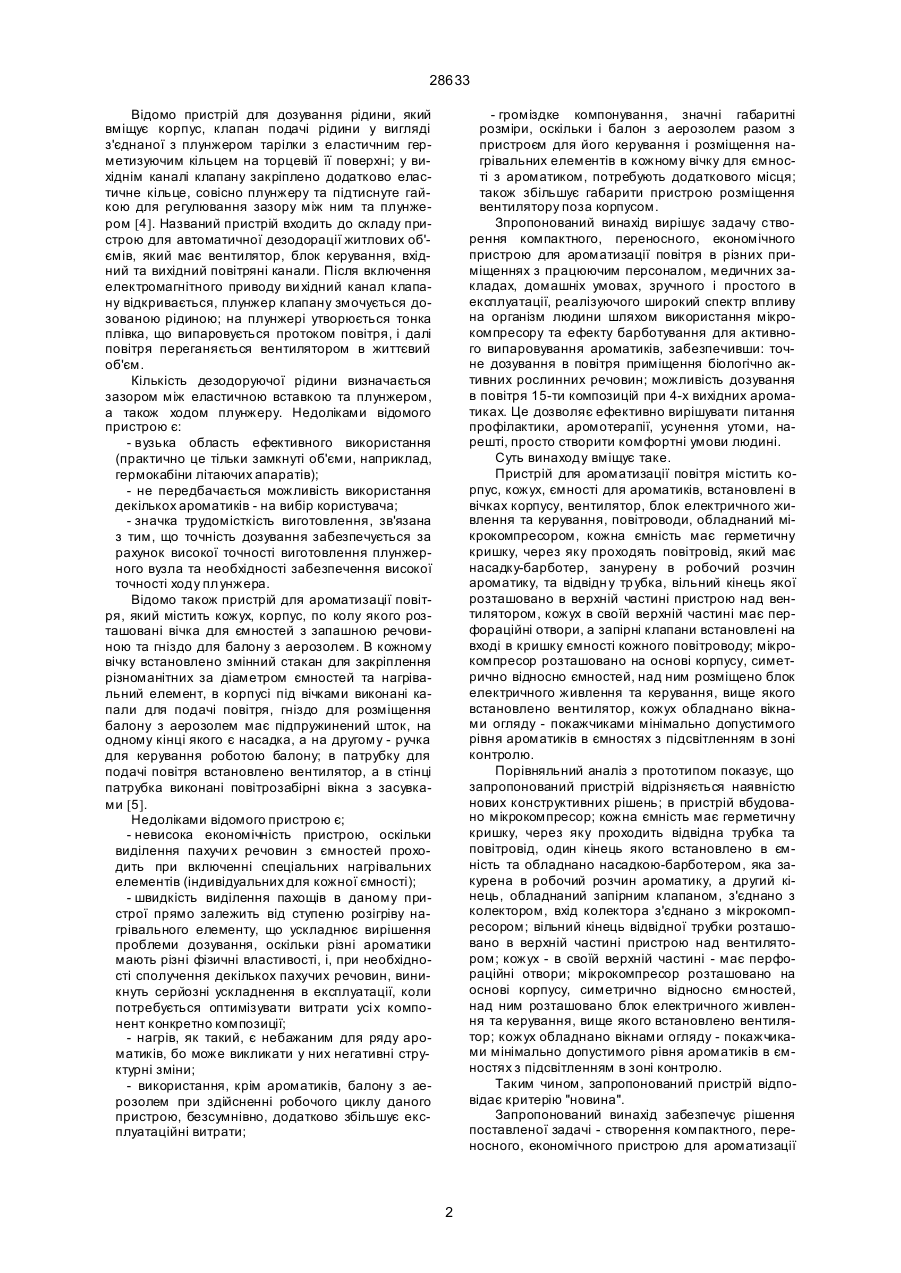

1. Пристрій для ароматизації повітря, містячий корпус, кожух, ємкості для ароматиків, встановлені в вічках корпусу, блок електричного живлення та управління, вентилятор, повітроводи, відрізняється тим, що він обладнаний мікрокомпресором, кожна ємкість має герметичну кришку, через яку проходять відвідна трубка та повітревід, один кінець якого встановлено в ємкість і обладнано на 28633 Відомо пристрій для дозування рідини, який вміщує корпус, клапан подачі рідини у вигляді з'єднаної з плунжером тарілки з еластичним герметизуючим кільцем на торцевій її поверхні; у вихіднім каналі клапану закріплено додатково еластичне кільце, совісно плунжеру та підтиснуте гайкою для регулювання зазору між ним та плунжером [4]. Названий пристрій входить до складу пристрою для автоматичної дезодорації житлових об'ємів, який має вентилятор, блок керування, вхідний та вихідний повітряні канали. Після включення електромагнітного приводу ви хідний канал клапану відкривається, плунжер клапану змочується дозованою рідиною; на плунжері утворюється тонка плівка, що випаровується протоком повітря, і далі повітря переганяється вентилятором в життєвий об'єм. Кількість дезодоруючої рідини визначається зазором між еластичною вставкою та плунжером, а також ходом плунжеру. Недоліками відомого пристрою є: - вузька область ефективного використання (практично це тільки замкнуті об'єми, наприклад, гермокабіни літаючих апаратів); - не передбачається можливість використання декількох ароматиків - на вибір користувача; - значка трудомісткість виготовлення, зв'язана з тим, що точність дозування забезпечується за рахунок високої точності виготовлення плунжерного вузла та необхідності забезпечення високої точності ходу плунжера. Відомо також пристрій для ароматизації повітря, який містить кожух, корпус, по колу якого розташовані вічка для ємностей з запашною речовиною та гніздо для балону з аерозолем. В кожному вічку встановлено змінний стакан для закріплення різноманітних за діаметром ємностей та нагрівальний елемент, в корпусі під вічками виконані капали для подачі повітря, гніздо для розміщення балону з аерозолем має підпружинений шток, на одному кінці якого є насадка, а на другому - ручка для керування роботою балону; в патрубку для подачі повітря встановлено вентилятор, а в стінці патрубка виконані повітрозабірні вікна з засувками [5]. Недоліками відомого пристрою є; - невисока економічність пристрою, оскільки виділення пахучи х речовин з ємностей проходить при включенні спеціальних нагрівальних елементів (індивідуальних для кожної ємності); - швидкість виділення пахощів в даному пристрої прямо залежить від ступеню розігріву нагрівального елементу, що ускладнює вирішення проблеми дозування, оскільки різні ароматики мають різні фізичні властивості, і, при необхідності сполучення декількох пахучих речовин, виникнуть серйозні ускладнення в експлуатації, коли потребується оптимізувати витрати усі х компонент конкретно композиції; - нагрів, як такий, є небажаним для ряду ароматиків, бо може викликати у них негативні структурні зміни; - використання, крім ароматиків, балону з аерозолем при здійсненні робочого циклу даного пристрою, безсумнівно, додатково збільшує експлуатаційні витрати; - громіздке компонування, значні габаритні розміри, оскільки і балон з аерозолем разом з пристроєм для його керування і розміщення нагрівальних елементів в кожному вічку для ємності з ароматиком, потребують додаткового місця; також збільшує габарити пристрою розміщення вентилятору поза корпусом. Зпропонований винахід вирішує задачу створення компактного, переносного, економічного пристрою для ароматизації повітря в різних приміщеннях з працюючим персоналом, медичних закладах, домашніх умовах, зручного і простого в експлуатації, реалізуючого широкий спектр впливу на організм людини шляхом використання мікрокомпресору та ефекту барботування для активного випаровування ароматиків, забезпечивши: точне дозування в повітря приміщення біологічно активних рослинних речовин; можливість дозування в повітря 15-ти композицій при 4-х вихідних ароматиках. Це дозволяє ефективно вирішувати питання профілактики, аромотерапії, усунення утоми, нарешті, просто створити комфортні умови людині. Суть винаходу вміщує таке. Пристрій для ароматизації повітря містить корпус, кожух, ємності для ароматиків, встановлені в вічках корпусу, вентилятор, блок електричного живлення та керування, повітроводи, обладнаний мікрокомпресором, кожна ємність має герметичну кришку, через яку проходять повітровід, який має насадку-барботер, занурену в робочий розчин ароматику, та відвідн у тр убка, вільний кінець якої розташовано в верхній частині пристрою над вентилятором, кожух в своїй верхній частині має перфораційні отвори, а запірні клапани встановлені на вході в кришку ємності кожного повітроводу; мікрокомпресор розташовано на основі корпусу, симетрично відносно ємностей, над ним розміщено блок електричного живлення та керування, вище якого встановлено вентилятор, кожух обладнано вікнами огляду - покажчиками мінімально допустимого рівня ароматиків в ємностях з підсвітленням в зоні контролю. Порівняльний аналіз з прототипом показує, що запропонований пристрій відрізняється наявністю нових конструктивних рішень; в пристрій вбудовано мікрокомпресор; кожна ємність має герметичну кришку, через яку проходить відвідна трубка та повітровід, один кінець якого встановлено в ємність та обладнано насадкою-барботером, яка закурена в робочий розчин ароматику, а другий кінець, обладнаний запірним клапаном, з'єднано з колектором, вхід колектора з'єднано з мікрокомпресором; вільний кінець відвідної трубки розташовано в верхній частині пристрою над вентилятором; кожух - в своїй верхній частині - має перфораційні отвори; мікрокомпресор розташовано на основі корпусу, симетрично відносно ємностей, над ним розташовано блок електричного живлення та керування, вище якого встановлено вентилятор; кожух обладнано вікнами огляду - покажчиками мінімально допустимого рівня ароматиків в ємностях з підсвітленням в зоні контролю. Таким чином, запропонований пристрій відповідає критерію "новина". Запропонований винахід забезпечує рішення поставленої задачі - створення компактного, переносного, економічного пристрою для ароматизації 2 28633 повітря в самих різноманітних приміщеннях, зручного і простого в експлуатації, при точному дозуванні і широкому спектрі впливу на людину, завдяки тому, що: - розміщення мікрокомпресору, блока електричного живлення та управління, вентилятору в просторі між ємностями з ароматиками дозволило створити компактне компонування пристрою, зручного для переносу та установки в самих різноманітних приміщеннях; - оснащення ємностей для ароматиків герметичними кришками, через які проходять відвідна трубка та повітровід, один кінець якого встановлено в ємність і обладнано насадкою-барботером, а другий кінець, обладнаний запірним клапаном, з'єднано з колектором, підключеним до мікрокомпресору, дозволяє забезпечити точне дозування в повітря приміщення біологічно активних рослинних речовин (враховується, зокрема, витрачання повітря, яке подається мікрокомпресором і час його роботи); - включення одного з чотирьох повітроводів з насадками-барботерами (і отже, однією з чотирьох ємностей з ароматиками) здійснюється шляхом комутації повітря, що надходить від мікрокомпресору за допомогою електромагнітних клапанів, які керуються кнопками на панелі керування; при цьому передбачається можливість комбінування при підключенні ємностей і, як наслідок, отримання 15-ти комбінацій (композицій) при 4-х основних вихідних ароматиках. Це забезпечує зручн у та просту експлуатацію пристрою і широкий спектр впливу на організм людини. Підвищує також зручність в експлуатації виконання на кожусі вікон огляду покажчиків мінімально допустимого рівня ароматиків в ємностях, з підсвітленням в зоні контролю; - циклічний режим роботи пристрою, використання для генерації летючих компонентів ефірних масел повітроводів з насадками-барботерами забезпечують економічність його експлуатації. Таким чином, запропоноване технічне рішення має властивості, невластиві відомим рішенням. На фіг. 1 зображено запропонований пристрій, загальний вигляд, розріз; на фіг. 2 - розріз по А-А фіг. 1; на фіг. 3 - розріз по Б-Б фіг. 1; на фіг. 4 - вигляд збоку фіг. 1. Пристрій складається з корпусу, ємностей 2 для ароматиків, встановлених в вічках корпусу, мікрокомпресору 3, блока електричного живлення та керування 4, вентилятору 5, кожуху 6; кожна ємність має герметичну кришку 7, через яку проходить відвідна трубка 8 та повітровід 9, один кінець якого встановлено в ємність 2 і обладнано насадкою-барботером 10, а другий кінець - приєднано до колектору 11, вхід якого з'єднано з мікрокомпресором 3, при цьому кожний повітровід 9 - на ділянці від колектора 11 до ємності 2 - має запірний клапан 12; вільний кінець відвідної трубки розташовано в вер хній частині пристрою над вентилятором 5, кожух 6 - в своїй верхній частині - має перфораційні отвори 13. Мікрокомпресор 3 розташовано на основі корпусу 1, симетрично відносно ємностей 2, над ним розташовано блок електричного живлення та керування 4, вище якого встановлено вентилятор 5. Кожух 6 обладнано вікнами огляду 14 та покажчиками мінімально допустимого рівню ароматиків в ємностях, з підсвітленням в зоні контролю. Пристрій працює таким чином. Ємності 2 для ароматиків заповнюються робочими розчинами різних ефірних масел, найменування яких указуються на панелі керування, пристрій включається в електричну мережу; потім - від вибору марки ефірного масла - включається один із клапанів 12. Повітря від мікрокомпресора 3 через колектор 11, клапан 12 та повітровід 9 надходить в одну з ємностей 2, і через насадку-барботер 1 у вигляді дрібних бульбашок проходить крізь розчин ефірного масла; далі насичене парами ефірного масла повітря через відвідну тр убку 8 надходить до верхньої частини пристрою, де вентилятор 5 створює повітряний потік, який "виносить" ароматичні речовини - через перфораційні отвори 13 в кожусі 6 - в приміщення. Пристрій дозволяє за допомогою блока електричного живлення та керування 4 включати до 15 варіантів композицій, при вихідних 4 марках ефірних масел, шляхом комутації повітря. Періодичність включення та виключення мікрокомпресора та вентилятору також забезпечуються блоком електричного живлення та керування. Запропонована конструкція є основою робочого проекту пристрою для ароматизації повітря; виготовлено та випробувано дослідний зразок пристрою, який показав ефективну роботу і зручність в експлуатації. Область застосування - виробничі приміщення, медичні кабінети, житлові приміщення. Джерела інформації: 1. Авторське свідоцтво СРСР № 1683771, МКВ А61М11/00, А62В18/00, В05В1/00, заявка 4696874/13 від 18.04.1989, публ. Бюлетень "Відкриття, винаходи", 1991, № 38. 2. Авторське свідоцтво СРСР № 1790693, МКВ А61М11/00, A62В18/00, В05В1/00, заявка 4835988/13 від 07.06.1990, публ. Бюлетень "Відкриття, винаходи", 1992, № 28. 3. Авторське свідоцтво СРСР № 1028336, МКВ А61L9/04, заявка 3336236/28-13 от 26.08.1981, публ. Бюлетень "Відкриття, винаходи", 1983, № 26. 4. Авторське свідоцтво СРСР № 1449131, МКВ А61L9/00, заявка 3823372/28-13 від 7.12.1984. публ. Бюлетень "Відкриття, винаходи", 1989, № 1. 5. Авторське свідоцтво СРСР № 1146054, МКВ А61L9/03, заявка 3600237/28-13 від 2.06.1983, публ. Бюлетень "Відкриття, винаходи", 1985, № 11. 3 28633 Фіг. 1 Фіг. 2 Фіг. 3 4 28633 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
