Портативний водоочищувач

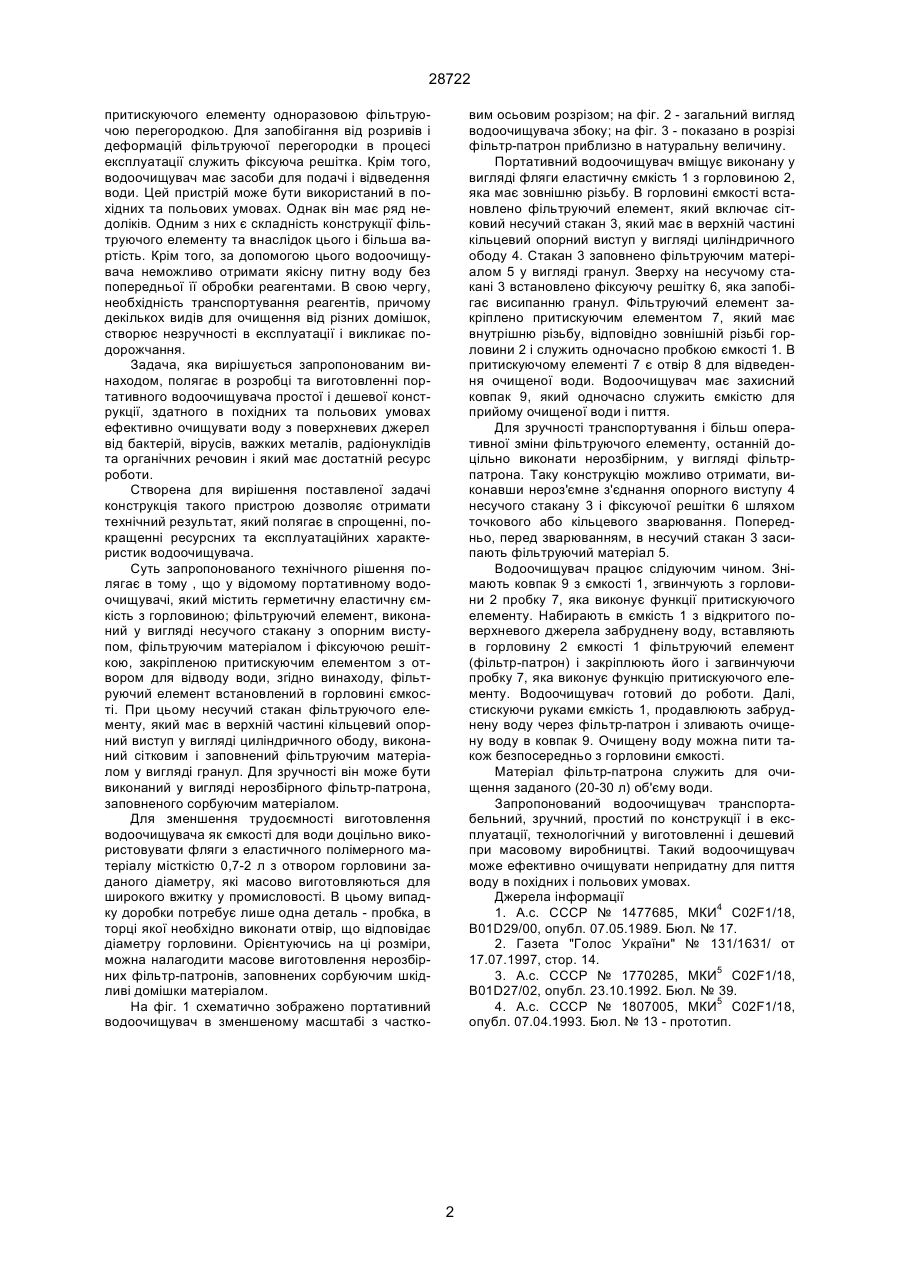

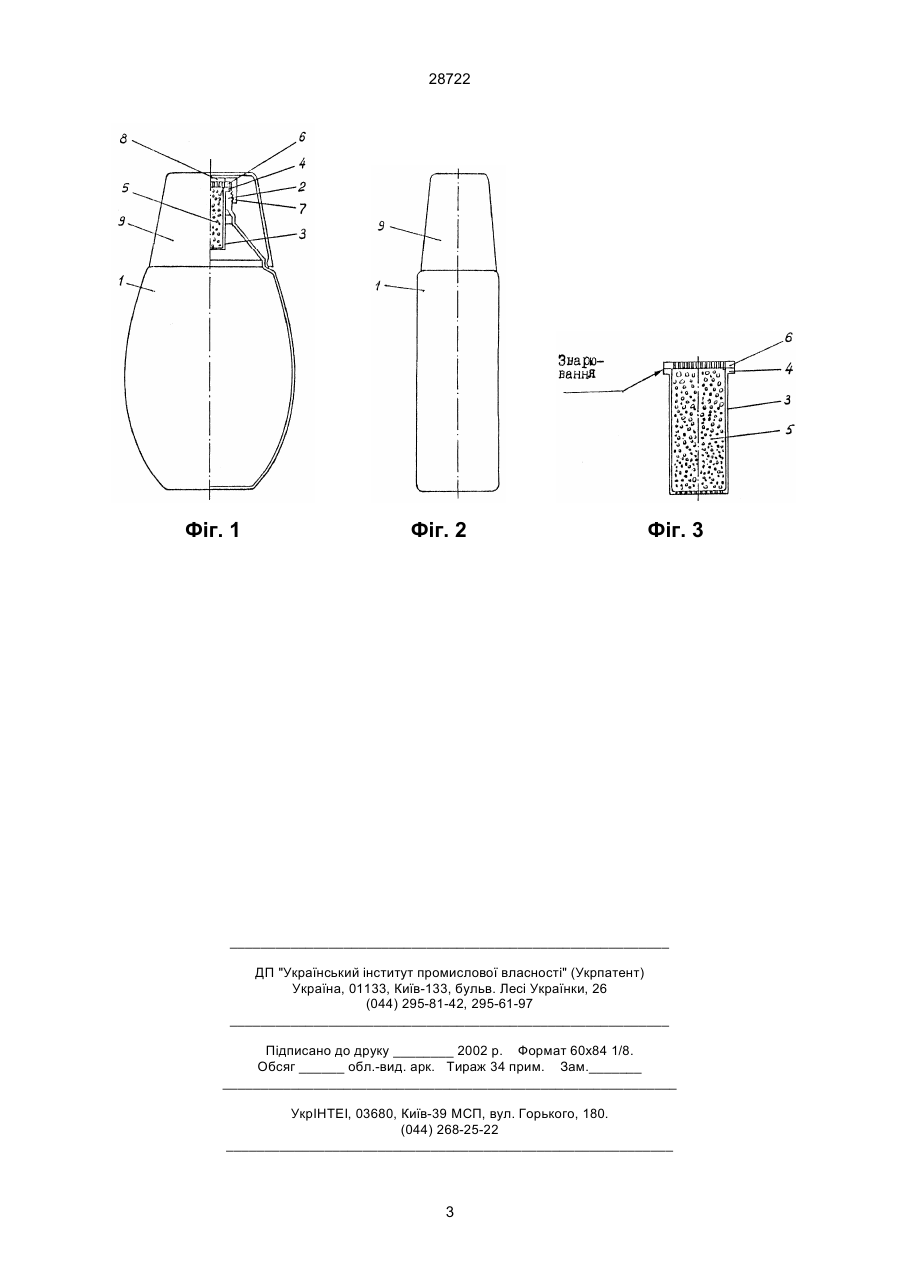

1. Портативний водоочищувач, що містить герметичну еластичну ємкість з горловиною, фільтруючий елемент, виконаний у вигляді несучого стакану з опорним виступом, фільтруючим матеріалом та фіксуючою решіткою, яка закріплена при 28722 притискуючого елементу одноразовою фільтруючою перегородкою. Для запобігання від розривів і деформацій фільтруючої перегородки в процесі експлуатації служить фіксуюча решітка. Крім того, водоочищувач має засоби для подачі і відведення води. Цей пристрій може бути використаний в похідних та польових умовах. Однак він має ряд недоліків. Одним з них є складність конструкції фільтруючого елементу та внаслідок цього і більша вартість. Крім того, за допомогою цього водоочищувача неможливо отримати якісну питну воду без попередньої її обробки реагентами. В свою чергу, необхідність транспортування реагентів, причому декількох видів для очищення від різних домішок, створює незручності в експлуатації і викликає подорожчання. Задача, яка вирішується запропонованим винаходом, полягає в розробці та виготовленні портативного водоочищувача простої і дешевої конструкції, здатного в похідних та польових умовах ефективно очищувати воду з поверхневих джерел від бактерій, вірусів, важких металів, радіонуклідів та органічних речовин і який має достатній ресурс роботи. Створена для вирішення поставленої задачі конструкція такого пристрою дозволяє отримати технічний результат, який полягає в спрощенні, покращенні ресурсних та експлуатаційних характеристик водоочищувача. Суть запропонованого технічного рішення полягає в тому , що у відомому портативному водоочищувачі, який містить герметичну еластичну ємкість з горловиною; фільтруючий елемент, виконаний у вигляді несучого стакану з опорним виступом, фільтруючим матеріалом і фіксуючою решіткою, закріпленою притискуючим елементом з отвором для відводу води, згідно винаходу, фільтруючий елемент встановлений в горловині ємкості. При цьому несучий стакан фільтруючого елементу, який має в верхній частині кільцевий опорний виступ у вигляді циліндричного ободу, виконаний сітковим і заповнений фільтруючим матеріалом у вигляді гранул. Для зручності він може бути виконаний у вигляді нерозбірного фільтр-патрона, заповненого сорбуючим матеріалом. Для зменшення трудоємності виготовлення водоочищувача як ємкості для води доцільно використовувати фляги з еластичного полімерного матеріалу місткістю 0,7-2 л з отвором горловини заданого діаметру, які масово виготовляються для широкого вжитку у промисловості. В цьому випадку доробки потребує лише одна деталь - пробка, в торці якої необхідно виконати отвір, що відповідає діаметру горловини. Орієнтуючись на ці розміри, можна налагодити масове виготовлення нерозбірних фільтр-патронів, заповнених сорбуючим шкідливі домішки матеріалом. На фіг. 1 схематично зображено портативний водоочищувач в зменшеному масштабі з частко вим осьовим розрізом; на фіг. 2 - загальний вигляд водоочищувача збоку; на фіг. 3 - показано в розрізі фільтр-патрон приблизно в натуральну величину. Портативний водоочищувач вміщує виконану у вигляді фляги еластичну ємкість 1 з горловиною 2, яка має зовнішню різьбу. В горловині ємкості встановлено фільтруючий елемент, який включає сітковий несучий стакан 3, який має в верхній частині кільцевий опорний виступ у вигляді циліндричного ободу 4. Стакан 3 заповнено фільтруючим матеріалом 5 у вигляді гранул. Зверху на несучому стакані 3 встановлено фіксуючу решітку 6, яка запобігає висипанню гранул. Фільтруючий елемент закріплено притискуючим елементом 7, який має внутрішню різьбу, відповідно зовнішній різьбі горловини 2 і служить одночасно пробкою ємкості 1. В притискуючому елементі 7 є отвір 8 для відведення очищеної води. Водоочищувач має захисний ковпак 9, який одночасно служить ємкістю для прийому очищеної води і пиття. Для зручності транспортування і більш оперативної зміни фільтруючого елементу, останній доцільно виконати нерозбірним, у вигляді фільтрпатрона. Таку конструкцію можливо отримати, виконавши нероз'ємне з'єднання опорного виступу 4 несучого стакану 3 і фіксуючої решітки 6 шляхом точкового або кільцевого зварювання. Попередньо, перед зварюванням, в несучий стакан 3 засипають фільтруючий матеріал 5. Водоочищувач працює слідуючим чином. Знімають ковпак 9 з ємкості 1, згвинчують з горловини 2 пробку 7, яка виконує функції притискуючого елементу. Набирають в ємкість 1 з відкритого поверхневого джерела забруднену воду, вставляють в горловину 2 ємкості 1 фільтруючий елемент (фільтр-патрон) і закріплюють його і загвинчуючи пробку 7, яка виконує функцію притискуючого елементу. Водоочищувач готовий до роботи. Далі, стискуючи руками ємкість 1, продавлюють забруднену воду через фільтр-патрон і зливають очищену воду в ковпак 9. Очищену воду можна пити також безпосередньо з горловини ємкості. Матеріал фільтр-патрона служить для очищення заданого (20-30 л) об'єму води. Запропонований водоочищувач транспортабельний, зручний, простий по конструкції і в експлуатації, технологічний у виготовленні і дешевий при масовому виробництві. Такий водоочищувач може ефективно очищувати непридатну для пиття воду в похідних і польових умовах. Джерела інформації 1. А.с. СССР № 1477685, МКИ4 C02F1/18, B01D29/00, опубл. 07.05.1989. Бюл. № 17. 2. Газета "Голос України" № 131/1631/ от 17.07.1997, cтop. 14. 3. А.с. СССР № 1770285, МКИ5 С02F1/18, В01D27/02, опубл. 23.10.1992. Бюл. № 39. 4. А.с. СССР № 1807005, МКИ5 С02F1/18, опубл. 07.04.1993. Бюл. № 13 - прототип. 2 28722 Фіг. 1 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
