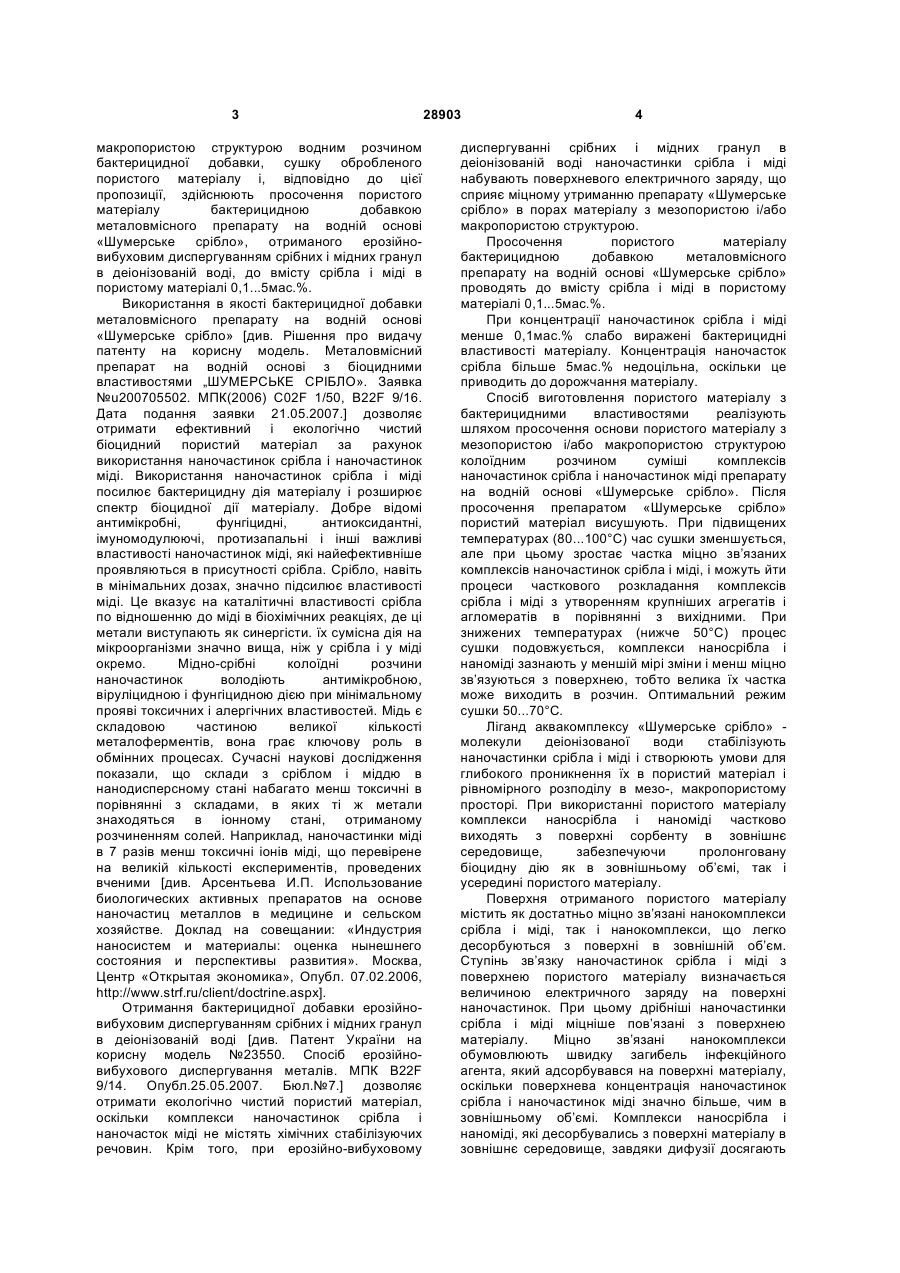

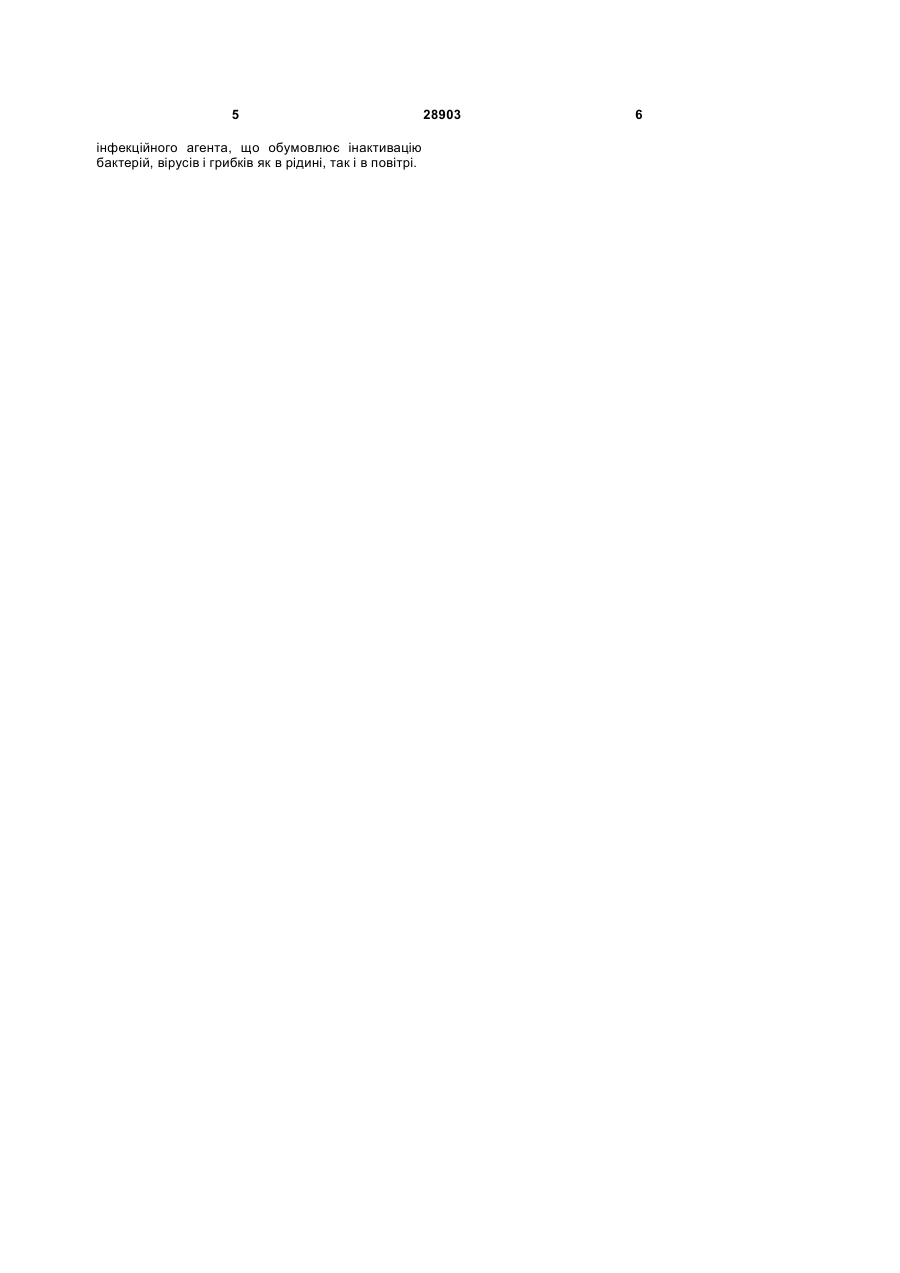

Спосіб виготовлення пористого матеріалу з бактерицидними властивостями

Спосіб виготовлення пористого матеріалу з бактерицидними властивостями, що включає обробку пористого матеріалу з мезопористою і/або 3 макропористою структурою водним розчином бактерицидної добавки, сушку обробленого пористого матеріалу і, відповідно до цієї пропозиції, здійснюють просочення пористого матеріалу бактерицидною добавкою металовмісного препарату на водній основі «Шумерське срібло», отриманого ерозійновибуховим диспергуванням срібних і мідних гранул в деіонізованій воді, до вмісту срібла і міді в пористому матеріалі 0,1...5мас.%. Використання в якості бактерицидної добавки металовмісного препарату на водній основі «Шумерське срібло» [див. Рішення про видачу патенту на корисну модель. Металовмісний препарат на водній основі з біоцидними властивостями „ШУМЕРСЬКЕ СРІБЛО». Заявка №u200705502. МПК(2006) C02F 1/50, B22F 9/16. Дата подання заявки 21.05.2007.] дозволяє отримати ефективний і екологічно чистий біоцидний пористий матеріал за рахунок використання наночастинок срібла і наночастинок міді. Використання наночастинок срібла і міді посилює бактерицидну дія матеріалу і розширює спектр біоцидної дії матеріалу. Добре відомі антимікробні, фунгіцидні, антиоксидантні, імуномодулюючі, протизапальні і інші важливі властивості наночастинок міді, які найефективніше проявляються в присутності срібла. Срібло, навіть в мінімальних дозах, значно підсилює властивості міді. Це вказує на каталітичні властивості срібла по відношенню до міді в біохімічних реакціях, де ці метали виступають як синергісти. їх сумісна дія на мікроорганізми значно вища, ніж у срібла і у міді окремо. Мідно-срібні колоїдні розчини наночастинок володіють антимікробною, віруліцидною і фунгіцидною дією при мінімальному прояві токсичних і алергічних властивостей. Мідь є складовою частиною великої кількості металоферментів, вона грає ключову роль в обмінних процесах. Сучасні наукові дослідження показали, що склади з сріблом і міддю в нанодисперсному стані набагато менш токсичні в порівнянні з складами, в яких ті ж метали знаходяться в іонному стані, отриманому розчиненням солей. Наприклад, наночастинки міді в 7 разів менш токсичні іонів міді, що перевірене на великій кількості експериментів, проведених вченими [див. Арсентьева И.П. Использование биологических активных препаратов на основе наночастиц металлов в медицине и сельском хозяйстве. Доклад на совещании: «Индустрия наносистем и материалы: оценка нынешнего состояния и перспективы развития». Москва, Центр «Открытая экономика», Опубл. 07.02.2006, http://www.strf.ru/client/doctrine.aspx]. Отримання бактерицидної добавки ерозійновибуховим диспергуванням срібних і мідних гранул в деіонізованій воді [див. Патент України на корисну модель №23550. Спосіб ерозійновибухового диспергування металів. МПК B22F 9/14. Опубл.25.05.2007. Бюл.№7.] дозволяє отримати екологічно чистий пористий матеріал, оскільки комплекси наночастинок срібла і наночасток міді не містять хімічних стабілізуючих речовин. Крім того, при ерозійно-вибуховому 28903 4 диспергуванні срібних і мідних гранул в деіонізованій воді наночастинки срібла і міді набувають поверхневого електричного заряду, що сприяє міцному утриманню препарату «Шумерське срібло» в порах матеріалу з мезопористою і/або макропористою структурою. Просочення пористого матеріалу бактерицидною добавкою металовмісного препарату на водній основі «Шумерське срібло» проводять до вмісту срібла і міді в пористому матеріалі 0,1...5мас.%. При концентрації наночастинок срібла і міді менше 0,1мас.% слабо виражені бактерицидні властивості матеріалу. Концентрація наночасток срібла більше 5мас.% недоцільна, оскільки це приводить до дорожчання матеріалу. Спосіб виготовлення пористого матеріалу з бактерицидними властивостями реалізують шляхом просочення основи пористого матеріалу з мезопористою і/або макропористою структурою колоїдним розчином суміші комплексів наночастинок срібла і наночастинок міді препарату на водній основі «Шумерське срібло». Після просочення препаратом «Шумерське срібло» пористий матеріал висушують. При підвищених температурах (80...100°С) час сушки зменшується, але при цьому зростає частка міцно зв’язаних комплексів наночастинок срібла і міді, і можуть йти процеси часткового розкладання комплексів срібла і міді з утворенням крупніших агрегатів і агломератів в порівнянні з вихідними. При знижених температурах (нижче 50°С) процес сушки подовжується, комплекси наносрібла і наноміді зазнають у меншій мірі зміни і менш міцно зв’язуються з поверхнею, тобто велика їх частка може виходить в розчин. Оптимальний режим сушки 50...70°С. Ліганд аквакомплексу «Шумерське срібло» молекули деіонізованої води стабілізують наночастинки срібла і міді і створюють умови для глибокого проникнення їх в пористий матеріал і рівномірного розподілу в мезо-, макропористому просторі. При використанні пористого матеріалу комплекси наносрібла і наноміді частково виходять з поверхні сорбенту в зовнішнє середовище, забезпечуючи пролонговану біоцидну дію як в зовнішньому об’ємі, так і усередині пористого матеріалу. Поверхня отриманого пористого матеріалу містить як достатньо міцно зв’язані нанокомплекси срібла і міді, так і нанокомплекси, що легко десорбуються з поверхні в зовнішній об’єм. Ступінь зв’язку наночастинок срібла і міді з поверхнею пористого матеріалу визначається величиною електричного заряду на поверхні наночастинок. При цьому дрібніші наночастинки срібла і міді міцніше пов’язані з поверхнею матеріалу. Міцно зв’язані нанокомплекси обумовлюють швидку загибель інфекційного агента, який адсорбувався на поверхні матеріалу, оскільки поверхнева концентрація наночастинок срібла і наночастинок міді значно більше, чим в зовнішньому об’ємі. Комплекси наносрібла і наноміді, які десорбувались з поверхні матеріалу в зовнішнє середовище, завдяки дифузії досягають 5 інфекційного агента, що обумовлює інактивацію бактерій, вірусів і грибків як в рідині, так і в повітрі. 28903 6
