Автономний лічильник теплової енергії
Номер патенту: 28983
Опубліковано: 16.10.2000
Формула / Реферат
Автономний лічильник теплової енергії, який для своєї роботи не потребує зовнішнього живлення, містить температурні датчики у вигляді послідовно з’єднаних термоелементів, які знаходяться на джерелі теплової енергії з точкою відліку при температурі оточуючого середовища, який відрізняється тим, що один полюс батареї термоелементів через рідкометалевий низькоомний контакт з'єднаний з віссю, на якій з можливістю обертового руху встановлений металевий диск (ротор), а другий таким же чином з’єднаний з його бічною поверхнею, причому ротор знаходиться в зовнішньому магнітному полі і механічно зв'язаний з дисковим лічильником через вал пристрою.
Текст

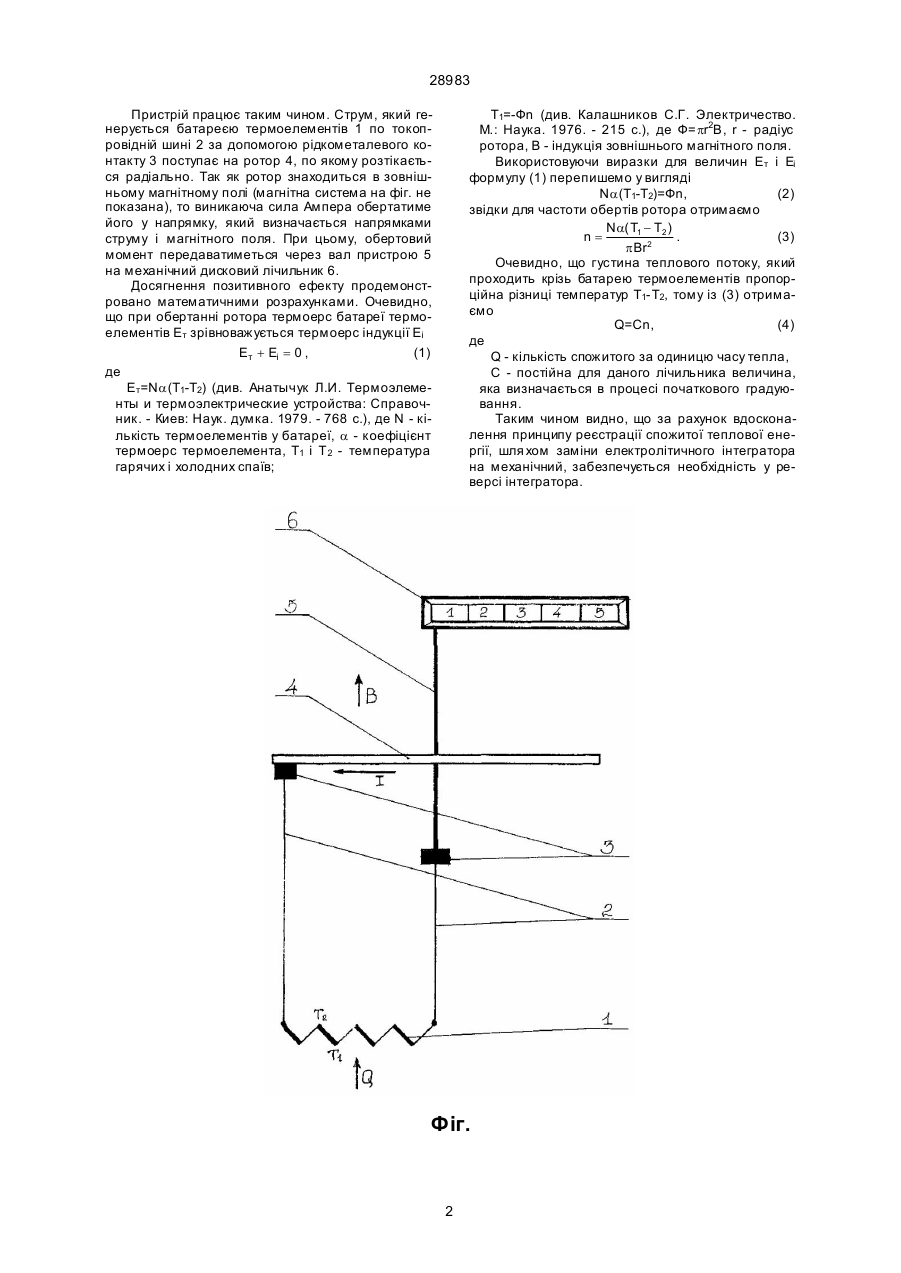

Автономний лічильник теплової енергії, який для своєї роботи не потребує зовнішнього живлення, містить температурні датчики у вигляді по 28983 Пристрій працює таким чином. Струм, який генерується батареєю термоелементів 1 по токопровідній шині 2 за допомогою рідкометалевого контакту 3 поступає на ротор 4, по якому розтікається радіально. Так як ротор знаходиться в зовнішньому магнітному полі (магнітна система на фіг. не показана), то виникаюча сила Ампера обертатиме його у напрямку, який визначається напрямками струму і магнітного поля. При цьому, обертовий момент передаватиметься через вал пристрою 5 на механічний дисковий лічильник 6. Досягнення позитивного ефекту продемонстровано математичними розрахунками. Очевидно, що при обертанні ротора термоерс батареї термоелементів Ет зрівноважується термоерс індукції Eі Eт + Ei = 0 , (1) де Ет=Na(T1-T2) (див. Анатычук Л.И. Термоэлементы и термоэлектрические устройства: Справочник. - Киев: Наук. думка. 1979. - 768 с.), де N - кількість термоелементів у батареї, a - коефіцієнт термоерс термоелемента, Т1 і T 2 - температура гарячих і холодних спаїв; Т1=-Фn (див. Калашников С.Г. Электричество. М.: Наука. 1976. - 215 с.), де Ф=pr2В, r - радіус ротора, В - індукція зовнішнього магнітного поля. Використовуючи виразки для величин Ет і Eі формулу (1) перепишемо у вигляді Na(T1-T2)=Фn, (2) звідки для частоти обертів ротора отримаємо N a( T1 - T2 ) n= . (3) p Br2 Очевидно, що густина теплового потоку, який проходить крізь батарею термоелементів пропорційна різниці температур Т1-Т2, тому із (3) отримаємо Q=Сn, (4) де Q - кількість спожитого за одиницю часу тепла, С - постійна для даного лічильника величина, яка визначається в процесі початкового градуювання. Таким чином видно, що за рахунок вдосконалення принципу реєстрації спожитої теплової енергії, шля хом заміни електролітичного інтегратора на механічний, забезпечується необхідність у реверсі інтегратора. Фіг. 2 28983 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
