Газорозрядне джерело світла

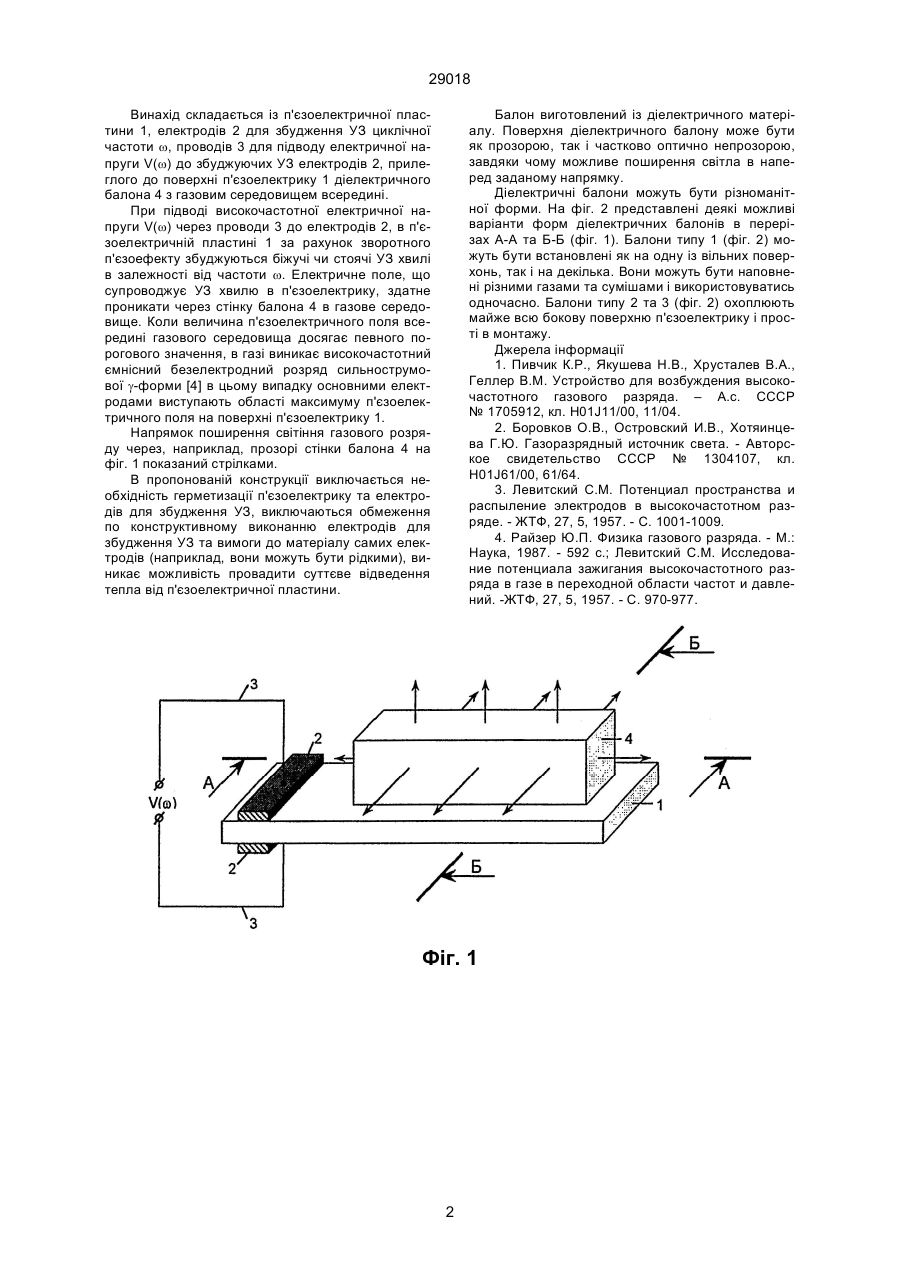

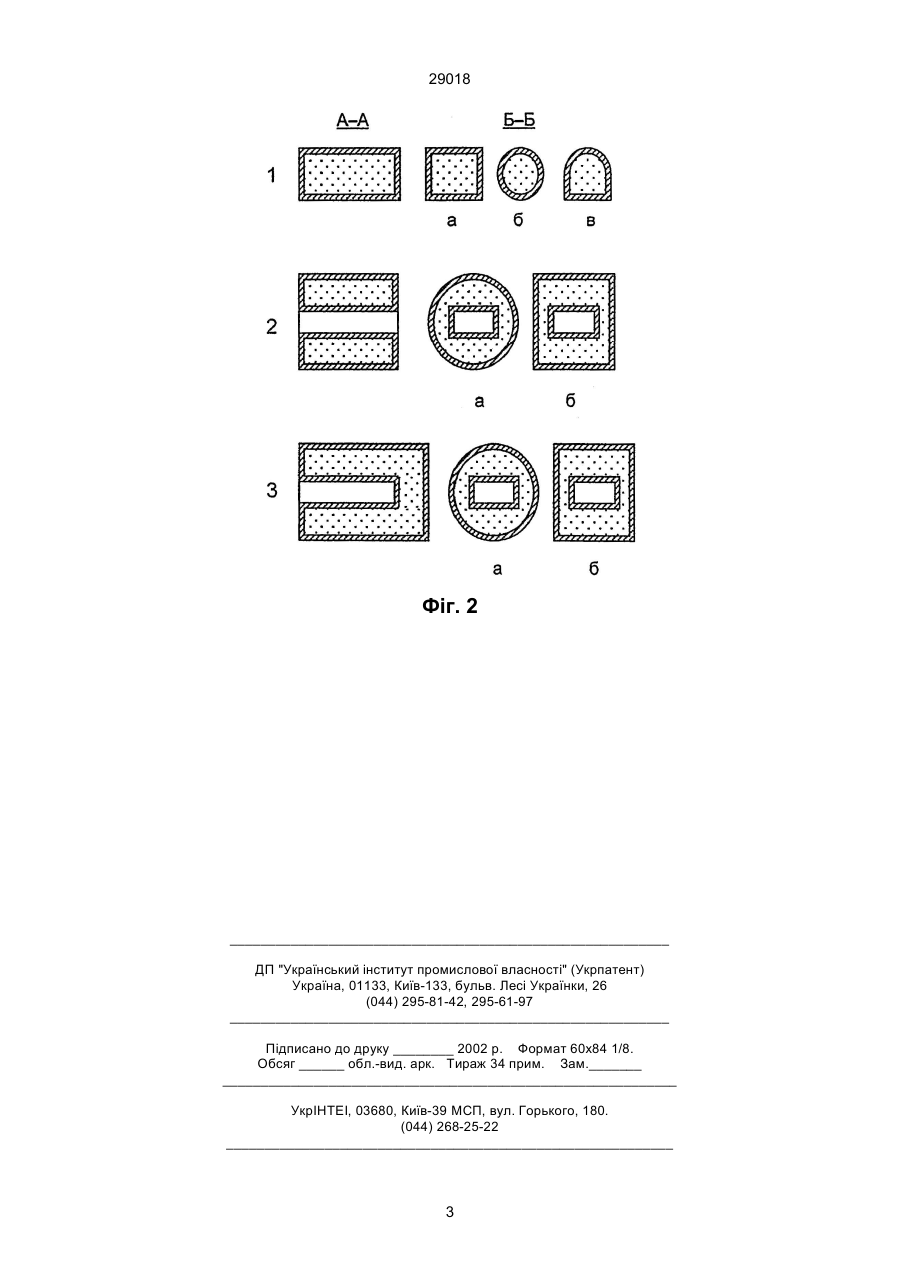

1. Газорозрядне джерело світла, що складається із п'єзоелектричної пластини, на протилежних бокових поверхнях якої розташовані два електроди, та балона з газовим середовищем, яке відрізняється тим, що п'єзоелектрична пластина розміщена за межами балона з газовим середовищем. 2. Газорозрядне джерело світла по п. 1, яке відрізняється тим, що балон виконаний із діелектричного матеріалу. (19) (21) 97125895 (22) 09.12.1997 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Островський Ігор Васильович, Лисих Валерій Антонович, Чуприна Роман Григорович (73) КИЇВСЬКИЙ УНІВЕРСИТЕТ ІМЕНІ ТАРАСА ШЕВЧЕНКА 29018 Балон виготовлений із діелектричного матеріалу. Поверхня діелектричного балону може бути як прозорою, так і частково оптично непрозорою, завдяки чому можливе поширення світла в наперед заданому напрямку. Діелектричні балони можуть бути різноманітної форми. На фіг. 2 представлені деякі можливі варіанти форм діелектричних балонів в перерізах А-А та Б-Б (фіг. 1). Балони типу 1 (фіг. 2) можуть бути встановлені як на одну із вільних поверхонь, так і на декілька. Вони можуть бути наповнені різними газами та сумішами і використовуватись одночасно. Балони типу 2 та 3 (фіг. 2) охоплюють майже всю бокову поверхню п'єзоелектрику і прості в монтажу. Джерела інформації 1. Пивчик К.Р., Якушева Н.В., Хрусталев В.А., Геллер В.М. Устройство для возбуждения высокочастотного газового разряда. – А.с. СССР № 1705912, кл. Н01J11/00, 11/04. 2. Боровков О.В., Островский И.В., Хотяинцева Г.Ю. Газоразрядный источник света. - Авторское свидетельство СССР № 1304107, кл. Н01J61/00, 61/64. 3. Левитский С.М. Потенциал пространства и распыление электродов в высокочастотном разряде. - ЖТФ, 27, 5, 1957. - С. 1001-1009. 4. Райзер Ю.П. Физика газового разряда. - М.: Наука, 1987. - 592 с.; Левитский С.М. Исследование потенциала зажигания высокочастотного разряда в газе в переходной области частот и давлений. -ЖТФ, 27, 5, 1957. - С. 970-977. Винахід складається із п'єзоелектричної пластини 1, електродів 2 для збудження УЗ циклічної частоти w, проводів 3 для підводу електричної напруги V(w) до збуджуючих УЗ електродів 2, прилеглого до поверхні п'єзоелектрику 1 діелектричного балона 4 з газовим середовищем всередині. При підводі високочастотної електричної напруги V(w) через проводи 3 до електродів 2, в п'єзоелектричній пластині 1 за рахунок зворотного п'єзоефекту збуджуються біжучі чи стоячі УЗ хвилі в залежності від частоти w. Електричне поле, що супроводжує УЗ хвилю в п'єзоелектрику, здатне проникати через стінку балона 4 в газове середовище. Коли величина п'єзоелектричного поля всередині газового середовища досягає певного порогового значення, в газі виникає високочастотний ємнісний безелектродний розряд сильнострумової g-форми [4] в цьому випадку основними електродами виступають області максимуму п'єзоелектричного поля на поверхні п'єзоелектрику 1. Напрямок поширення світіння газового розряду через, наприклад, прозорі стінки балона 4 на фіг. 1 показаний стрілками. В пропонованій конструкції виключається необхідність герметизації п'єзоелектрику та електродів для збудження УЗ, виключаються обмеження по конструктивному виконанню електродів для збудження УЗ та вимоги до матеріалу самих електродів (наприклад, вони можуть бути рідкими), виникає можливість провадити суттєве відведення тепла від п'єзоелектричної пластини. Фіг. 1 2 29018 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
