Герметик

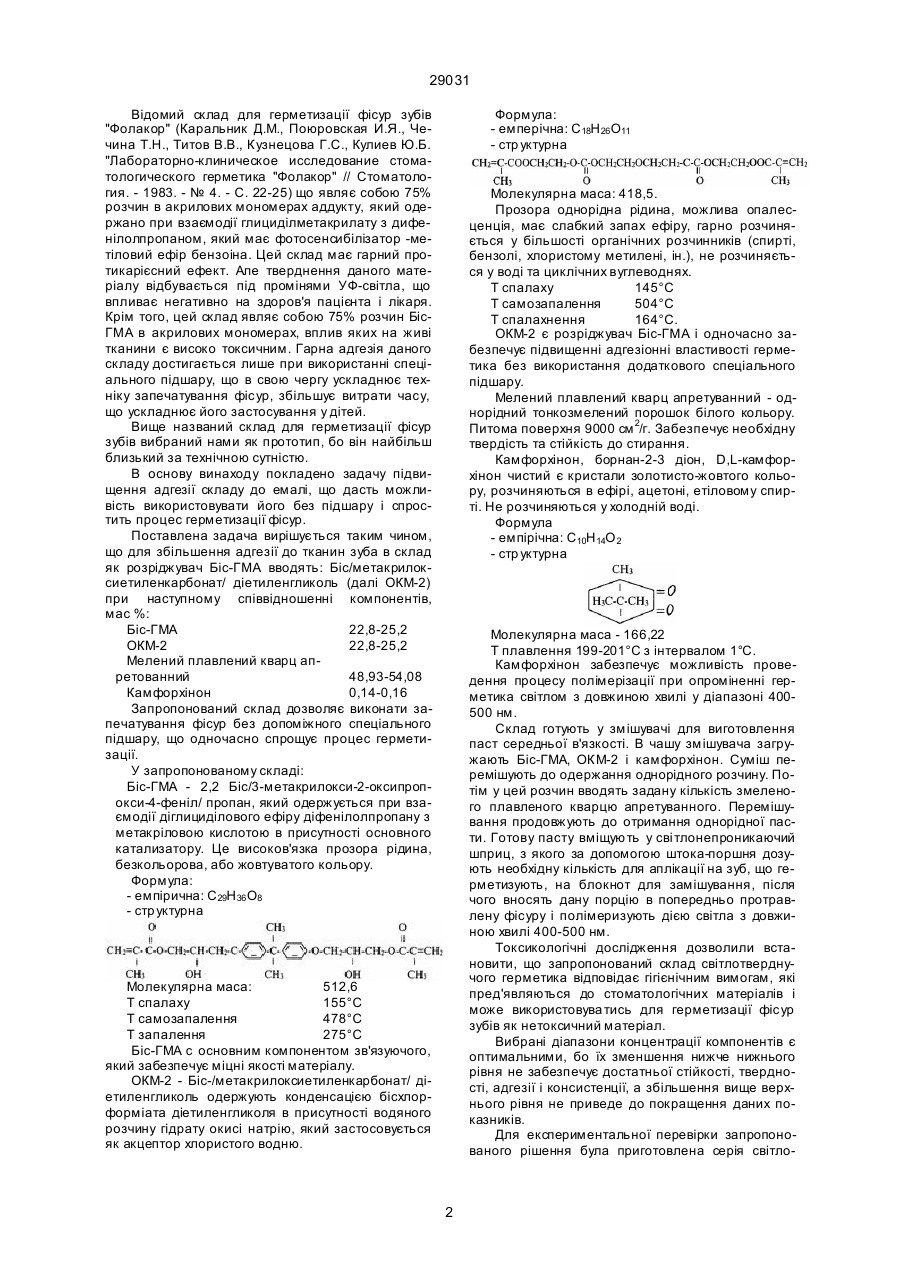

Герметик, який має в своєму складі 2,2 Біс/3метакрилокси-2-оксипропокси-4-феніл/пропан, який відрізняє ться тим, що додатково включає Біс 29031 Відомий склад для герметизації фісур зубів "Фолакор" (Каральник Д.М., Поюровская И.Я., Чечина Т.Н., Титов В.В., Кузнецова Г.С., Кулиев Ю.Б. "Лабораторно-клиническое исследование стоматологического герметика "Фолакор" // Стоматология. - 1983. - № 4. - С. 22-25) що являє собою 75% розчин в акрилових мономерах аддукту, який одержано при взаємодії глициділметакрилату з дифенілолпропаном, який має фотосенсибілізатор -метіловий ефір бензоіна. Цей склад має гарний протикарієсний ефект. Але тверднення даного матеріалу відбувається під промінями УФ-світла, що впливає негативно на здоров'я пацієнта і лікаря. Крім того, цей склад являє собою 75% розчин БісГМА в акрилових мономерах, вплив яких на живі тканини є високо токсичним. Гарна адгезія даного складу достигається лише при використанні спеціального підшару, що в свою чергу ускладнює техніку запечатування фісур, збільшує витрати часу, що ускладнює його застосування у дітей. Вище названий склад для герметизації фісур зубів вибраний нами як прототип, бо він найбільш близький за технічною сутністю. В основу винаходу покладено задачу підвищення адгезії складу до емалі, що дасть можливість використовувати його без підшару і спростить процес герметизації фісур. Поставлена задача вирішується таким чином, що для збільшення адгезії до тканин зуба в склад як розріджувач Біс-ГМА вводять: Біс/метакрилоксиетиленкарбонат/ діетиленгликоль (далі ОКМ-2) при наступному співвідношенні компонентів, мас %: Біс-ГМА 22,8-25,2 ОКМ-2 22,8-25,2 Мелений плавлений кварц апретованний 48,93-54,08 Камфорхінон 0,14-0,16 Запропонований склад дозволяє виконати запечатування фісур без допоміжного спеціального підшару, що одночасно спрощує процес герметизації. У запропонованому складі: Біс-ГМА - 2,2 Біс/3-метакрилокси-2-оксипропокси-4-феніл/ пропан, який одержується при взаємодії діглициділового ефіру діфенілолпропану з метакріловою кислотою в присутності основного катализатору. Це високов'язка прозора рідина, безкольорова, або жовтуватого кольору. Формула: - емпірична: С29Н36 О8 - стр уктурна Формула: - емперічна: С18Н26 О11 - стр уктурна Молекулярна маса: 418,5. Прозора однорідна рідина, можлива опалесценція, має слабкий запах ефіру, гарно розчиняється у більшості органічних розчинників (спирті, бензолі, хлористому метилені, ін.), не розчиняється у воді та циклічних вуглеводнях. Т спалаху 145°С Т самозапалення 504°С Т спалахнення 164°С. ОКМ-2 є розріджувач Біс-ГМА і одночасно забезпечує підвищенні адгезіонні властивості герметика без використання додаткового спеціального підшару. Мелений плавлений кварц апретуванний - однорідний тонкозмелений порошок білого кольору. Питома поверхня 9000 см 2/г. Забезпечує необхідну твердість та стійкість до стирання. Камфорхінон, борнан-2-3 діон, D,L-камфорхінон чистий є кристали золотисто-жовтого кольору, розчиняються в ефірі, ацетоні, етіловому спирті. Не розчиняються у холодній воді. Формула - емпірічна: C10H14O 2 - стр уктурна Молекулярна маса - 166,22 Т плавлення 199-201°С з інтервалом 1°С. Камфорхінон забезпечує можливість проведення процесу полімерізації при опроміненні герметика світлом з довжиною хвилі у діапазоні 400500 нм. Склад готують у змішувачі для виготовлення паст середньої в'язкості. В чашу змішувача загружають Біс-ГМА, ОКМ-2 і камфорхінон. Суміш перемішують до одержання однорідного розчину. Потім у цей розчин вводять задану кількість змеленого плавленого кварцю апретуванного. Перемішування продовжують до отримання однорідної пасти. Готову пасту вміщують у сві тлонепроникаючий шприц, з якого за допомогою штока-поршня дозують необхідну кількість для аплікації на зуб, що герметизують, на блокнот для замішування, після чого вносять дану порцію в попередньо протравлену фісуру і полімеризують дією світла з довжиною хвилі 400-500 нм. Токсикологічні дослідження дозволили встановити, що запропонований склад світлотверднучого герметика відповідає гігієнічним вимогам, які пред'являються до стоматологічних матеріалів і може використовува тись для герметизації фісур зубів як нетоксичний матеріал. Вибрані діапазони концентрації компонентів є оптимальними, бо їх зменшення нижче нижнього рівня не забезпечує достатньої стійкості, твердності, адгезії і консистенції, а збільшення вище верхнього рівня не приведе до покращення даних показників. Для експериментальної перевірки запропонованого рішення була приготовлена серія світло Молекулярна маса: 512,6 Т спалаху 155°С Т самозапалення 478°С Т запалення 275°С Біс-ГМА с основним компонентом зв'язуючого, який забезпечує міцні якості матеріалу. ОКМ-2 - Біс-/метакрилоксиетиленкарбонат/ діетиленгликоль одержують конденсацією бісхлорформіата діетиленгликоля в присутності водяного розчину гідрату окисі натрію, який застосовується як акцептор хлористого водню. 2 29031 тверднучи х герметиків з різним співвідношенням компонентів в композиції, їх склад описано в наступних прикладах. Приклад 1. Суміш готують за технологією, яка наведена вище, при такому кількісному співвідношенні компонентів: Біс-ГМА 22,8 ОКМ-2 22,8 Мелений плавлений кварц апретуваний 54,26 Камфорхінон 0,14 В цьому прикладі вона досягає 40 кг/см 2. Дані кількісні співвідношення компонентів не забезпечують необхідної адгезії матеріалу (Гернер М.М., Нападов М.А., Каральник Д.М. "Материаловедение в стоматологии". - М.: Медицина, 1984). Приклад 2. Суміш готують за технологією, яка наведена вище, при такому кількісному співвідношенні компонентів: Біс-ГМА 24,0 ОКМ-2 24,0 Мелений плавлений кварц апретуваний 51,85 Камфорхінон 0,15 У даному прикладі при такому кількісному співвідношенні компонентів адгезія складає 71,4 кг/см 2. Приклад 3. Суміш готують за технологією, наведеною вище при кількісному співвідношенні компонентів: Біс-ГМА 25,2 ОКМ-2 25,2 Мелений плавлений кварц апретуваний 49,44 Камфор хінон 0,16 Адгезія при даному кількісному співвідношенні компонентів складає 70,8 кг/см 2. Таким чином, з вищеперелічених прикладів ми можемо зробити висновок про те, що найбільш оп тимальне за показниками адгезії є співвідношення компонентов у прикладі 2, тому що зниження кількості компонентів зв'язуючого не забезпечує необхідної адгезії, а збільшення кількісного складу компонентів зв'язуючого в герметику (приклад 3) не приводить до збільшення показника адгезії. Наводимо оптимальний кількісний і якісний склад герметика: Біс-ГМА 24,0 ОКМ-2 24,0 Мелений плавлений кварц апретований 51,85 Камфорхінон 0,15 Таблиця Адге- Прототип (без Приклад Приклад Приклад підшару) 1 2 3 зія 0 40 71,4 70,8 Суттєво новим у запропонованому герметику є введения ОКМ-2, як розріджувача Біс-ГМА, що сприяє підвищенню адгезії. Новий винахід відрізняється використанням камфорхінону, як сенсибілізатора, що дозволяє використовува ти для полімірізації безпечне світло з довжиною хвилі 400-500 нм. Спрощення процедури герметизації фісур досягається тим, що новий рівень адгезії дозволяє відмовитись від спеціального підшару під герметик. Позитивний ефект запропонованого складу полягає в тому, що на відміну від прототипу, використання якого неможливе без підшару новий стан адгезії дозволяє відмовитись від спеціального підшару, під герметик, що значно спрощує процедуру герметизації фісур у клініці дитячої стоматології. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
