Спосіб переробки кислих гудронів у будівельні вироби типу асфальтобетону

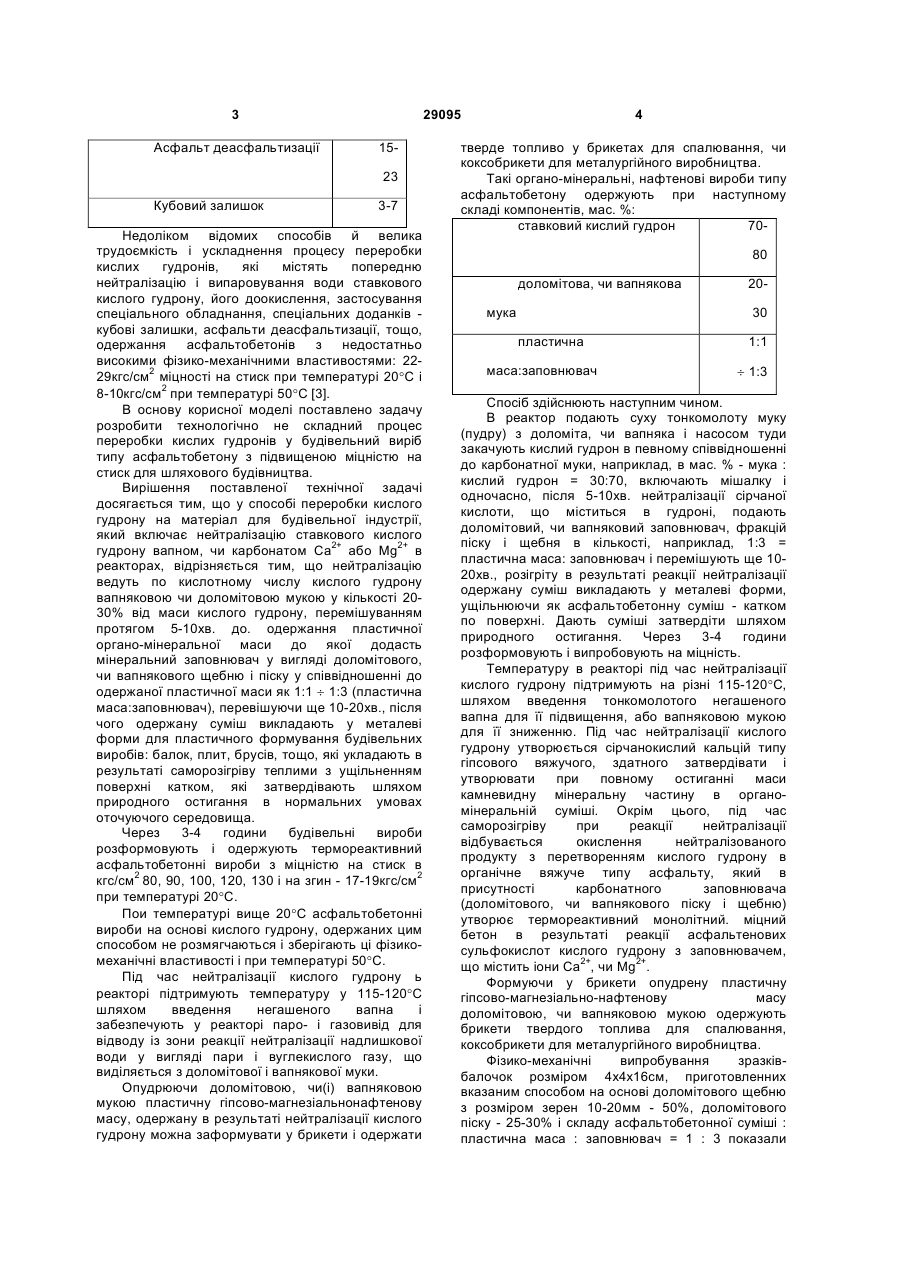

1. Спосіб переробки кислих гудронів, що включає нейтралізацію сірчаної кислоти в реакторах, який відрізняється тим, що нейтралізацію ведуть по кислотному числу кислого 3 Асфальт деасфальтизації 29095 1523 Кубовий залишок 3-7 Недоліком відомих способів й велика трудоємкість і ускладнення процесу переробки кислих гудронів, які містять попередню нейтралізацію і випаровування води ставкового кислого гудрону, його доокислення, застосування спеціального обладнання, спеціальних доданків кубові залишки, асфальти деасфальтизації, тощо, одержання асфальтобетонів з недостатньо високими фізико-механічними властивостями: 2229кгс/см2 міцності на стиск при температурі 20°С і 8-10кгс/см2 при температурі 50°С [3]. В основу корисної моделі поставлено задачу розробити технологічно не складний процес переробки кислих гудронів у будівельний виріб типу асфальтобетону з підвищеною міцністю на стиск для шляхового будівництва. Вирішення поставленої технічної задачі досягається тим, що у способі переробки кислого гудрону на матеріал для будівельної індустрії, який включає нейтралізацію ставкового кислого гудрону вапном, чи карбонатом Са2+ або Мg2+ в реакторах, відрізняється тим, що нейтралізацію ведуть по кислотному числу кислого гудрону вапняковою чи доломітовою мукою у кількості 2030% від маси кислого гудрону, перемішуванням протягом 5-10хв. до. одержання пластичної органо-мінеральної маси до якої додасть мінеральний заповнювач у вигляді доломітового, чи вапнякового щебню і піску у співвідношенні до одержаної пластичної маси як 1:1 ¸ 1:3 (пластична маса:заповнювач), перевішуючи ще 10-20хв., після чого одержану суміш викладають у металеві форми для пластичного формування будівельних виробів: балок, плит, брусів, тощо, які укладають в результаті саморозігріву теплими з ущільненням поверхні катком, які затвердівають шляхом природного остигання в нормальних умовах оточуючого середовища. Через 3-4 години будівельні вироби розформовують і одержують термореактивний асфальтобетонні вироби з міцністю на стиск в кгс/см2 80, 90, 100, 120, 130 і на згин - 17-19кгс/см2 при температурі 20°С. Пои температурі вище 20°С асфальтобетонні вироби на основі кислого гудрону, одержаних цим способом не розмягчаються і зберігають ці фізикомеханічні властивості і при температурі 50°С. Під час нейтралізації кислого гудрону ь реакторі підтримують температуру у 115-120°С шляхом введення негашеного вапна і забезпечують у реакторі паро- і газовивід для відводу із зони реакції нейтралізації надлишкової води у вигляді пари і вуглекислого газу, що виділяється з доломітової і вапнякової муки. Опудрюючи доломітовою, чи(і) вапняковою мукою пластичну гіпсово-магнезіальнонафтенову масу, одержану в результаті нейтралізації кислого гудрону можна заформувати у брикети і одержати 4 тверде топливо у брикетах для спалювання, чи коксобрикети для металургійного виробництва. Такі органо-мінеральні, нафтенові вироби типу асфальтобетону одержують при наступному складі компонентів, мас. %: ставковий кислий гудрон 7080 доломітова, чи вапнякова мука 2030 пластична маса:заповнювач 1:1 ¸ 1:3 Спосіб здійснюють наступним чином. В реактор подають суху тонкомолоту муку (пудру) з доломіта, чи вапняка і насосом туди закачують кислий гудрон в певному співвідношенні до карбонатної муки, наприклад, в мас. % - мука : кислий гудрон = 30:70, включають мішалку і одночасно, після 5-10хв. нейтралізації сірчаної кислоти, що міститься в гудроні, подають доломітовий, чи вапняковий заповнювач, фракцій піску і щебня в кількості, наприклад, 1:3 = пластична маса: заповнювач і перемішують ще 1020хв., розігріту в результаті реакції нейтралізації одержану суміш викладають у металеві форми, ущільнюючи як асфальтобетонну суміш - катком по поверхні. Дають суміші затвердіти шляхом природного остигання. Через 3-4 години розформовують і випробовують на міцність. Температуру в реакторі під час нейтралізації кислого гудрону підтримують на різні 115-120°С, шляхом введення тонкомолотого негашеного вапна для її підвищення, або вапняковою мукою для її зниженню. Під час нейтралізації кислого гудрону утворюється сірчанокислий кальцій типу гіпсового вяжучого, здатного затвердівати і утворювати при повному остиганні маси камневидну мінеральну частину в органомінеральній суміші. Окрім цього, під час саморозігріву при реакції нейтралізації відбувається окислення нейтралізованого продукту з перетворенням кислого гудрону в органічне вяжуче типу асфальту, який в присутності карбонатного заповнювача (доломітового, чи вапнякового піску і щебню) утворює термореактивний монолітний. міцний бетон в результаті реакції асфальтенових сульфокислот кислого гудрону з заповнювачем, що містить іони Са2+, чи Мg2+. Формуючи у брикети опудрену пластичну гіпсово-магнезіально-нафтенову масу доломітовою, чи вапняковою мукою одержують брикети твердого топлива для спалювання, коксобрикети для металургійного виробництва. Фізико-механічні випробування зразківбалочок розміром 4х4х16см, приготовленних вказаним способом на основі доломітового щебню з розміром зерен 10-20мм - 50%, доломітового піску - 25-30% і складу асфальтобетонної суміші : пластична маса : заповнювач = 1 : 3 показали 5 границю міцності на стиск 120 кгс/см2, на згин - 19 кгс/см2 при випробовуванні при температурі 20°С. При складі асфальтобетонної суміші 1:1, границя міцності на стиск складала 80кгс/см2, на згин - 17кгс/см2. Джерела інформації: 1. Автор.свід. 1518353, МПК С 10 С 3/02, 1939. 2. Автор.свід. 1011671, МПК С 10 С 3/04, 1963 3. Патент Росії 2191201, С1, МПК С 10 С 3/02, 2002. 29095 6
