Каркас для швидкого монтажу та подальшого оздоблення віконних відкосів

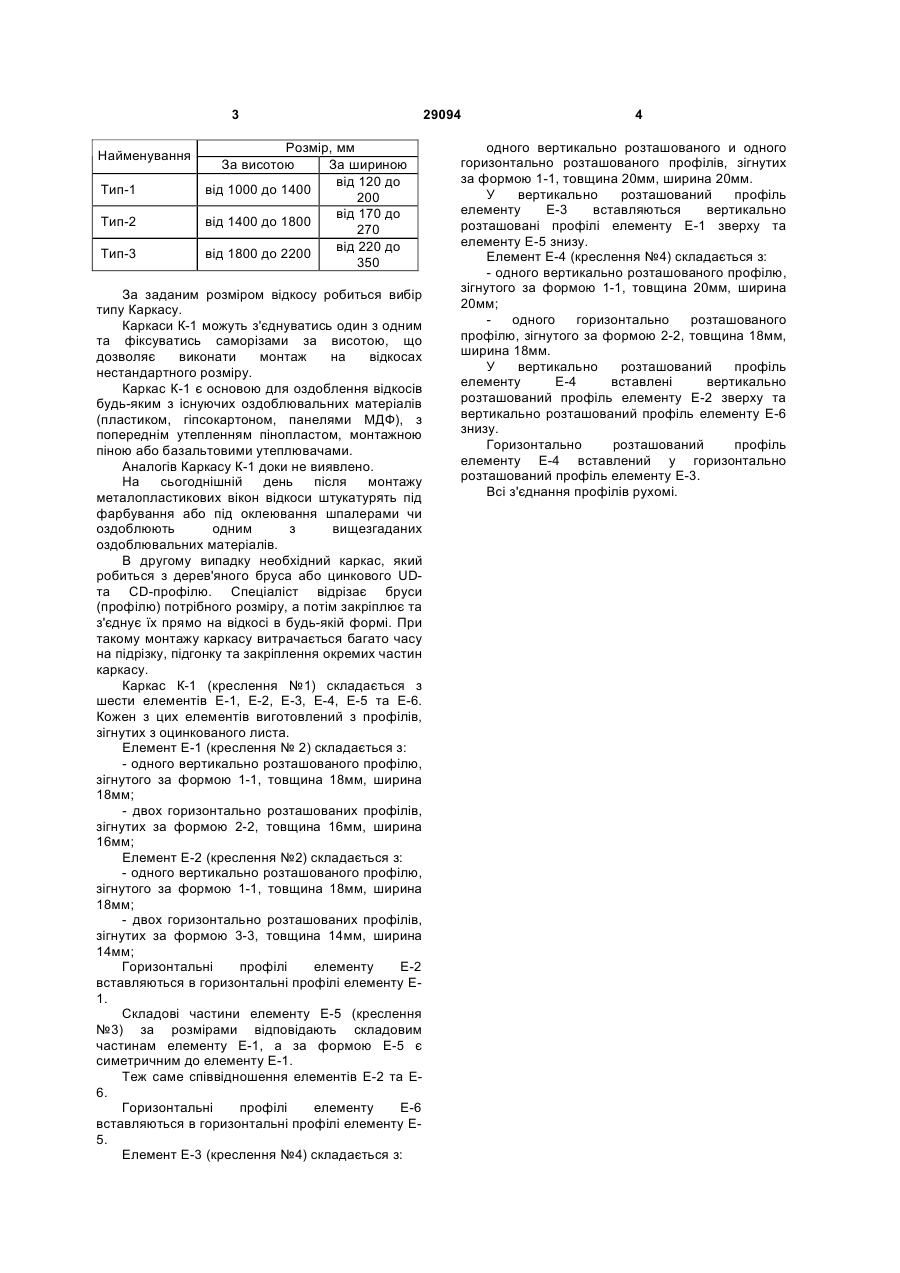

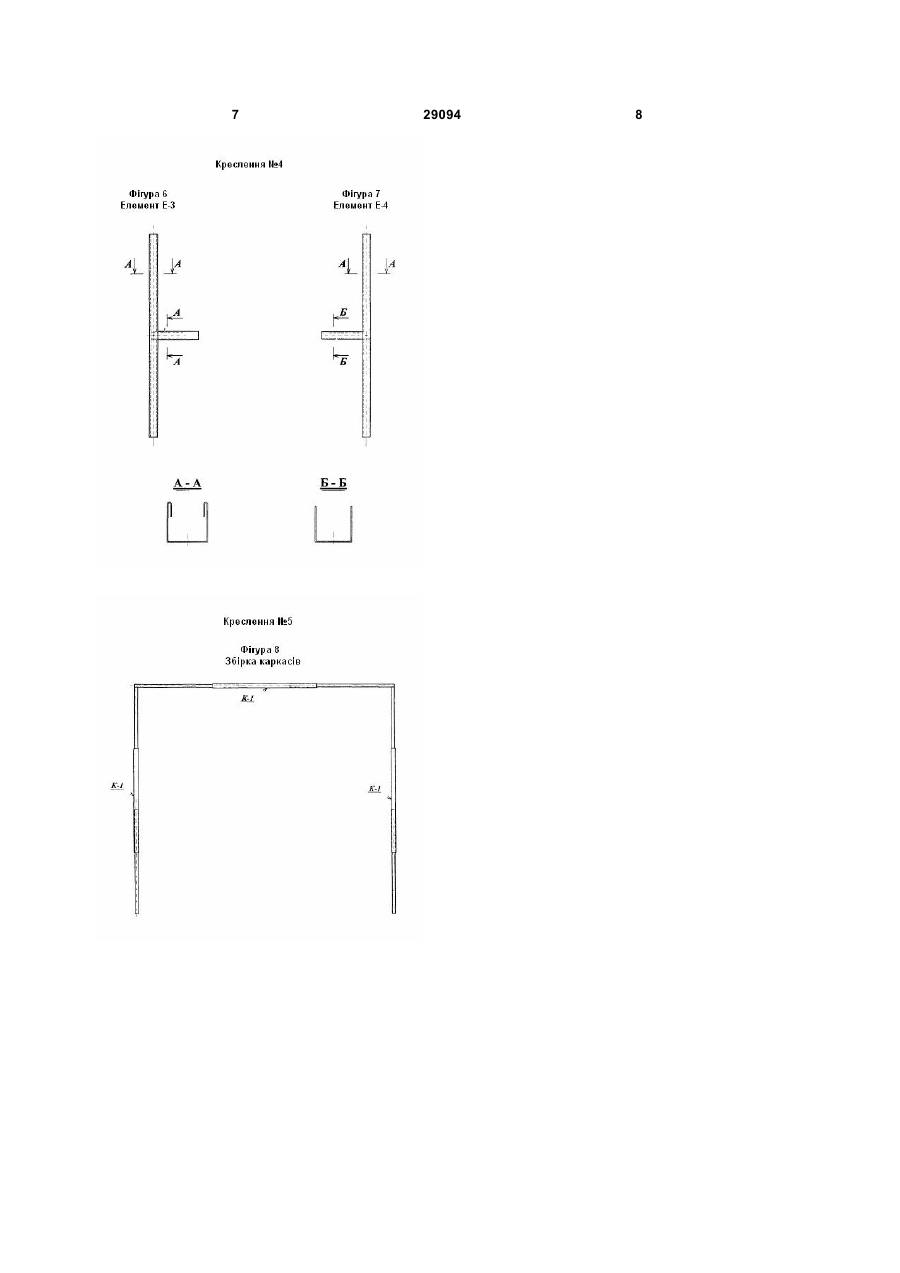

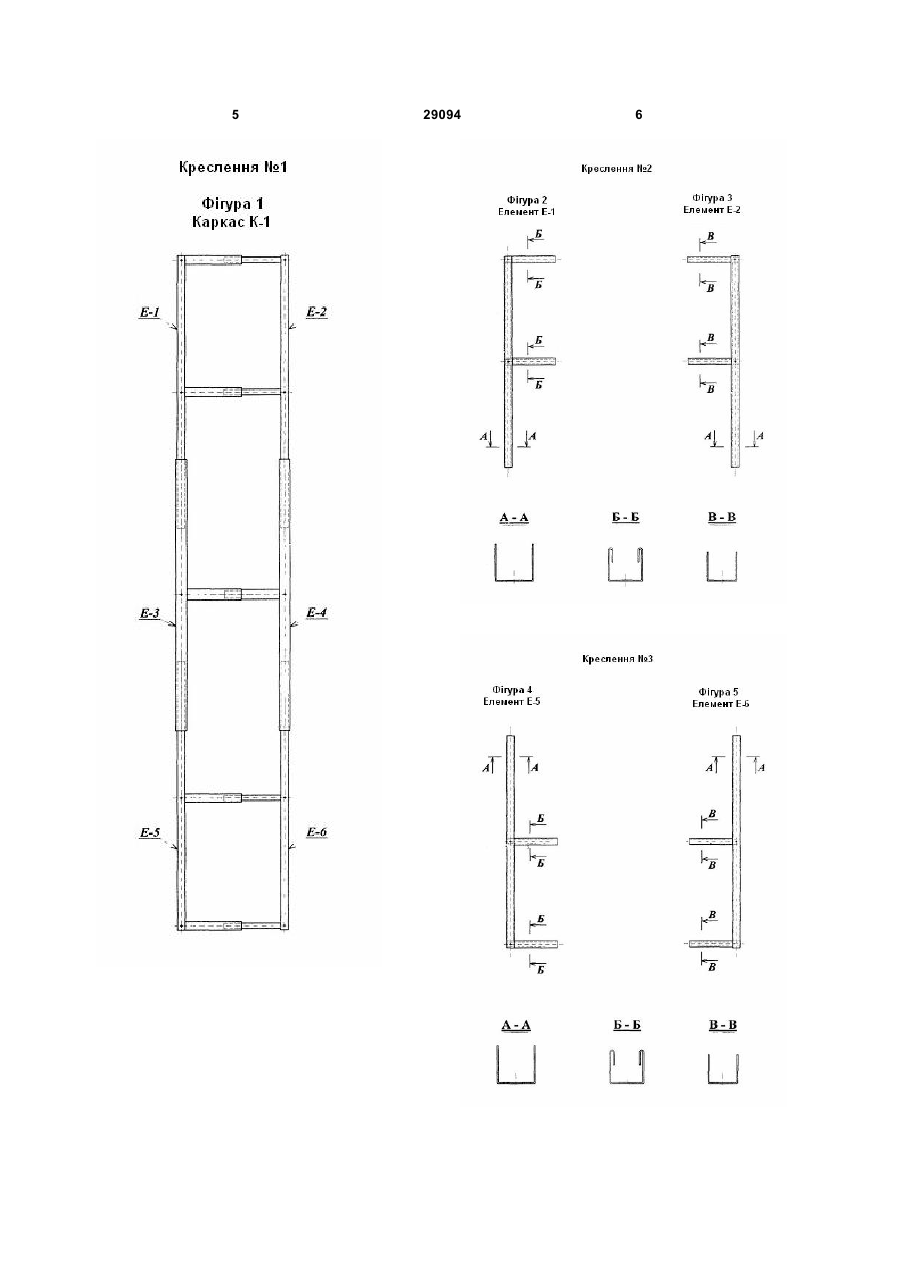

Каркас для швидкого монтажу та подальшого оздоблювання віконних відкосів, що має форму прямокутника з внутрішніми горизонтальними перемичками, містить профілі П-подібного перерізу, який відрізняється тим, що профілі з’єднані з використанням принципу телескопа, що дозволяє змінювати габаритні розміри каркаса. (19) (21) u200704221 (22) 16.04.2007 (24) 10.01.2008 (72) ТАРАНЕНКО ЮРІЙ ВІКТОРОВИЧ, UA (73) ТАРАНЕНКО ЮРІЙ ВІКТОРОВИЧ, UA (56) 3 Найменування Тип-1 Тип-2 Тип-3 Розмір, мм За висотою За шириною від 120 до від 1000 до 1400 200 від 170 до від 1400 до 1800 270 від 220 до від 1800 до 2200 350 За заданим розміром відкосу робиться вибір типу Каркасу. Каркаси К-1 можуть з'єднуватись один з одним та фіксуватись саморізами за висотою, що дозволяє виконати монтаж на відкосах нестандартного розміру. Каркас К-1 є основою для оздоблення відкосів будь-яким з існуючих оздоблювальних матеріалів (пластиком, гіпсокартоном, панелями МДФ), з попереднім утепленням пінопластом, монтажною піною або базальтовими утеплювачами. Аналогів Каркасу К-1 доки не виявлено. На сьогоднішній день після монтажу металопластикових вікон відкоси штукатурять під фарбування або під оклеювання шпалерами чи оздоблюють одним з вищезгаданих оздоблювальних матеріалів. В другому випадку необхідний каркас, який робиться з дерев'яного бруса або цинкового UDта CD-профілю. Спеціаліст відрізає бруси (профілю) потрібного розміру, а потім закріплює та з'єднує їх прямо на відкосі в будь-якій формі. При такому монтажу каркасу витрачається багато часу на підрізку, підгонку та закріплення окремих частин каркасу. Каркас К-1 (креслення №1) складається з шести елементів Е-1, Е-2, Е-3, Е-4, Е-5 та Е-6. Кожен з цих елементів виготовлений з профілів, зігнутих з оцинкованого листа. Елемент Е-1 (креслення № 2) складається з: - одного вертикально розташованого профілю, зігнутого за формою 1-1, товщина 18мм, ширина 18мм; - двох горизонтально розташованих профілів, зігнутих за формою 2-2, товщина 16мм, ширина 16мм; Елемент Е-2 (креслення №2) складається з: - одного вертикально розташованого профілю, зігнутого за формою 1-1, товщина 18мм, ширина 18мм; - двох горизонтально розташованих профілів, зігнутих за формою 3-3, товщина 14мм, ширина 14мм; Горизонтальні профілі елементу Е-2 вставляються в горизонтальні профілі елементу Е1. Складові частини елементу Е-5 (креслення №3) за розмірами відповідають складовим частинам елементу Е-1, а за формою Е-5 є симетричним до елементу Е-1. Теж саме співвідношення елементів Е-2 та Е6. Горизонтальні профілі елементу Е-6 вставляються в горизонтальні профілі елементу Е5. Елемент Е-3 (креслення №4) складається з: 29094 4 одного вертикально розташованого и одного горизонтально розташованого профілів, зігнутих за формою 1-1, товщина 20мм, ширина 20мм. У вертикально розташований профіль елементу Е-3 вставляються вертикально розташовані профілі елементу Е-1 зверху та елементу Е-5 знизу. Елемент Е-4 (креслення №4) складається з: - одного вертикально розташованого профілю, зігнутого за формою 1-1, товщина 20мм, ширина 20мм; одного горизонтально розташованого профілю, зігнутого за формою 2-2, товщина 18мм, ширина 18мм. У вертикально розташований профіль елементу Е-4 вставлені вертикально розташований профіль елементу Е-2 зверху та вертикально розташований профіль елементу Е-6 знизу. Горизонтально розташований профіль елементу Е-4 вставлений у горизонтально розташований профіль елементу Е-3. Всі з'єднання профілів рухомі. 5 29094 6 7 29094 8
