Формула / Реферат

1. Замок касети бурового верстата, що містить щелепи касети і опору бурової штанги із закріпленим до неї, за допомогою шарніра, важелем, кінематично зв'язаним з вилкоподібним підпружиненим притискачем бурової штанги, який відрізняється тим, що важіль опори бурової штанги і її підпружинений притискач кінематично зв'язані за допомогою вертикально встановленого штовхача, виконаного з можливістю зворотно-поступального переміщення, при цьому верхня частина штовхача взаємодіє з вилкоподібним притискачем за допомогою троса, що розміщений на шківах, закріплених на щелепі касети, а нижній кінець штовхача взаємодіє з важелем за допомогою натискного кронштейна.

2. Замок касети бурового верстата за п. 1, який відрізняється тим, що штовхач оснащений різьбовою муфтою, виконаною з можливістю зміни довжини штовхача при її обертанні.

Текст

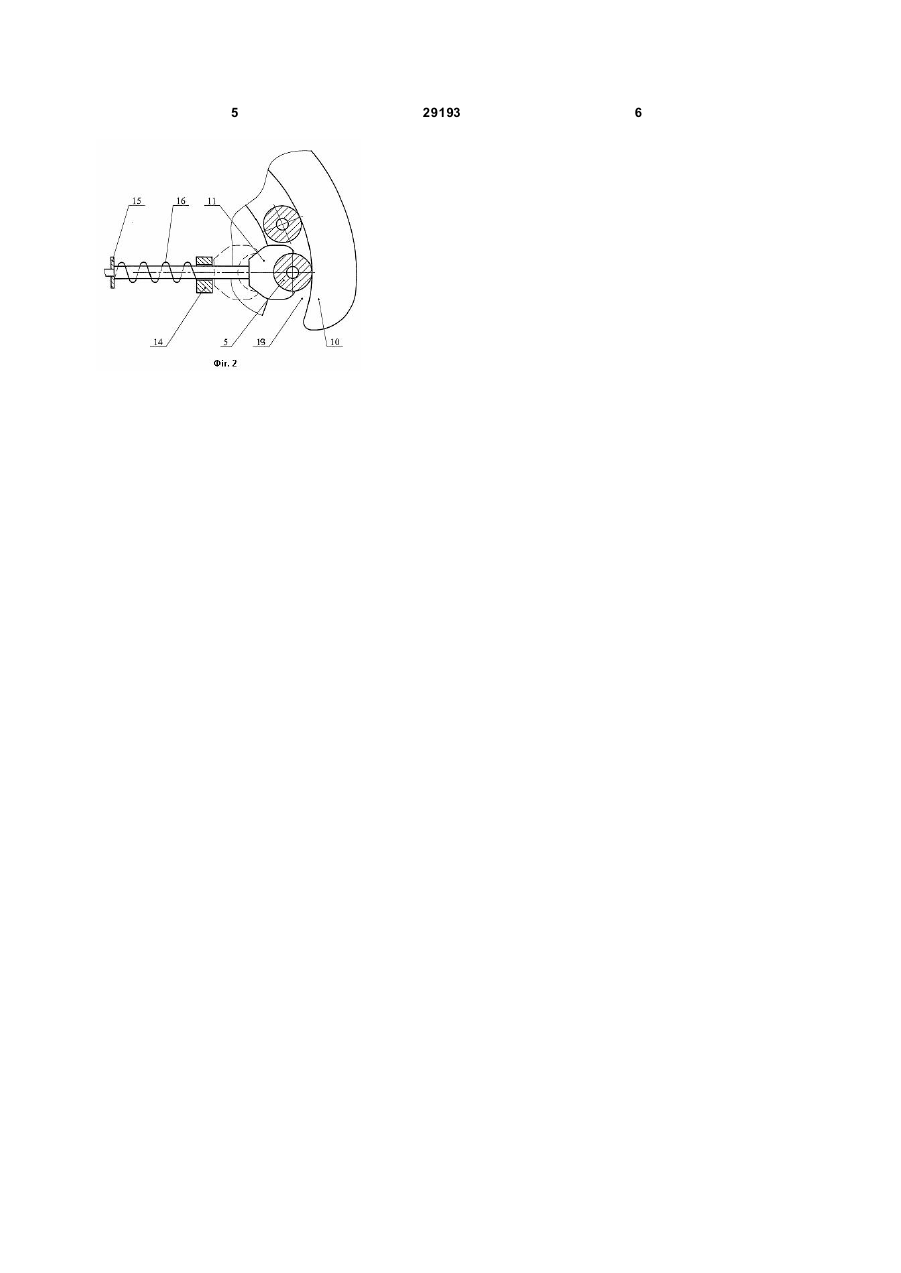

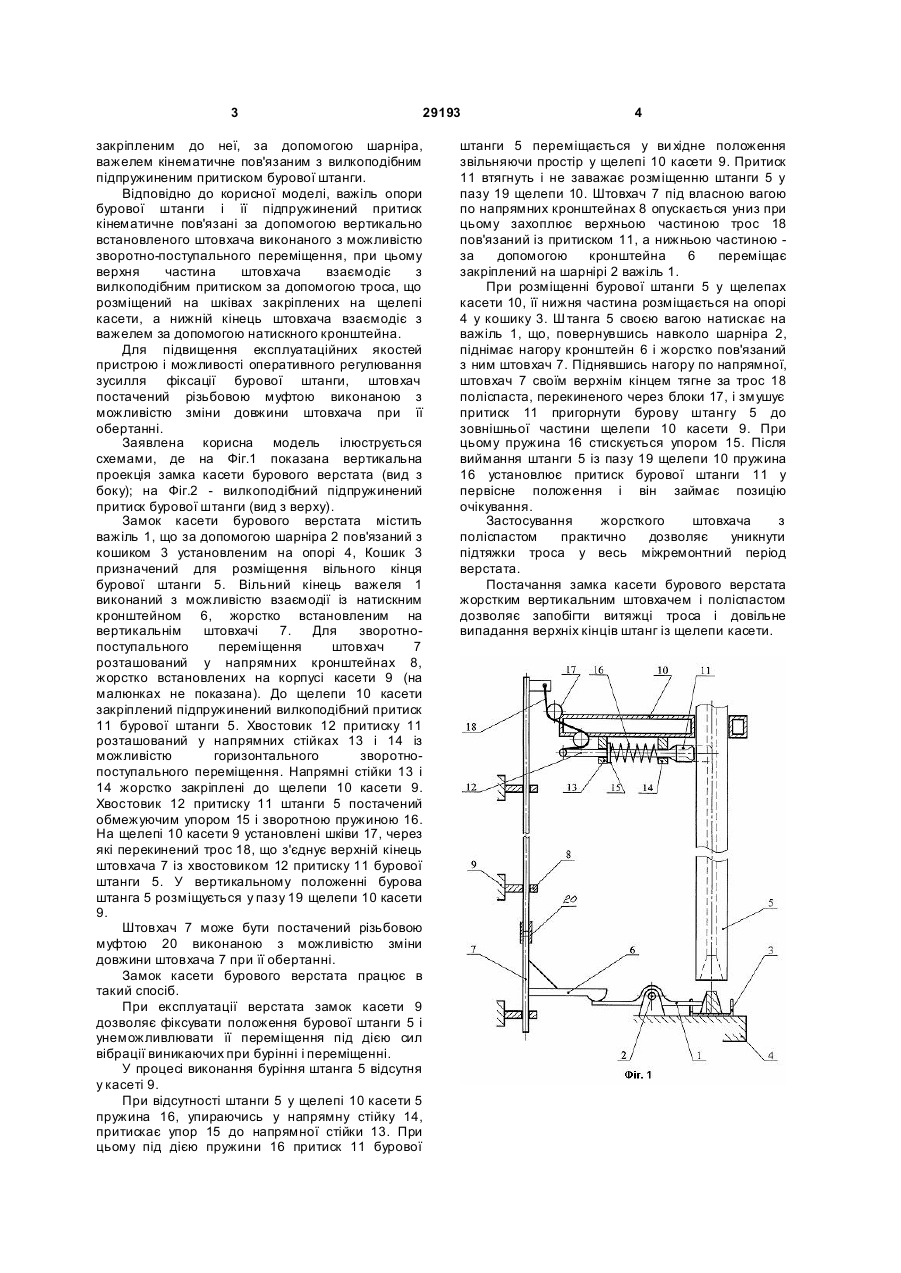

1. Замок касети бурового верстата, що містить щелепи касети і опору бурової штанги із закріпленим до неї, за допомогою шарніра, важелем, кінематично зв'язаним з вилкоподібним підпружиненим притискачем бурової штанги, який 3 29193 закріпленим до неї, за допомогою шарніра, важелем кінематичне пов'язаним з вилкоподібним підпружиненим притиском бурової штанги. Відповідно до корисної моделі, важіль опори бурової штанги і її підпружинений притиск кінематичне пов'язані за допомогою вертикально встановленого штовхача виконаного з можливістю зворотно-поступального переміщення, при цьому верхня частина штовхача взаємодіє з вилкоподібним притиском за допомогою троса, що розміщений на шківах закріплених на щелепі касети, а нижній кінець штовхача взаємодіє з важелем за допомогою натискного кронштейна. Для підвищення експлуатаційних якостей пристрою і можливості оперативного регулювання зусилля фіксації бурової штанги, штовхач постачений різьбовою муфтою виконаною з можливістю зміни довжини штовхача при її обертанні. Заявлена корисна модель ілюструється схемами, де на Фіг.1 показана вертикальна проекція замка касети бурового верстата (вид з боку); на Фіг.2 - вилкоподібний підпружинений притиск бурової штанги (вид з верху). Замок касети бурового верстата містить важіль 1, що за допомогою шарніра 2 пов'язаний з кошиком 3 установленим на опорі 4, Кошик 3 призначений для розміщення вільного кінця бурової штанги 5. Вільний кінець важеля 1 виконаний з можливістю взаємодії із натискним кронштейном 6, жорстко встановленим на вертикальнім штовхачі 7. Для зворотнопоступального переміщення штовхач 7 розташований у напрямних кронштейнах 8, жорстко встановлених на корпусі касети 9 (на малюнках не показана). До щелепи 10 касети закріплений підпружинений вилкоподібний притиск 11 бурової штанги 5. Хвостовик 12 притиску 11 розташований у напрямних стійках 13 і 14 із можливістю горизонтального зворотнопоступального переміщення. Напрямні стійки 13 і 14 жорстко закріплені до щелепи 10 касети 9. Хвостовик 12 притиску 11 штанги 5 постачений обмежуючим упором 15 і зворотною пружиною 16. На щелепі 10 касети 9 установлені шківи 17, через які перекинений трос 18, що з'єднує верхній кінець штовхача 7 із хвостовиком 12 притиску 11 бурової штанги 5. У вертикальному положенні бурова штанга 5 розміщується у пазу 19 щелепи 10 касети 9. Штовхач 7 може бути постачений різьбовою муфтою 20 виконаною з можливістю зміни довжини штовхача 7 при її обертанні. Замок касети бурового верстата працює в такий спосіб. При експлуатації верстата замок касети 9 дозволяє фіксувати положення бурової штанги 5 і унеможливлювати її переміщення під дією сил вібрації виникаючих при бурінні і переміщенні. У процесі виконання буріння штанга 5 відсутня у касеті 9. При відсутності штанги 5 у щелепі 10 касети 5 пружина 16, упираючись у напрямну стійку 14, притискає упор 15 до напрямної стійки 13. При цьому під дією пружини 16 притиск 11 бурової 4 штанги 5 переміщається у ви хідне положення звільняючи простір у щелепі 10 касети 9. Притиск 11 втягнуть і не заважає розміщенню штанги 5 у пазу 19 щелепи 10. Штовхач 7 під власною вагою по напрямних кронштейнах 8 опускається униз при цьому захоплює верхньою частиною трос 18 пов'язаний із притиском 11, а нижньою частиною за допомогою кронштейна 6 переміщає закріплений на шарнірі 2 важіль 1. При розміщенні бурової штанги 5 у щелепах касети 10, її нижня частина розміщається на опорі 4 у кошику 3. Штанга 5 своєю вагою натискає на важіль 1, що, повернувшись навколо шарніра 2, піднімає нагору кронштейн 6 і жорстко пов'язаний з ним штовхач 7. Піднявшись нагору по напрямної, штовхач 7 своїм верхнім кінцем тягне за трос 18 поліспаста, перекиненого через блоки 17, і змушує притиск 11 пригорнути бурову штангу 5 до зовнішньої частини щелепи 10 касети 9. При цьому пружина 16 стискується упором 15. Після виймання штанги 5 із пазу 19 щелепи 10 пружина 16 установлює притиск бурової штанги 11 у первісне положення і він займає позицію очікування. Застосування жорсткого штовхача з поліспастом практично дозволяє уникнути підтяжки троса у весь міжремонтний період верстата. Постачання замка касети бурового верстата жорстким вертикальним штовхачем і поліспастом дозволяє запобігти витяжці троса і довільне випадання верхніх кінців штанг із щелепи касети. 5 29193 6

Дивитися

Додаткова інформація

Назва патенту англійською

Lock of boring rig cassette

Автори англійською

Solonichenko Yurii Mykolaiovych, Chernousov Anatolii Mykolaiovych, Melaschenko Volodymyr Antonovych

Назва патенту російською

Замок кассеты бурового станка

Автори російською

Солониченко Юрий Николаевич, Черноусов Анатолий Николаевич, Мелащенко Владимир Антонович

МПК / Мітки

МПК: E21B 19/00

Мітки: бурового, замок, касеті, верстата
