Установка для очищення стічних вод від солей важких металів

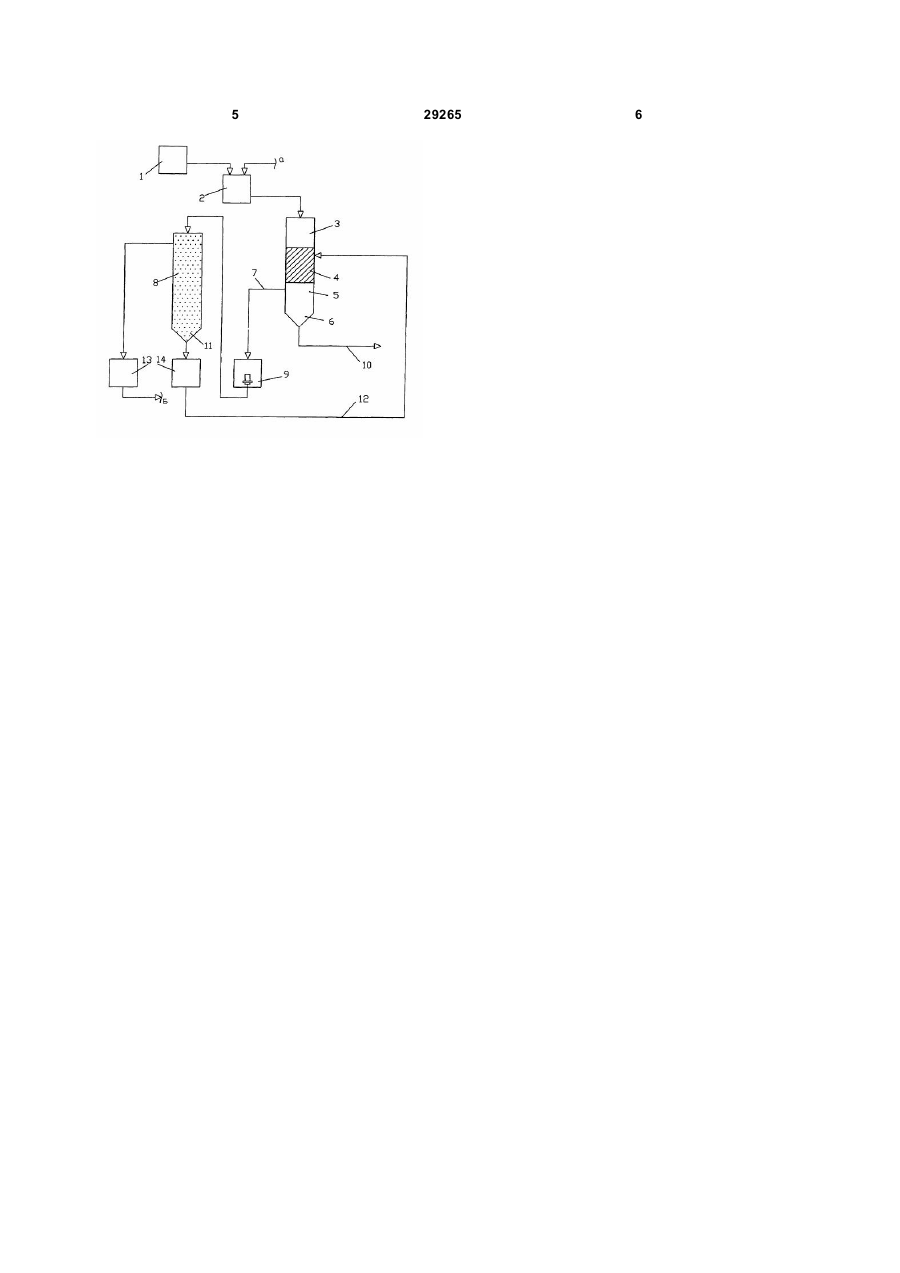

Установка для очистки стічних вод від солей важких металів, що складається з ємності для обробки води реагентом, ємності для відстоювання та вузла для доочищення, яка відрізняється тим, що вона як ємність для відстоювання містить механічний перегородчастий сепаратор, а як вузол доочищення містить самопромивний фільтр, при цьому нижня частина фільтра з'єднана з приймальною частиною сепаратора. (19) (21) u200709392 (22) 17.08.2007 (24) 10.01.2008 (72) ЛИСЕНКО ВАСИЛЬ МАКСИМОВИЧ, UA, КРАВЕЦЬ ВАЛЕНТИН ВАСИЛЬОВИЧ, UA, КОСТИГІН ВОЛОДИМИР ОЛЕКСАНДРОВИЧ, UA, ЗАЯЦЬ БОГДАН ЙОСИПОВИЧ, UA, ВАКУЛА ЯРОСЛАВ ОЛЕКСІЙОВИЧ, UA, ГАЛІПЧАК МИКОЛА АНТОНОВИЧ, UA (73) ЛИСЕНКО ВАСИЛЬ МАКСИМОВИЧ, UA, КРАВЕЦЬ ВАЛЕНТИН ВАСИЛЬОВИЧ, UA, КОСТИГІН ВОЛОДИМИР ОЛЕКСАНДРОВИЧ, UA, ЗАЯЦЬ БОГДАН ЙОСИПОВИЧ, UA, ВАКУЛА 3 включає ємність для обробки стічної води реагентом, ємність для відстоювання та вузол доочищення. Недоліком цієї установки та попередньої є те, що залишок (осад) відділяють від води шляхом відстоювання її у відстійнику, що являє собою заповнену стічною водою ємність. Відділення осаду (залишку) від води в цих відстійниках є малоефективним, тому що по всій площині відстійника із-за великої місткості виникає турбулентний рух води, котрий весь час піднімає зі дна осад. Тому вода, яка відводиться з відстійника, містить в собі ще велику кількість токсичних домішок, в тому числі солі важких металів. Для використання цієї води у зворотному водопостачанні виробництва її направляють ще на вузол до очистки, в якості якого, як правило, використовують піщані повільні фільтри. Ці фільтри також не дають бажаного результату, тобто вода не має тієї якості, коли її можна використовувати у виробництві без шкідливих наслідків для робітників та скидати у природні водоймища без негативних екологічних наслідків. Крім того, в таких установках осад від очищення відводиться та утилізується двічі, внаслідок чого процес по експлуатаційній вартості стає неефективним. В основу моделі, яка заявляється, поставлена задача створення установки для очистки стічних вод від солей важких металів шляхом відозміни складових елементів, що забезпечує більш ефективну очистку стічної води, зокрема від солей важких металів, без підвищення вартості процесу очищення води. Поставлена задача вирішується за рахунок того, що в установці для очистки стічних вод від солей важких металів, що складається з ємності для обробки води реагентом, ємності для відстоювання обробленої води і вузла її доочищення, в якості ємності для відстоювання води править механічний пластинчастий сепаратор, а за вузол доочищення править піщаний самопромивний фільтр, при цьому нижня частина цього фільтру з'єднана з приймальною частиною пластинчастого сепаратору. Використання механічного сепаратору для відстоювання обробленої реагентом стічної води значно підвищує виділення з неї токсичних речовин і вже на стадії відстоювання видаляється більша частина важких металів та їх сполук. Це здійснюється завдяки тому, що процес осадження в пластинчастому сепараторі має більший шлях проходження, при цьому відсутні турбулентні потоки, а сформована на пластинах сепаратора біоплівка сорбує на себе забруднювачі. При великому накопичуванні на пластинах забруднень вони сповзають на дно сепаратора. За один і той же час перебування води у в порівнянні зі звичайними відстійниками у пластинчастому сепараторі вода очищується на 70-80% ефективніше. Ті домішки, які ще залишилися у воді після відстоювання у сепараторі, видаляються з води за допомогою піщаного самопромивного фільтру. Завдяки тому, що нижня частина самопромивного фільтру з'єднана з приймальною 29265 4 частиною сепаратору, фільтрат, який накопичується в ній, автоматично перекачується у сепаратор вторинного відстоювання. Таким чином, після самопромивного піщаного фільтру вода може йти на потреби виробництва або скидатися у водоймища без будь-яких негативних наслідків. При цьому осад, що утворюється після очищення води, відводиться та утилізується тільки в одному місці - після відстоювання в сепараторі. Таким чином, цією установкою досягається висока ступінь очистки стічної води без додаткової вартості процесу очистки. Модель пояснюється кресленням, на якому зображена у вигляді схеми установка для очистки стічних вод від солей важких металів. Установка включає ємність 1 для приготування реагенту, ємність 2, в яку надходять сирі стоки а для обробки води хімічним реагентом - хімічний реактор, механічний пластинчастий сепаратор 3, який має приймальну частину 4, частину 5 для відстояної води та нижню частину 6 для накопичування осаду. Частина 5 з'єднана трубопроводом 7 для відведення відстояної води у піщаний самопромивний фільтр 8. Трубопровід 7 має буферну ємність 9 з насосом. Нижня частина 6 сепаратору .3 має відведення 10 для видалення осаду. Приймальна частина 4 сепаратора 3 з'єднана з нижньою частиною 11 піщаного фільтру 8 трубопроводом 12, з проміжною ємністю 14 та насосом. Установка працює таким чином: Суміш стічної води а та реагенту, який готується у ємності 1, подається в хімічний реактор 2, де здійснюється перемішування реагенту з водою, де здійснюється окислювальновідновлювальна реакція. Після хімічного реактора 2 суміш подається в приймальну частину 4 механічного пластинчастого сепаратору 3, де завислі частки перетворюються у пластівці, які, проходячи довгий шлях між пластинами сепаратору 3, об'єднуються у флокули і випадають у осад в нижню його частину 6. У сепараторі 3 здійснюється відділення рідини від зависі примірно на 80%, потім відстояна вода надходить в проміжну буферну ємність 9, звідки насосом подається на піщаний самопромивний фільтр 8, де здійснюється додаткове очищення води, від завислих часток. Фільтрат, який накопичується у нижній частині 11 фільтру 8 насосом в проміжну ємність 14, по трубопроводу 12 перекачується в приймальну частину 4 сепаратора 3. Очищена вода б зливається в ємність 13, звідки насосом подається на виробництво або відводиться у природне водоймище. Осад, який накопичується тільки в одному місці - в нижній частині 6 сепаратора 3 періодично забирається на утилізацію. 5 29265 6
