Гвинтова стопорна пара
Номер патенту: 29266
Опубліковано: 10.01.2008
Формула / Реферат
Гвинтова стопорна пара, що виконана у вигляді різьбового з'єднання з двох труб, між якими встановлено ущільнююче кільце, а на правій трубі по зовнішньому діаметру на різі жорстко встановлений багатогранний штуцер, наприклад, шестигранний, яка відрізняється тим, що на кінці штуцера виконана цангова головка з профілем поперечного перерізу однієї сторони у вигляді різносторонньої трапеції з трьома наскрізь розрізаними пелюстками, які розміщені рівномірно по колу довжиною, рівною величині нижньої більшої основи трапеції, причому зовнішній діаметр головки цанги є більше внутрішнього діаметра різі різьбової гайки, причому вільний торець гайки виконано у вигляді сферичної поверхні з центральним отвором, який з'єднаний з отвором зрізаного конуса, який циліндричною основою з'єднаний з внутрішнім циліндром гайки, діаметр якого є більше отвору різі, а його довжина є більше основи трапеції і головки кінця штуцера, при цьому нижня бокова сторона різносторонньої трапеції головки цанги є у взаємодії з лівим кінцем внутрішньої різі гайки, крім того, розміри під ключ різьбової гайки і багатогранного штуцера є однаковими або різними.
Текст

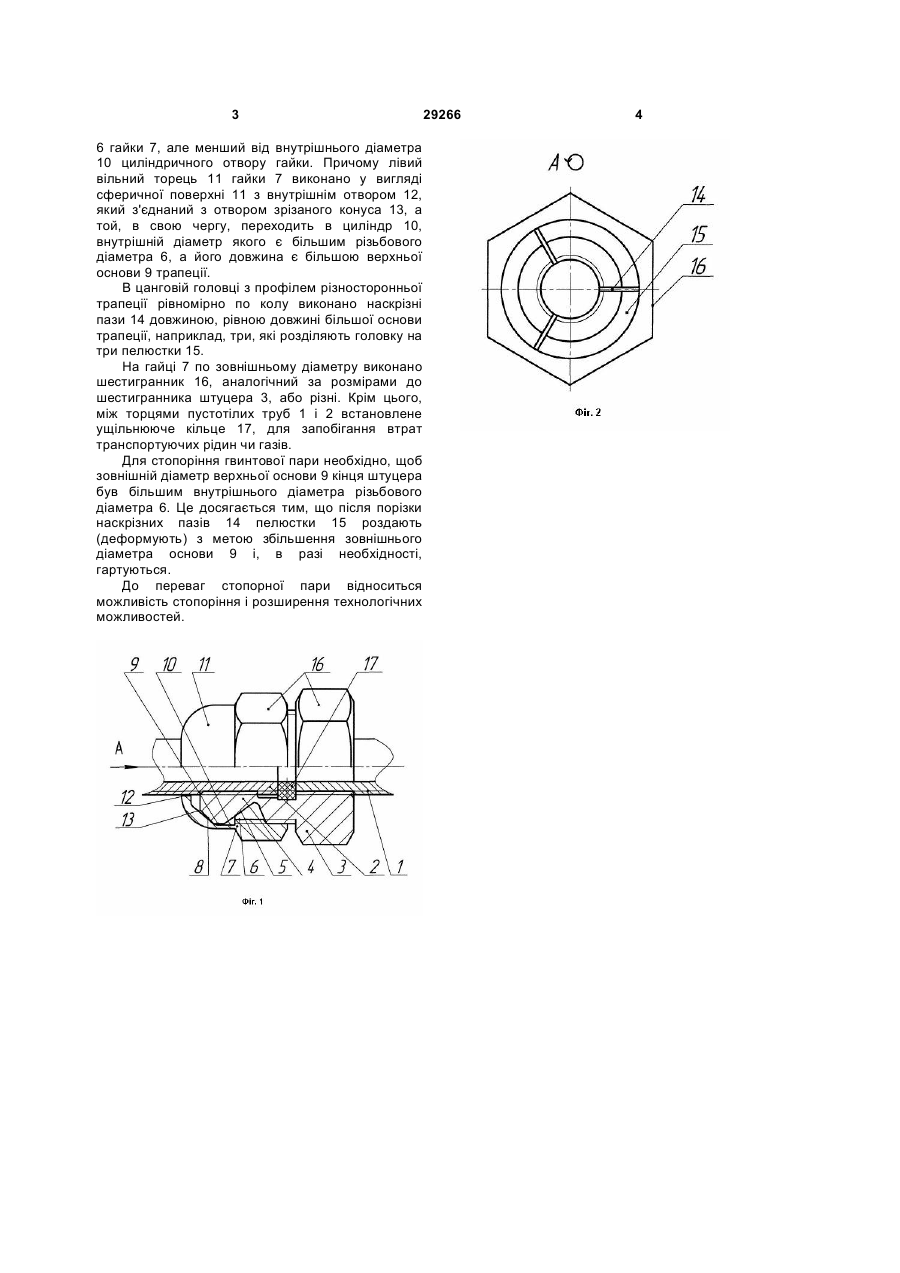

Гвинтова стопорна пара, що виконана у вигляді різьбового з'єднання з двох труб, між якими встановлено ущільнююче кільце, а на правій трубі по зовнішньому діаметру на різі жорстко встановлений багатогранний штуцер, наприклад, шестигранний, яка відрізняється тим, що на кінці штуцера виконана цангова головка з профілем поперечного перерізу однієї сторони у вигляді різносторонньої трапеції з трьома наскрізь 3 6 гайки 7, але менший від внутрішнього діаметра 10 циліндричного отвору гайки. Причому лівий вільний торець 11 гайки 7 виконано у вигляді сферичної поверхні 11 з внутрішнім отвором 12, який з'єднаний з отвором зрізаного конуса 13, а той, в свою чергу, переходить в циліндр 10, внутрішній діаметр якого є більшим різьбового діаметра 6, а його довжина є більшою верхньої основи 9 трапеції. В цанговій головці з профілем різносторонньої трапеції рівномірно по колу виконано наскрізні пази 14 довжиною, рівною довжині більшої основи трапеції, наприклад, три, які розділяють головку на три пелюстки 15. На гайці 7 по зовнішньому діаметру виконано шестигранник 16, аналогічний за розмірами до шестигранника штуцера 3, або різні. Крім цього, між торцями пустотілих труб 1 і 2 встановлене ущільнююче кільце 17, для запобігання втрат транспортуючих рідин чи газів. Для стопоріння гвинтової пари необхідно, щоб зовнішній діаметр верхньої основи 9 кінця штуцера був більшим внутрішнього діаметра різьбового діаметра 6. Це досягається тим, що після порізки наскрізних пазів 14 пелюстки 15 роздають (деформують) з метою збільшення зовнішнього діаметра основи 9 і, в разі необхідності, гартуються. До переваг стопорної пари відноситься можливість стопоріння і розширення технологічних можливостей. 29266 4
ДивитисяДодаткова інформація
Назва патенту англійськоюScrew stopper pair
Автори англійськоюHevko Ihor Bohdanovych, Ivasechko Roman Romanovych
Назва патенту російськоюВинтовая стопорная пара
Автори російськоюГевко Игорь Богданович, Ивасечко Роман Романович
МПК / Мітки
МПК: F16B 33/00
Мітки: стопорна, гвинтова, пара
