Апарат для культивування клітин

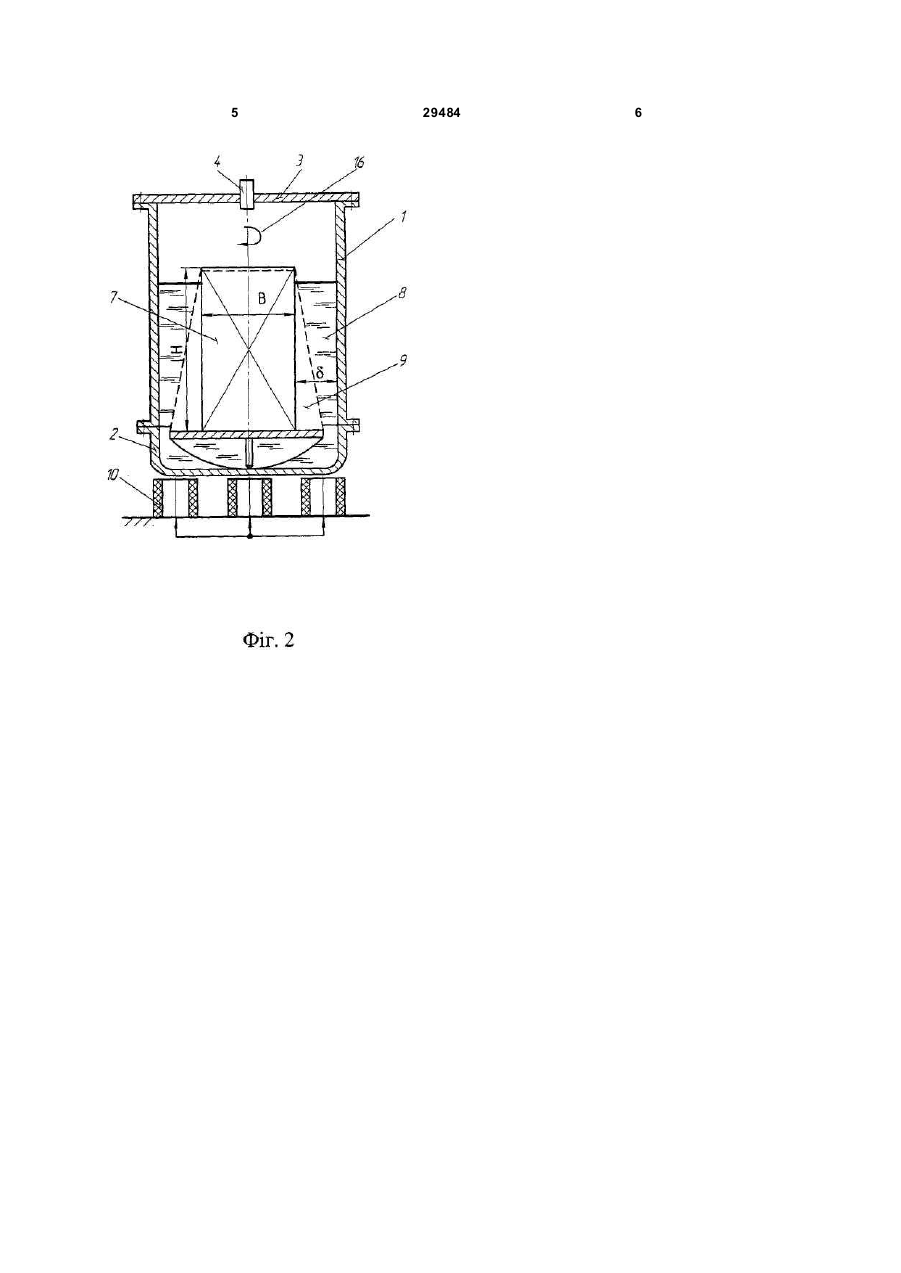

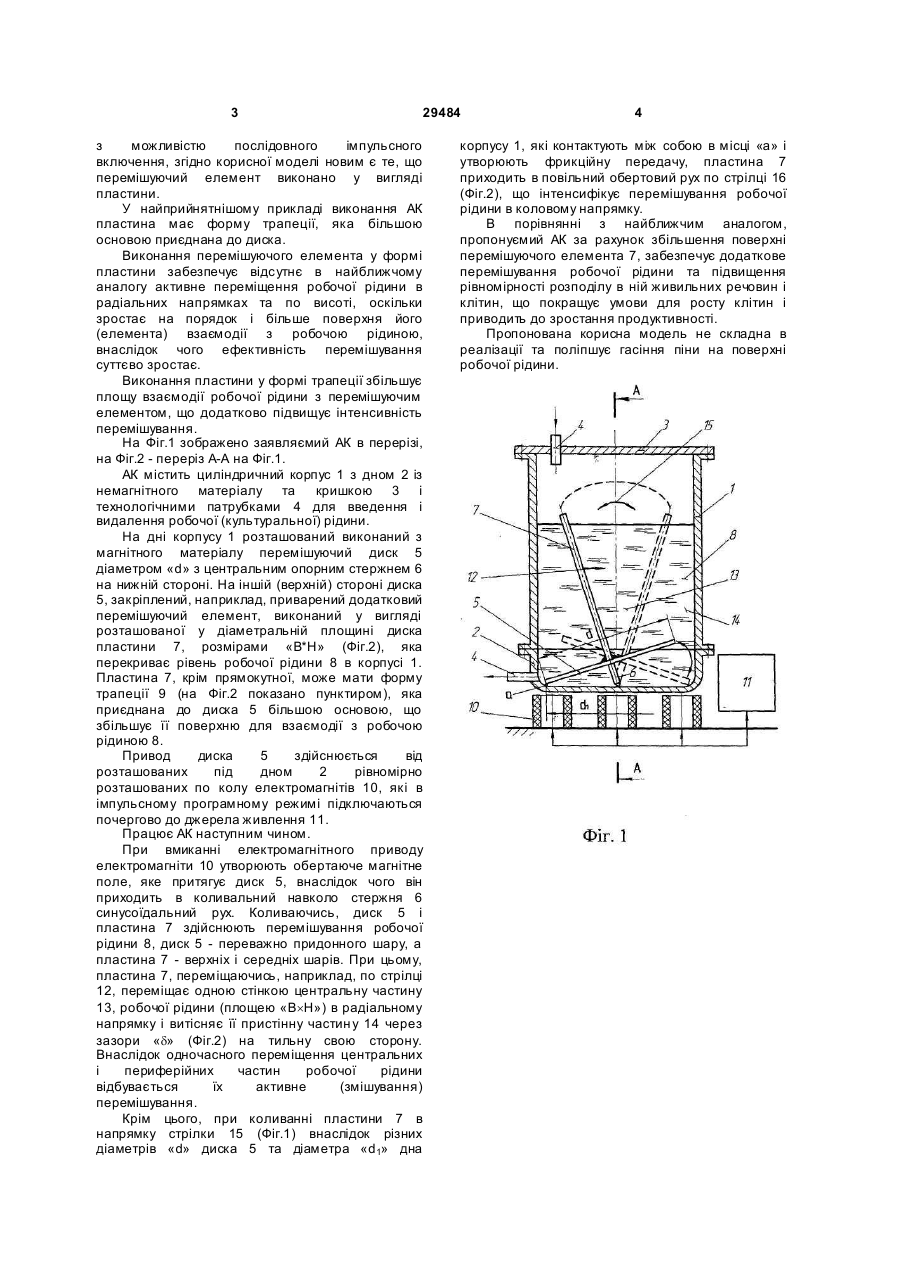

1. Апарат для культивування клітин, що містить циліндричний корпус з технологічними патрубками, розміщений вздовж осі корпусу вал, приєднаний до вала перемішувач у вигляді 3 29484 з можливістю послідовного імпульсного включення, згідно корисної моделі новим є те, що перемішуючий елемент виконано у вигляді пластини. У найприйнятнішому прикладі виконання АК пластина має форму трапеції, яка більшою основою приєднана до диска. Виконання перемішуючого елемента у формі пластини забезпечує відсутнє в найближчому аналогу активне переміщення робочої рідини в радіальних напрямках та по висоті, оскільки зростає на порядок і більше поверхня його (елемента) взаємодії з робочою рідиною, внаслідок чого ефективність перемішування суттєво зростає. Виконання пластини у формі трапеції збільшує площу взаємодії робочої рідини з перемішуючим елементом, що додатково підвищує інтенсивність перемішування. На Фіг.1 зображено заявляємий АК в перерізі, на Фіг.2 - переріз А-А на Фіг.1. АК містить циліндричний корпус 1 з дном 2 із немагнітного матеріалу та кришкою 3 і технологічними патрубками 4 для введення і видалення робочої (культуральної) рідини. На дні корпусу 1 розташований виконаний з магнітного матеріалу перемішуючий диск 5 діаметром «d» з центральним опорним стержнем 6 на нижній стороні. На іншій (верхній) стороні диска 5, закріплений, наприклад, приварений додатковий перемішуючий елемент, виконаний у вигляді розташованої у діаметральній площині диска пластини 7, розмірами «В*Н» (Фіг.2), яка перекриває рівень робочої рідини 8 в корпусі 1. Пластина 7, крім прямокутної, може мати форму трапеції 9 (на Фіг.2 показано пунктиром), яка приєднана до диска 5 більшою основою, що збільшує її поверхню для взаємодії з робочою рідиною 8. Привод диска 5 здійснюється від розташованих під дном 2 рівномірно розташованих по колу електромагнітів 10, які в імпульсному програмному режимі підключаються почергово до джерела живлення 11. Працює АК наступним чином. При вмиканні електромагнітного приводу електромагніти 10 утворюють обертаюче магнітне поле, яке притягує диск 5, внаслідок чого він приходить в коливальний навколо стержня 6 синусоїдальний рух. Коливаючись, диск 5 і пластина 7 здійснюють перемішування робочої рідини 8, диск 5 - переважно придонного шару, а пластина 7 - верхніх і середніх шарів. При цьому, пластина 7, переміщаючись, наприклад, по стрілці 12, переміщає одною стінкою центральну частину 13, робочої рідини (площею «В´Н») в радіальному напрямку і витісняє її пристінну частин у 14 через зазори «d» (Фіг.2) на тильну свою сторону. Внаслідок одночасного переміщення центральних і периферійних частин робочої рідини відбувається їх активне (змішування) перемішування. Крім цього, при коливанні пластини 7 в напрямку стрілки 15 (Фіг.1) внаслідок різних діаметрів «d» диска 5 та діаметра «d1» дна 4 корпусу 1, які контактують між собою в місці «а» і утворюють фрикційну передачу, пластина 7 приходить в повільний обертовий рух по стрілці 16 (Фіг.2), що інтенсифікує перемішування робочої рідини в коловому напрямку. В порівнянні з найближчим аналогом, пропонуємий АК за рахунок збільшення поверхні перемішуючого елемента 7, забезпечує додаткове перемішування робочої рідини та підвищення рівномірності розподілу в ній живильних речовин і клітин, що покращує умови для росту клітин і приводить до зростання продуктивності. Пропонована корисна модель не складна в реалізації та поліпшує гасіння піни на поверхні робочої рідини. 5 29484 6
