Апарат для культивування клітин

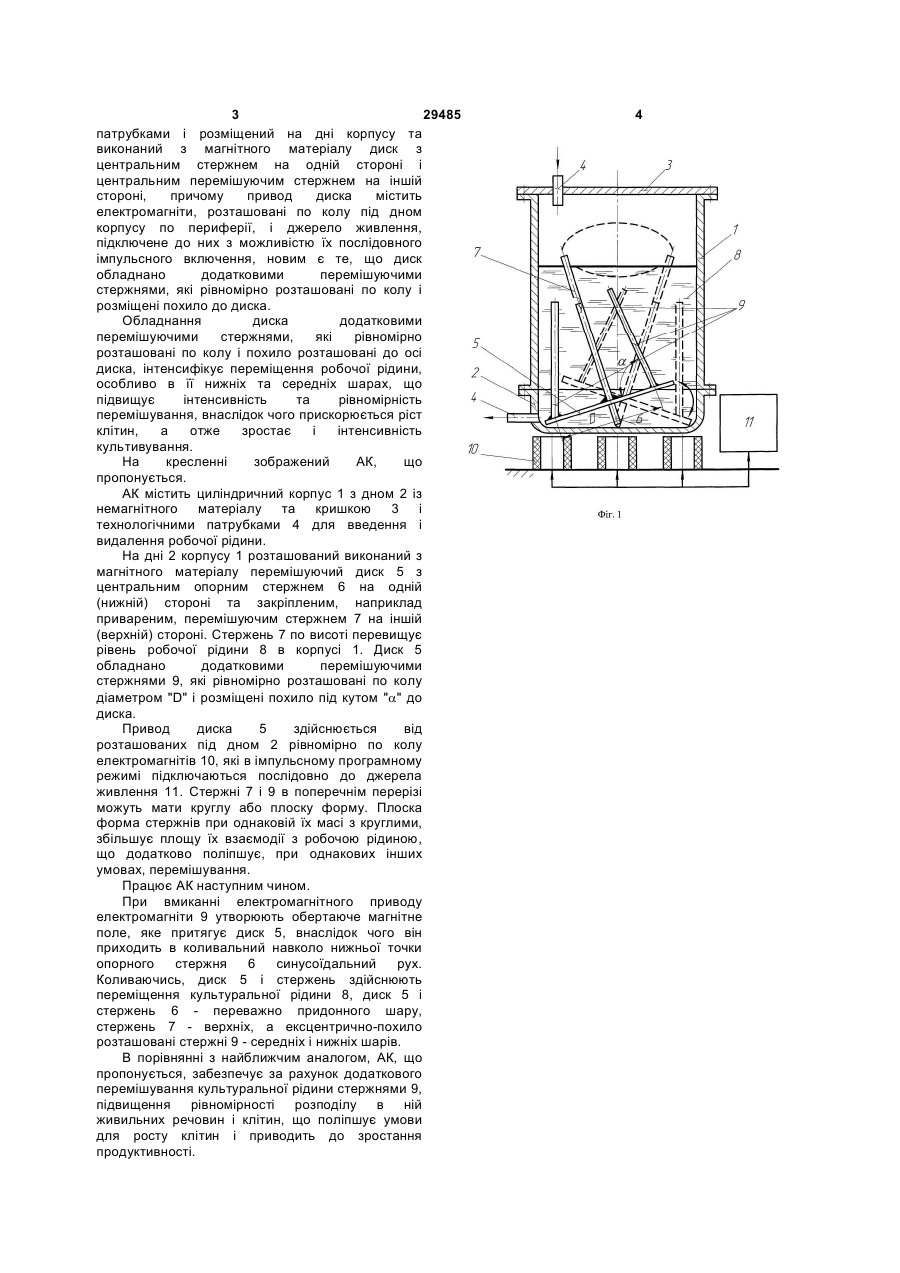

1. Апарат для культивування клітин, що містить циліндричний корпус з дном із немагнітного матеріалу та технологічними 3 29485 патрубками і розміщений на дні корпусу та виконаний з магнітного матеріалу диск з центральним стержнем на одній стороні і центральним перемішуючим стержнем на іншій стороні, причому привод диска містить електромагніти, розташовані по колу під дном корпусу по периферії, і джерело живлення, підключене до них з можливістю їх послідовного імпульсного включення, новим є те, що диск обладнано додатковими перемішуючими стержнями, які рівномірно розташовані по колу і розміщені похило до диска. Обладнання диска додатковими перемішуючими стержнями, які рівномірно розташовані по колу і похило розташовані до осі диска, інтенсифікує переміщення робочої рідини, особливо в її нижніх та середніх шарах, що підвищує інтенсивність та рівномірність перемішування, внаслідок чого прискорюється ріст клітин, а отже зростає і інтенсивність культивування. На кресленні зображений АК, що пропонується. АК містить циліндричний корпус 1 з дном 2 із немагнітного матеріалу та кришкою 3 і технологічними патрубками 4 для введення і видалення робочої рідини. На дні 2 корпусу 1 розташований виконаний з магнітного матеріалу перемішуючий диск 5 з центральним опорним стержнем 6 на одній (нижній) стороні та закріпленим, наприклад привареним, перемішуючим стержнем 7 на іншій (верхній) стороні. Стержень 7 по висоті перевищує рівень робочої рідини 8 в корпусі 1. Диск 5 обладнано додатковими перемішуючими стержнями 9, які рівномірно розташовані по колу діаметром "D" і розміщені похило під кутом "a" до диска. Привод диска 5 здійснюється від розташованих під дном 2 рівномірно по колу електромагнітів 10, які в імпульсному програмному режимі підключаються послідовно до джерела живлення 11. Стержні 7 і 9 в поперечнім перерізі можуть мати круглу або плоску форму. Плоска форма стержнів при однаковій їх масі з круглими, збільшує площу їх взаємодії з робочою рідиною, що додатково поліпшує, при однакових інших умовах, перемішування. Працює АК наступним чином. При вмиканні електромагнітного приводу електромагніти 9 утворюють обертаюче магнітне поле, яке притягує диск 5, внаслідок чого він приходить в коливальний навколо нижньої точки опорного стержня 6 синусоїдальний рух. Коливаючись, диск 5 і стержень здійснюють переміщення культуральної рідини 8, диск 5 і стержень 6 - переважно придонного шару, стержень 7 - верхніх, а ексцентрично-похило розташовані стержні 9 - середніх і нижніх шарів. В порівнянні з найближчим аналогом, АК, що пропонується, забезпечує за рахунок додаткового перемішування культуральної рідини стержнями 9, підвищення рівномірності розподілу в ній живильних речовин і клітин, що поліпшує умови для росту клітин і приводить до зростання продуктивності. 4
