Пристрій для дії на біооб’єкт

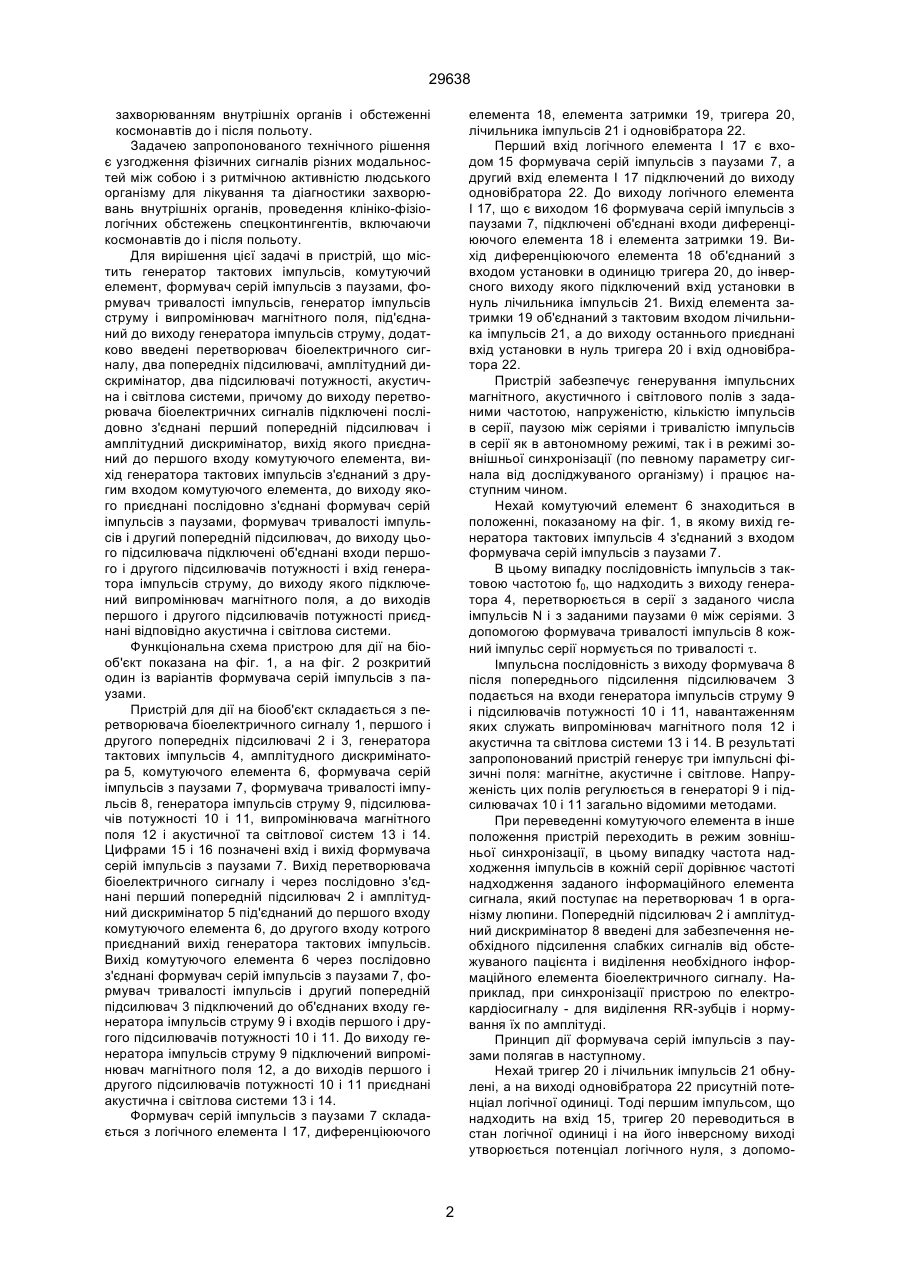

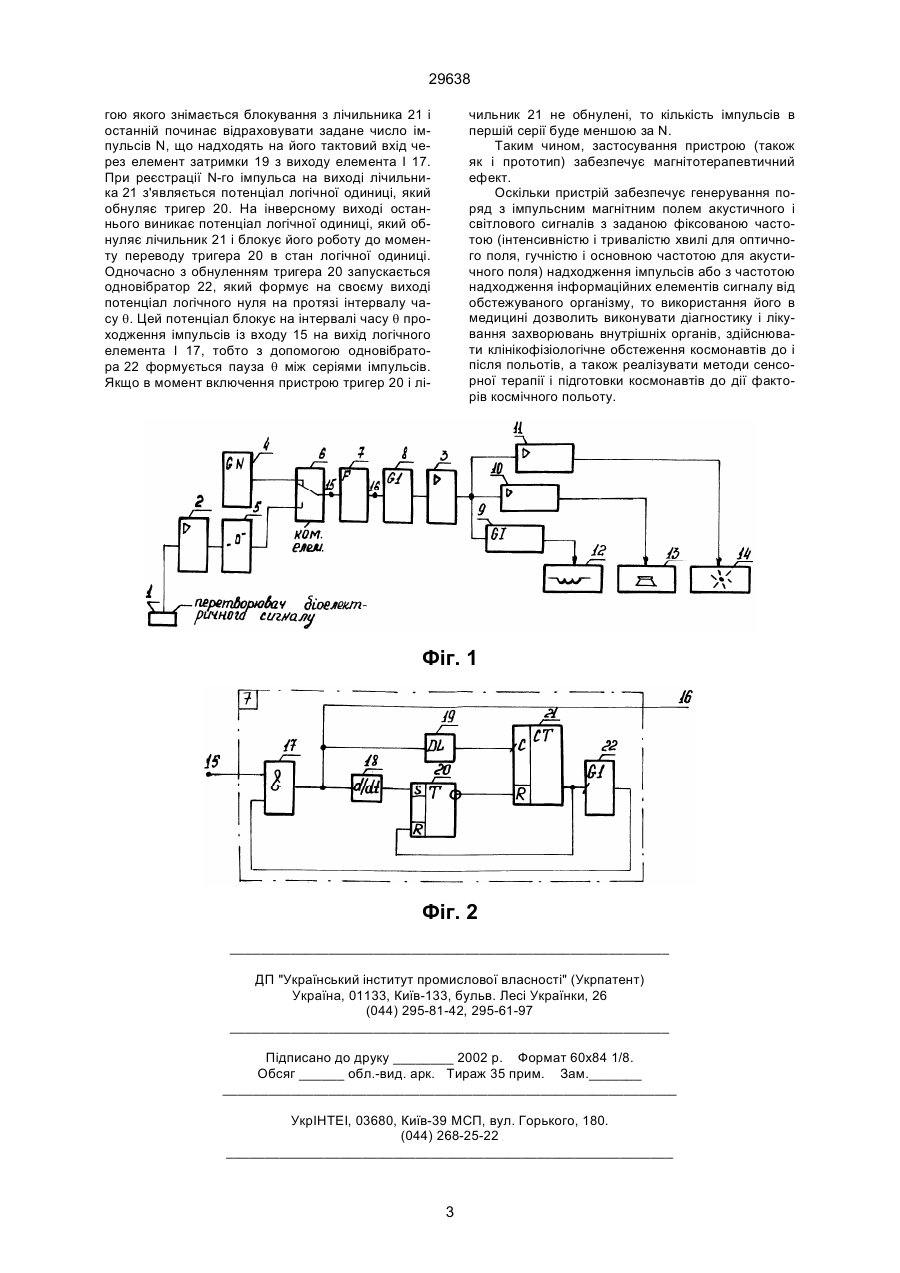

Пристрій для дії на біооб'єкт, що містить генератор тактових імпульсів, комутуючий елемент, формувач серій імпульсів з паузами, формувач тривалості імпульсів, генератор імпульсів струму і випромінювач магнітного поля, під'єднаний до виходу генератора імпульсів струму, який відрізняється тим, що в нього додатково введені перетворювач біоелектричного сигналу, два попередніх 29638 захворюванням внутрішніх органів і обстеженні космонавтів до і після польоту. Задачею запропонованого технічного рішення є узгодження фізичних сигналів різних модальностей між собою і з ритмічною активністю людського організму для лікування та діагностики захворювань внутрішніх органів, проведення клініко-фізіологічних обстежень спецконтингентів, включаючи космонавтів до і після польоту. Для вирішення цієї задачі в пристрій, що містить генератор тактових імпульсів, комутуючий елемент, формувач серій імпульсів з паузами, формувач тривалості імпульсів, генератор імпульсів струму і випромінювач магнітного поля, під'єднаний до виходу генератора імпульсів струму, додатково введені перетворювач біоелектричного сигналу, два попередніх підсилювачі, амплітудний дискримінатор, два підсилювачі потужності, акустична і світлова системи, причому до виходу перетворювача біоелектричних сигналів підключені послідовно з'єднані перший попередній підсилювач і амплітудний дискримінатор, вихід якого приєднаний до першого входу комутуючого елемента, вихід генератора тактових імпульсів з'єднаний з другим входом комутуючого елемента, до виходу якого приєднані послідовно з'єднані формувач серій імпульсів з паузами, формувач тривалості імпульсів і другий попередній підсилювач, до виходу цього підсилювача підключені об'єднані входи першого і другого підсилювачів потужності і вхід генератора імпульсів струму, до виходу якого підключений випромінювач магнітного поля, а до виходів першого і другого підсилювачів потужності приєднані відповідно акустична і світлова системи. Функціональна схема пристрою для дії на біооб'єкт показана на фіг. 1, а на фіг. 2 розкритий один із варіантів формувача серій імпульсів з паузами. Пристрій для дії на біооб'єкт складається з перетворювача біоелектричного сигналу 1, першого і другого попередніх підсилювачі 2 і 3, генератора тактових імпульсів 4, амплітудного дискримінатора 5, комутуючого елемента 6, формувача серій імпульсів з паузами 7, формувача тривалості імпульсів 8, генератора імпульсів струму 9, підсилювачів потужності 10 і 11, випромінювача магнітного поля 12 і акустичної та світлової систем 13 і 14. Цифрами 15 і 16 позначені вхід і вихід формувача серій імпульсів з паузами 7. Вихід перетворювача біоелектричного сигналу і через послідовно з'єднані перший попередній підсилювач 2 і амплітудний дискримінатор 5 під'єднаний до першого входу комутуючого елемента 6, до другого входу котрого приєднаний вихід генератора тактових імпульсів. Вихід комутуючого елемента 6 через послідовно з'єднані формувач серій імпульсів з паузами 7, формувач тривалості імпульсів і другий попередній підсилювач 3 підключений до об'єднаних входу генератора імпульсів струму 9 і входів першого і другого підсилювачів потужності 10 і 11. До виходу генератора імпульсів струму 9 підключений випромінювач магнітного поля 12, а до виходів першого і другого підсилювачів потужності 10 і 11 приєднані акустична і світлова системи 13 і 14. Формувач серій імпульсів з паузами 7 складається з логічного елемента І 17, диференціюючого елемента 18, елемента затримки 19, тригера 20, лічильника імпульсів 21 і одновібратора 22. Перший вхід логічного елемента І 17 є входом 15 формувача серій імпульсів з паузами 7, а другий вхід елемента І 17 підключений до виходу одновібратора 22. До виходу логічного елемента І 17, що є виходом 16 формувача серій імпульсів з паузами 7, підключені об'єднані входи диференціюючого елемента 18 і елемента затримки 19. Вихід диференціюючого елемента 18 об'єднаний з входом установки в одиницю тригера 20, до інверсного виходу якого підключений вхід установки в нуль лічильника імпульсів 21. Вихід елемента затримки 19 об'єднаний з тактовим входом лічильника імпульсів 21, а до виходу останнього приєднані вхід установки в нуль тригера 20 і вхід одновібратора 22. Пристрій забезпечує генерування імпульсних магнітного, акустичного і світлового полів з заданими частотою, напруженістю, кількістю імпульсів в серії, паузою між серіями і тривалістю імпульсів в серії як в автономному режимі, так і в режимі зовнішньої синхронізації (по певному параметру сигнала від досліджуваного організму) і працює наступним чином. Нехай комутуючий елемент 6 знаходиться в положенні, показаному на фіг. 1, в якому вихід генератора тактових імпульсів 4 з'єднаний з входом формувача серій імпульсів з паузами 7. В цьому випадку послідовність імпульсів з тактовою частотою f0, що надходить з виходу генератора 4, перетворюється в серії з заданого числа імпульсів N і з заданими паузами q між серіями. 3 допомогою формувача тривалості імпульсів 8 кожний імпульс серії нормується по тривалості t. Імпульсна послідовність з виходу формувача 8 після попереднього підсилення підсилювачем 3 подається на входи генератора імпульсів струму 9 і підсилювачів потужності 10 і 11, навантаженням яких служать випромінювач магнітного поля 12 і акустична та світлова системи 13 і 14. В результаті запропонований пристрій генерує три імпульсні фізичні поля: магнітне, акустичне і світлове. Напруженість цих полів регулюється в генераторі 9 і підсилювачах 10 і 11 загально відомими методами. При переведенні комутуючого елемента в інше положення пристрій переходить в режим зовнішньої синхронізації, в цьому випадку частота надходження імпульсів в кожній серії дорівнює частоті надходження заданого інформаційного елемента сигнала, який поступає на перетворювач 1 в організму люпини. Попередній підсилювач 2 і амплітудний дискримінатор 8 введені для забезпечення необхідного підсилення слабких сигналів від обстежуваного пацієнта і виділення необхідного інформаційного елемента біоелектричного сигналу. Наприклад, при синхронізації пристрою по електрокардіосигналу - для виділення RR-зубців і нормування їх по амплітуді. Принцип дії формувача серій імпульсів з паузами полягав в наступному. Нехай тригер 20 і лічильник імпульсів 21 обнулені, а на виході одновібратора 22 присутній потенціал логічної одиниці. Тоді першим імпульсом, що надходить на вхід 15, тригер 20 переводиться в стан логічної одиниці і на його інверсному виході утворюється потенціал логічного нуля, з допомо 2 29638 гою якого знімається блокування з лічильника 21 і останній починає відраховувати задане число імпульсів N, що надходять на його тактовий вхід через елемент затримки 19 з виходу елемента І 17. При реєстрації N-го імпульса на виході лічильника 21 з'являється потенціал логічної одиниці, який обнуляє тригер 20. На інверсному виході останнього виникає потенціал логічної одиниці, який обнуляє лічильник 21 і блокує його роботу до моменту переводу тригера 20 в стан логічної одиниці. Одночасно з обнуленням тригера 20 запускається одновібратор 22, який формує на своєму виході потенціал логічного нуля на протязі інтервалу часу q. Цей потенціал блокує на інтервалі часу q проходження імпульсів із входу 15 на вихід логічного елемента І 17, тобто з допомогою одновібратора 22 формується пауза q між серіями імпульсів. Якщо в момент включення пристрою тригер 20 і лі чильник 21 не обнулені, то кількість імпульсів в першій серії буде меншою за N. Таким чином, застосування пристрою (також як і прототип) забезпечує магнітотерапевтичний ефект. Оскільки пристрій забезпечує генерування поряд з імпульсним магнітним полем акустичного і світлового сигналів з заданою фіксованою частотою (інтенсивністю і тривалістю хвилі для оптичного поля, гучністю і основною частотою для акустичного поля) надходження імпульсів або з частотою надходження інформаційних елементів сигналу від обстежуваного організму, то використання його в медицині дозволить виконувати діагностику і лікування захворювань внутрішніх органів, здійснювати клінікофізіологічне обстеження космонавтів до і після польотів, а також реалізувати методи сенсорної терапії і підготовки космонавтів до дії факторів космічного польоту. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
