Електрофільтр

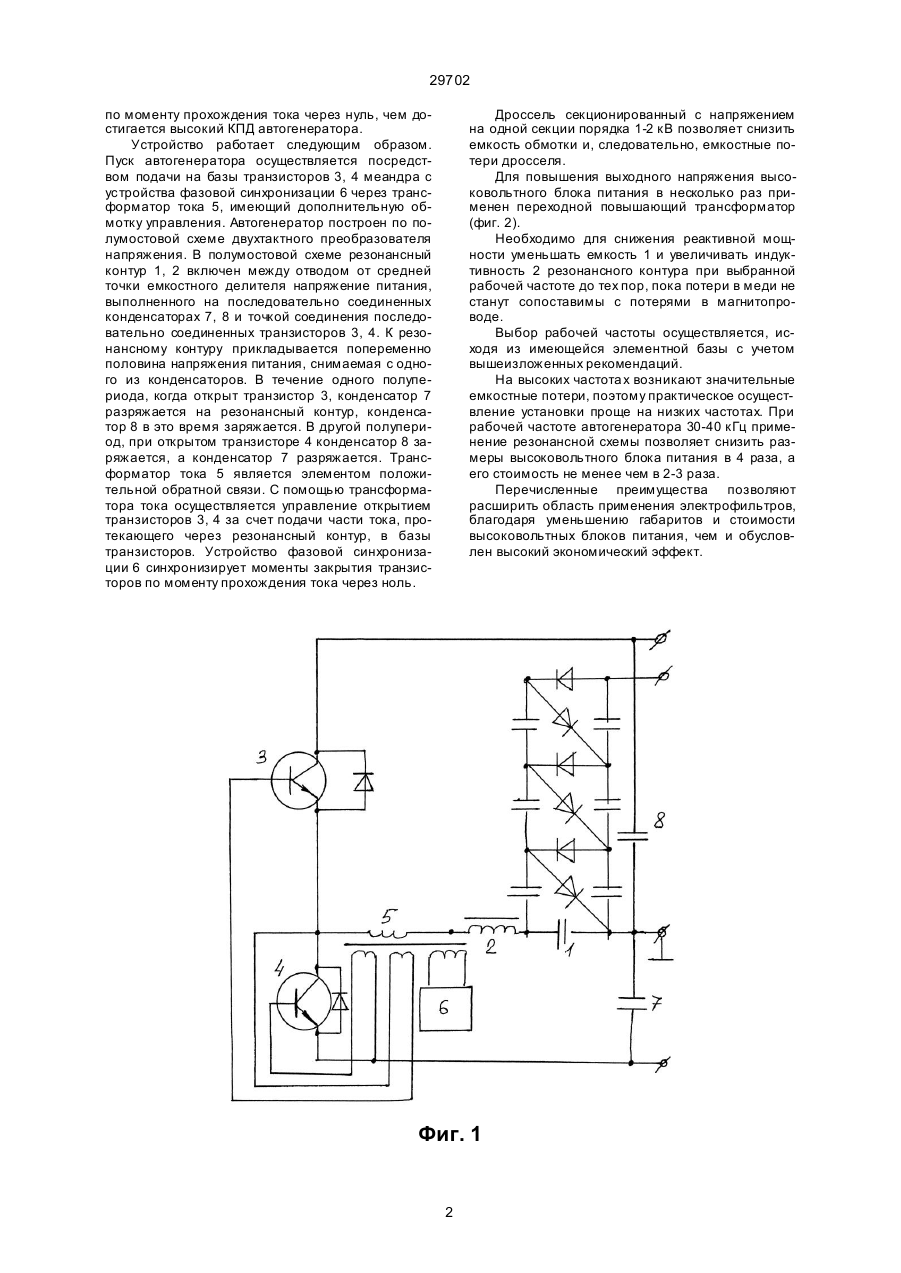

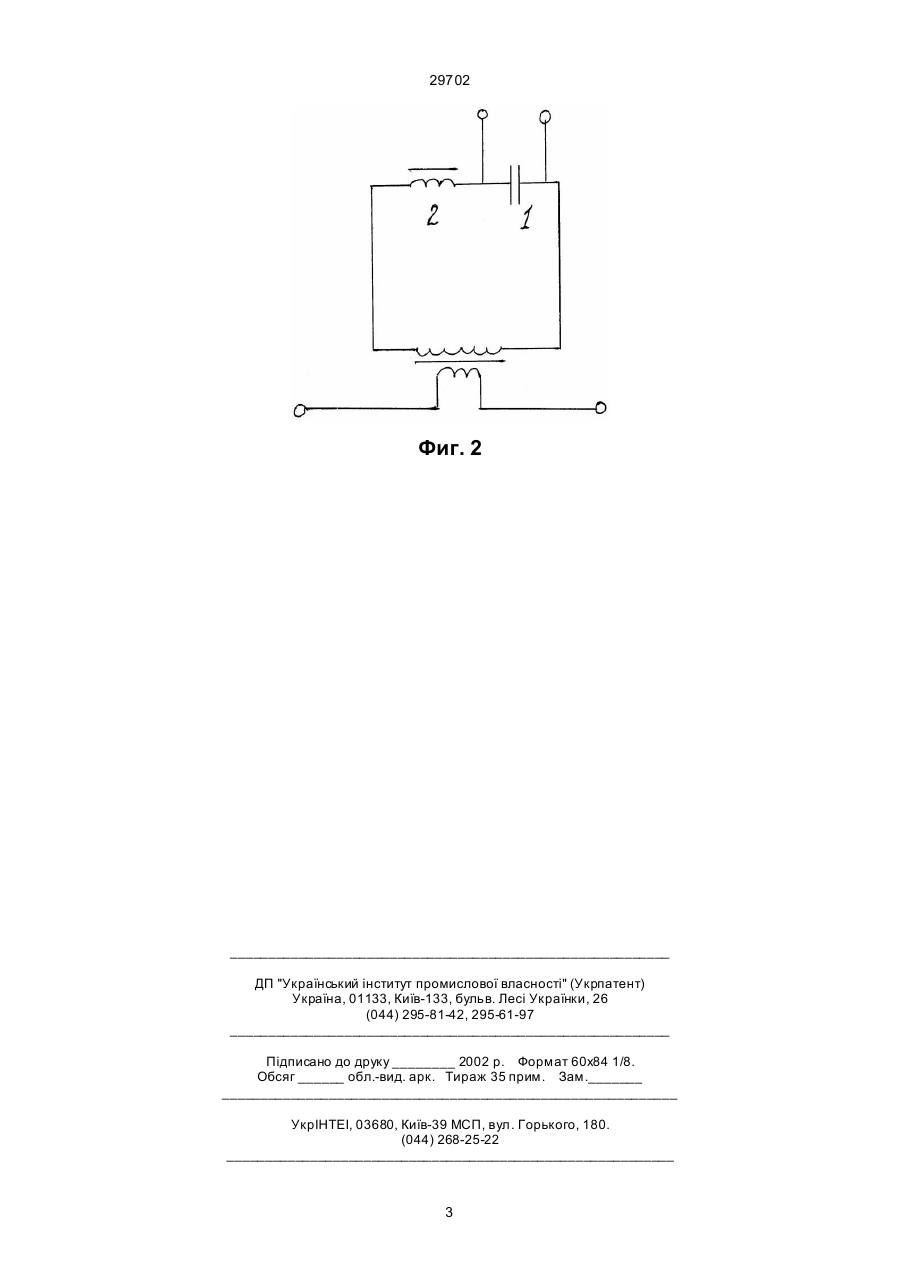

1. Электрофильтр, содержащий источник высокого напряжения с повышающим трансформатором и умножителем напряжения, отличающийся тем, что он выполнен в виде высоковольтного резонансною блока питания, содержащего автогенератор с фазовой синхронизацией для раскачки резонансного контура. 2. Электрофильтр по п. 1, отличающийся тем, что он содержит переходной повышающий трансформатор с малым коэффициентом трансформации. (19) (21) 96124847 (22) 24.12.1996 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Войтенко Володимир Панасович, Фещенко Галина Олегівна, Харьковський Борис Тимофійович (73) СХІДНОУКРАЇНСЬКИЙ ДЕРЖАВНИЙ УНІВЕРСИТЕТ 29702 по моменту прохождения тока через нуль, чем достигается высокий КПД автогенератора. Устройство работает следующим образом. Пуск автогенератора осуществляется посредством подачи на базы транзисторов 3, 4 меандра с устройства фазовой синхронизации 6 через трансформатор тока 5, имеющий дополнительную обмотку управления. Автогенератор построен по полумостовой схеме двухтактного преобразователя напряжения. В полумостовой схеме резонансный контур 1, 2 включен между отводом от средней точки емкостного делителя напряжение питания, выполненного на последовательно соединенных конденсаторах 7, 8 и точкой соединения последовательно соединенных транзисторов 3, 4. К резонансному контуру прикладывается попеременно половина напряжения питания, снимаемая с одного из конденсаторов. В течение одного полупериода, когда открыт транзистор 3, конденсатор 7 разряжается на резонансный контур, конденсатор 8 в это время заряжается. В другой полупериод, при открытом транзисторе 4 конденсатор 8 заряжается, а конденсатор 7 разряжается. Трансформатор тока 5 является элементом положительной обратной связи. С помощью трансформатора тока осуществляется управление открытием транзисторов 3, 4 за счет подачи части тока, протекающего через резонансный контур, в базы транзисторов. Устройство фазовой синхронизации 6 синхронизирует моменты закрытия транзисторов по моменту прохождения тока через ноль. Дроссель секционированный с напряжением на одной секции порядка 1-2 кВ позволяет снизить емкость обмотки и, следовательно, емкостные потери дросселя. Для повышения выходного напряжения высоковольтного блока питания в несколько раз применен переходной повышающий трансформатор (фиг. 2). Необходимо для снижения реактивной мощности уменьшать емкость 1 и увеличивать индуктивность 2 резонансного контура при выбранной рабочей частоте до тех пор, пока потери в меди не станут сопоставимы с потерями в магнитопроводе. Выбор рабочей частоты осуществляется, исходя из имеющейся элементной базы с учетом вышеизложенных рекомендаций. На высоких частота х возникают значительные емкостные потери, поэтому практическое осуществление установки проще на низких частотах. При рабочей частоте автогенератора 30-40 кГц применение резонансной схемы позволяет снизить размеры высоковольтного блока питания в 4 раза, а его стоимость не менее чем в 2-3 раза. Перечисленные преимущества позволяют расширить область применения электрофильтров, благодаря уменьшению габаритов и стоимости высоковольтных блоков питания, чем и обусловлен высокий экономический эффект. Фиг. 1 2 29702 Фиг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
