Магнітопровід трифазного трансформатора

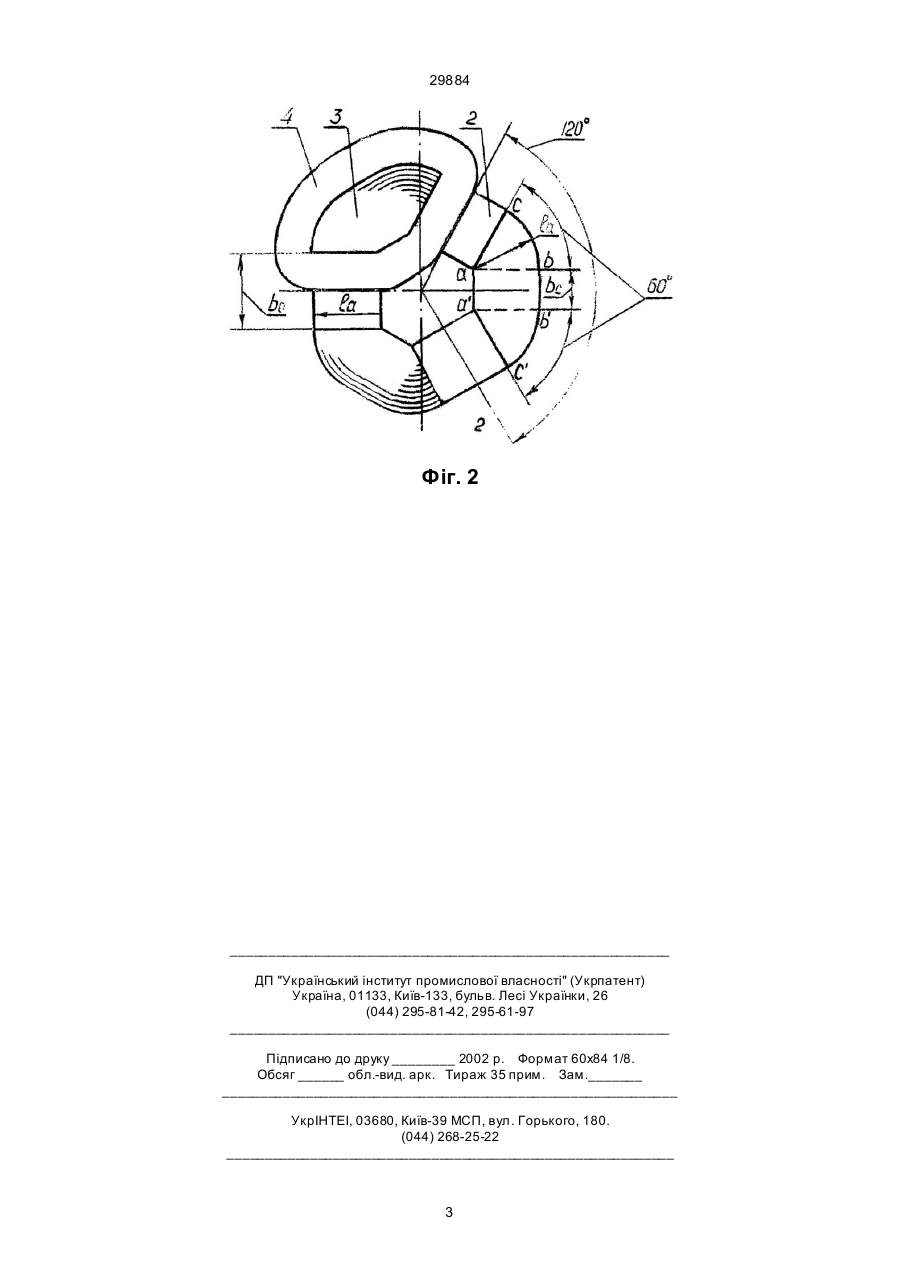

Магнітопровід трифазного трансформатора, що містить два кільцевих ярма і три стержні, які розміщені між торцями ярем і розташовані один від одного під кутом 120°, який відрізняється тим, що внутрішній контур кожного ярма виконан в вигляді симетричного шестигранника, а перетин кожного стержня має вигляд двох секторів, що утворені радіусом, рівним довжині ярма, і центральними кутами, рівними 60°, та розташованим між секторами прямокутником з довжиною, рівною довжині грані ярма на стику зі стержнем. (19) (21) 97104852 (22) 02.10.1997 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Ставинський Андрій Андрійович, Пікало Віталій Іванович, Ставинський Ростислав Андрійович, Пікало Олексій Віталійович (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ МОРСЬКИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 29884 вжиною, рівною довжині ярма і шириною рівною довжині грані ярма на стиску зі стержнем. Сполучення конструктивних особливостей магнітопровода, створених за рахунок виготовлення внутрішнього контура кожного із ярем у виді симетричного шестигранника і стержнів з перетином у виді двох секторів, утворених радіусом рівним довжині ярма і центральними кутами 60°, і розташованих між секторами прямокутником з довжиною рівною довжині ярма і шириною, рівною довжині грані ярма на стику зі стержнем, дозволяє одержати симетричний просторовий магнітопровід з мінімальною довжиною середньої силової магнітної лінії поля в ярмі, що при заданому середньому значенні індукції забезпечує мінімальну масу та витрати в сталі магнітопровода. Застосовно до трансформаторів малої потужності запропонована геометрія магнітопровода, у зв'язку з відповідністю конфігурацій ярм і стержнів в місцях зіткнення, забезпечує зменшення середньої довжини витків і маси обмоток. Матеріалоємність трифазного трансформатора малої потужності понижується при цьому на 15¸30%. Сущність винаходу пояснюється кресленнями. На фіг. 1 зображений загальний вид трифазного трансформатора малої потужності з магнітопроводом запропонованої конструкції. Креслення, приведене на фіг. 2, пояснює особливості конструкції і геометрії магнітопровода. Трансформатор (фіг. 1) має симетричний просторовий магнітопровід 1 складений з двох ярм 2 і трьох стержнів 3, між якими укладені катушки 4 трьохфазних обмоток первинної і вторинної напруг. Магнітопровід 1 з катушками 4 змонтовані і зафіксовані у корпусі 5 трансформатора. Внутрішній контур кожного із ярм 2 виготовлений у виді симетричного шестигранника (фіг. 2), а перетин кожного із стержнів 3 складається з двох секторів abc i a'b'c' утворених радіусом la, рівним довжині ярма 2 і центральними кутами 60°, і розташованими між секторами прямокутником abb'a' з довжиною, рівною довжині ярма la і шириною, рівною довжині bc грані ярма 2 на стику зі стержнем 3. При дії трансформатора запропонованої конструкції довжина силової лінії магнітного потоку в зоні нейтралі ярма 2 рівна ширині b 0 обмоткового вікна (фіг. 2) постійного перетину, таким чином мінімальна, що забезпечує мінімальну (приємливо до трансформаторів малої потужності) середню довжину витків катушок 4, а також максимальний коефіцієнт заповнення міддю простору обмоткового вікна шириною b0 між стержнями 3. Забезпечується можливість виготовлення трифазних трансформаторів малої потужності з підвищеним технічним рівнем. Фіг. 1 2 29884 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
