Іванченко Олесь Миколайович

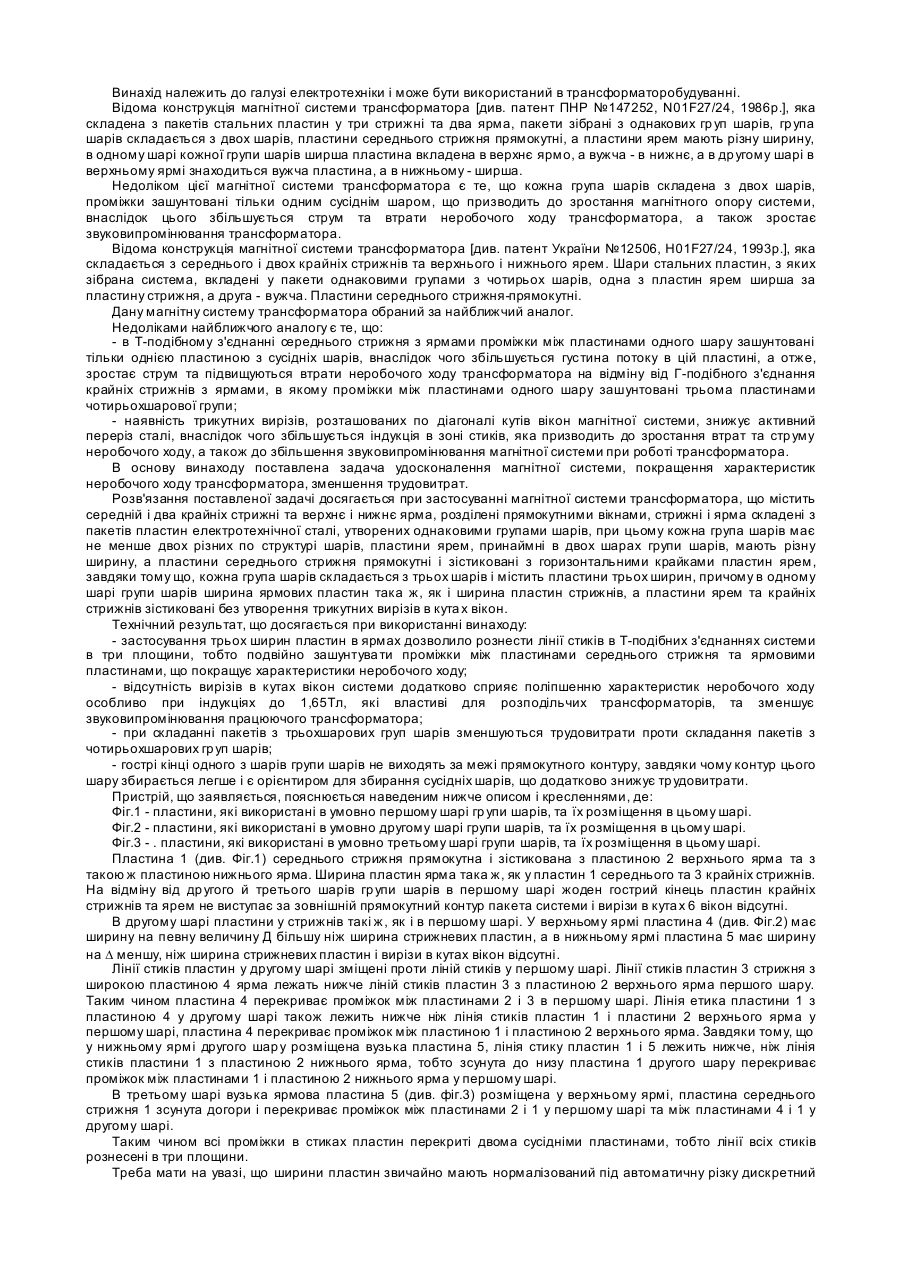

Номер патенту: 66650

Опубліковано: 10.04.2007

Автори: Іванченко Олесь Миколайович, Ендік Віталій Олександрович, Гура Юрій Леонідович

МПК: H01F 27/00

Мітки: система, трансформатора, магнітна

Формула / Реферат:

Магнітна система трансформатора, що містить середній і два крайніх стрижні та верхнє і нижнє ярма, розділені прямокутними вікнами, стрижні і ярма складені з пакетів пластин електротехнічної сталі, утворених однаковими групами шарів, при цьому кожна група шарів має не менше двох різних по структурі шарів, пластини ярем, принаймні в двох шарах групи шарів, мають різну ширину, а пластини середнього стрижня прямокутні і зістиковані з...

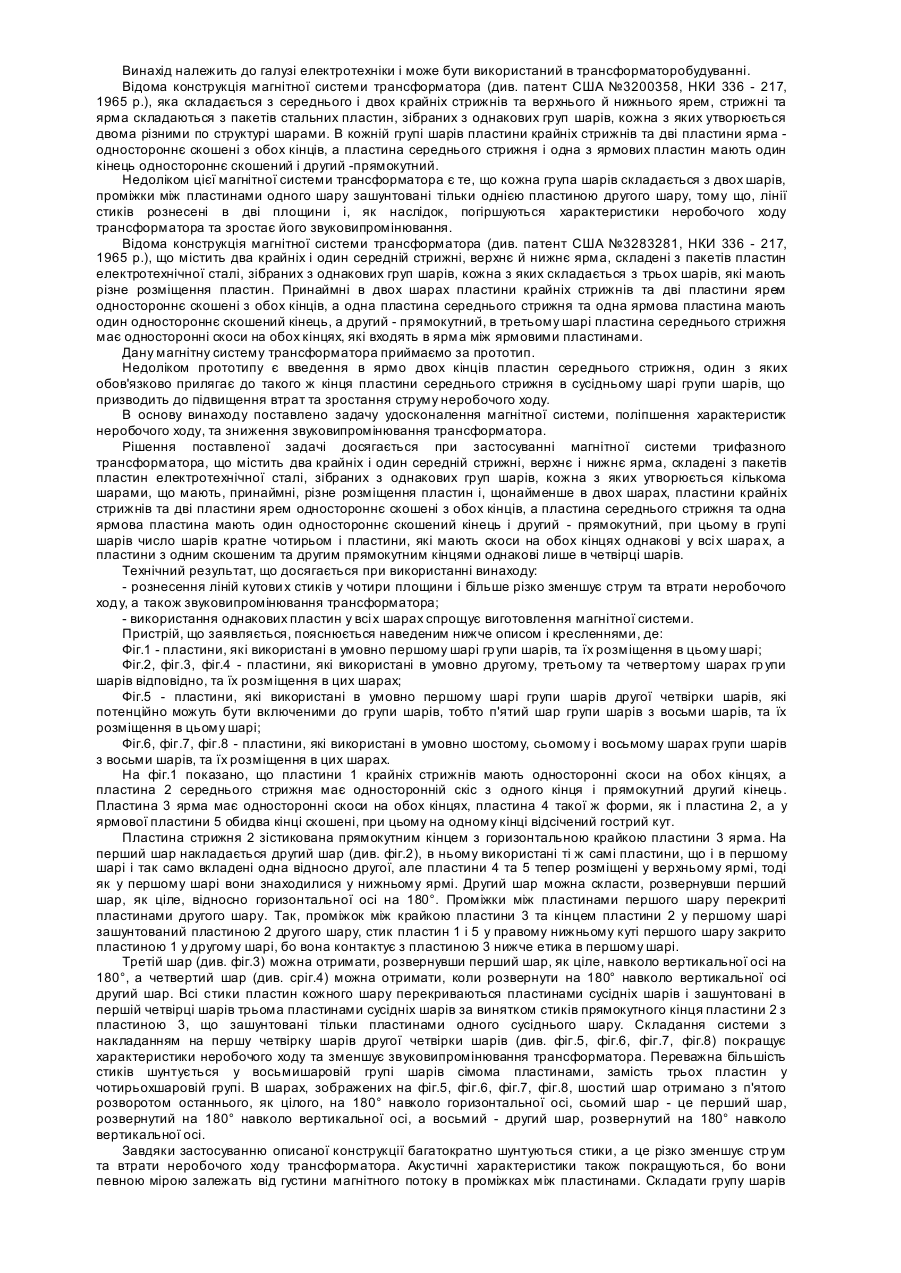

Номер патенту: 67274

Опубліковано: 15.06.2004

Автори: Смагин Олександр Петрович, Іванченко Олесь Миколайович

МПК: H01F 27/00

Мітки: система, трифазного, магнітна, трансформатора

Формула / Реферат:

Магнітна система трифазного трансформатора, що містить два крайніх і один середній стрижні, верхнє і нижнє ярма, складені з пакетів пластин електротехнічної сталі, зібраних з однакових груп шарів, кожна з яких утворюється кількома шарами, що мають, принаймні, різне розміщення пластин і, щонайменше в двох шарах, пластини крайніх стрижнів та дві пластини ярем односторонньо скошені з обох кінців, а пластина середнього стрижня та одна ярмова...

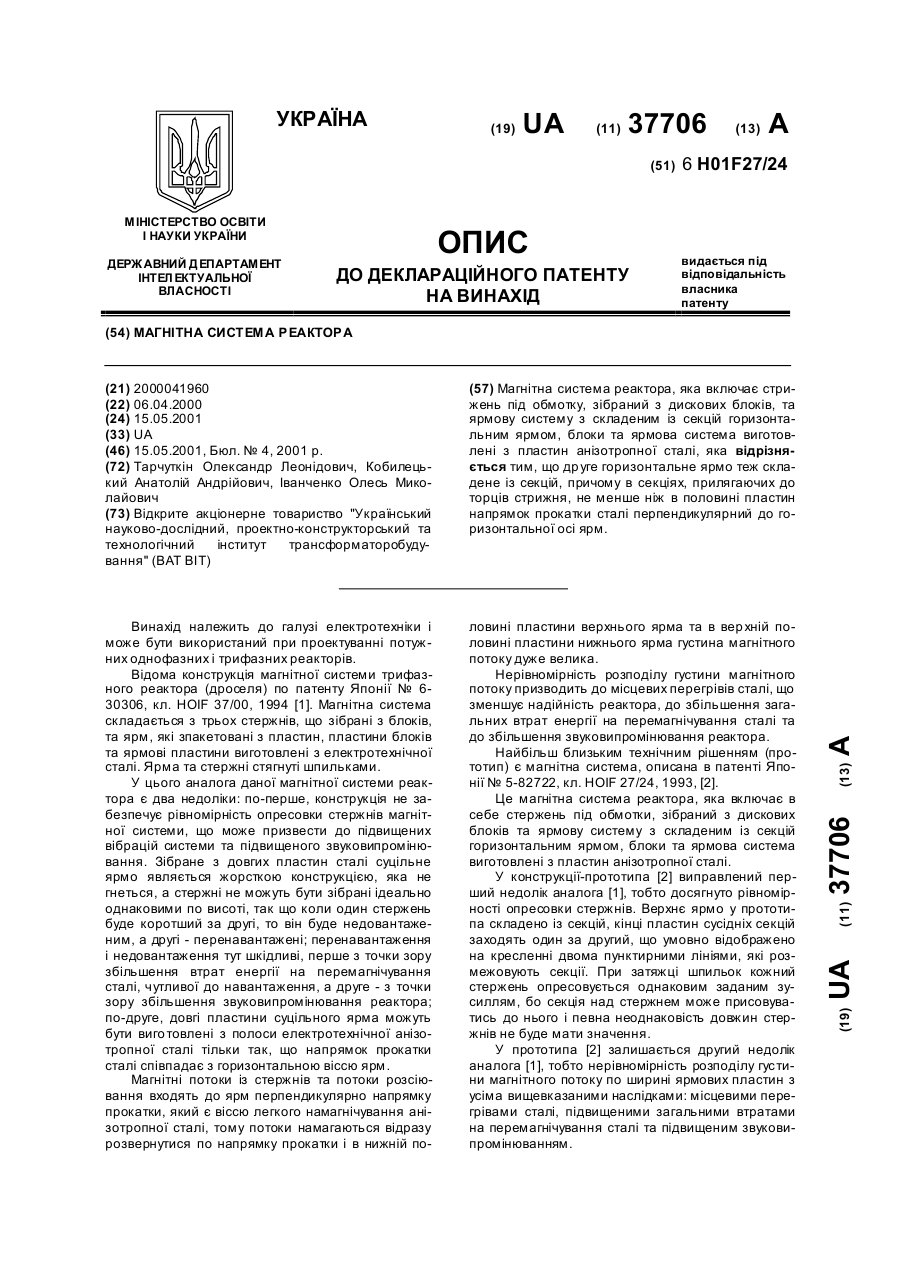

Номер патенту: 37706

Опубліковано: 15.05.2001

Автори: Іванченко Олесь Миколайович, Кобилецький Анатолій Андрійович, Тарчуткін Олександр Леонідович

МПК: H01F 27/24

Мітки: реактора, магнітна, система

Текст:

...та оточений обмоткою 3. Горизонтальні ярма 4 та 5 складені із секцій 6, 7, 8, 9, 10, 11, 12, причому, як слідує з формули винаходу, друге (нижнє) ярмо 5 має такі ж секції, як і перше ярмо 4. Блоки 2 відділені один від другого та від ярм 4, 5 дистанційними прокладками 13. Бронестержнева магнітна система, крім горизонтальних ярм 4 та 5, має ще й вертикальні ярмові частини 14, які додатково магнітно замикають кінці крайніх стержнів. Пластини...

Номер патенту: 38900

Опубліковано: 15.05.2001

Автори: Каналюк Віктор Леонідович, Іванченко Олесь Миколайович

МПК: H01F 27/24

Мітки: трансформатора, система, бронестрижньова, магнітна

Текст:

...стрижнів розміщені на рівні крайок горизонтальних пластин 3 бічного ярма. Разом з пластинами 3 вертикальні пластини 4 бічного ярма з'єднують через пластини 5 бічного ярма кінці крайнього стрижня. В нижньому торцевому ярмі пластин 6 дистанціюють розміщення нижніх кінців стрижневих пластин по відношенню до зовнішніх крайок пластин ярма. В верхніх кута х пластини 3 і 4 бічного ярма вкладені без виступів гострих кінців за крайки, як це має...

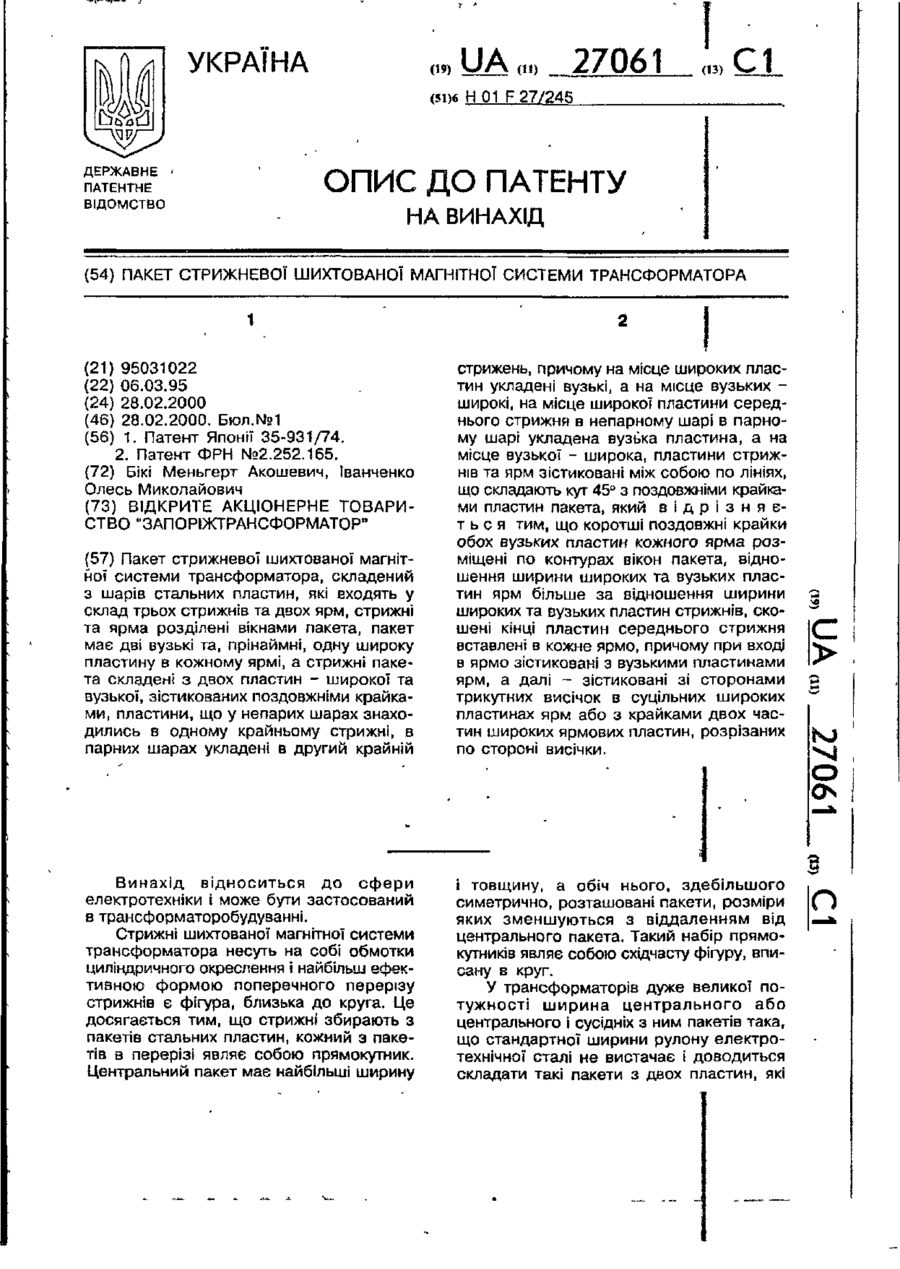

Номер патенту: 27061

Опубліковано: 28.02.2000

Автори: Бікі Меньгерт Акошевич, Іванченко Олесь Миколайович

МПК: H01F 27/245

Мітки: шихтованої, пакет, трансформатора, стрижневої, магнітної, системі

Формула / Реферат:

Пакет стрижневої шихтованої магнітної системи трансформатора, складений з шарів стальних пластин, які входять у склад трьох стрижнів та двох ярм, стрижні та ярма розділені вікнами пакета, пакет має дві вузькі та, принаймні, одну широку пластину в кожному ярмі, а стрижні пакета складені з двох пластин - широкої та вузької, зістикованих поздовжніми крайками, пластини, що у непарних шарах знаходились в одному крайньому стрижні, в парних шарах...

Номер патенту: 10020

Опубліковано: 30.09.1996

Автори: Кошель Михайло Васильович, Бікі Меньгерт Акошевич, Іванченко Олесь Миколайович

МПК: H01F 27/24

Мітки: шихтована, система, трансформатора, магнітна

Формула / Реферат:

Шихтована магнітна система трансформато­ра, яка складається з трьох стержнів, двох торце­вих і двох бокових ярм, причому усі частини системи розділені вікнами, пакети стержнів та ярм складені з однакових груп шарів стальних пластин, у всіх групах шарів пакета набір пластин у кожно­му шарі один і той же, пластини системи мають форму трапецій з кутами 45° при більшій основі і одним обрізаним перпендикулярно середнім лініям трапецій гострим...
