Перетворювач витрат електричного витратоміра

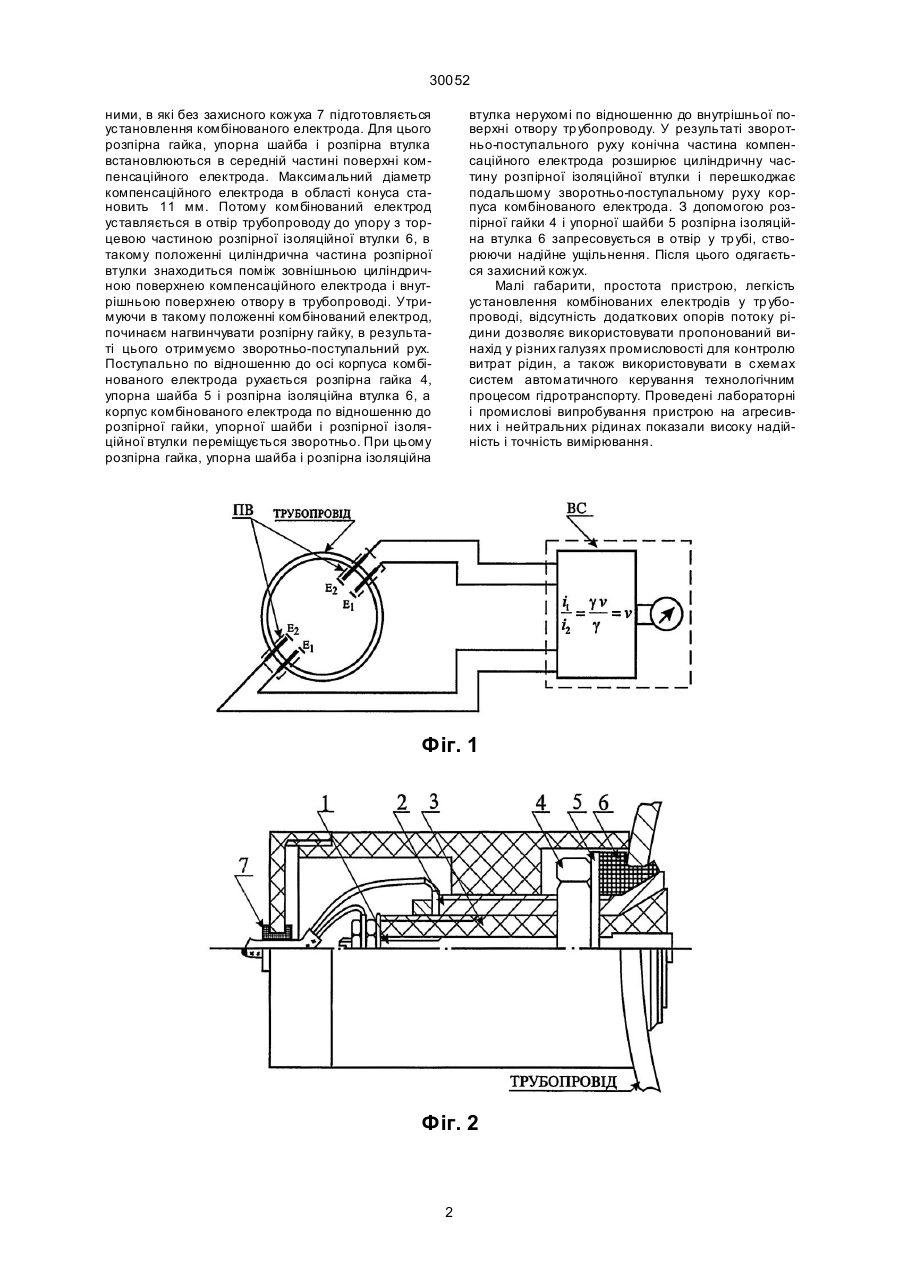

Перетворювач витрат електричного витратоміра з розташованими у тр убопроводі електрода 30052 ними, в які без захисного кожуха 7 підготовляється установлення комбінованого електрода. Для цього розпірна гайка, упорна шайба і розпірна втулка встановлюються в середній частині поверхні компенсаційного електрода. Максимальний діаметр компенсаційного електрода в області конуса становить 11 мм. Потому комбінований електрод уставляється в отвір трубопроводу до упору з торцевою частиною розпірної ізоляційної втулки 6, в такому положенні циліндрична частина розпірної втулки знаходиться поміж зовнішньою циліндричною поверхнею компенсаційного електрода і внутрішньою поверхнею отвору в трубопроводі. Утримуючи в такому положенні комбінований електрод, починаєм нагвинчувати розпірну гайку, в результаті цього отримуємо зворотньо-поступальний рух. Поступально по відношенню до осі корпуса комбінованого електрода рухається розпірна гайка 4, упорна шайба 5 і розпірна ізоляційна втулка 6, а корпус комбінованого електрода по відношенню до розпірної гайки, упорної шайби і розпірної ізоляційної втулки переміщується зворотньо. При цьому розпірна гайка, упорна шайба і розпірна ізоляційна втулка нерухомі по відношенню до внутрішньої поверхні отвору тр убопроводу. У результаті зворотньо-поступального руху конічна частина компенсаційного електрода розширює циліндричну частину розпірної ізоляційної втулки і перешкоджає подальшому зворотньо-поступальному руху корпуса комбінованого електрода. З допомогою розпірної гайки 4 і упорної шайби 5 розпірна ізоляційна втулка 6 запресовується в отвір у тр убі, створюючи надійне ущільнення. Після цього одягається захисний кожух. Малі габарити, простота пристрою, легкість установлення комбінованих електродів у тр убопроводі, відсутність додаткових опорів потоку рідини дозволяє використовувати пропонований винахід у різних галузях промисловості для контролю витрат рідин, а також використовувати в схемах систем автоматичного керування технологічним процесом гідротранспорту. Проведені лабораторні і промислові випробування пристрою на агресивних і нейтральних рідинах показали високу надійність і точність вимірювання. Фіг. 1 Фіг. 2 2 30052 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
