Пристрій для перемішування рідин у резервуарах
Текст

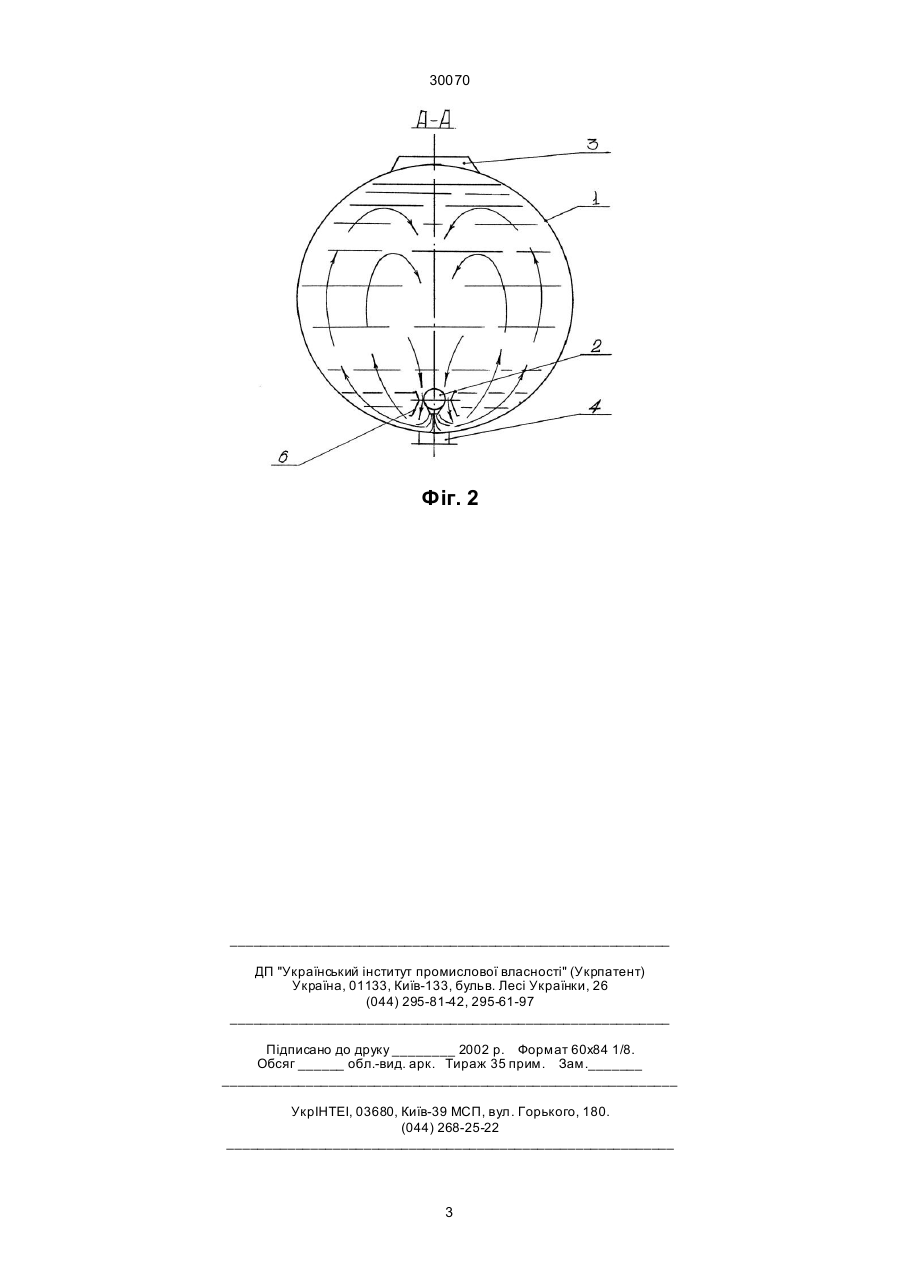

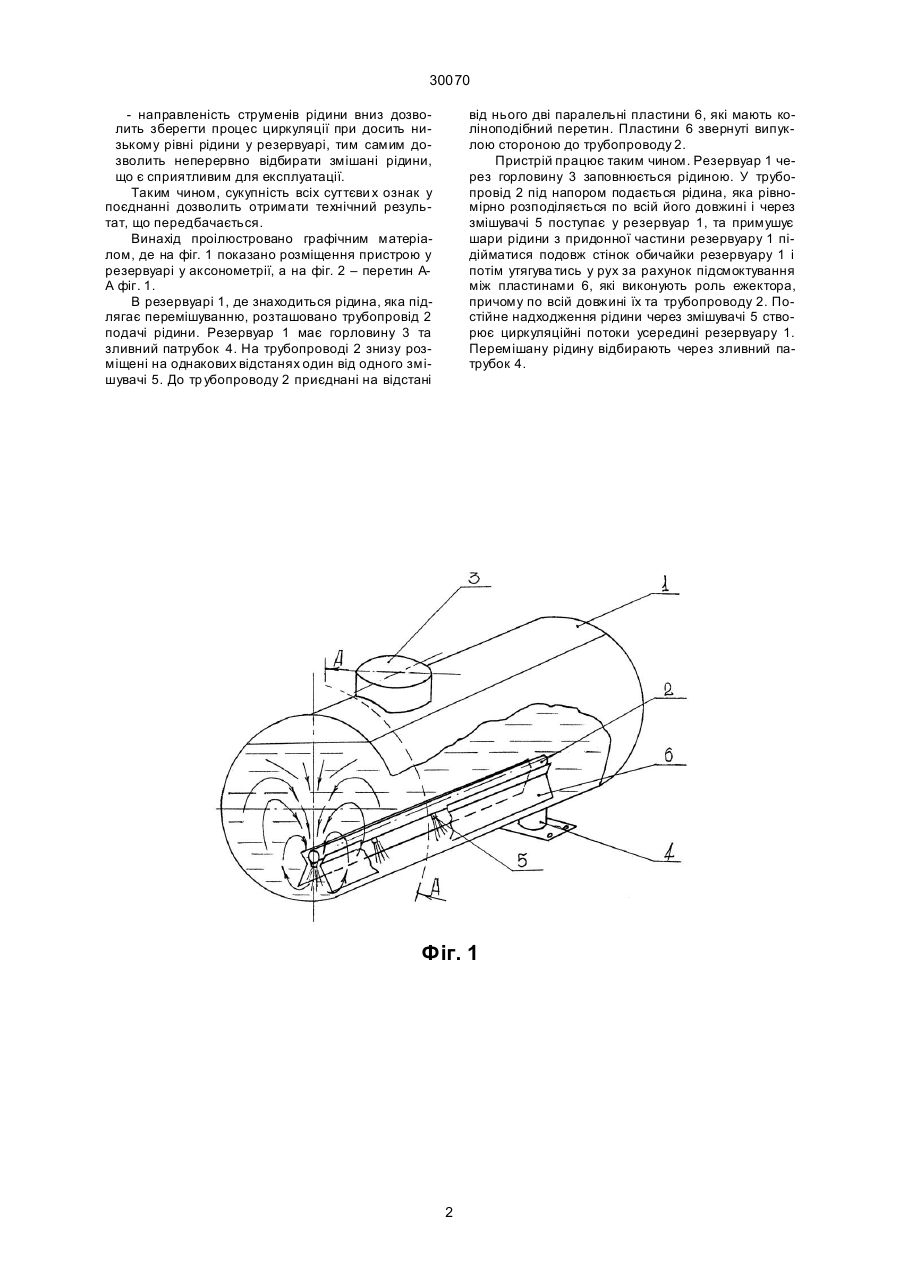

Пристрій для перемішування рідини у резервуарах, який включає трубопровід подачи рідини, 30070 - направленість струменів рідини вниз дозволить зберегти процес циркуляції при досить низькому рівні рідини у резервуарі, тим самим дозволить неперервно відбирати змішані рідини, що є сприятливим для експлуатації. Таким чином, сукупність всіх суттєви х ознак у поєднанні дозволить отримати технічний результат, що передбачається. Винахід проілюстровано графічним матеріалом, де на фіг. 1 показано розміщення пристрою у резервуарі у аксонометрії, а на фіг. 2 – перетин АА фіг. 1. В резервуарі 1, де знаходиться рідина, яка підлягає перемішуванню, розташовано трубопровід 2 подачі рідини. Резервуар 1 має горловину 3 та зливний патрубок 4. На трубопроводі 2 знизу розміщені на однакових відстанях один від одного змішувачі 5. До тр убопроводу 2 приєднані на відстані від нього дві паралельні пластини 6, які мають коліноподібний перетин. Пластини 6 звернуті випуклою стороною до трубопроводу 2. Пристрій працює таким чином. Резервуар 1 через горловину 3 заповнюється рідиною. У трубопровід 2 під напором подається рідина, яка рівномірно розподіляється по всій його довжині і через змішувачі 5 поступає у резервуар 1, та примушує шари рідини з придонної частини резервуару 1 підійматися подовж стінок обичайки резервуару 1 і потім утягува тись у рух за рахунок підсмоктування між пластинами 6, які виконують роль ежектора, причому по всій довжині їх та трубопроводу 2. Постійне надходження рідини через змішувачі 5 створює циркуляційні потоки усередині резервуару 1. Перемішану рідину відбирають через зливний патрубок 4. Фіг. 1 2 30070 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for mixing the liquid in the tanks
Автори англійськоюBekirov Rasim Nafaievych
Назва патенту російськоюУстройство для перемешивания жидкости в резервуарах
Автори російськоюБекиров Расим Нафаевич
МПК / Мітки
МПК: B01F 5/04
Мітки: перемішування, рідин, резервуарах, пристрій
Код посилання
<a href="https://ua.patents.su/3-30070-pristrijj-dlya-peremishuvannya-ridin-u-rezervuarakh.html" target="_blank" rel="follow" title="База патентів України">Пристрій для перемішування рідин у резервуарах</a>
