Витратомір
Номер патенту: 30464
Опубліковано: 15.11.2000
Автори: Гришанова Ірина Аркадіївна, Коробко Іван Васильович, Сергеєв Сергій Павлович
Формула / Реферат
Витратомір, що містить вимірювальний канал прямокутного перерізу з розміщеним в ньому із зазором чутливим елементом у вигляді пластини і перетворювача, який відрізняється тим, що додатково містить мембрану, корпус з компенсаційною порожниною, обмеженою мембраною, жорстко зв'язаною з чутливим елементом і розташованою перпендикулярно йому в корпусі, причому компенсаційна порожнина заповнена рідиною з великим питомим електричним опором, а перетворювач виконаний у вигляді тензорезисторів, з'єднаних у мостову вимірювальну схему, прикріплених до мембрани з боку компенсаційної порожнини.
Текст

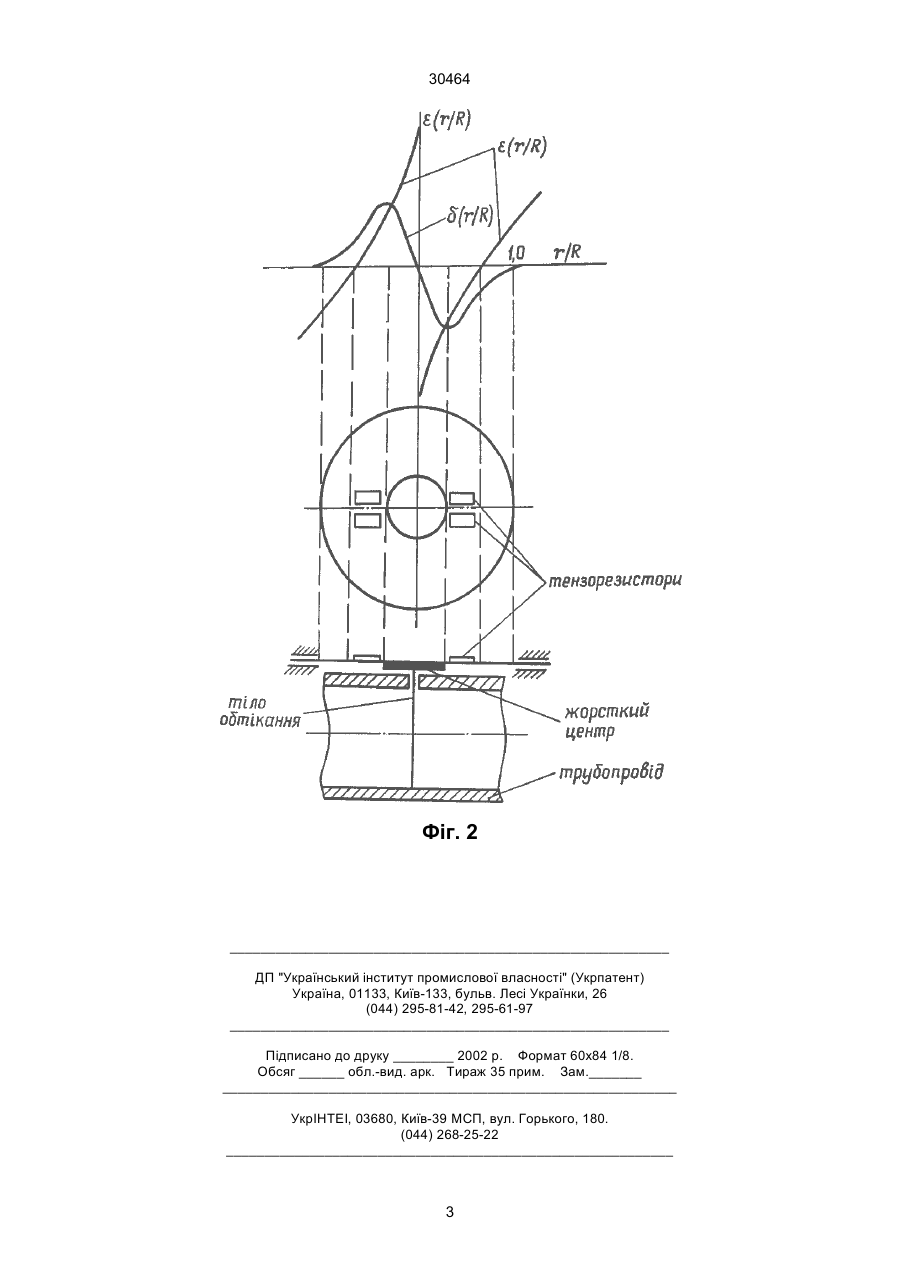

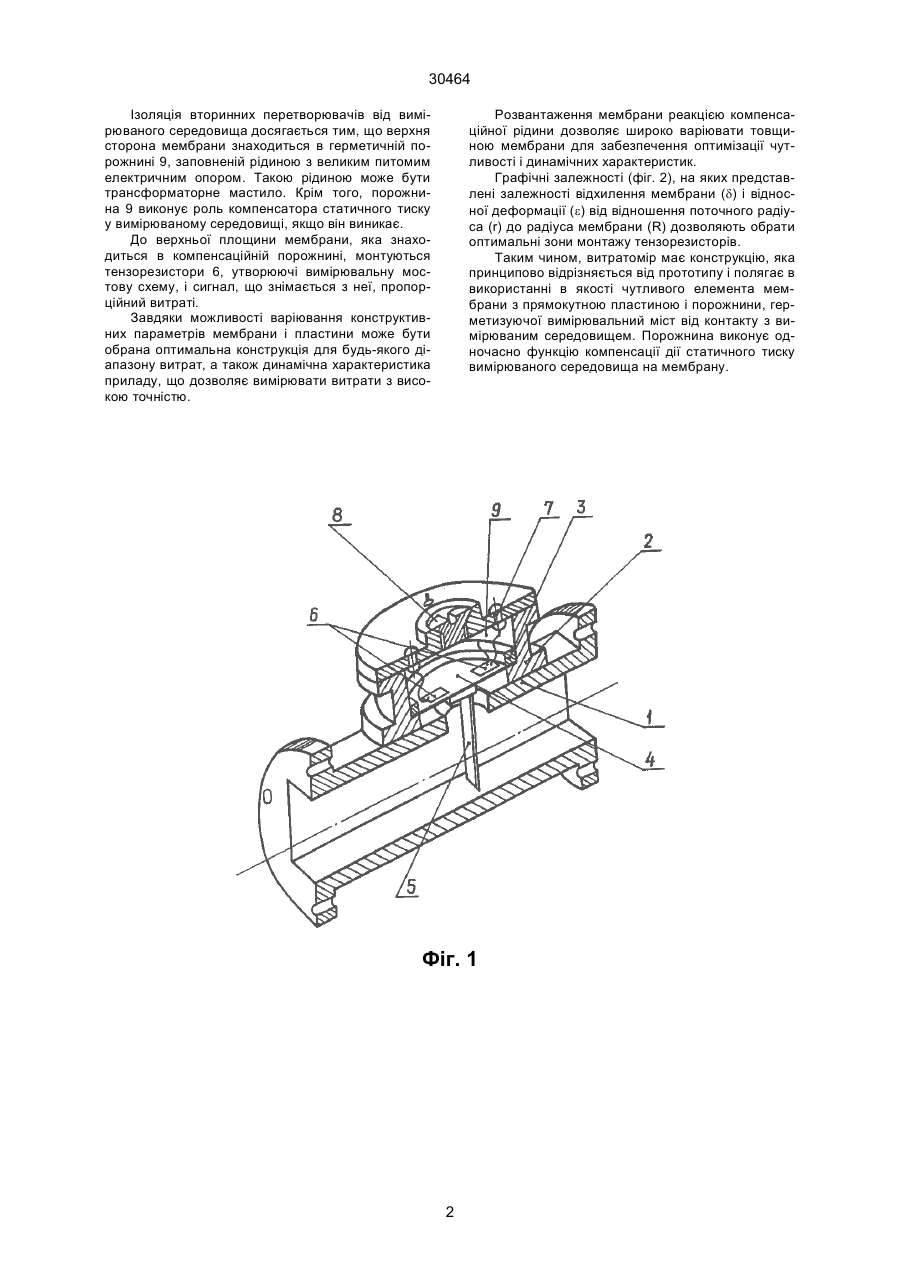

Витратомір, що містить вимірювальний канал прямокутного перерізу з розміщеним в ньому із зазором чутливим елементом у вигляді пластини і 30464 Ізоляція вторинних перетворювачів від вимірюваного середовища досягається тим, що верхня сторона мембрани знаходиться в герметичній порожнині 9, заповненій рідиною з великим питомим електричним опором. Такою рідиною може бути трансформаторне мастило. Крім того, порожнина 9 виконує роль компенсатора статичного тиску у вимірюваному середовищі, якщо він виникає. До верхньої площини мембрани, яка знаходиться в компенсаційній порожнині, монтуються тензорезистори 6, утворюючі вимірювальну мостову схему, і сигнал, що знімається з неї, пропорційний витраті. Завдяки можливості варіювання конструктивних параметрів мембрани і пластини може бути обрана оптимальна конструкція для будь-якого діапазону витрат, а також динамічна характеристика приладу, що дозволяє вимірювати витрати з високою точністю. Розвантаження мембрани реакцією компенсаційної рідини дозволяє широко варіювати товщиною мембрани для забезпечення оптимізації чутливості і динамічних характеристик. Графічні залежності (фіг. 2), на яких представлені залежності відхилення мембрани (d) і відносної деформації (e) від відношення поточного радіуса (r) до радіуса мембрани (R) дозволяють обрати оптимальні зони монтажу тензорезисторів. Таким чином, витратомір має конструкцію, яка принципово відрізняється від прототипу і полягає в використанні в якості чутливого елемента мембрани з прямокутною пластиною і порожнини, герметизуючої вимірювальний міст від контакту з вимірюваним середовищем. Порожнина виконує одночасно функцію компенсації дії статичного тиску вимірюваного середовища на мембрану. Фіг. 1 2 30464 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюFlow rate meter
Автори англійськоюKorobko Ivan Vasyliovych, Hryshanova Iryna Arkadiivna, Serheiev Serhii Pavlovych
Назва патенту російськоюРасходомер
Автори російськоюКоробко Иван Васильевич, Гришанова Ирина Аркадиевна, Сергеев Сергей Павлович
МПК / Мітки
МПК: G01F 1/20
Мітки: витратомір
