Тепломір

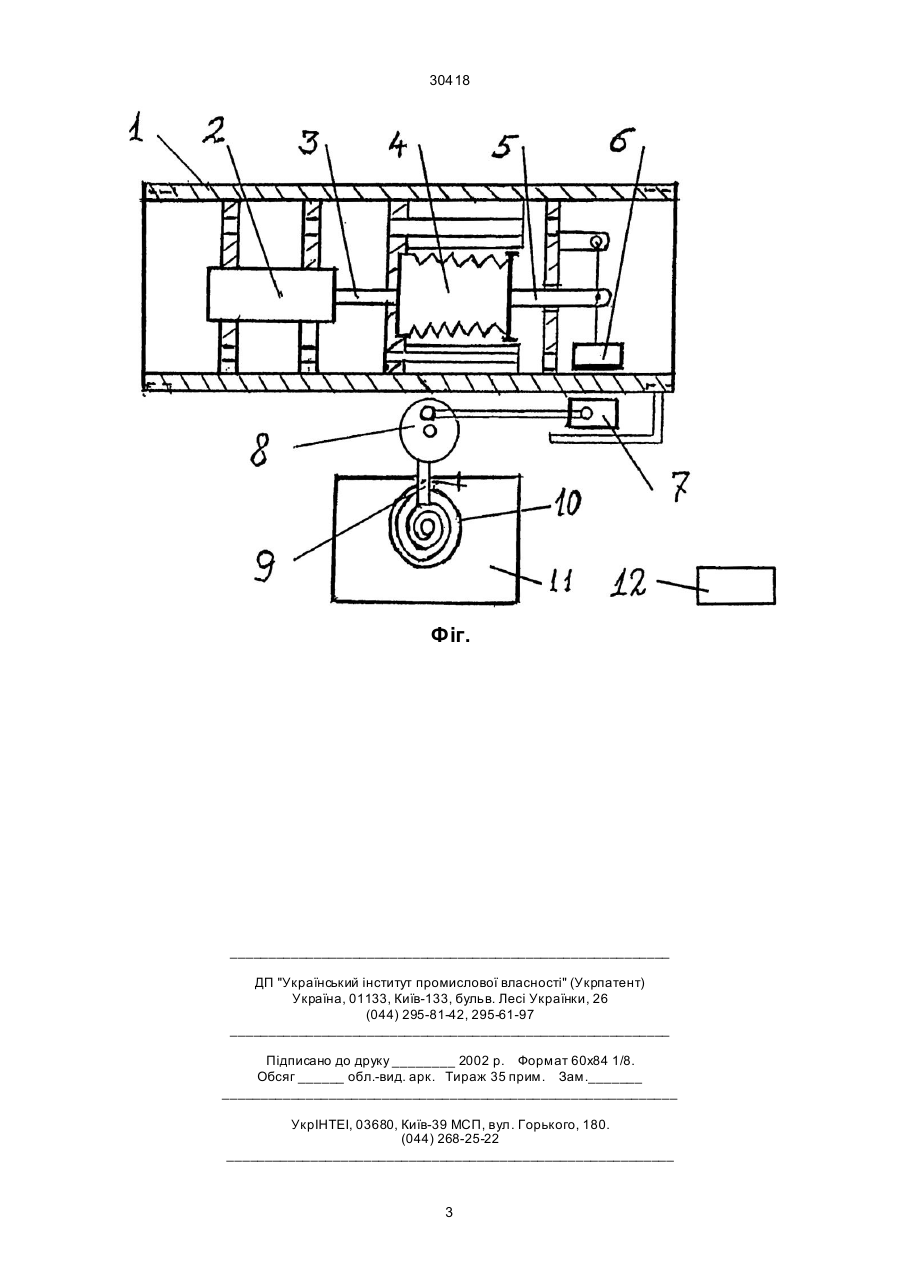

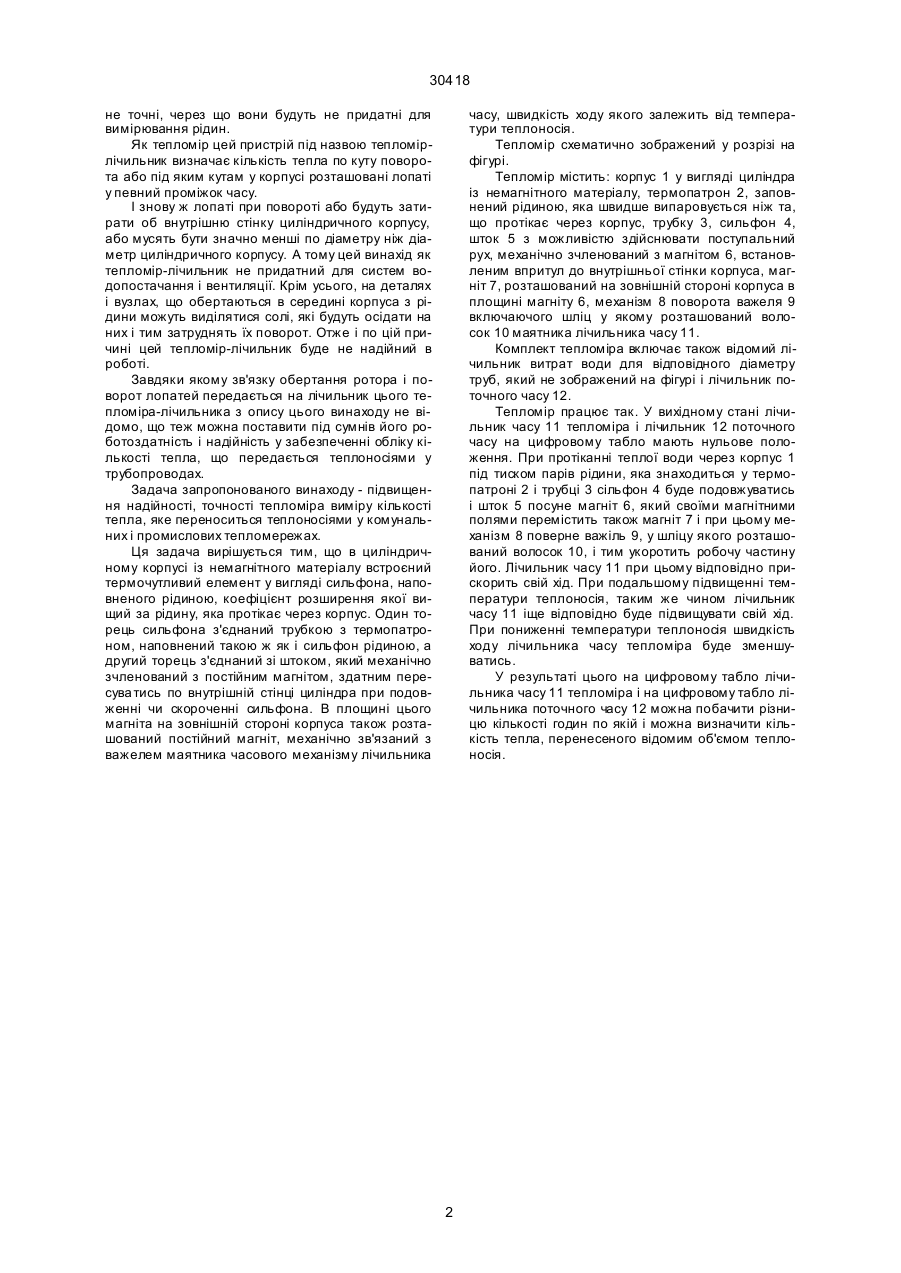

1. Тепломір, у склад якого входить корпус циліндричної форми із немагнітного матеріалу, в середині якого розташований термочутливий елемент у вигляді сильфона, заповненого термочутливою рідиною, механізм передачі зв'язку рухомих елементів, встроєних в корпусі з лічильником кіль 30418 не точні, через що вони будуть не придатні для вимірювання рідин. Як тепломір цей пристрій під назвою тепломірлічильник визначає кількість тепла по куту поворота або під яким кутам у корпусі розташовані лопаті у певний проміжок часу. І знову ж лопаті при повороті або будуть затирати об внутрішню стінку циліндричного корпусу, або мусять бути значно менші по діаметру ніж діаметр циліндричного корпусу. А тому цей винахід як тепломір-лічильник не придатний для систем водопостачання і вентиляції. Крім усього, на деталях і вузлах, що обертаються в середині корпуса з рідини можуть виділятися солі, які будуть осідати на них і тим затруднять їх поворот. Отже і по цій причині цей тепломір-лічильник буде не надійний в роботі. Завдяки якому зв'язку обертання ротора і поворот лопатей передається на лічильник цього тепломіра-лічильника з опису цього винаходу не відомо, що теж можна поставити під сумнів його роботоздатність і надійність у забезпеченні обліку кількості тепла, що передається теплоносіями у трубопроводах. Задача запропонованого винаходу - підвищення надійності, точності тепломіра виміру кількості тепла, яке переноситься теплоносіями у комунальних і промислових тепломережах. Ця задача вирішується тим, що в циліндричному корпусі із немагнітного матеріалу встроєний термочутливий елемент у вигляді сильфона, наповненого рідиною, коефіцієнт розширення якої вищий за рідину, яка протікає через корпус. Один торець сильфона з'єднаний трубкою з термопатроном, наповнений такою ж як і сильфон рідиною, а другий торець з'єднаний зі штоком, який механічно зчленований з постійним магнітом, здатним пересува тись по внутрішній стінці циліндра при подовженні чи скороченні сильфона. В площині цього магніта на зовнішній стороні корпуса також розташований постійний магніт, механічно зв'язаний з важелем маятника часового механізму лічильника часу, швидкість ходу якого залежить від температури теплоносія. Тепломір схематично зображений у розрізі на фігурі. Тепломір містить: корпус 1 у вигляді циліндра із немагнітного матеріалу, термопатрон 2, заповнений рідиною, яка швидше випаровується ніж та, що протікає через корпус, трубку 3, сильфон 4, шток 5 з можливістю здійснювати поступальний рух, механічно зчленований з магнітом 6, встановленим впритул до внутрішньої стінки корпуса, магніт 7, розташований на зовнішній стороні корпуса в площині магніту 6, механізм 8 поворота важеля 9 включаючого шліц у якому розташований волосок 10 маятника лічильника часу 11. Комплект тепломіра включає також відомий лічильник витрат води для відповідного діаметру труб, який не зображений на фігурі і лічильник поточного часу 12. Тепломір працює так. У вихідному стані лічильник часу 11 тепломіра і лічильник 12 поточного часу на цифровому табло мають нульове положення. При протіканні теплої води через корпус 1 під тиском парів рідини, яка знаходиться у термопатроні 2 і трубці 3 сільфон 4 буде подовжуватись і шток 5 посуне магніт 6, який своїми магнітними полями перемістить також магніт 7 і при цьому механізм 8 поверне важіль 9, у шліцу якого розташований волосок 10, і тим укоротить робочу частину його. Лічильник часу 11 при цьому відповідно прискорить свій хід. При подальшому підвищенні температури теплоносія, таким же чином лічильник часу 11 іще відповідно буде підвищувати свій хід. При пониженні температури теплоносія швидкість ходу лічильника часу тепломіра буде зменшуватись. У результаті цього на цифровому табло лічильника часу 11 тепломіра і на цифровому табло лічильника поточного часу 12 можна побачити різницю кількості годин по якій і можна визначити кількість тепла, перенесеного відомим об'ємом теплоносія. 2 30418 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
