Теплоізоляційна плита з піностиролу

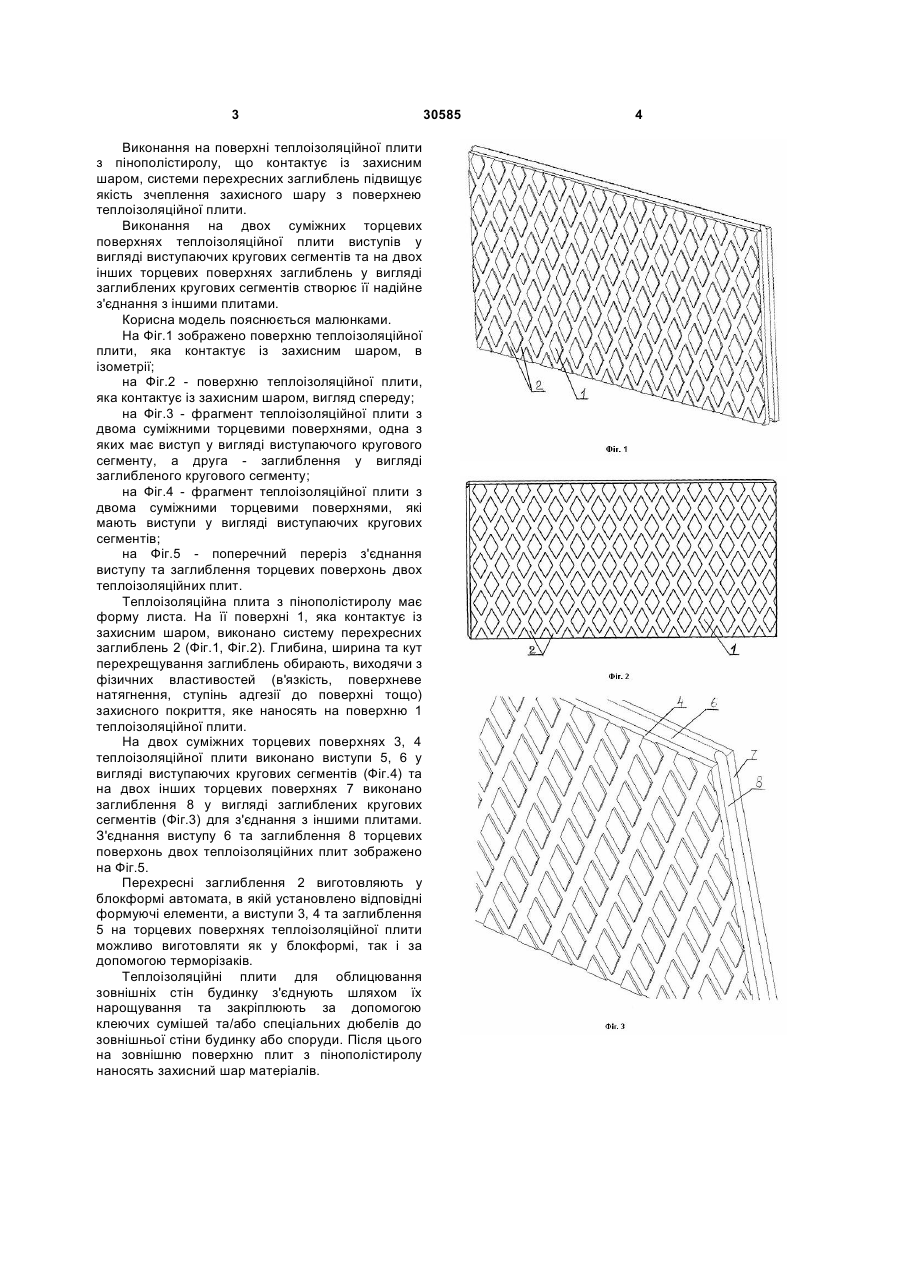

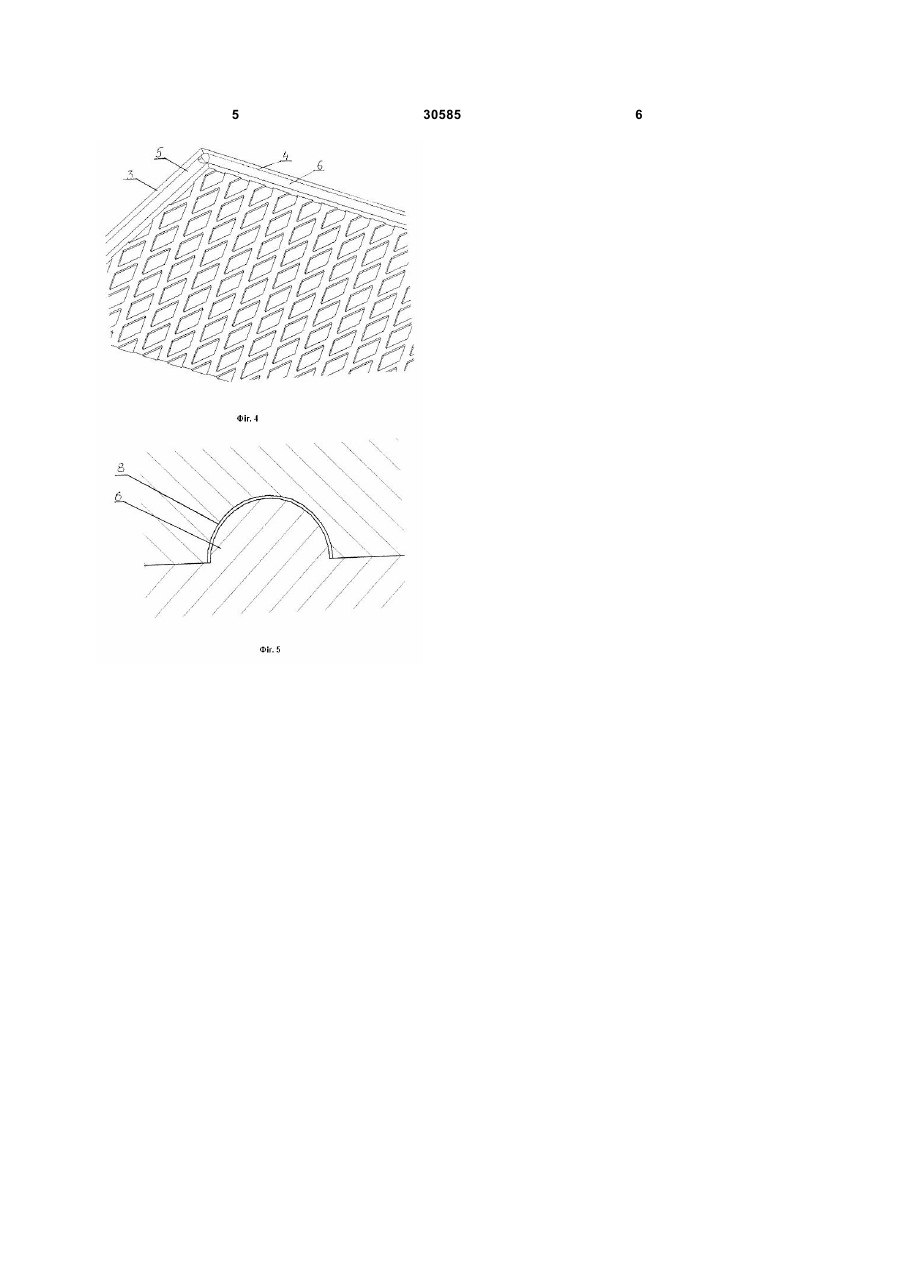

Теплоізоляційна плита з пінополістиролу, що має форму листа, яка відрізняється тим, що на її поверхні, яка контактує із захисним шаром, виконано систему перехресних заглиблень, а на її двох суміжних торцевих поверхнях виконано виступи у вигляді виступаючих кругових сегментів та на двох інших торцевих поверхнях виконано заглиблення у вигляді заглиблених кругових сегментів для з'єднання з іншими плитами. (19) (21) u200801317 (22) 04.02.2008 (24) 25.02.2008 (72) САВЧЕНКО СЕРГІЙ ВІКТОРОВИЧ, UA, КУЦЕНКО ОЛЕКСАНДР ВІКТОРОВИЧ, UA (73) ПОГРЕБНЯК ОЛЕКСАНДР АНАТОЛІЙОВИЧ, UA, САВЧЕНКО СЕРГІЙ ВІКТОРОВИЧ, UA, ЖЕЛУДОВ ІГОР МИКОЛАЙОВИЧ, UA (56) 3 Виконання на поверхні теплоізоляційної плити з пінополістиролу, що контактує із захисним шаром, системи перехресних заглиблень підвищує якість зчеплення захисного шару з поверхнею теплоізоляційної плити. Виконання на двох суміжних торцевих поверхнях теплоізоляційної плити виступів у вигляді виступаючих кругових сегментів та на двох інших торцевих поверхнях заглиблень у вигляді заглиблених кругових сегментів створює її надійне з'єднання з іншими плитами. Корисна модель пояснюється малюнками. На Фіг.1 зображено поверхню теплоізоляційної плити, яка контактує із захисним шаром, в ізометрії; на Фіг.2 - поверхню теплоізоляційної плити, яка контактує із захисним шаром, вигляд спереду; на Фіг.3 - фрагмент теплоізоляційної плити з двома суміжними торцевими поверхнями, одна з яких має виступ у вигляді виступаючого кругового сегменту, а друга - заглиблення у вигляді заглибленого кругового сегменту; на Фіг.4 - фрагмент теплоізоляційної плити з двома суміжними торцевими поверхнями, які мають виступи у вигляді виступаючих кругових сегментів; на Фіг.5 - поперечний переріз з'єднання виступу та заглиблення торцевих поверхонь двох теплоізоляційних плит. Теплоізоляційна плита з пінополістиролу має форму листа. На її поверхні 1, яка контактує із захисним шаром, виконано систему перехресних заглиблень 2 (Фіг.1, Фіг.2). Глибина, ширина та кут перехрещування заглиблень обирають, виходячи з фізичних властивостей (в'язкість, поверхневе натягнення, ступінь адгезії до поверхні тощо) захисного покриття, яке наносять на поверхню 1 теплоізоляційної плити. На двох суміжних торцевих поверхнях 3, 4 теплоізоляційної плити виконано виступи 5, 6 у вигляді виступаючих кругових сегментів (Фіг.4) та на двох інших торцевих поверхнях 7 виконано заглиблення 8 у вигляді заглиблених кругових сегментів (Фіг.3) для з'єднання з іншими плитами. З'єднання виступу 6 та заглиблення 8 торцевих поверхонь двох теплоізоляційних плит зображено на Фіг.5. Перехресні заглиблення 2 виготовляють у блокформі автомата, в якій установлено відповідні формуючі елементи, а виступи 3, 4 та заглиблення 5 на торцевих поверхнях теплоізоляційної плити можливо виготовляти як у блокформі, так і за допомогою терморізаків. Теплоізоляційні плити для облицювання зовнішніх стін будинку з'єднують шляхом їх нарощування та закріплюють за допомогою клеючих сумішей та/або спеціальних дюбелів до зовнішньої стіни будинку або споруди. Після цього на зовнішню поверхню плит з пінополістиролу наносять захисний шар матеріалів. 30585 4 5 30585 6
