Патрон з еластичною кулею
Формула / Реферат
1. Патрон з еластичною кулею, що складається з гільзи, в якій послідовно розміщені капсуль-спалахувач, метальний заряд і еластична куля, діаметр якої поза патроном більший за внутрішній діаметр гільзи патрона, який відрізняється тим, що на поверхні еластичної кулі по її діаметру виконано циліндричний поясок, діаметр якого поза патроном більший за діаметр кулі.
2 Патрон за п. 1, який відрізняється тим, що товщина циліндричного пояска становить 0,1-1,5 мм, а радіус завальцьовки гільзи - 2,5-3,5мм.
Текст

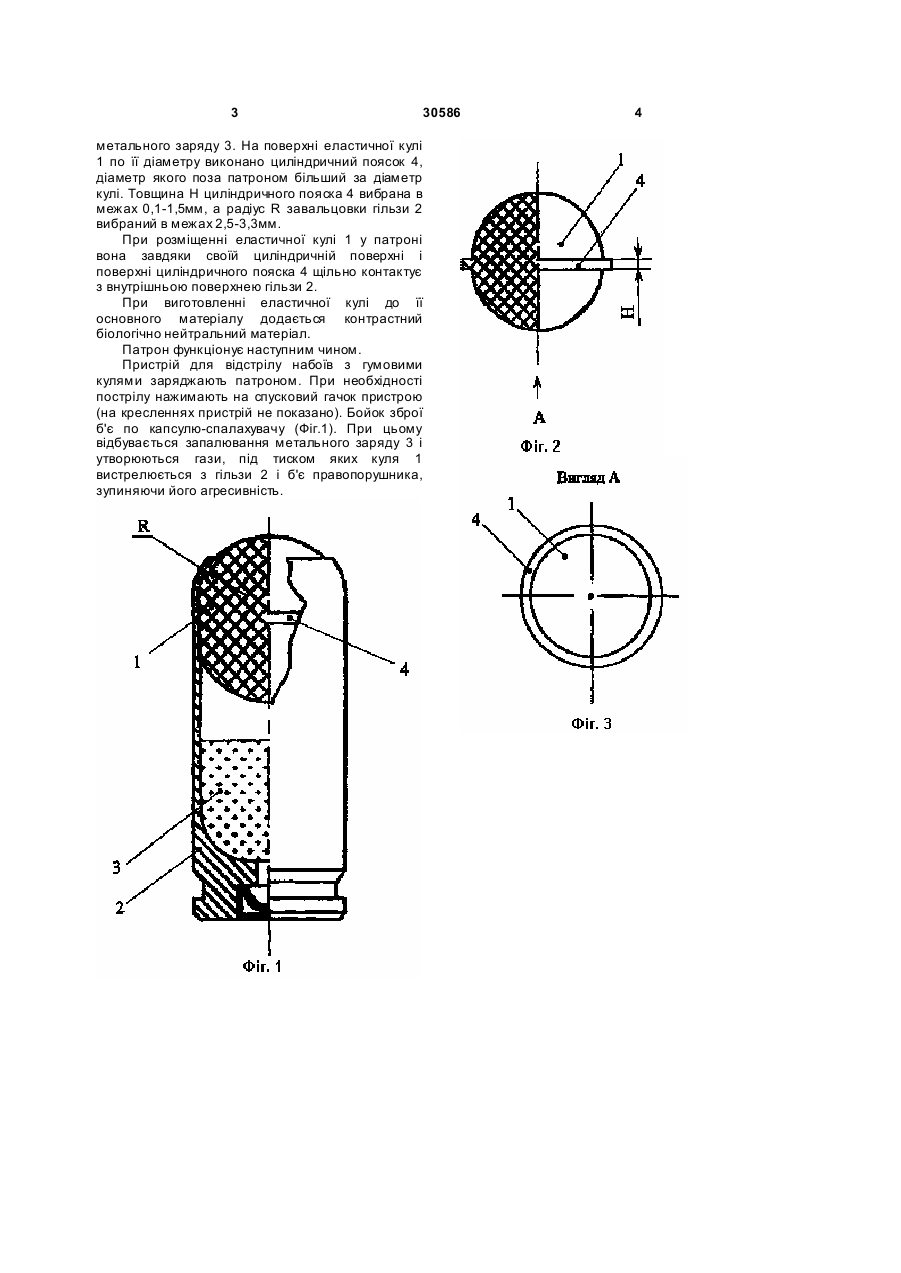

1. Патрон з еластичною кулею, що складається з гільзи, в якій послідовно розміщені капсуль-спалахувач, метальний заряд і еластична 3 30586 метального заряду 3. На поверхні еластичної кулі 1 по її діаметру виконано циліндричний поясок 4, діаметр якого поза патроном більший за діаметр кулі. Товщина Н циліндричного пояска 4 вибрана в межах 0,1-1,5мм, а радіус R завальцовки гільзи 2 вибраний в межах 2,5-3,3мм. При розміщенні еластичної кулі 1 у патроні вона завдяки своїй циліндричній поверхні і поверхні циліндричного пояска 4 щільно контактує з внутрішньою поверхнею гільзи 2. При виготовленні еластичної кулі до її основного матеріалу додається контрастний біологічно нейтральний матеріал. Патрон функціонує наступним чином. Пристрій для відстрілу набоїв з гумовими кулями заряджають патроном. При необхідності пострілу нажимають на спусковий гачок пристрою (на кресленнях пристрій не показано). Бойок зброї б'є по капсулю-спалахувачу (Фіг.1). При цьому відбувається запалювання метального заряду 3 і утворюються гази, під тиском яких куля 1 вистрелюється з гільзи 2 і б'є правопорушника, зупиняючи його агресивність. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюCartridge with elastic bullet
Автори англійськоюUstynov Serhii Denysovych
Назва патенту російськоюПатрон с эластичной пулей
Автори російськоюУстинов Сергей Денисович
МПК / Мітки
МПК: F42B 30/00
Мітки: еластичною, патрон, кулею
