Пристрій для класифікації зернистих матеріалів

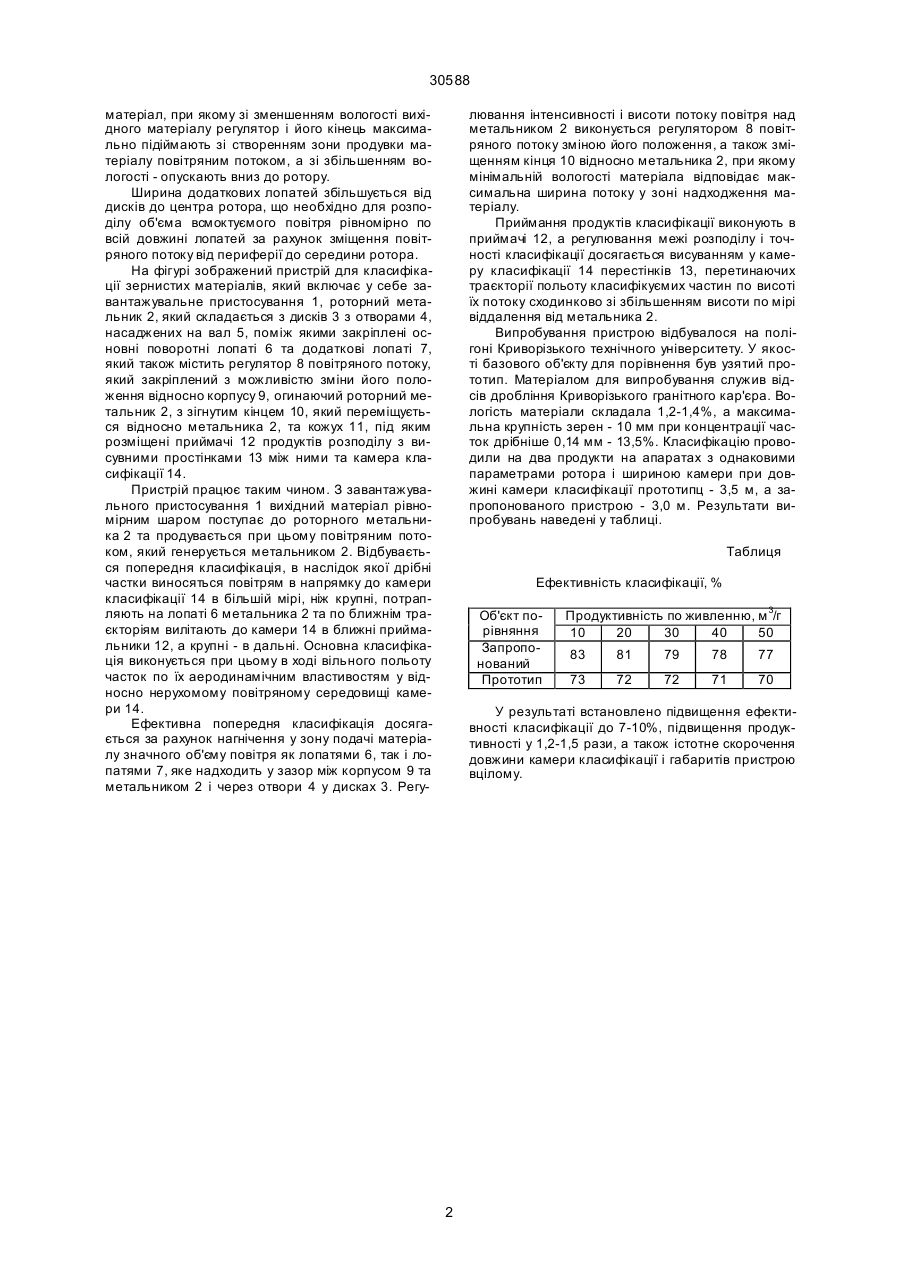

1. Пристрій для класифікації зернистих матеріалів, який включає ротор у вигляді насаджених на вал дисків, між якими закріплені з можливістю повороту лопаті, регулятор повітряного потоку з зі 30588 матеріал, при якому зі зменшенням вологості вихідного матеріалу регулятор і його кінець максимально підіймають зі створенням зони продувки матеріалу повітряним потоком, а зі збільшенням вологості - опускають вниз до ротору. Ширина додаткових лопатей збільшується від дисків до центра ротора, що необхідно для розподілу об'єма всмоктуємого повітря рівномірно по всій довжині лопатей за рахунок зміщення повітряного потоку від периферії до середини ротора. На фігурі зображений пристрій для класифікації зернистих матеріалів, який включає у себе завантажувальне пристосування 1, роторний метальник 2, який складається з дисків 3 з отворами 4, насаджених на вал 5, поміж якими закріплені основні поворотні лопаті 6 та додаткові лопаті 7, який також містить регулятор 8 повітряного потоку, який закріплений з можливістю зміни його положення відносно корпусу 9, огинаючий роторний метальник 2, з зігнутим кінцем 10, який переміщується відносно метальника 2, та кожух 11, під яким розміщені приймачі 12 продуктів розподілу з висувними простінками 13 між ними та камера класифікації 14. Пристрій працює таким чином. З завантажувального пристосування 1 вихідний матеріал рівномірним шаром поступає до роторного метальника 2 та продувається при цьому повітряним потоком, який генерується метальником 2. Відбувається попередня класифікація, в наслідок якої дрібні частки виносяться повітрям в напрямку до камери класифікації 14 в більшій мірі, ніж крупні, потрапляють на лопаті 6 метальника 2 та по ближнім траєкторіям вилітають до камери 14 в ближні приймальники 12, а крупні - в дальні. Основна класифікація виконується при цьому в ході вільного польоту часток по їх аеродинамічним властивостям у відносно нерухомому повітряному середовищі камери 14. Ефективна попередня класифікація досягається за рахунок нагнічення у зону подачі матеріалу значного об'єму повітря як лопатями 6, так і лопатями 7, яке надходить у зазор між корпусом 9 та метальником 2 і через отвори 4 у дисках 3. Регу лювання інтенсивності і висоти потоку повітря над метальником 2 виконується регулятором 8 повітряного потоку зміною його положення, а також зміщенням кінця 10 відносно метальника 2, при якому мінімальній вологості матеріала відповідає максимальна ширина потоку у зоні надходження матеріалу. Приймання продуктів класифікації виконують в приймачі 12, а регулювання межі розподілу і точності класифікації досягається висуванням у камеру класифікації 14 перестінків 13, перетинаючих траєкторії польоту класифікуємих частин по висоті їх потоку сходинково зі збільшенням висоти по мірі віддалення від метальника 2. Випробування пристрою відбувалося на полігоні Криворізького технічного університету. У якості базового об'єкту для порівнення був узятий прототип. Матеріалом для випробування служив відсів дробління Криворізького гранітного кар'єра. Вологість матеріали складала 1,2-1,4%, а максимальна крупність зерен - 10 мм при концентрації часток дрібніше 0,14 мм - 13,5%. Класифікацію проводили на два продукти на апаратах з однаковими параметрами ротора і шириною камери при довжині камери класифікації прототипц - 3,5 м, а запропонованого пристрою - 3,0 м. Результати випробувань наведені у таблиці. Таблиця Ефективність класифікації, % Об'єкт порівняння Запропонований Прототип Продуктивність по живленню, м 3/г 10 20 30 40 50 83 81 79 78 77 73 72 72 71 70 У результаті встановлено підвищення ефективності класифікації до 7-10%, підвищення продуктивності у 1,2-1,5 рази, а також істотне скорочення довжини камери класифікації і габаритів пристрою вцілому. 2 30588 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
