Пристрій для локалізації вибухів вугільного пилу

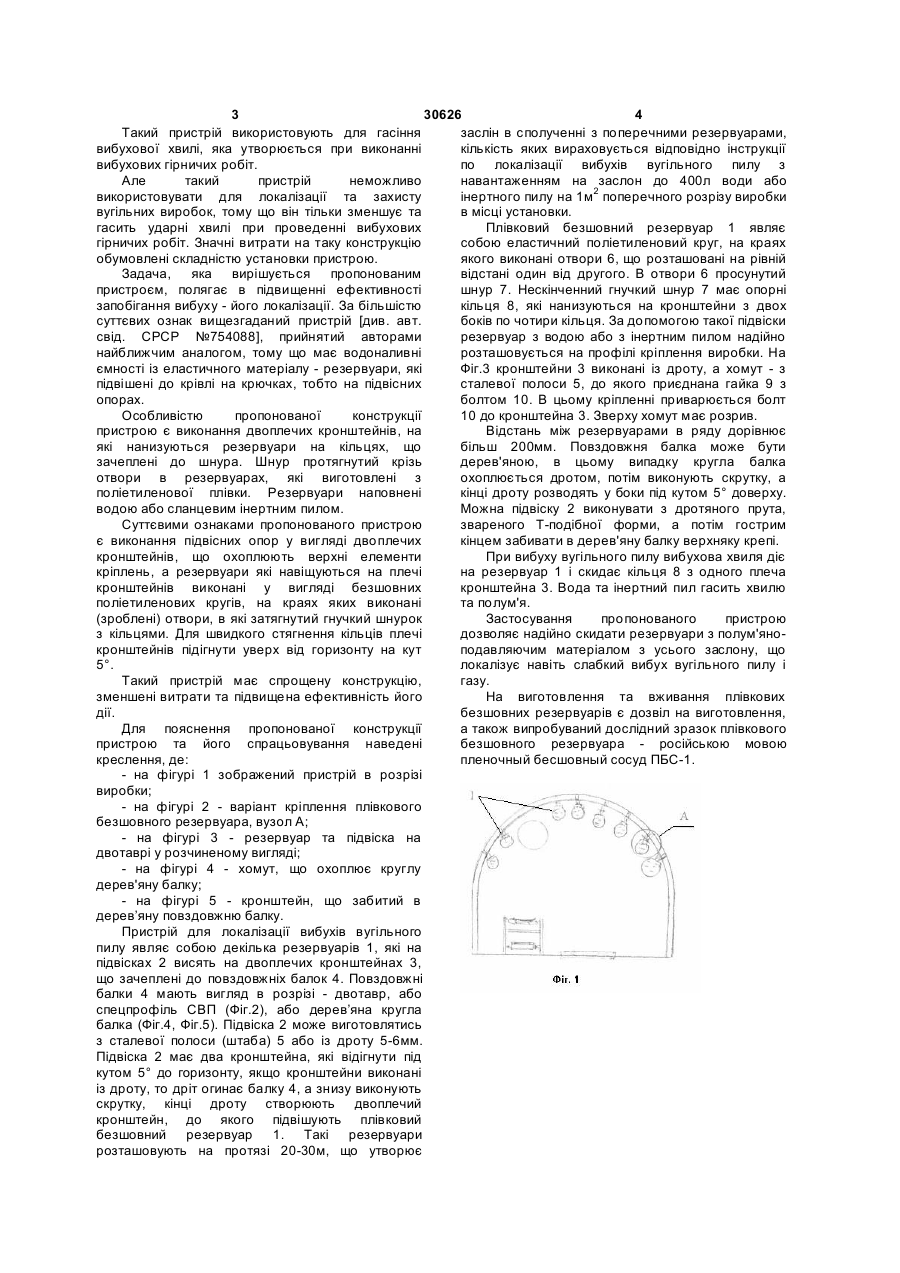

1. Пристрій для локалізації вибухів вугільного пилу, що складається з підвісних опор, до яких 3 30626 4 заслін в сполученні з поперечними резервуарами, Такий пристрій використовують для гасіння кількість яких вираховується відповідно інструкції вибухової хвилі, яка утворюється при виконанні по локалізації вибухів вугільного пилу з вибухових гірничих робіт. навантаженням на заслон до 400л води або Але такий пристрій неможливо інертного пилу на 1м2 поперечного розрізу виробки використовувати для локалізації та захисту в місці установки. вугільних виробок, тому що він тільки зменшує та Плівковий безшовний резервуар 1 являє гасить ударні хвилі при проведенні вибухових собою еластичний поліетиленовий круг, на краях гірничих робіт. Значні витрати на таку конструкцію якого виконані отвори 6, що розташовані на рівній обумовлені складністю установки пристрою. відстані один від другого. В отвори 6 просунутий Задача, яка вирішується пропонованим шнур 7. Нескінченний гнучкий шнур 7 має опорні пристроєм, полягає в підвищенні ефективності кільця 8, які нанизуються на кронштейни з двох запобігання вибуху - його локалізації. За більшістю боків по чотири кільця. За допомогою такої підвіски суттєвих ознак вищезгаданий пристрій [див. авт. резервуар з водою або з інертним пилом надійно свід. СРСР №754088], прийнятий авторами розташовується на профілі кріплення виробки. На найближчим аналогом, тому що має водоналивні Фіг.3 кронштейни 3 виконані із дроту, а хомут - з ємності із еластичного матеріалу - резервуари, які сталевої полоси 5, до якого приєднана гайка 9 з підвішені до крівлі на крючках, тобто на підвісних болтом 10. В цьому кріпленні приварюється болт опорах. 10 до кронштейна 3. Зверху хомут має розрив. Особливістю пропонованої конструкції Відстань між резервуарами в ряду дорівнює пристрою є виконання двоплечих кронштейнів, на більш 200мм. Повздовжня балка може бути які нанизуються резервуари на кільцях, що дерев'яною, в цьому випадку кругла балка зачеплені до шнура. Шнур протягнутий крізь охоплюється дротом, потім виконують скрутку, а отвори в резервуарах, які виготовлені з кінці дроту розводять у боки під кутом 5° доверху. поліетиленової плівки. Резервуари наповнені Можна підвіску 2 виконувати з дротяного прута, водою або сланцевим інертним пилом. звареного Т-подібної форми, а потім гострим Суттєвими ознаками пропонованого пристрою кінцем забивати в дерев'яну балку верхняку крепі. є виконання підвісних опор у вигляді двоплечих При вибуху вугільного пилу вибухова хвиля діє кронштейнів, що охоплюють верхні елементи на резервуар 1 і скидає кільця 8 з одного плеча кріплень, а резервуари які навіщуються на плечі кронштейна 3. Вода та інертний пил гасить хвилю кронштейнів виконані у вигляді безшовних та полум'я. поліетиленових кругів, на краях яких виконані Застосування пропонованого пристрою (зроблені) отвори, в які затягнутий гнучкий шнурок дозволяє надійно скидати резервуари з полум'яноз кільцями. Для швидкого стягнення кільців плечі подавляючим матеріалом з усього заслону, що кронштейнів підігнути уверх від горизонту на кут локалізує навіть слабкий вибух вугільного пилу і 5°. газу. Такий пристрій має спрощену конструкцію, На виготовлення та вживання плівкових зменшені витрати та підвищена ефективність його безшовних резервуарів є дозвіл на виготовлення, дії. а також випробуваний дослідний зразок плівкового Для пояснення пропонованої конструкції безшовного резервуара - російською мовою пристрою та його спрацьовування наведені пленочный бесшовный сосуд ПБС-1. креслення, де: - на фігурі 1 зображений пристрій в розрізі виробки; - на фігурі 2 - варіант кріплення плівкового безшовного резервуара, вузол А; - на фігурі 3 - резервуар та підвіска на двотаврі у розчиненому вигляді; - на фігурі 4 - хомут, що охоплює круглу дерев'яну балку; - на фігурі 5 - кронштейн, що забитий в дерев’яну повздовжню балку. Пристрій для локалізації вибухів вугільного пилу являє собою декілька резервуарів 1, які на підвісках 2 висять на двоплечих кронштейнах 3, що зачеплені до повздовжніх балок 4. Повздовжні балки 4 мають вигляд в розрізі - двотавр, або спецпрофіль СВП (Фіг.2), або дерев’яна кругла балка (Фіг.4, Фіг.5). Підвіска 2 може виготовлятись з сталевої полоси (штаба) 5 або із дроту 5-6мм. Підвіска 2 має два кронштейна, які відігнути під кутом 5° до горизонту, якщо кронштейни виконані із дроту, то дріт огинає балку 4, а знизу виконують скрутку, кінці дроту створюють двоплечий кронштейн, до якого підвішують плівковий безшовний резервуар 1. Такі резервуари розташовують на протязі 20-30м, що утворює 5 30626 6
