Спосіб впливу на привибійну зону пласта

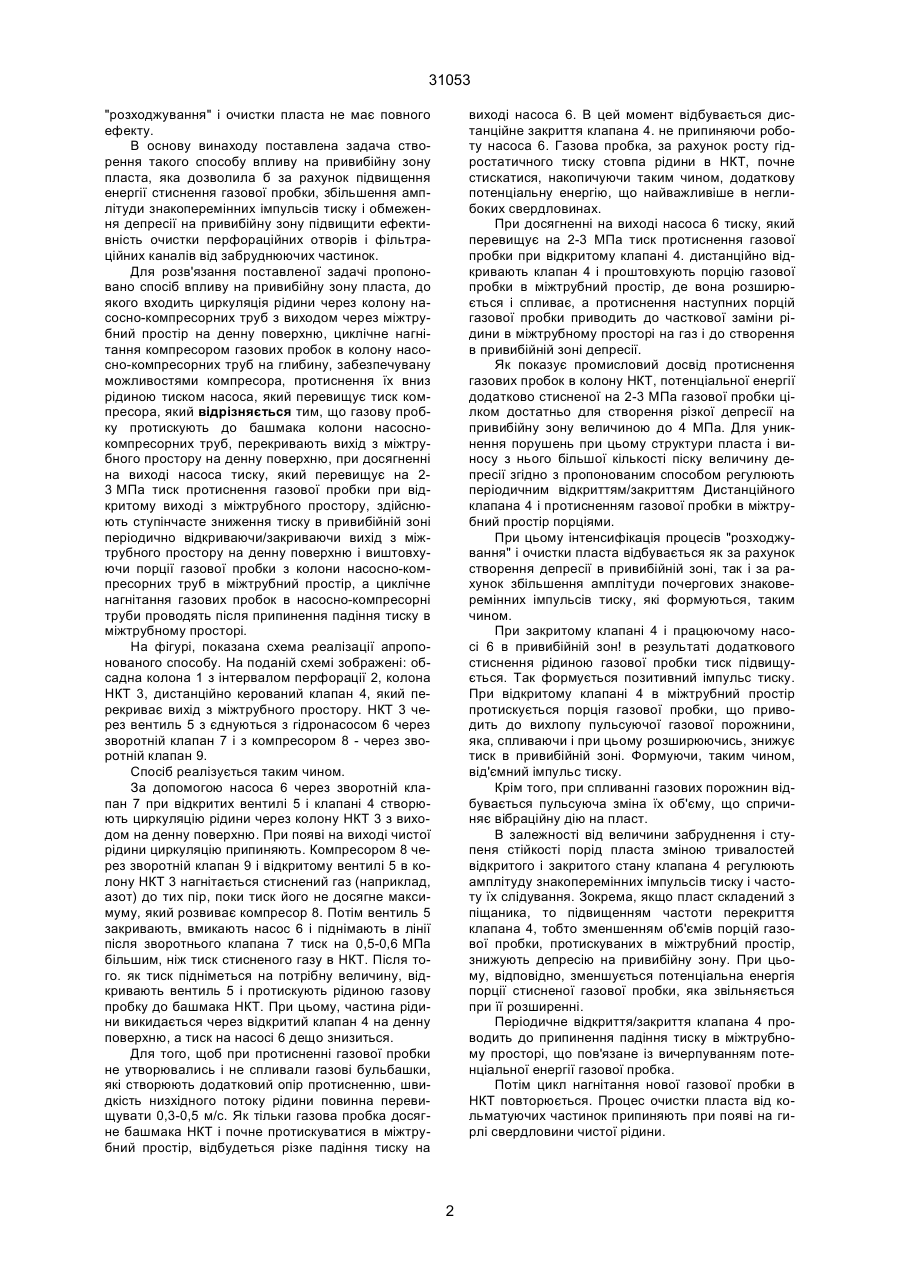

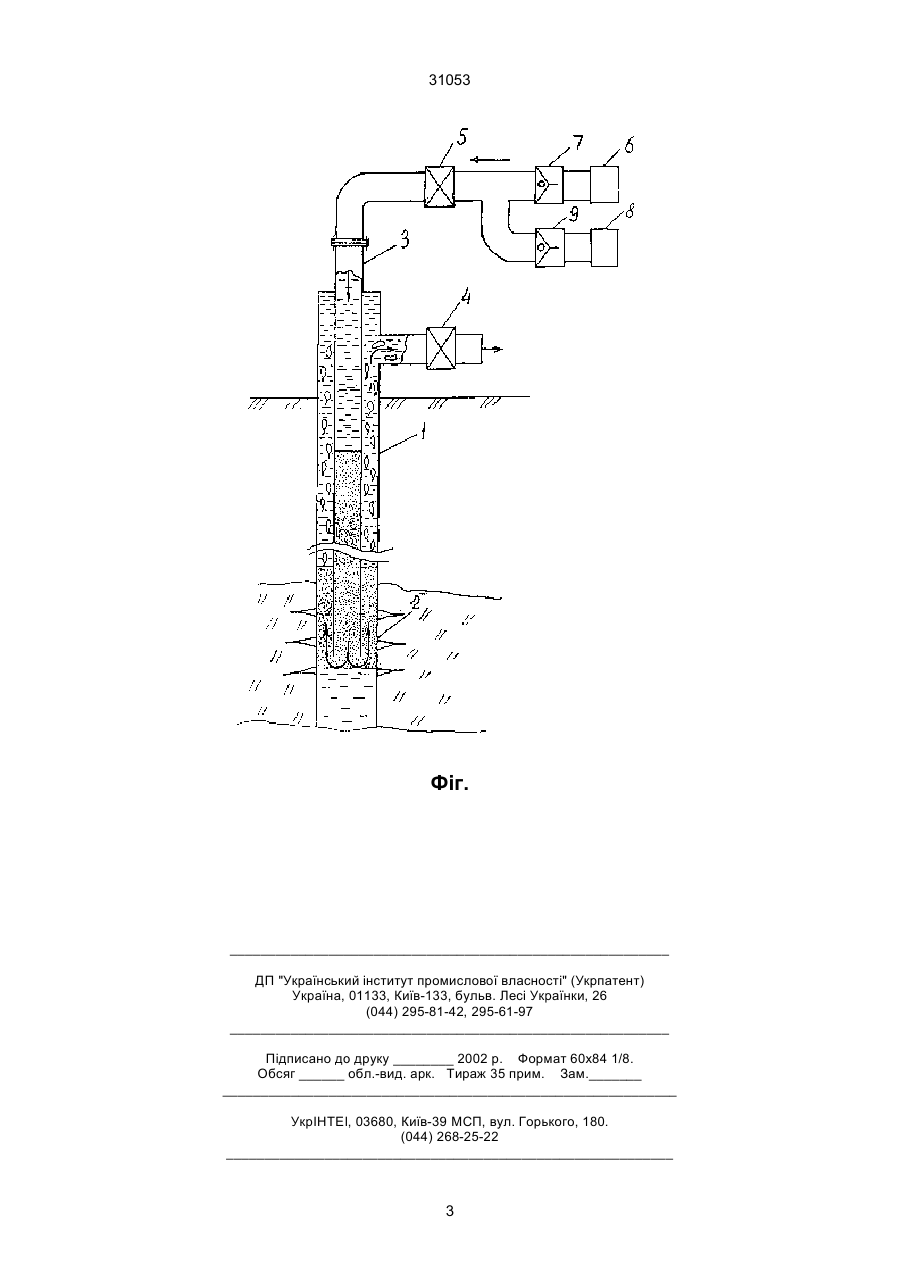

Спосіб впливу на привибійну зону пласта, до якого входить створення циркуляції рідини через колону насосно-компресорних труб з виходом через міжтрубний простір на денну поверхню, циклічне нагнітання компресором газових пробок в колону насосно-компресорних труб на глибину, забезпечувану можливостями компресора, протис 31053 "розходжування" і очистки пласта не має повного ефекту. В основу винаходу поставлена задача створення такого способу впливу на привибійну зону пласта, яка дозволила б за рахунок підвищення енергії стиснення газової пробки, збільшення амплітуди знакоперемінних імпульсів тиску і обмеження депресії на привибійну зону підвищити ефективність очистки перфораційних отворів і фільтраційних каналів від забруднюючих частинок. Для розв'язання поставленої задачі пропоновано спосіб впливу на привибійну зону пласта, до якого входить циркуляція рідини через колону насосно-компресорних труб з виходом через міжтрубний простір на денну поверхню, циклічне нагнітання компресором газових пробок в колону насосно-компресорних труб на глибину, забезпечувану можливостями компресора, протиснення їх вниз рідиною тиском насоса, який перевищує тиск компресора, який відрізняється тим, що газову пробку протискують до башмака колони насоснокомпресорних труб, перекривають вихід з міжтрубного простору на денну поверхню, при досягненні на виході насоса тиску, який перевищує на 23 МПа тиск протиснення газової пробки при відкритому виході з міжтрубного простору, здійснюють ступінчасте зниження тиску в привибійній зоні періодично відкриваючи/закриваючи вихід з міжтрубного простору на денну поверхню і виштовхуючи порції газової пробки з колони насосно-компресорних труб в міжтрубний простір, а циклічне нагнітання газових пробок в насосно-компресорні труби проводять після припинення падіння тиску в міжтрубному просторі. На фігурі, показана схема реалізації апропонованого способу. На поданій схемі зображені: обсадна колона 1 з інтервалом перфорації 2, колона НКТ 3, дистанційно керований клапан 4, який перекриває вихід з міжтрубного простору. НКТ 3 через вентиль 5 з єднуються з гідронасосом 6 через зворотній клапан 7 і з компресором 8 - через зворотній клапан 9. Спосіб реалізується таким чином. За допомогою насоса 6 через зворотній клапан 7 при відкритих вентилі 5 і клапані 4 створюють циркуляцію рідини через колону НКТ 3 з виходом на денну поверхню. При появі на виході чистої рідини циркуляцію припиняють. Компресором 8 через зворотній клапан 9 і відкритому вентилі 5 в колону НКТ 3 нагнітається стиснений газ (наприклад, азот) до тих пір, поки тиск його не досягне максимуму, який розвиває компресор 8. Потім вентиль 5 закривають, вмикають насос 6 і піднімають в лінії після зворотнього клапана 7 тиск на 0,5-0,6 МПа більшим, ніж тиск стисненого газу в НКТ. Після того. як тиск підніметься на потрібну величину, відкривають вентиль 5 і протискують рідиною газову пробку до башмака НКТ. При цьому, частина рідини викидається через відкритий клапан 4 на денну поверхню, а тиск на насосі 6 дещо знизиться. Для того, щоб при протисненні газової пробки не утворювались і не спливали газові бульбашки, які створюють додатковий опір протисненню, швидкість низхідного потоку рідини повинна перевищувати 0,3-0,5 м/с. Як тільки газова пробка досягне башмака НКТ і почне протискуватися в міжтрубний простір, відбудеться різке падіння тиску на виході насоса 6. В цей момент відбувається дистанційне закриття клапана 4. не припиняючи роботу насоса 6. Газова пробка, за рахунок росту гідростатичного тиску стовпа рідини в НКТ, почне стискатися, накопичуючи таким чином, додаткову потенціальну енергію, що найважливіше в неглибоких свердловинах. При досягненні на виході насоса 6 тиску, який перевищує на 2-3 МПа тиск протиснення газової пробки при відкритому клапані 4. дистанційно відкривають клапан 4 і проштовхують порцію газової пробки в міжтрубний простір, де вона розширюється і спливає, а протиснення наступних порцій газової пробки приводить до часткової заміни рідини в міжтрубному просторі на газ і до створення в привибійній зоні депресії. Як показує промисловий досвід протиснення газових пробок в колону НКТ, потенціальної енергії додатково стисненої на 2-3 МПа газової пробки цілком достатньо для створення різкої депресії на привибійну зону величиною до 4 МПа. Для уникнення порушень при цьому структури пласта і виносу з нього більшої кількості піску величину депресії згідно з пропонованим способом регулюють періодичним відкриттям/закриттям Дистанційного клапана 4 і протисненням газової пробки в міжтрубний простір порціями. При цьому інтенсифікація процесів "розходжування" і очистки пласта відбувається як за рахунок створення депресії в привибійній зоні, так і за рахунок збільшення амплітуди почергових знаковеремінних імпульсів тиску, які формуються, таким чином. При закритому клапані 4 і працюючому насосі 6 в привибійній зон! в результаті додаткового стиснення рідиною газової пробки тиск підвищується. Так формується позитивний імпульс тиску. При відкритому клапані 4 в міжтрубний простір протискується порція газової пробки, що приводить до вихлопу пульсуючої газової порожнини, яка, спливаючи і при цьому розширюючись, знижує тиск в привибійній зоні. Формуючи, таким чином, від'ємний імпульс тиску. Крім того, при спливанні газових порожнин відбувається пульсуюча зміна їх об'єму, що спричиняє вібраційну дію на пласт. В залежності від величини забруднення і ступеня стійкості порід пласта зміною тривалостей відкритого і закритого стану клапана 4 регулюють амплітуду знакоперемінних імпульсів тиску і частоту їх слідування. Зокрема, якщо пласт складений з піщаника, то підвищенням частоти перекриття клапана 4, тобто зменшенням об'ємів порцій газової пробки, протискуваних в міжтрубний простір, знижують депресію на привибійну зону. При цьому, відповідно, зменшується потенціальна енергія порції стисненої газової пробки, яка звільняється при її розширенні. Періодичне відкриття/закриття клапана 4 проводить до припинення падіння тиску в міжтрубному просторі, що пов'язане із вичерпуванням потенціальної енергії газової пробка. Потім цикл нагнітання нової газової пробки в НКТ повторюється. Процес очистки пласта від кольматуючих частинок припиняють при появі на гирлі свердловини чистої рідини. 2 31053 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
