Візок вантажного вагону
Номер патенту: 31142
Опубліковано: 15.12.2000
Автори: Пошивайло Олександр Вікторович, Бабаєв Анатолій Максимович
Формула / Реферат
Візок вантажного вагону, що містить надресорну балку, яка спирається нa ресорні комплекти, що включають пружинні елементи і фрикційні гасителі коливань, розташовані в отворах бокових рам, колісні пари з буксами, що мають поміж собою зв'язок через резинометалеві або ресори V-подібного типу з технологічними зазорами, відрізняється тим, що колісні пари з буксами з'єднані з боковими рамами за допомогою комбінації резинометалевих ресор буксового вузла, який складається з стельової ресори стиснення і похилих ресор V-подібного виду, що знаходяться в беззазорному вільному стані під тарою вагона з двох сторін корпуса букси.
Текст

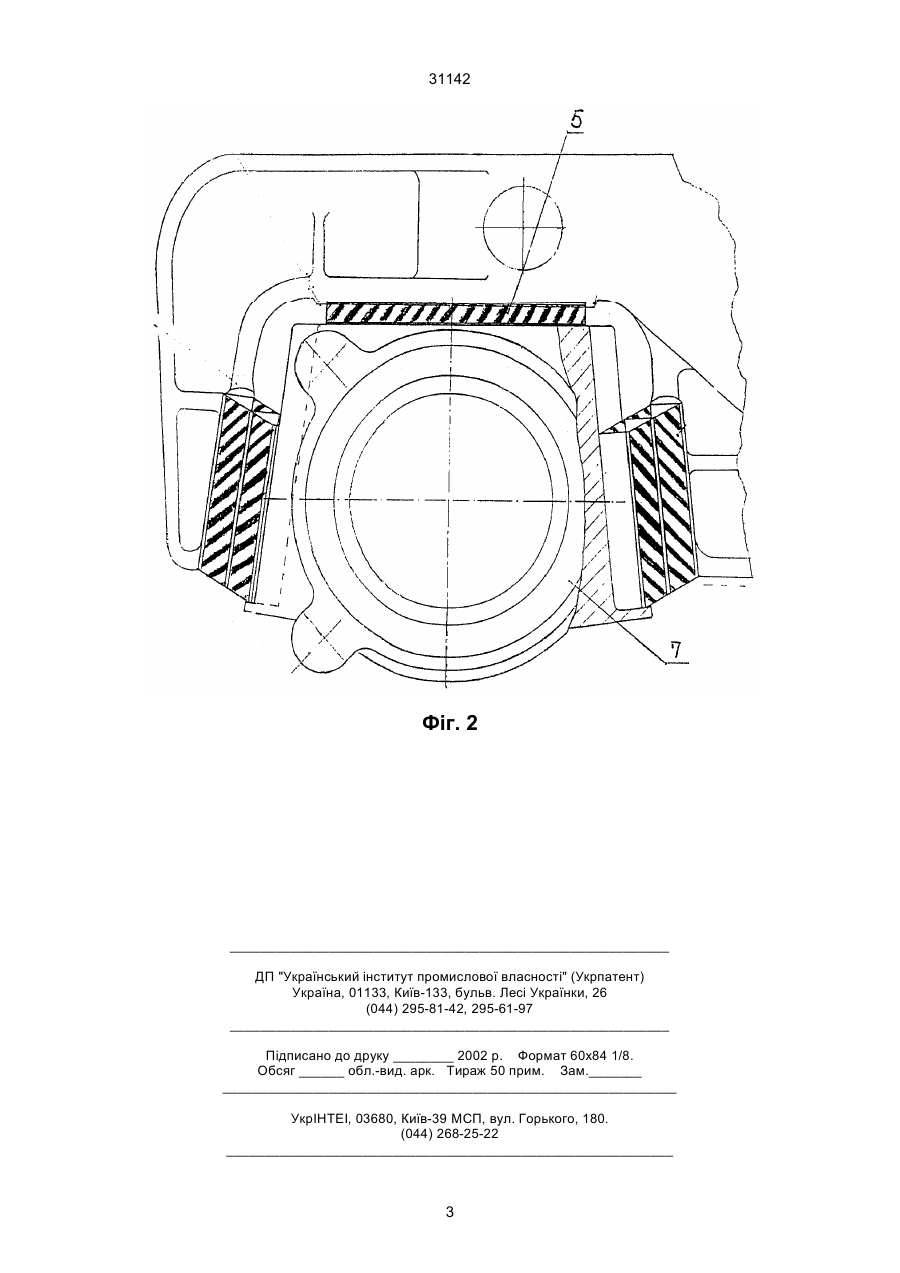

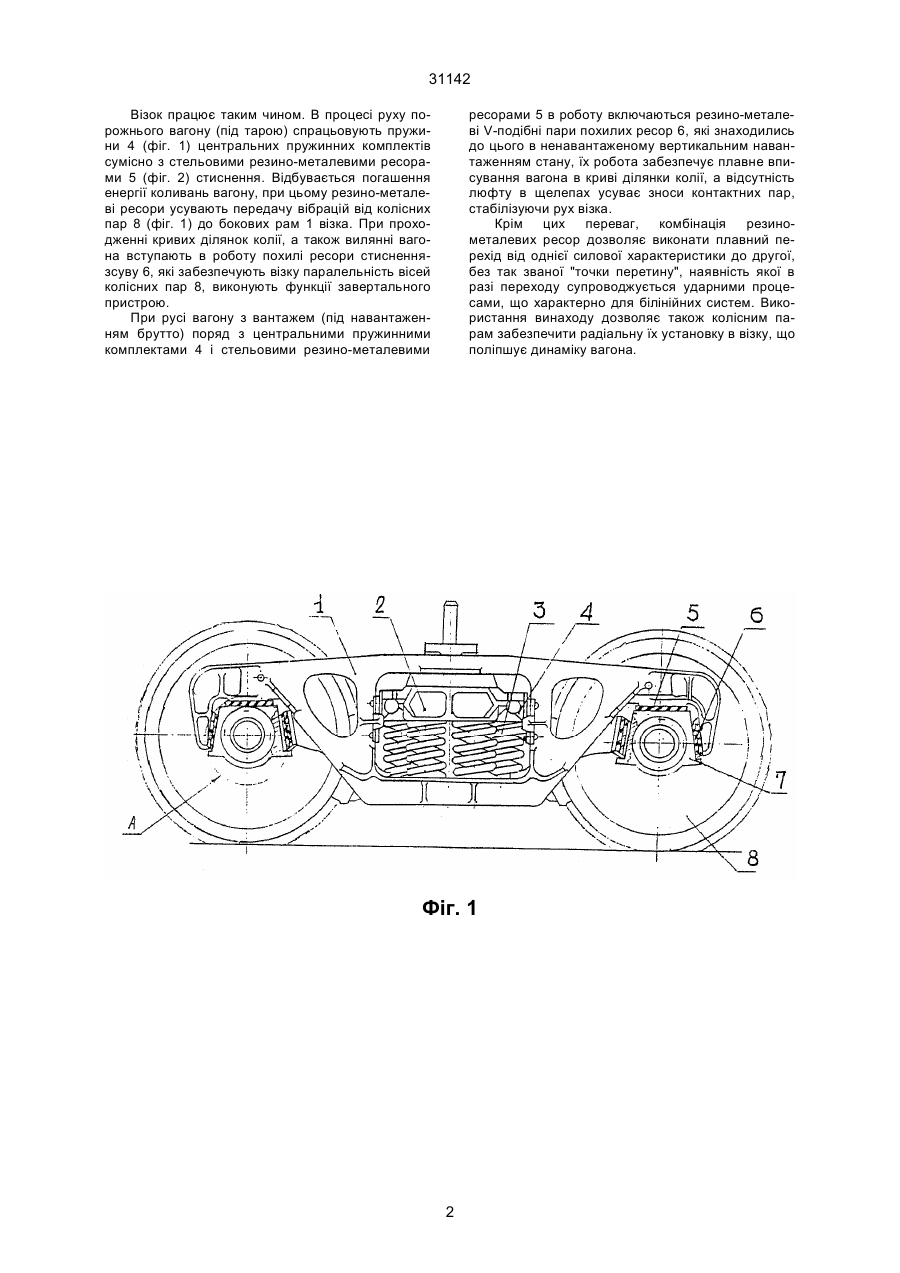

Візок вантажного вагона, що містить надресорну балку, яка опирається на ресорні комплекти, 31142 Візок працює таким чином. В процесі руху порожнього вагону (під тарою) спрацьовують пружини 4 (фіг. 1) центральних пружинних комплектів сумісно з стельовими резино-металевими ресорами 5 (фіг. 2) стиснення. Відбувається погашення енергії коливань вагону, при цьому резино-металеві ресори усувають передачу вібрацій від колісних пар 8 (фіг. 1) до бокових рам 1 візка. При проходженні кривих ділянок колії, а також вилянні вагона вступають в роботу похилі ресори стисненнязсуву 6, які забезпечують візку паралельність вісей колісних пар 8, виконують функції завертального пристрою. При русі вагону з вантажем (під навантаженням брутто) поряд з центральними пружинними комплектами 4 і стельовими резино-металевими ресорами 5 в роботу включаються резино-металеві V-подібні пари похилих ресор 6, які знаходились до цього в ненавантаженому вертикальним навантаженням стану, їх робота забезпечує плавне вписування вагона в криві ділянки колії, а відсутність люфту в щелепах усуває зноси контактних пар, стабілізуючи рух візка. Крім цих переваг, комбінація резинометалевих ресор дозволяє виконати плавний перехід від однієї силової характеристики до другої, без так званої "точки перетину", наявність якої в разі переходу супроводжується ударними процесами, що характерно для білінійних систем. Використання винаходу дозволяє також колісним парам забезпечити радіальну їх установку в візку, що поліпшує динаміку вагона. Фіг. 1 2 31142 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюCart
Автори англійськоюBabaiev Anatolii Maksymovych, Poshyvailo Oleksandr Viktorovych
Назва патенту російськоюТележка грузового вагона
Автори російськоюБабаев Анатолий Максимович, Пошивайло Александр Викторович
МПК / Мітки
МПК: B61F 3/00
Мітки: вагону, вантажного, візок
