Cпосіб регулювання та поновлення русел малих річок

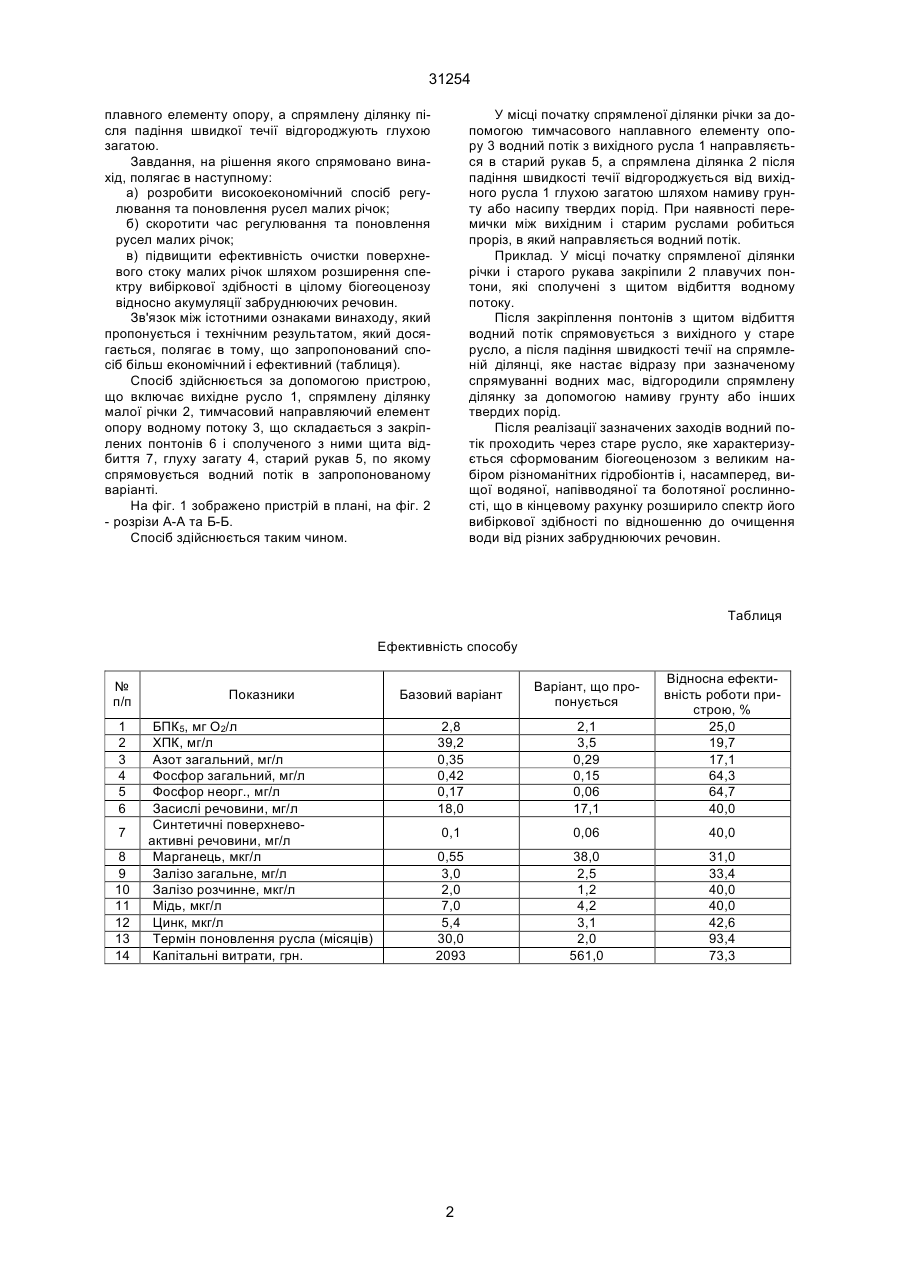

Спосіб регулювання та поновлення русел малих річок, який передбачає транспортування води через зарості рослинності та поселення молюсків і відрізняється тим, що в місці початку спрямленої ділянки водний потік направляють у старе русло шляхом створення тимчасового елементу опору, а після падіння швидкості течії спрямлену ділянку відгороджують глухою загатою. (19) (21) 98074051 (22) 23.07.1998 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Таран Олег Миколайович, Фомовський Михайло Якимович, Євтушенко Микола Юрійович, Арсан Орест Михайлович, Афанасьєв Сергій Олександрович, Долинський Валентин Леонідович, Ткачук Микола Григорович, Плігін Юрій Васильович 31254 плавного елементу опору, а спрямлену ділянку після падіння швидкої течії відгороджують глухою загатою. Завдання, на рішення якого спрямовано винахід, полягає в наступному: а) розробити високоекономічний спосіб регулювання та поновлення русел малих річок; б) скоротити час регулювання та поновлення русел малих річок; в) підвищити ефективність очистки поверхневого стоку малих річок шляхом розширення спектру вибіркової здібності в цілому біогеоценозу відносно акумуляції забруднюючих речовин. Зв'язок між істотними ознаками винаходу, який пропонується і технічним результатом, який досягається, полягає в тому, що запропонований спосіб більш економічний і ефективний (таблиця). Спосіб здійснюється за допомогою пристрою, що включає вихідне русло 1, спрямлену ділянку малої річки 2, тимчасовий направляючий елемент опору водному потоку 3, що складається з закріплених понтонів 6 і сполученого з ними щита відбиття 7, глуху загату 4, старий рукав 5, по якому спрямовується водний потік в запропонованому варіанті. На фіг. 1 зображено пристрій в плані, на фіг. 2 - розрізи А-А та Б-Б. Спосіб здійснюється таким чином. У місці початку спрямленої ділянки річки за допомогою тимчасового наплавного елементу опору 3 водний потік з вихідного русла 1 направляється в старий рукав 5, а спрямлена ділянка 2 після падіння швидкості течії відгороджується від вихідного русла 1 глухою загатою шляхом намиву грунту або насипу твердих порід. При наявності перемички між вихідним і старим руслами робиться проріз, в який направляється водний потік. Приклад. У місці початку спрямленої ділянки річки і старого рукава закріпили 2 плавучих понтони, які сполучені з щитом відбиття водному потоку. Після закріплення понтонів з щитом відбиття водний потік спрямовується з вихідного у старе русло, а після падіння швидкості течії на спрямленій ділянці, яке настає відразу при зазначеному спрямуванні водних мас, відгородили спрямлену ділянку за допомогою намиву грунту або інших твердих порід. Після реалізації зазначених заходів водний потік проходить через старе русло, яке характеризується сформованим біогеоценозом з великим набіром різноманітних гідробіонтів і, насамперед, вищої водяної, напівводяної та болотяної рослинності, що в кінцевому рахунку розширило спектр його вибіркової здібності по відношенню до очищення води від різних забруднюючих речовин. Таблиця Ефективність способу № п/п 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Показники Базовий варіант Варіант, що пропонується БПК5, мг О2/л ХПК, мг/л Азот загальний, мг/л Фосфор загальний, мг/л Фосфор неорг., мг/л Засислі речовини, мг/л Синтетичні поверхневоактивні речовини, мг/л Марганець, мкг/л Залізо загальне, мг/л Залізо розчинне, мкг/л Мідь, мкг/л Цинк, мкг/л Термін поновлення русла (місяців) Капітальні витрати, грн. 2,8 39,2 0,35 0,42 0,17 18,0 2,1 3,5 0,29 0,15 0,06 17,1 Відносна ефективність роботи пристрою, % 25,0 19,7 17,1 64,3 64,7 40,0 0,1 0,06 40,0 0,55 3,0 2,0 7,0 5,4 30,0 2093 38,0 2,5 1,2 4,2 3,1 2,0 561,0 31,0 33,4 40,0 40,0 42,6 93,4 73,3 2 31254 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
