Система очистки води річок

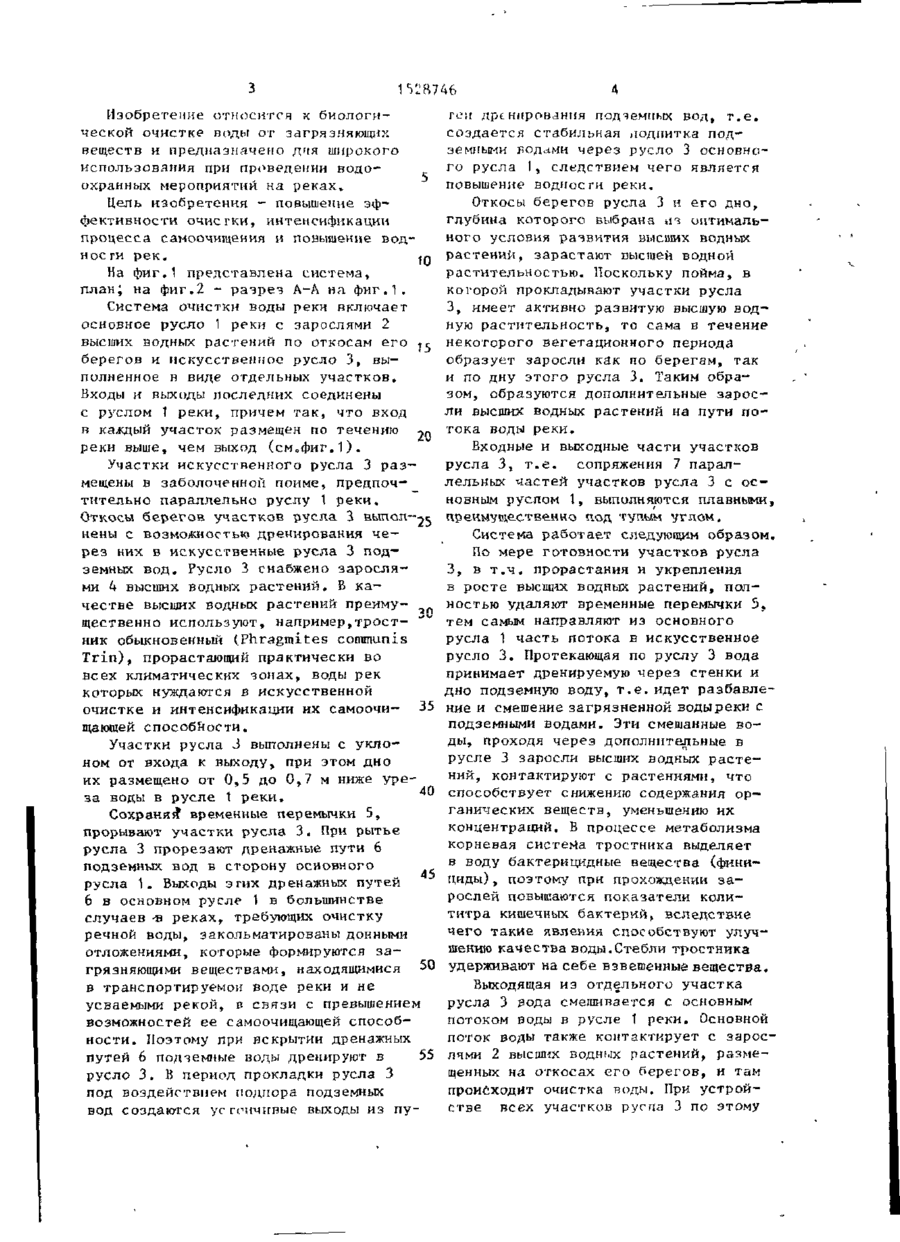

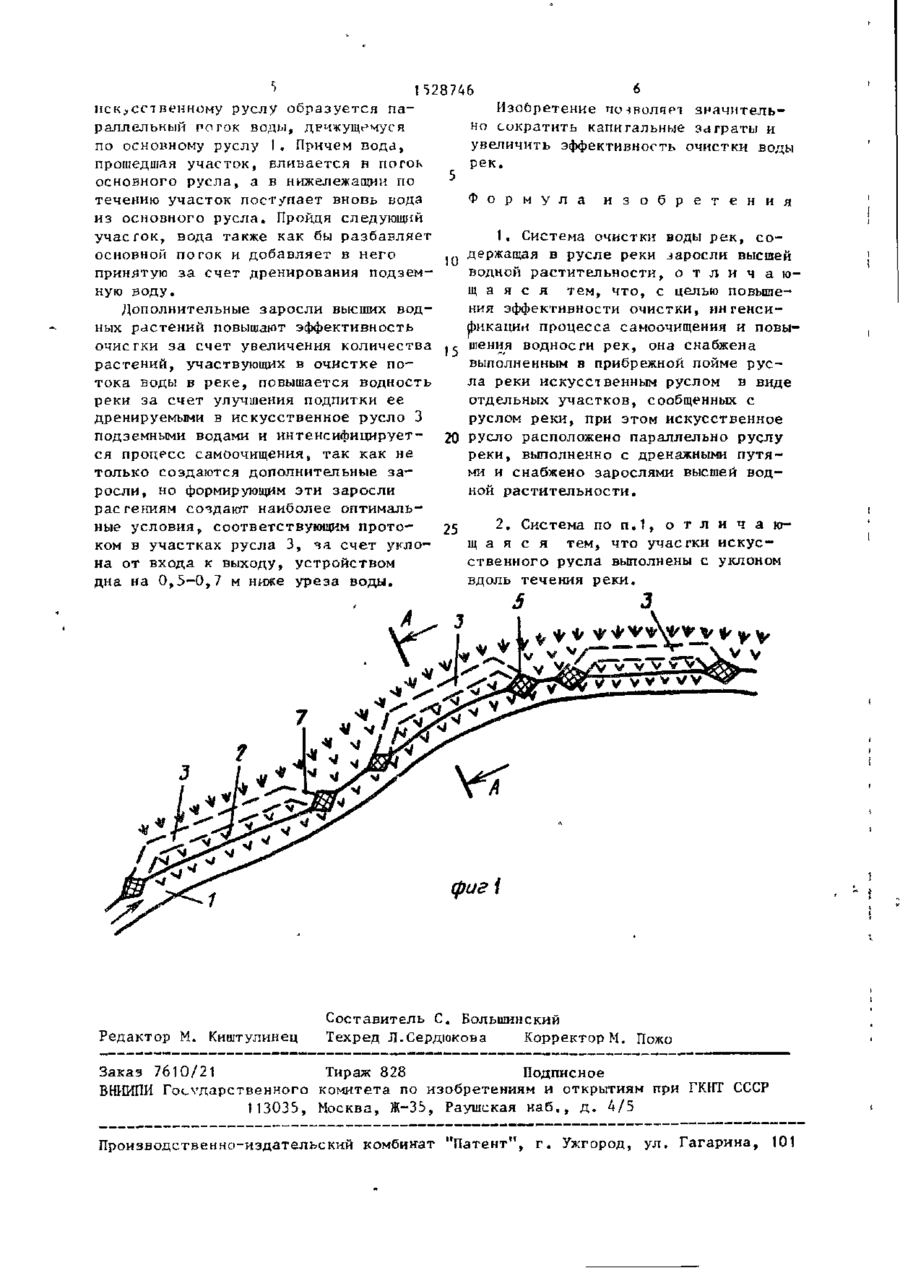

Изобретение относится к биологической очистке воды от загрязняющих веществ и предназначено для широкого использования при проведении водоохранных мероприятий. Цель изобретения - повышение эффективности очистки, интенсификация процесса самоочищения и повышение водности рек. Система содержит основное русло 1 реки с зарослями 2 высшей водной растительности и искусственное русло 3, выполненное в виде отдельных участков. Из основного русла 1 часть потока направляют в искусственное русло 3, где он принимает дренируемые через стенки и дно подземные воды и контактирует с растениями „ Изобретение позволяет значительно сократить капитальные затраты и увеличить эффективность очистки воды рек. 1 з.п,ф-лы, 2 ил. фи д. 2 \, 1VJ8746 Изобретение относится к биологической очистке воды от загрязняющих веществ и предназначено дия широкого использования при проведении водоохранных мероприятии на реках. Цель изобретения - повышение эффективности очис гки, интенсификации процесса самоочищення и повышение водное ги РЄК. JQ На фиг.1 представлена система, план; на фиг.2 - разрез А-А на фиг.1. Система очистки воды реки включает основное русло 1 реки с зарослями 2 высших водных растений по откосам его * г берегов и искусственное русло 3, выполненное в виде отдельных участков. Входы и выходы последних соединены с руслом 1 реки, причем так, что вход в каждый участок размещен по течению ^п реки выше, чем выход (см о фиг.1). Участки искусственного русла 3 размещены в заболоченной пойме, предпочтительно параллельно руслу 1 реки. Откосы берегов участков русла 3 выпол-^з йены с возможностью дренирования через них в искусственные русла 3 подземных вод. Русло 3 снабжено зарослями 4 высших водных растений. В качестве высших водных растений преиму- ^п щественно используют, налример,тростник обыкновенный (Phragmites communis Trin), прорастающий практически во всех климатических зонах, воды рек которых нуждаются в искусственной очистке и интенсификации их самоочи- 35 щающей способности. Участки русла 3 выполнены с уклоном от входа к выходу, при этом дно их размещено от 0,5 до 0,7 м ниже уре40 за воды в русле t реки. Сохраняя* временные перемычки 5, прорывают участки русла 3. При рытье русла 3 прорезают дренажные пути 6 подземных вод в сторону основного 45 русла 1. Выходы эгих дренажных путей 6 в основном русле 1 в большинстве случаев - реках, требующих очистку в речной воды, закольматированы донными отложениями, которые формируются загрязняющими веществами, находящимися 50 в транспортируемой воде реки и не усваемыми рекой, в связи с превышением возможностей ее самоочищающей способности. Поэтому при вскрытии дренажных путей 6 подземные воды дренируют в 55 русло 3. В период прокладки русла 3 под воздействием подпора подземных вод создаются ус гоичивые выходы из пу ген дре ннрования подъемных вод, т.е. создается стабильная подпитка подземными яодами через русло 3 основного русла 1, следствием чего является повышение водности реки. Откосы берегов русла 3 я его дно, глубина которого выбрана из оптимального условия развития высших водных растений, зарастают высшей водной растительностью. Поскольку пойма, в которой прокладывают участки русла 3, имеет активно развитую высшую водную растительность, то сама в течение некоторого вегетационного периода образует заросли как по берегам, так и по дну этого русла 3. Таким образом, образуются дополнительные заросли высших водных растений на пути потока воды реки. Входные и выходные части участков русла 3, т.е. сопряжения 7 параллельных частей участков русла 3 с основным руслом 1, выполняются плавными, преимущественно под тупым углом. Система работает следующим образом. По мере готовности участков русла З, в т.ч. прорастания и укрепления в росте высших водных растений, полностью удаляют временные перемычки 5. тем самым направляют из основного русла 1 часть потока в искусственное русло 3. Протекающая по руслу 3 вода принимает дренируемую через стенки и дно подземную воду, т.е. идет разбавление и смешение загрязненной водыреки с подземными водами. Эти смешанные воды, проходя через дополнительные в русле 3 заросли высших водных растений, контактируют с растениями, что способствует снижению содержания органических веществ, уменьшению их концентраций. В процессе метаболизма корневая система тростника выделяет в воду бактерицидные вещества (финнциды), поэтому при прохождении зарослей повышаются показатели колититра кишечных бактерий, вследствие чего такие явления способствуют улучшению качества воды.Стебли тростника удерживают на себе взвешенные вещества. Выходящая из отдельного участка русла 3 рода смешивается с основным потоком йоды в русле 1 реки. Основной поток воды также контактирует с зарослями 2 высших водных растений, размещенных на откосах его берегов, и там происходит очистка воды. При устройстве всех участков руспа 3 по этому П28746 искусственному руслу о б р а з у е т с я п а раллельный рогок воды, движущемуся по основному руслу 1. Причем вода, прошедшая у ч а с т о к , в л и в а е т с я в поток основного р у с л а , а в нижележащий по течению участок поступает вновь вода из основного р у с л а . Пройдя следующий у ч а с т о к , вода также как бы р а з б а в л я е т основной погок и д о б а в л я е т в него принятую з а счет дренирования п о д з е м ную в о д у . Дополнительные заросли высших в о д ных растений повышают эффективность очистки з а счет увеличения количества р а с т е н и й , участвующих в очистке п о тока воды в р е к е , повышается водность реки за счет улучшения подпитки ее дренируемыми в искусственное русло 3 подземными водами и интенсифицируется процесс самоочищения, т а к как не только создаются дополнительные з а росли, но формирующим эти заросли растениям создают наиболее оптимальные у с л о в и я , соответствующим п р о т о ком в участках русла 3, з а с ч е т уклона от входа к выходу, устройством дна на 0 , 5 - 0 , 7 м ниже уреза воды. Редактор М. Киштулинец Изобретение гкмволчеі з н а ч и т е л ь но сократить капитальные затраты и увеличить эффективность очистки воды рек. 5 Ф о р м у л а и з о б р е т е н и я 1. Система очистки воды р е к , с о .„ держащая в русле реки заросли высшей водной р а с т и т е л ь н о с т и , о т л и ч а ю щ а я с я тем, ч т о , с целью повышения эффективности очистки, и н г е н с и фикации процесса самоочищения и повы.с шения водности р е к , она снабжена выполненным в прибрежной пойме р у с ла реки искусственным руслом в виде отдельных у ч а с т к о в , сообщенных с руслом р е к и , при этом искусственное 20 русло расположено параллельно руслу реки, выполненно с дренажными п у т я ми и снабжено зарослями высшей в о д ной р а с т и т е л ь н о с т и . 25 2 . Система по п , 1 , о т л и ч а ю щ а я с я тем, что участки и с к у с ственного русла выполнены с уклоном вдоль течения р е к и . Составитель С. Большинский Техред Л.Сердюкова Корректор М, Пожо Заказ 7610/21 Тираж 828 Подписное БНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат " П а т е н т " , г . Ужгород, ул. Гагарина, 101
