Побутовий фільтр з очисником фільтрувальної мембрани

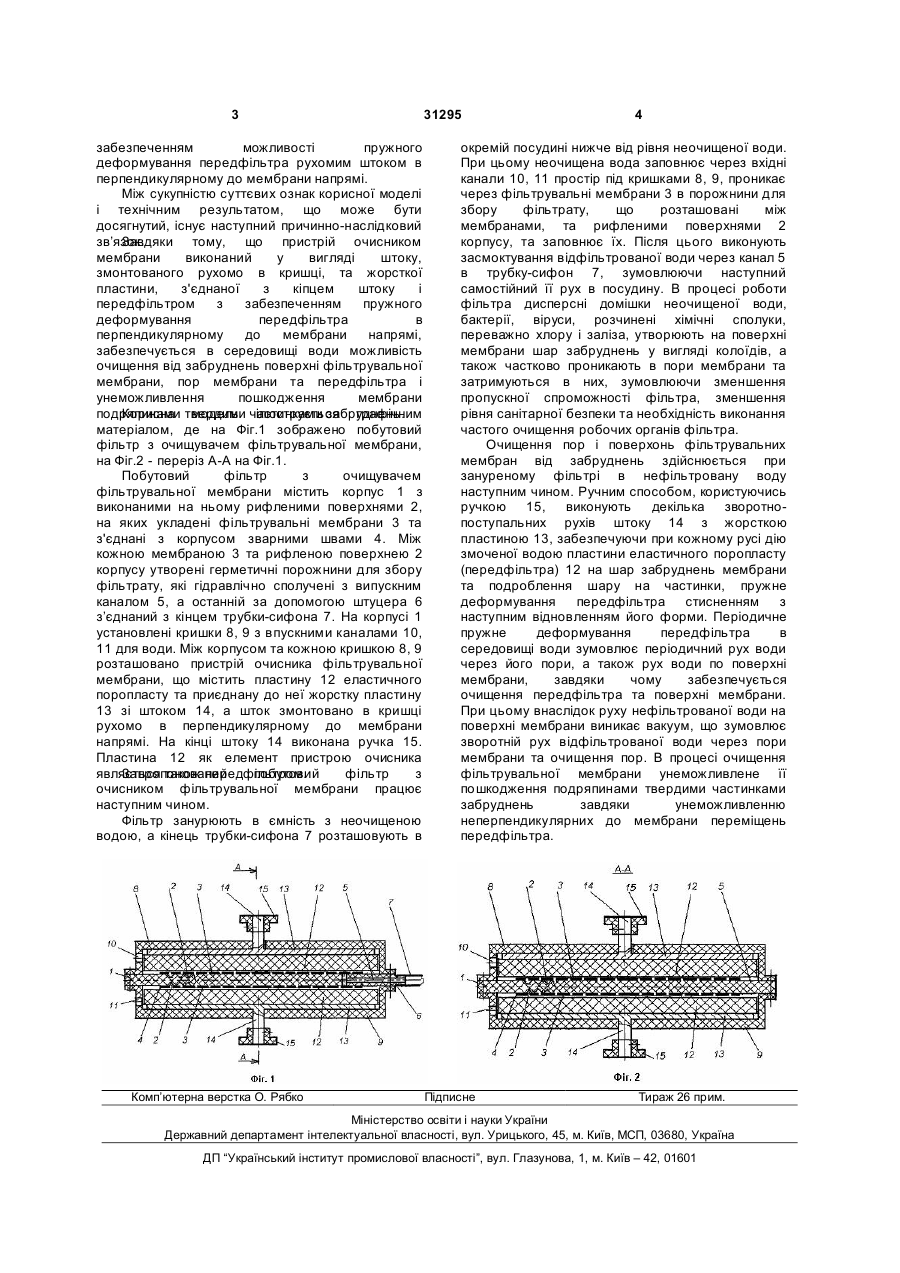

Побутовий фільтр з очисником фільтрувальної мембрани, що містить корпус та закріплені на ньому фільтрувальні мембрани, 3 забезпеченням можливості пружного деформування передфільтра рухомим штоком в перпендикулярному до мембрани напрямі. Між сукупністю суттєвих ознак корисної моделі і технічним результатом, що може бути досягнутий, існує наступний причинно-наслідковий зв’язок. Завдяки тому, що пристрій очисником мембрани виконаний у вигляді штоку, змонтованого рухомо в кришці, та жорсткої пластини, з'єднаної з кіпцем штоку і передфільтром з забезпеченням пружного деформування передфільтра в перпендикулярному до мембрани напрямі, забезпечується в середовищі води можливість очищення від забруднень поверхні фільтрувальної мембрани, пор мембрани та передфільтра і унеможливлення пошкодження мембрани подряпинами твердими частинками забруднень. Корисна модель ілюструється графічним матеріалом, де на Фіг.1 зображено побутовий фільтр з очищувачем фільтрувальної мембрани, на Фіг.2 - переріз А-А на Фіг.1. Побутовий фільтр з очищувачем фільтрувальної мембрани містить корпус 1 з виконаними на ньому рифленими поверхнями 2, на яких укладені фільтрувальні мембрани 3 та з'єднані з корпусом зварними швами 4. Між кожною мембраною 3 та рифленою поверхнею 2 корпусу утворені герметичні порожнини для збору фільтрату, які гідравлічно сполучені з випускним каналом 5, а останній за допомогою штуцера 6 з’єднаний з кінцем трубки-сифона 7. На корпусі 1 установлені кришки 8, 9 з впускними каналами 10, 11 для води. Між корпусом та кожною кришкою 8, 9 розташовано пристрій очисника фільтрувальної мембрани, що містить пластину 12 еластичного поропласту та приєднану до неї жорстку пластину 13 зі штоком 14, а шток змонтовано в кришці рухомо в перпендикулярному до мембрани напрямі. На кінці штоку 14 виконана ручка 15. Пластина 12 як елемент пристрою очисника являється також передфільтром. Запропонований побутовий фільтр з очисником фільтрувальної мембрани працює наступним чином. Фільтр занурюють в ємність з неочищеною водою, а кінець трубки-сифона 7 розташовують в Комп’ютерна верстка О. Рябко 31295 4 окремій посудині нижче від рівня неочищеної води. При цьому неочищена вода заповнює через вхідні канали 10, 11 простір під кришками 8, 9, проникає через фільтрувальні мембрани 3 в порожнини для збору фільтрату, що розташовані між мембранами, та рифленими поверхнями 2 корпусу, та заповнює їх. Після цього виконують засмоктування відфільтрованої води через канал 5 в трубку-сифон 7, зумовлюючи наступний самостійний її рух в посудину. В процесі роботи фільтра дисперсні домішки неочищеної води, бактерії, віруси, розчинені хімічні сполуки, переважно хлору і заліза, утворюють на поверхні мембрани шар забруднень у вигляді колоїдів, а також частково проникають в пори мембрани та затримуються в них, зумовлюючи зменшення пропускної спроможності фільтра, зменшення рівня санітарної безпеки та необхідність виконання частого очищення робочих органів фільтра. Очищення пор і поверхонь фільтрувальних мембран від забруднень здійснюється при зануреному фільтрі в нефільтровану воду наступним чином. Ручним способом, користуючись ручкою 15, виконують декілька зворотнопоступальних рухів штоку 14 з жорсткою пластиною 13, забезпечуючи при кожному русі дію змоченої водою пластини еластичного поропласту (передфільтра) 12 на шар забруднень мембрани та подроблення шару на частинки, пружне деформування передфільтра стисненням з наступним відновленням його форми. Періодичне пружне деформування передфільтра в середовищі води зумовлює періодичний рух води через його пори, а також рух води по поверхні мембрани, завдяки чому забезпечується очищення передфільтра та поверхні мембрани. При цьому внаслідок руху нефільтрованої води на поверхні мембрани виникає вакуум, що зумовлює зворотній рух відфільтрованої води через пори мембрани та очищення пор. В процесі очищення фільтрувальної мембрани унеможливлене її пошкодження подряпинами твердими частинками забруднень завдяки унеможливленню неперпендикулярних до мембрани переміщень передфільтра. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5 31295 6
