Пластмасова кришка, що нагвинчується на горловину контейнера

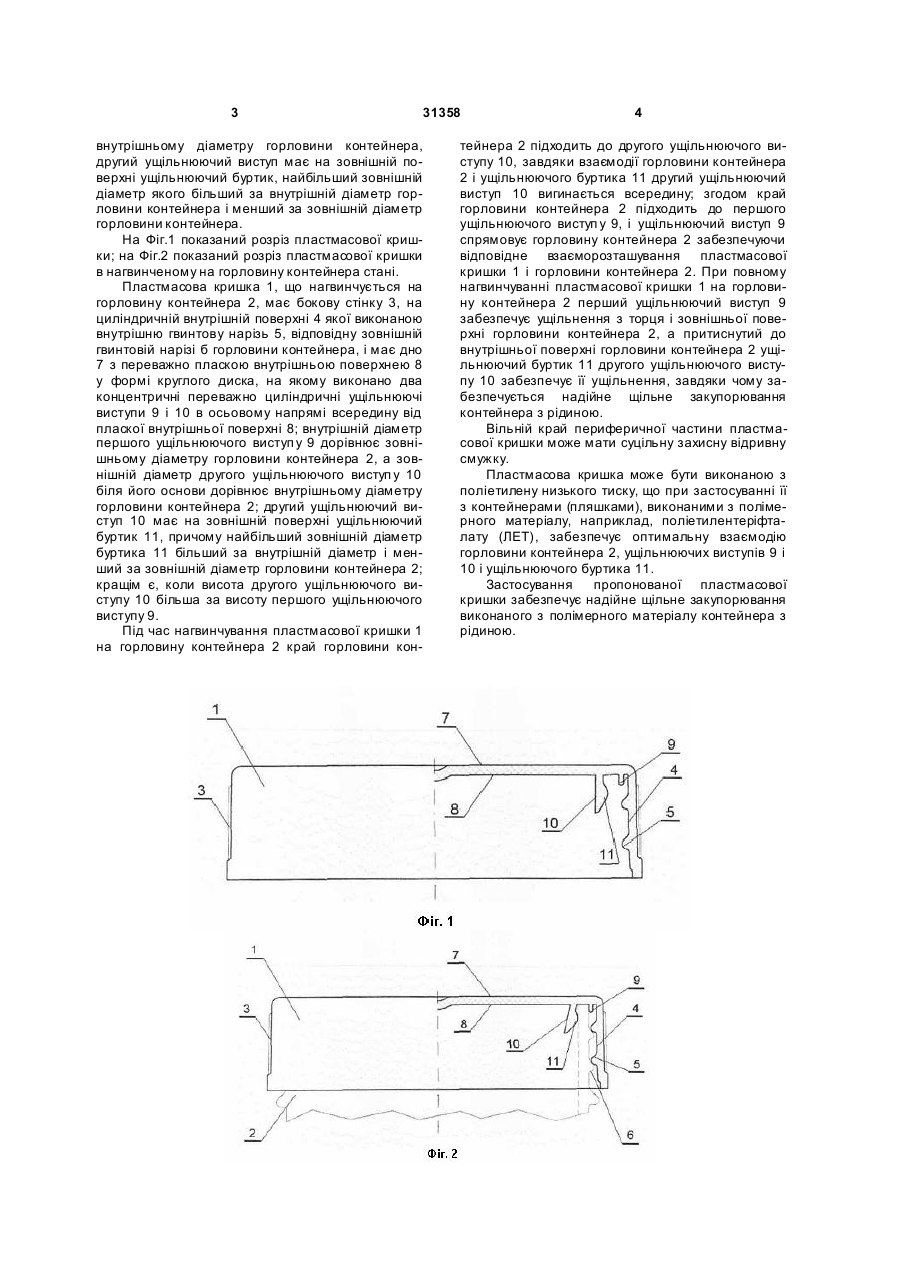

Пластмасова кришка, що нагвинчується на горловину контейнера, яка має бокову стінку, на циліндричній внутрішній поверхні якої виконано внутрішню гвинтову нарізку, відповідну зовнішній гвинтовій нарізці горловини контейнера, і має дно з переважно пласкою внутрішньою поверхнею у формі круглого диска, на якому виконано два кон 3 31358 внутрішньому діаметру горловини контейнера, другий ущільнюючий виступ має на зовнішній поверхні ущільнюючий буртик, найбільший зовнішній діаметр якого більший за внутрішній діаметр горловини контейнера і менший за зовнішній діаметр горловини контейнера. На Фіг.1 показаний розріз пластмасової кришки; на Фіг.2 показаний розріз пластмасової кришки в нагвинченому на горловину контейнера стані. Пластмасова кришка 1, що нагвинчується на горловину контейнера 2, має бокову стінку 3, на циліндричній внутрішній поверхні 4 якої виконаною внутрішню гвинтову нарізь 5, відповідну зовнішній гвинтовій нарізі б горловини контейнера, і має дно 7 з переважно пласкою внутрішньою поверхнею 8 у формі круглого диска, на якому виконано два концентричні переважно циліндричні ущільнюючі виступи 9 і 10 в осьовому напрямі всередину від пласкої внутрішньої поверхні 8; внутрішній діаметр першого ущільнюючого виступ у 9 дорівнює зовнішньому діаметру горловини контейнера 2, а зовнішній діаметр другого ущільнюючого виступ у 10 біля його основи дорівнює внутрішньому діаметру горловини контейнера 2; другий ущільнюючий виступ 10 має на зовнішній поверхні ущільнюючий буртик 11, причому найбільший зовнішній діаметр буртика 11 більший за внутрішній діаметр і менший за зовнішній діаметр горловини контейнера 2; кращім є, коли висота другого ущільнюючого виступу 10 більша за висоту першого ущільнюючого виступу 9. Під час нагвинчування пластмасової кришки 1 на горловину контейнера 2 край горловини кон 4 тейнера 2 підходить до другого ущільнюючого виступу 10, завдяки взаємодії горловини контейнера 2 і ущільнюючого буртика 11 другий ущільнюючий виступ 10 вигинається всередину; згодом край горловини контейнера 2 підходить до першого ущільнюючого виступ у 9, і ущільнюючий виступ 9 спрямовує горловину контейнера 2 забезпечуючи відповідне взаєморозташування пластмасової кришки 1 і горловини контейнера 2. При повному нагвинчуванні пластмасової кришки 1 на горловину контейнера 2 перший ущільнюючий виступ 9 забезпечує ущільнення з торця і зовнішньої поверхні горловини контейнера 2, а притиснутий до внутрішньої поверхні горловини контейнера 2 ущільнюючий буртик 11 другого ущільнюючого виступу 10 забезпечує її ущільнення, завдяки чому забезпечується надійне щільне закупорювання контейнера з рідиною. Вільній край периферичної частини пластмасової кришки може мати суцільну захисну відривну смужку. Пластмасова кришка може бути виконаною з поліетилену низького тиску, що при застосуванні її з контейнерами (пляшками), виконаними з полімерного матеріалу, наприклад, поліетилентеріфталату (ЛЕТ), забезпечує оптимальну взаємодію горловини контейнера 2, ущільнюючих виступів 9 і 10 і ущільнюючого буртика 11. Застосування пропонованої пластмасової кришки забезпечує надійне щільне закупорювання виконаного з полімерного матеріалу контейнера з рідиною. 5 Комп’ютерна в ерстка Л. Купенко 31358 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
