Ущільнюючий елемент закупорювального пристрою для пляшки

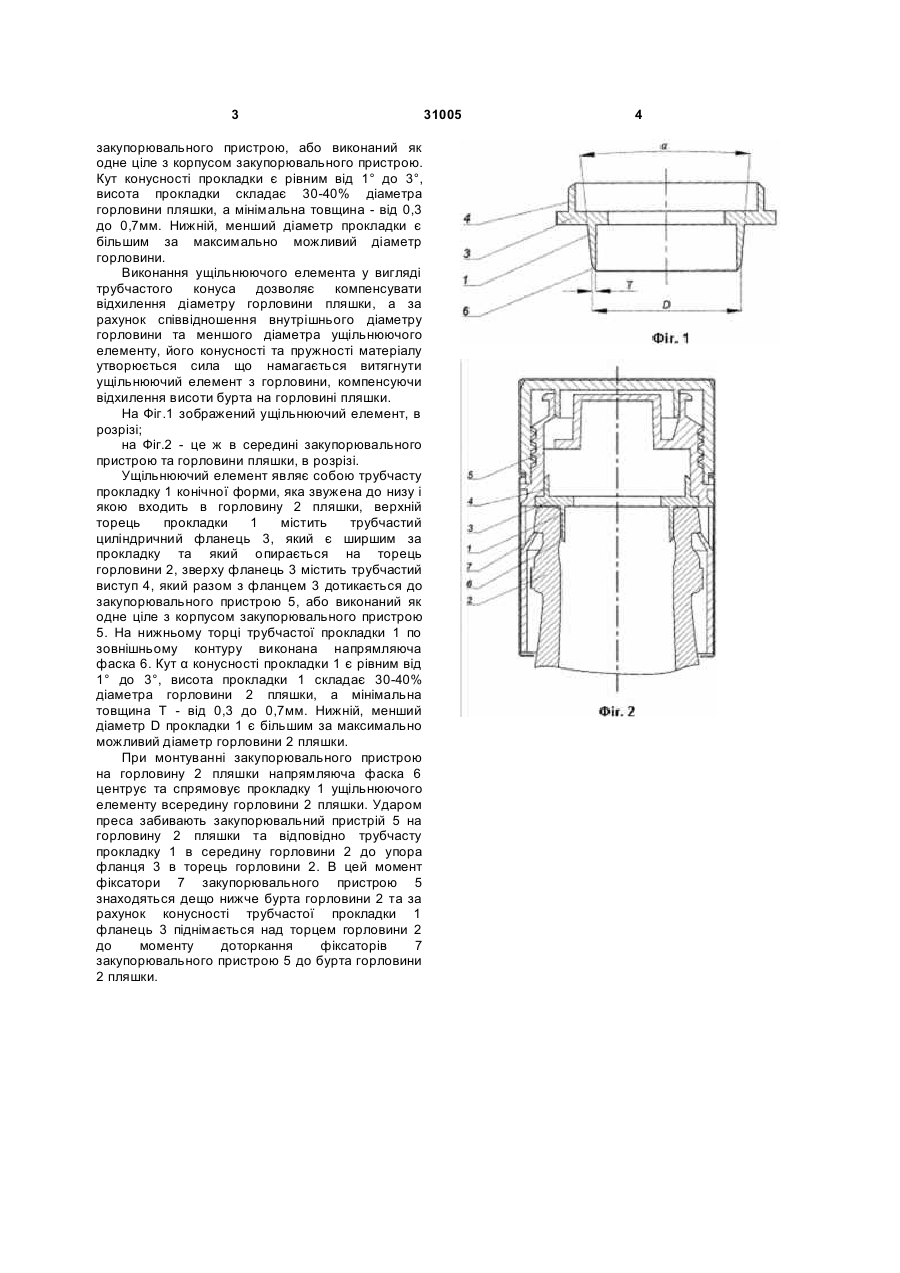

1. Ущільнюючий елемент закупорювального пристрою для пляшки, який являє собою трубчасту прокладку, який відрізняється тим, що трубчаста прокладка виконана конічною, звуженою донизу, і входить в горловину пляшки, верхній торець прокладки містить фланець, яким опирається на торець горловини, зверху фланець містить трубчастий виступ, який разом з фланцем дотикається до закупорювального пристрою, або 3 закупорювального пристрою, або виконаний як одне ціле з корпусом закупорювального пристрою. Кут конусності прокладки є рівним від 1° до 3°, висота прокладки складає 30-40% діаметра горловини пляшки, а мінімальна товщина - від 0,3 до 0,7мм. Нижній, менший діаметр прокладки є більшим за максимально можливий діаметр горловини. Виконання ущільнюючого елемента у вигляді трубчастого конуса дозволяє компенсувати відхилення діаметру горловини пляшки, а за рахунок співвідношення внутрішнього діаметру горловини та меншого діаметра ущільнюючого елементу, його конусності та пружності матеріалу утворюється сила що намагається витягнути ущільнюючий елемент з горловини, компенсуючи відхилення висоти бурта на горловині пляшки. На Фіг.1 зображений ущільнюючий елемент, в розрізі; на Фіг.2 - це ж в середині закупорювального пристрою та горловини пляшки, в розрізі. Ущільнюючий елемент являє собою трубчасту прокладку 1 конічної форми, яка звужена до низу і якою входить в горловину 2 пляшки, верхній торець прокладки 1 містить трубчастий циліндричний фланець 3, який є ширшим за прокладку та який опирається на торець горловини 2, зверху фланець 3 містить трубчастий виступ 4, який разом з фланцем 3 дотикається до закупорювального пристрою 5, або виконаний як одне ціле з корпусом закупорювального пристрою 5. На нижньому торці трубчастої прокладки 1 по зовнішньому контуру виконана напрямляюча фаска 6. Кут α конусності прокладки 1 є рівним від 1° до 3°, висота прокладки 1 складає 30-40% діаметра горловини 2 пляшки, а мінімальна товщина Т - від 0,3 до 0,7мм. Нижній, менший діаметр D прокладки 1 є більшим за максимально можливий діаметр горловини 2 пляшки. При монтуванні закупорювального пристрою на горловину 2 пляшки напрямляюча фаска 6 центрує та спрямовує прокладку 1 ущільнюючого елементу всередину горловини 2 пляшки. Ударом преса забивають закупорювальний пристрій 5 на горловину 2 пляшки та відповідно трубчасту прокладку 1 в середину горловини 2 до упора фланця 3 в торець горловини 2. В цей момент фіксатори 7 закупорювального пристрою 5 знаходяться дещо нижче бурта горловини 2 та за рахунок конусності трубчастої прокладки 1 фланець 3 піднімається над торцем горловини 2 до моменту доторкання фіксаторів 7 закупорювального пристрою 5 до бурта горловини 2 пляшки. 31005 4
