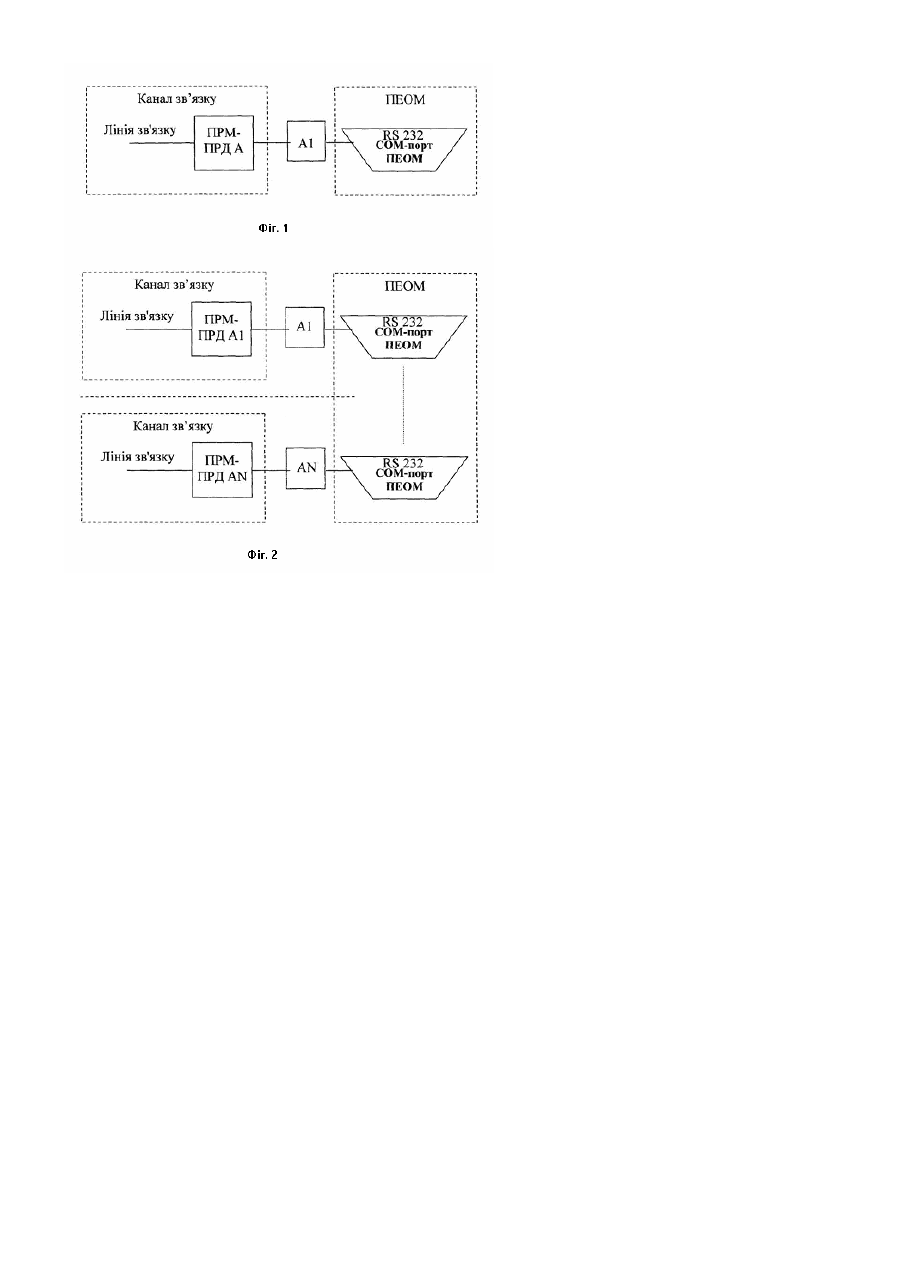

Спосіб спряження приймально-передавальної апаратури з персональною обчислювальною машиною для сумісного командного пункту протиповітряної оборони і армійської авіації

Запропонована корисна модель належить до галузі військової кібернетики, систем керування і зв'язку та може бути використана при вирішенні задач протиповітряної оборони (ППО) військ для забезпечення інформаційної взаємодії між командними пунктами (КП), пунктами керування (ПУ) та сумісними командними пунктами протиповітряної оборони і армійської авіації (СКП ППО і АА). Відомий спосіб спряження апаратури передачі даних С23-1 та АІ-011 з електронно-обчислювальним комплексом (ЕОК) через інтерфейсні карти (ІК) у вигляді формалізованих повідомлень (кодограм і бланків) командно-штабних машин (КПІМ) та спеціальних машин (CM) автоматизованої системи керування (АСУ) військами "Маневр", "Еталон" [1, 2], які виконують функції командних пунктів і пунктів керування та здійснюють збір, обробку і обмін даними про повітряну обстановку, передачу команд керування засобам ППО СВ і авіації. Недоліки відомого способу пов'язані з недостатньою швидкістю обробки інформації обчислювальними засобами з різними способами кодування та відтворення вхідних інформаційних потоків на існуючих КП (ПУ) видів і родів військ, обмеженим обсягом оперативної інформації при взаємодії з спряженими КП (ПУ) та великим часом щодо прийняття і доведення до підлеглих та взаємодіючих частин і підрозділів ППО СВ рішень при плануванні і в ході бойових дій. Найбільш близьким до запропонованого технічним рішенням, обраним як прототип є «Спосіб спряження апаратури передачі даних С23-1 та АІ-011 з персональною обчислювальною машиною» [3], який призначено для створення уніфікованих автоматизованих робочих місць (АРМ) операторів (командирів) КШМ (СМ) на базі персональної електронно-обчислювальної машини (ПЕОМ), за допомогою яких розширюється можливість щодо оперативності прийому, обробки і відображення інформації (повітряної і наземної обстановки) на електронній карті місцевості та скорочується час щодо прийняття і доведення до підлеглих та взаємодіючих частин і підрозділів ППО СВ рішень при плануванні і в ході бойових дій. Недоліком способу-прототипу є відсутність можливості його використання на сучасному СКП ППО і АА. В основу корисної моделі поставлена задача створити спосіб спряження приймально-передавальної апаратури з персональною електронно-обчислювальною машиною для сумісного командного пункту протиповітряної оборони і армійської авіації, який дозволить сформувати уніфіковані автоматизовані робочі місця (АРМ) офіцерів керування СКП ППО і АА на базі сучасних ПЕОМ, за допомогою яких скоротиться час на прийом, обробку і відображення інформації (повітряної і наземної обстановки) на електронній карті місцевості та прийняття і доведення до підлеглих та взаємодіючих частин і підрозділів ППО СВ і АА рішень при плануванні і в ході бойових дій у реальному масштабі часу. Поставлена задача вирішується за рахунок того, що у спосіб-прототип, для організації обміну радіолокаційною інформацією у вигляді формалізованих повідомлень (кодограм і бланків) по існуючих на озброєнні стандартизованих каналах зв'язку, за допомогою штатних комплектів апаратури передачі даних (АПД) С23-1 і АІ-011 та персональних електронно-обчислювальних машин (ПЕОМ) командно-штабних і спеціальних машин автоматизованої системи керування військами "Маневр" та "Еталон", апаратно - замість АПД і пристрою спряження АПД з ПЕОМ, введено уніфікований адаптер спряження приймально-передавальної апаратури (ПРМПРД А) з ПЕОМ для організації алгоритму перетворення кодограм до формату інтерфейсу послідовного СОМпорту RS-232 ПЕОМ, програмно - додатково розширює функції уніфікованих АРМ офіцерів керування і скорочує час на прийом, обробку та видачу службової інформації за допомогою стандартних каналів телекодового зв'язку у реальному масштабі часу. Технічний результат, який може бути отриманий при здійсненні корисної моделі, полягає в створенні уніфікованих АРМ офіцерів керування СКП ППО і АА на базі ПЕОМ, перевагою яких буде суттєве збільшення типів повідомлень, які передаються по каналах телекодового зв'язку та скорочення часу на прийом, обробку і передачу інформації у реальному масштабі часу. На Фіг.1 приведена узагальнена лінія зв'язку запропонованого способу спряження ПРМ-ПРД А з ПЕОМ (один канал зв'язку - одна ПЕОМ). На Фіг.2 приведена узагальнена лінія зв'язку запропонованого способу спряження ПРМ-ПРД А з ПЕОМ (декілька каналів зв'язку - одна ПЕОМ). Запропонований спосіб спряження приймально-передавальної апаратури з персональною електроннообчислювальною машиною для сумісного командного пункту протиповітряної оборони і армійської авіації полягає у тому, що апаратно - використовується обмін радіолокаційною інформацією у вигляді формалізованих повідомлень (кодограм і бланків) по існуючих на озброєнні стандартизованих каналах зв'язку за допомогою штатних комплектів приймально-передавальної апаратури через уніфікований адаптер спряження ПРМ-ПРД А і ПЕОМ для організації алгоритму перетворення кодограм до формату інтерфейсу послідовного СОМ-порту RS232 ПЕОМ та програмно - розширює функції і скорочує час на прийом, обробку та видачу службової інформації за допомогою стандартних каналів телекодового зв'язку у реальному масштабі часу. У запропонованому способі спряження прийомо-передавальної апаратури з персональною електроннообчислювальною машиною для сумісного командного пункту протиповітряної оборони і армійської авіації всі функції по організації обміну інформацією між пристроями спряження і ПЕОМ, пристроями спряження і ПРМ-ПРД А реалізовані на програмному рівні [3]. Спеціальне програмне забезпечення (мікропрограма) мікропроцесору уніфікованого пристрою спряження реалізує алгоритм перетворення кодограм з формату обміну інформації в ПРМ-ПРД А до формату інтерфейсу послідовного СОМ-порту RS-232 ПЕОМ. Головною частиною при з'єднанні через пристрої спряження ПРМ-ПРД А з ПЕОМ та збором, обробкою і відображенням оперативної інформації на електронної карті місцевості екрана монітора уніфікованого АРМ офіцера керування СКП ППО і АА, є програмне забезпечення на мові Visual Basic під операційною системою Windows-XP для робот з геоінформаційни-ми системами (ГІС) MapInfo, ArcView (електронними і цифровими картами різних масштабів). Сутність запропонованого способу, полягає в спряженні ПРМ-ПРД А з ПЕОМ через пристрої спряження (Фіг.1-2) для створення уніфікованих АРМ офіцерів керування СКП ППО і АА та здійснені оперативного прийому, обробки і відображення радіолокаційної інформації (повітряної і наземної обстановки) на електронній карті місцевості та прийняття і доведення до підлеглих та взаємодіючих частин і підрозділів ППО СВ і АА рішень (команд керування військами) при плануванні і в ході бойових дій у реальному часі. При необхідності прийняти по каналу зв'язку радіолокаційної інформації від операторів радіолокаційних станцій (РЛС) (Фіг.1), або від офіцерів керування інших командних пунктів (пунктів керування) (Фіг.2) для офіцерів керування СКП ППО і АА через ПРМ-ПРД А (ПРМ-ПРД А1.....ПРМ-ПРД AN) на АРМ (у ПЕОМ), на вхід ПРМ-ПРД А (ПРМ-ПРД А1.....ПРМ-ПРД AN) по лінії зв'язку надходить інформаційний сигнал, який далі потрапляє на вхід пристрою А1 (А1.....AN), що здійснює програмно конвертування фазоманіпульованого сигналу у сигнал в відповідності зі стандартом протоколу RS-232 (Фіг.1, 2). Мікропроцесор пристрою спряження А1 (А1.....AN) приймає інформаційний сигнал (блок даних), запам'ятовує інформацію для передачі її в ПЕОМ. Після закінчення прийому блока інформації, мікропроцесор аналізує отриманий блок і, якщо отримана інформація дійсна, мікропроцесор переконвертовує її, через свій послідовний порт і приймально-передавальний пристрій видає на вхід СОМ-порту ПЕОМ, де ця інформація обробляється програмно. Розроблений програмний продукт на мові Visual Basic під операційною системою Windows-XP для уніфікованих АРМ офіцерів керування СКП ППО і АА (сучасної ПЕОМ) реалізовує функції: 1. одночасний прийом-передачу вторинної радіолокаційної інформації (наземної і повітряної обстановки у динаміці) та видачу команд керування військами при рішенні задач протиповітряної оборони на СКП ППО і АА під час бойових дій у реальному масштабі часу (імітація бойових дій у режимі тренування) від 1 до 16 ПРМ-ПРД А (через відповідні адаптери) на одне АРМ офіцера керування (на ПЕОМ) як по каналах зв'язку, які використовують стандартну ПРМ-ПРД А, так і по локальної мережі (між ПЕОМ на СКП ППО і АА); 2. настройку бази даних на конкретне угруповання (сухопутні війська, авіація або загальна обстановка); 3. прийом радіолокаційної інформації від одного джерела (РЛС або декілька РЛС - з її ототожненням) з використанням адаптерів пристрою типуА1 (А1.....AN); 4. відображення на екрані монітора ПЕОМ уніфікованого АРМ офіцера керування наступної інформації: - картографічного матеріалу з прив'язкою відображення об'єктів у системі Гаусса-Крюгера, полярних координатах, відносно реперної точці і сітці ППО; - наземної обстановки (часткової або загальної) для угруповань протиповітряної оборони Сухопутних військ і авіації; - повітряної обстановки (свої, чужі.....) у динаміці в реальному масштабі часу; - стан «своїх» військ та бойові дії; - проведення об'єктивного контролю (запису бойових дій, а при необхідності з періодичним кольоровим друком на аркуші радіолокаційної інформації, яка виводитиметься на екран монітору уніфікованих АРМ ПЕОМ); - імітації навчальних нальотів і т. ін. (тренування розрахунків). Для усунення непотрібної деталізації, будь-які об'єкти, розташовані на електронній карті місцевості, можуть бути приховані шляхом заборони виведення надлишкової інформації на екран монітору ПЕОМ. Передбачено роботу (інформаційну взаємодію) з об'єктами наступних типів: - ПУ генерального штабу; - командні пункти армійських корпусів (АК); - КП дивізій, бригад, полків, батальйонів; - КП зенітно-ракетної бригади, зенітного ракетного полку; - КП дивізіону, батареї; - висотомір, радіолокаційні станції; Передача радіолокаційної інформацій та команд керування від АРМ офіцерів керування СКП ППО і АА до підлеглих і на інші КП (ПУ) здійснюється в зворотному порядку. Тобто, при наявності інформації (рішення командира або радіолокаційної інформації), яку необхідно передати в ПРМ-ПРД А для подальшої передачі по каналах зв'язку споживачам (на інші СКП, КП, ПУ і т. ін.), ПЕОМ видає інформаційний сигнал через порт послідовного обміну (СОМ). Інформація через приймально-передаючі ланки пристрою А1 (відповідно А1.....AN) надходить на вхід послідовного порту мікропроцесору і запам'ятовується в його пам'яті. Після прийому всього блока інформації, мікропроцесор пристрою А1 (А1.....AN) програмно організує видачу її в ПРМ-ПРД А і далі до споживачів. Джерела інформації 1. Лукьянов В.И. Автоматизированная система управления войсками тактического звена. Учебное пособие. К.: МО СССР, 1987. - 85с. 2. Сорокин В.П., Азаренков В.В. и др. Автоматизированная система управления войск ПВО сухопутных войск. Часть 2. Устройство и применение АСУ. - М.: МО СССР, 1990. - 306с. 3. Деклараційний патент України на винахід №71452А, Україна, Н03 М1/12. Спосіб спряження апаратури передачі даних С23-1 та АІ-011 з персональною електронно-обчислювальною машиною. /Хавченко В.В. Очереднік В.А. Обрядін В.В. Важинський СЕ. Салюков Ш.Г. Коломійцев О.В. - №20031213142; Заяв. 30.12.2003; Опубл. 15.11.2004; Бюл. №11 - 6с. 4. Епанешников A.M., Епанешников В.А. Программирование в среде Delphi. - М.: Диалог МИФИ, 1998. - 335с.
