Пристрій спряження телеграфних каналів зв’язку з персональною електронно-обчислювальною машиною “такт”

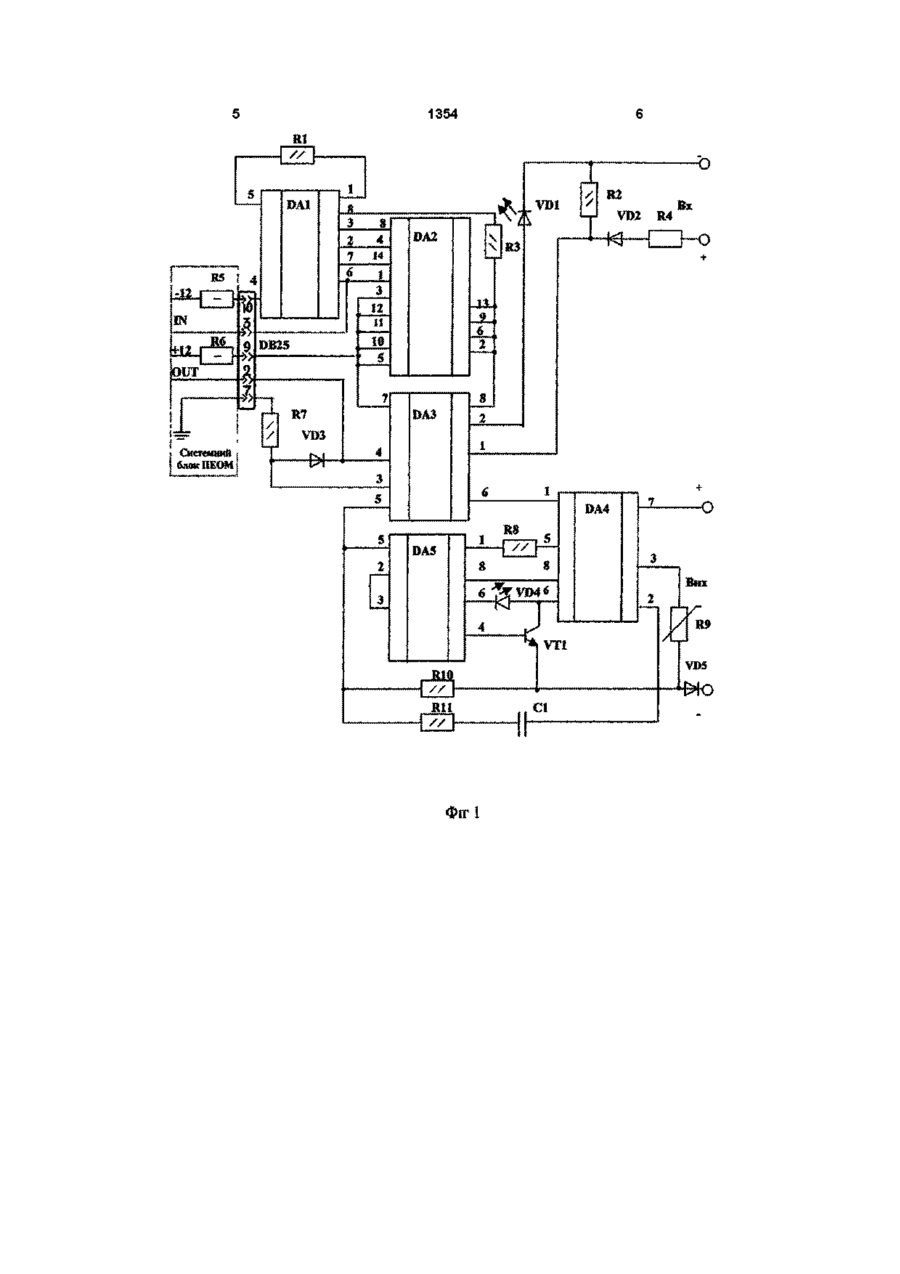

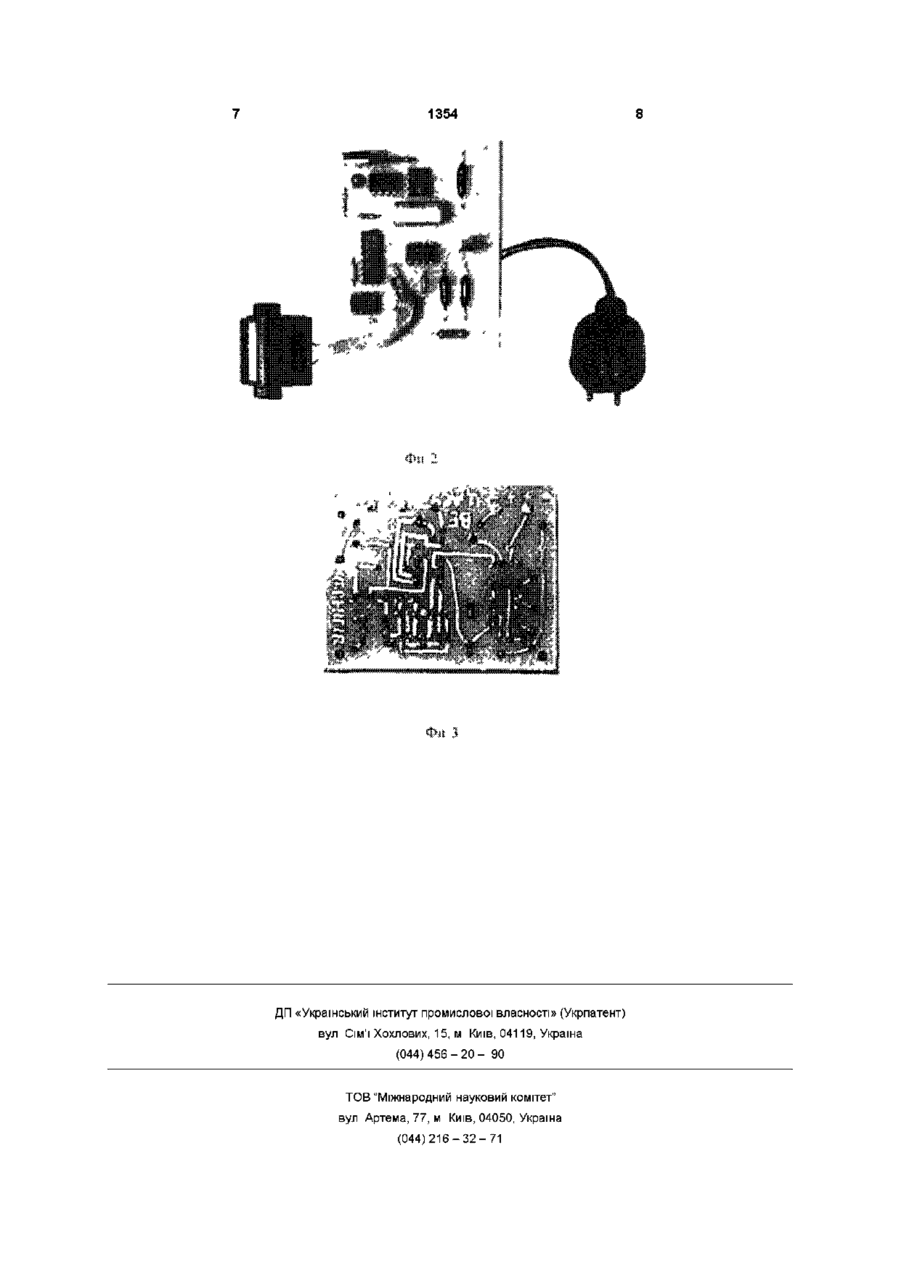

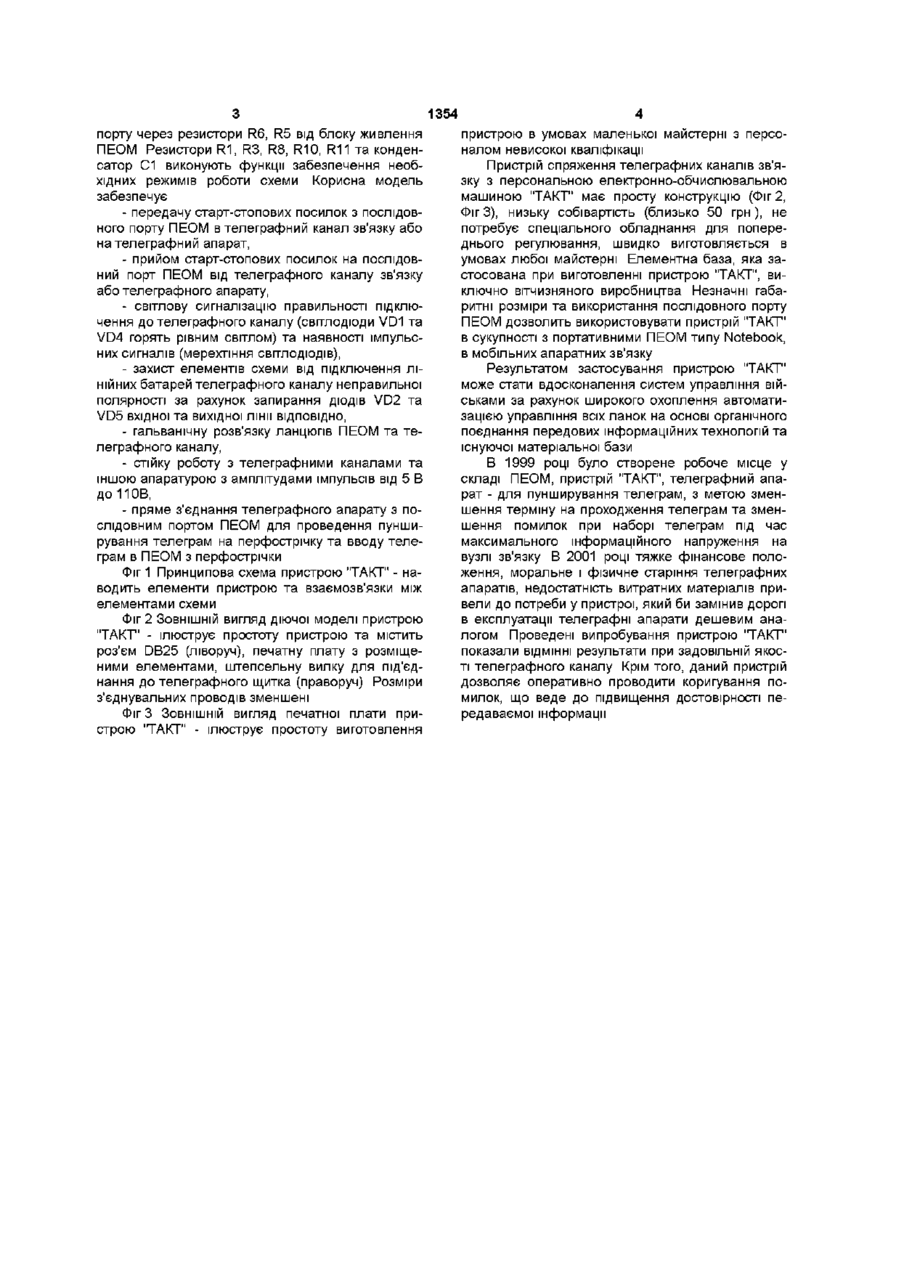

Пристрій спряження телеграфних каналів зв'язку з персональною електроннообчислювальною машиною, який відрізняється тим, що містить роз'єм DB25 послідовного порту, на 2 і 7 контакти якого надходять ВХІДНІ імпульси від ПЕОМ, які через ланцюжок R7, VD3 подаються на вхід оптопари ( контакти 3,4 мікросхеми DA3), з виходів якої (контакти 5,6 мікросхеми DA3) імпульси поступають на низьковольтний ключ на мікросхемі DA5 та високовольтний ключ на транзисторі VT1, колектор якого з'єднаний з низьковольтним ключем через світлодюд VD4 та з мікросхемою стабілізації струму DA4, а емітер через діод VD5 з'єднується з мінусовою клемою прийомної пари телеграфного каналу, плюсова клема якого з'єднана з мікросхемою DA4, до контакту 3 якої приєднується варистор R9 , з клем передавальної пари телеграфного каналу імпульси через ланцюжок R4, VD2, R2 та світлодюд VD1 поступають на вхід другої оптопари ( контакти 1,2 мікросхеми DA3), з виходів якої (контакти 7,8 мікросхеми DA3) імпульси поступають на мікросхеми DA2 та DA1, живлення котрих забезпечується напругою +12В та 12В ВІДПОВІДНО, яка подається через контакти 9,10 роз'єму DB25 послідовного порту через резистори R6, R5 від блока живлення ПЕОМ , що забезпечує перетворення старт-стопових посилок телеграф Корисна модель відноситься до електрозв'язку і може бути використана як альтернатива телеграфним апаратам у системі воєнного зв'язку Корисна модель має віддалені аналоги, захищені авторськими свідоцтвами № № 610315, 1185634, але існуючі на той час електроннообчислювальні машини за своєю вартістю та доступністю не давали можливості широкого застосування пристрою Крім того, приведені аналоги були достатньо складні з-за необхідності вводити додаткові елементи для попередньої обробки сигналів Сучасний розвиток обчислювальної техніки дозволяє передати обчислювальній машині всі функції обробки сигналів, а пристрої спряження повинні забезпечити лише приведення сигналів до параметрів портів вводу-виводу Корисна модель має за мету спряження телеграфних каналів зв'язку з ПЕОМ та створення можливості відправки та прийому телеграм без використання телеграфного апарату, автоматизації процесу прийому-відправки телеграм Для цього в пристрої спряження телеграфних каналів зв'язку з персональною електронно обчислювальною машиною "ТАКТ" (далі пристрій "ТАКТ"), який містить роз'єм DB25 послідовного порту (Фіг1), на 2 і 7 контакти якого надходять ВХІДНІ імпульси від ПЕОМ, які через ланцюжок R7, VD3 подаються на вхід оптопари (контакти 3, 4 мікросхеми DA3), з виходів якої (контакти 5, 6 мікросхеми DA3) імпульси поступають на низьковольтний ключ на мікросхемі DA5 та високовольтний ключ на транзисторі VT1, колектор якого з'єднаний з низьковольтним ключем через світлодюд VD4, та з мікросхемою стабілізації струму DA4, а емітер через діод VD5 з'єднується з мінусовою клемою прийомної пари телеграфного каналу, плюсова клема якого з'єднана з мікросхемою DA4, до контакту 3 якої приєднується варистор R9, з клем передавальної пари телеграфного каналу імпульси через ланцюжок R4, VD2, R2 та світлодюд VD1 поступають на вхід другої оптопари (контакти 1, 2 мікросхеми DA3), з виходів якої (контакти 7, 8 мікросхеми DA3) імпульси поступають на мікросхеми DA2 та DA1, живлення котрих забезпечується напругою +12В та -12В ВІДПОВІДНО, яка подається через контакти 9, 10 роз'єму DB25 послідовного них каналів в старт-стопову ПОСЛІДОВНІСТЬ ПОСЛІДО ВНОГО порту ПЕОМ, не потребуючи окремих джерел живлення ю СО 1354 порту через резистори R6, R5 від блоку живлення пристрою в умовах маленької майстерні з персоПЕОМ Резистори R1, R3, R8, R10, R11 та конденналом невисокої кваліфікації сатор С1 виконують функції забезпечення необПристрій спряження телеграфних каналів зв'яхідних режимів роботи схеми Корисна модель зку з персональною електронно-обчислювальною забезпечує машиною "ТАКТ" має просту конструкцію (Фіг 2, - передачу старт-стопових посилок з послідовФігЗ), низьку собівартість (близько 50 грн), не ного порту ПЕОМ в телеграфний канал зв'язку або потребує спеціального обладнання для поперена телеграфний апарат, днього регулювання, швидко виготовляється в умовах любої майстерні Елементна база, яка за- прийом старт-стопових посилок на послідовстосована при виготовленні пристрою "ТАКТ", виний порт ПЕОМ від телеграфного каналу зв'язку ключно вітчизняного виробництва Незначні габаабо телеграфного апарату, ритні розміри та використання послідовного порту - світлову сигналізацію правильності підклюПЕОМ дозволить використовувати пристрій "ТАКТ" чення до телеграфного каналу (світлодюди VD1 та в сукупності з портативними ПЕОМ типу Notebook, VD4 горять рівним світлом) та наявності імпульсв мобільних апаратних зв'язку них сигналів (мерехтіння СВІТЛОДІОДІВ), - захист елементів схеми від підключення ЛІРезультатом застосування пристрою "ТАКТ" НІЙНИХ батарей телеграфного каналу неправильної може стати вдосконалення систем управління війполярності за рахунок запирання ДІОДІВ VD2 та ськами за рахунок широкого охоплення автоматиVD5 вхідної та вихідної лінії ВІДПОВІДНО, зацією управління всіх ланок на основі органічного поєднання передових інформаційних технологій та - гальванічну розв'язку ланцюгів ПЕОМ та теіснуючої матеріальної бази леграфного каналу, - стійку роботу з телеграфними каналами та В 1999 році було створене робоче місце у іншою апаратурою з амплітудами імпульсів від 5 В складі ПЕОМ, пристрій "ТАКТ", телеграфний ападо 110В, рат - для пунширування телеграм, з метою зменшення терміну на проходження телеграм та змен- пряме з'єднання телеграфного апарату з пошення помилок при наборі телеграм під час слідовним портом ПЕОМ для проведення пуншимаксимального інформаційного напруження на рування телеграм на перфострічку та вводу телевузлі зв'язку В 2001 році тяжке фінансове полограм в ПЕОМ з перфострічки ження, моральне і фізичне старіння телеграфних Фіг 1 Принципова схема пристрою "ТАКТ" - наапаратів, недостатність витратних матеріалів приводить елементи пристрою та взаємозв'язки між вели до потреби у пристрої, який би замінив дорогі елементами схеми в експлуатації телеграфні апарати дешевим анаФіг 2 ЗОВНІШНІЙ ВИГЛЯД ДІЮЧОЇ моделі пристрою логом Проведені випробування пристрою "ТАКТ" "ТАКТ" - ілюструє простоту пристрою та містить показали ВІДМІННІ результати при задовільній якосроз'єм DB25 (ліворуч), печатну плату з розміщеті телеграфного каналу Крім того, даний пристрій ними елементами, штепсельну вилку для під'єддозволяє оперативно проводити коригування понання до телеграфного щитка (праворуч) Розміри милок, що веде до підвищення достовірності пез'єднувальних проводів зменшені редаваємої інформації Фіг 3 ЗОВНІШНІЙ ВИГЛЯД печатної плати пристрою "ТАКТ" - ілюструє простоту виготовлення 1354 Фіг 1 1354 4 ij ' * * • - • ! * ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
