Робочий орган верстата для розколювання деревини

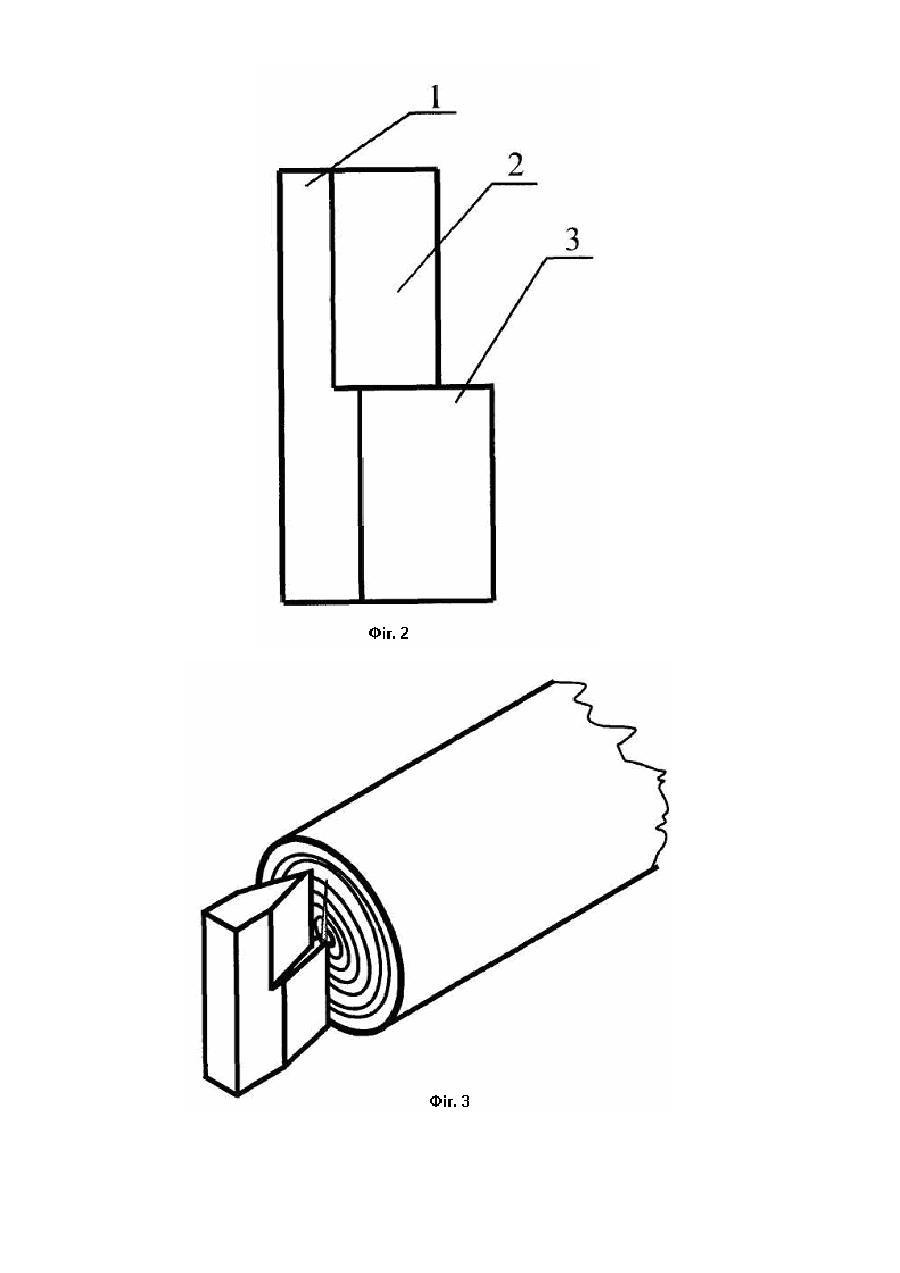

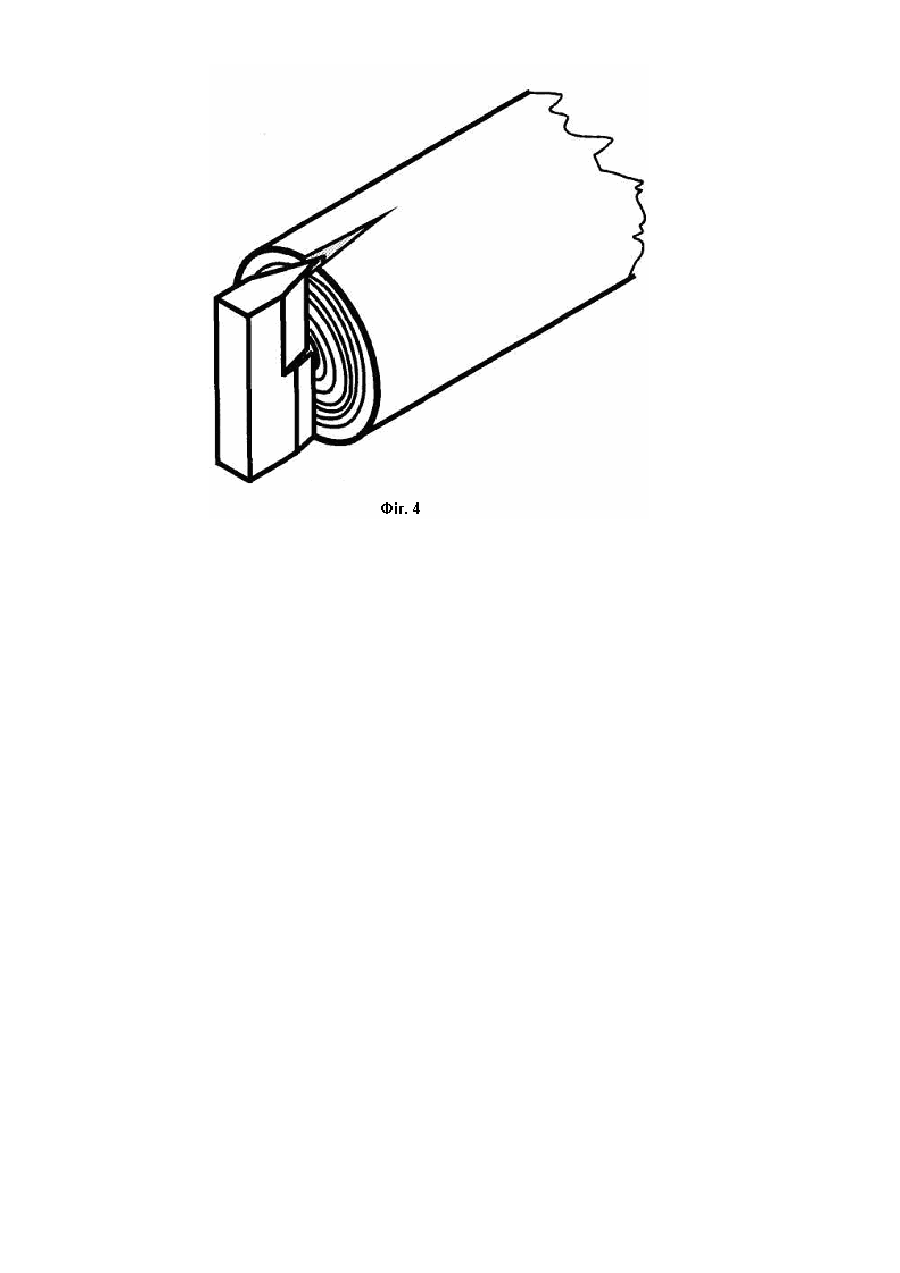

Корисна модель відноситься до механізмів і обладнання для первинної переробки деревини, а саме до робочих органів верстатів для розрубання деревини. Відомі робочі органи для дроворубних верстатів, виконані у вигляді клина, характеризуються великим зусиллям розрубання деревини, зумовленим необхідністю подолання значних сил тертя між деревиною і боковими стінками клина [1-3]. Мета корисної моделі - зменшення потужності та габаритів приводу верстатів для розрубання деревини за рахунок зниження зусилля опору розрубанню. Це досягається шляхом зменшення лінії контакту між деревиною та лезом клина в початковий момент розрубання, що в свою чергу зменшує площу контакту між деревиною і боковими стінками клина, в результаті чого стають меншими зусилля тертя, а також часткової заміни процесу розрубання деревини її розщепленням, оскільки верхня частина робочого органу лише сприятиме розвитку випереджувальної тріщини та забезпечить остаточне розрубання деревини. В свою чергу, зменшення площі контакту, приводить до зменшення зусиль тертя, які виникають в процесі розрубання. На Фіг.1 показано робочий орган дроворубного верстату вигляд зверху; на Фіг.2 - те ж, вигляд з боку; на Фіг.3 показано запропонований робочий орган в початковий момент розрубання; на Фіг.4 - те ж, завершальна стадія процесу розрубання. Корпус 1 робочого органу має східчасту форму, до нього кріпляться леза 2 і 3. Кут загострення леза 2 рівний або більший порівняно з кутом загострення леза 3. Працює робочий орган наступним чином. В початковий момент процесу розрубання (Фіг.3) в роботу вступає нижня частина робочого органу, яка виконує зминання, поперечний стиск волокон і зумовлює появу випереджаючої тріщини. Поява випереджаючої тріщини призводить до різкого зменшення зусилля розрубання. З подальшим насуванням розрубуваної колоди на робочий орган в роботу вступає верхня частина східчастого клина (Фіг.4), яка сприяє подальшому розвитку тріщини та забезпечує остаточне розрубання деревини. Так як в початковий момент розрубання висота робочої частини леза клина є значно меншою за діаметр кряжа, то зменшення лінії контакту між лезом і деревиною призведе до зменшення максимального зусилля розрубання. Використання запропонованого робочого органу на верстатах для розрубання деревини дозволить зменшити затрати енергії в процесі розрубання. Бібліографічні дані 1. Авторське свідоцтво СРСР а.с. СРСР №505561 кл. В 27L 7/00, 1976. 2. Авторське свідоцтво СРСР а.с. СРСР №447263 кл. В 27L 7/00, 1975. 3. Совершенствование и динамика дроворубных станков. Шкиря Т.М. Львов, издательское объединение «Вища школа», 1977. 160с.
