Дисковий робочий орган грунтообробної машини

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 28158

Опубліковано: 26.11.2007

Автори: Гуков Яків Серафимович, Дудак Сергій Миколайович, Вольський Володимир Анатолійович

Завантажити PDF файл.

Формула / Реферат

Текст

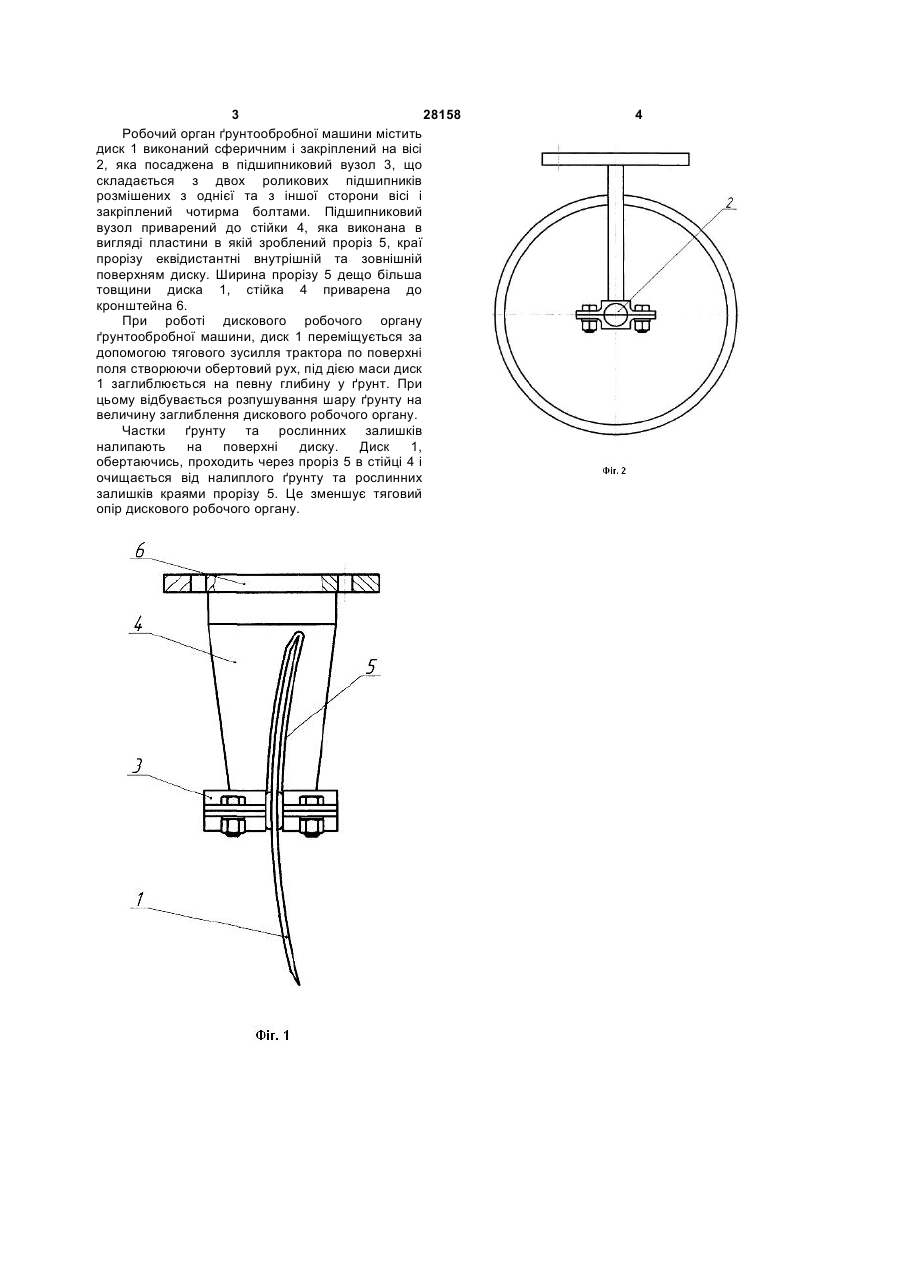

Дисковий робочий орган ґрунтообробної машини, що включає диск, встановлений на стійці з можливістю обертання, та чистик, який відрізняється тим, що стійка виконана у вигляді пластини з прорізом, в якому знаходиться диск, причому стійка є чистиком диска. (19) (21) u200708642 (22) 27.07.2007 (24) 26.11.2007 (72) ВОЛЬСЬКИЙ ВОЛОДИМИР АНАТОЛІЙОВИЧ, UA, ГУКОВ ЯКІВ СЕРАФІМОВИЧ, UA, ДУДАК СЕРГІЙ МИКОЛАЙОВИЧ, UA (73) НАЦІОНАЛЬНИЙ НАУКОВИЙ ЦЕНТР "ІНСТИТУТ МЕХАНІЗАЦІЇ ТА ЕЛЕКТРИФІКАЦІЇ 3 28158 Робочий орган ґрунтообробної машини містить диск 1 виконаний сферичним і закріплений на вісі 2, яка посаджена в підшипниковий вузол 3, що складається з двох роликових підшипників розмішених з однієї та з іншої сторони вісі і закріплений чотирма болтами. Підшипниковий вузол приварений до стійки 4, яка виконана в вигляді пластини в якій зроблений проріз 5, краї прорізу еквідистантні внутрішній та зовнішній поверхням диску. Ширина прорізу 5 дещо більша товщини диска 1, стійка 4 приварена до кронштейна 6. При роботі дискового робочого органу ґрунтообробної машини, диск 1 переміщується за допомогою тягового зусилля трактора по поверхні поля створюючи обертовий рух, під дією маси диск 1 заглиблюється на певну глибину у ґрунт. При цьому відбувається розпушування шару ґрунту на величину заглиблення дискового робочого органу. Частки ґрунту та рослинних залишків налипають на поверхні диску. Диск 1, обертаючись, проходить через проріз 5 в стійці 4 і очищається від налиплого ґрунту та рослинних залишків краями прорізу 5. Це зменшує тяговий опір дискового робочого органу. 4

Дивитися

Додаткова інформація

Назва патенту англійською

Disk working element of cultivating machine

Автори англійською

Volskyi Volodymyr Anatoliiovych, Hukov Yakiv Serafymovych, Dudak Serhii Mykolaiovych

Назва патенту російською

Дисковый рабочий орган почвообрабатывающей машины

Автори російською

Вольский Владимир Анатольевич, Гуков Яков Серафимович, Дудак Сергей Николаевич

МПК / Мітки

МПК: A01B 7/00

Мітки: машини, робочий, грунтообробної, дисковий, орган
