Установка для плазмового розпалу і стабілізації горіння пиловугільного факела

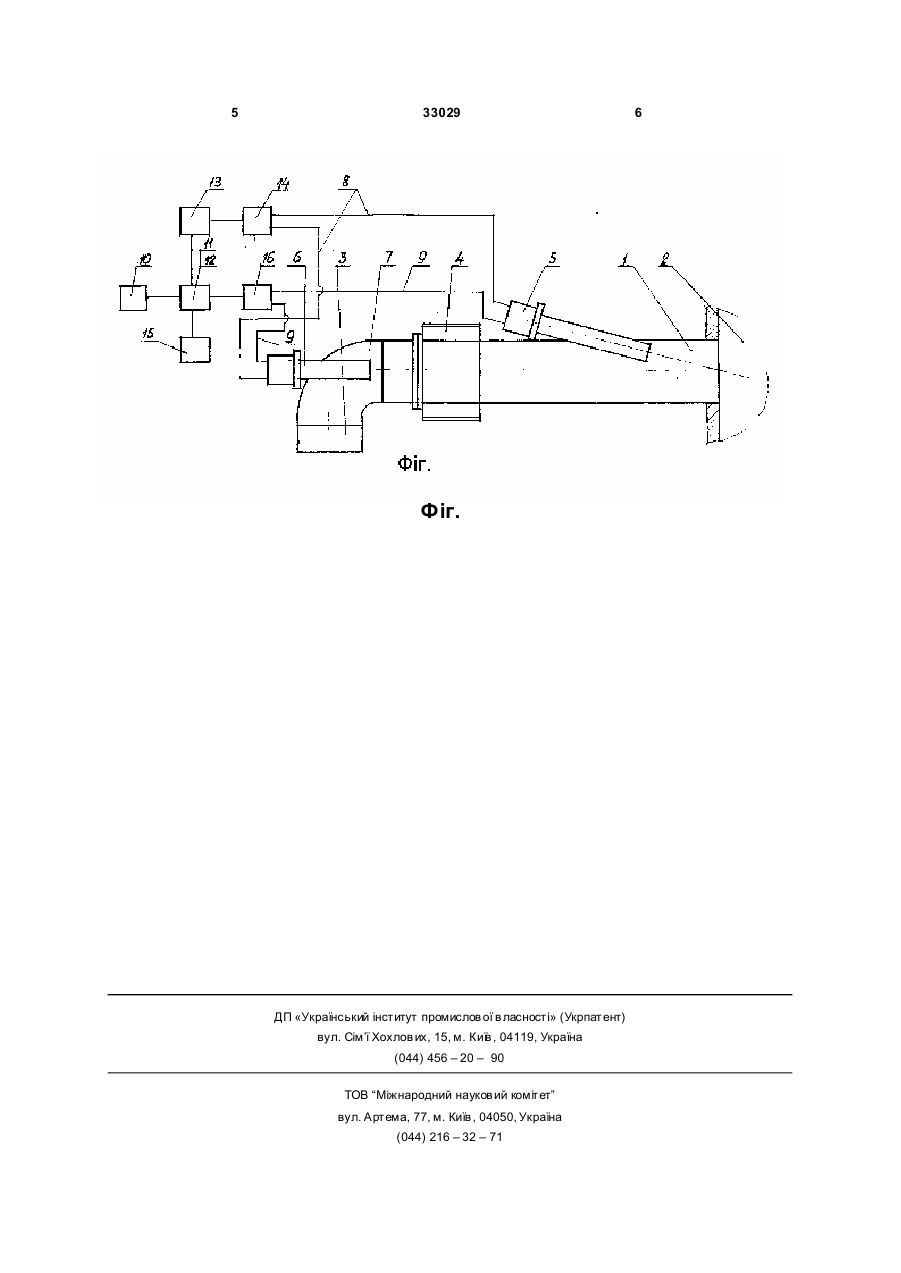

Установка для плазмового розпалу і стабілізації горіння пиловугільного факела, яка включає основний пальник, усередині якого на одній осі з (21) 98105407 3 33029 ного палива при взаємодії з плазмовим струменем, виключається налипання на стінках пальника продуктів згорання (гарнісаж) і за рахунок цього розширюються експлуатаційні можливості установки без використання мазуту. Поставлене завдання вирішується тим, що в установці для плазмового розпалу і стабілізації горіння пиловугільного факела, яка включає основний пальник, усередині якого на одній осі з ним розміщено плазмотрон, закріплений на коліні трубопроводу подачі пиловугільного палива перед системою подачі вторинного повітря, а також систему електропневмоводопостачання, автоматики і управління, згідно винаходу установка обладнана додатковим плазмотроном, установленим в вікні бокової стінки пальника в зоні між системою подачі вторинного повітря і торцем пальника під кутом до її поздовжньої осі, таким чином, що вісь плазмотрону проходить через центр пальника в площині її зрізу. Завдяки тому, що один із плазмотронів розміщено соосно осі пальника, при роботі установки на низькокалорійній пиловугільній суміші, за рахунок збільшення об'єму пальника і часу знаходження пиловугільних часток в високотемпературній зоні, а такому аеродинамічній структурі потоку, відбувається інтенсифікація конвективо-радіаціонного теплообміну, чим забезпечується стабільне горіння пиловугільного факела. При роботі установки на висококалорійній пиловугільній суміші, плазмотрон переміщують в сторону зрізу пальника і установлюють під кутом до поздовжньої осі пальника, чим забезпечується скорочення часу знаходження часток пиловугільної суміші в високотемпературній зоні пальника і за рахунок цього, практично, повністю усувається утворення гарнісажу на внутрішніх стінках пальника. Таким чином, запропонована конструкція дозволяє істотно збільшити ресурс роботи установки. Сутність винаходу пояснюється кресленням, де на фіг., зображена схема поздовжнього розтину установки. Установка складається із пальника 1, який входить в топку котла 2 з патрубком підводу пиловугільної аеросуміші 3. В вікні бокової стінки пальника 1, в зоні поміж системою подачі вторинного повітря 4 і торцем пальника 1, розміщено плазмотрон 5, установлений під кутом a до поздовжньої осі 4 пальника, таким чином, що вершина кута його установки примикає до точки перетину поздовжньої осі пальника з площиною торця його вхідного отвору. Др угий плазмотрон 6 установлено соосно поздовжньої осі пальника 1 і закріплено на коліні 7 трубопроводу 3 подачі пиловугільного палива. Плазмотрони 5 і 6 через гнучкі гумові рукава 8 і електричні кабелі 9 з'єднані з плазмовою установкою, яка включає силовий трансформатор 10, шафу напівпровідникових перетворювачів 11, шафу силову 12, шафу управління 13, газоводяний пульт 14, шафу компенсації 15 і шафу підпалу 16. Установка працює таким чином. Плазмотрони в пальнику працюють по черзі в залежності від калорійності пиловугільного палива. Під час роботи на пил вугільному паливі калорійністю до 3500 ккал. працює плазмотрон, розміщений соосно поздовжньої осі пальника, а на паливі калорійністю більш ніж 3500 ккал. - плазмотрон, установлений під кутом до поздовжньої осі пальника. Так як обидва плазмотрони мають однакові технічні характеристики, то на одному пальнику можливо працювати одним плазмотроном, переставляючи його з одного посадочного місця в друге. Якщо установлено в пальнику два плазмотрони, непрацюючий плазмотрон висувають із зони горіння на час роботи другого плазмотрону. В залежності від потужності пальника, витрачання пиловугільного палива і його калорійності, підбирається потужність плазмотрону. Оптимальна стабільність горіння факела установлюється шляхом переміщення плазмотрона в напрямку його поздовжньої осі. Після фіксації плазмотрона в заданому положенні, подають плазмостворюючий газ і в каналі плазмотрона вдувають дуговий розряд. Одночасно подають пиловугільну аеросуміш і вдувають її в топку котла. Після закінчення перехідних процесів на підводящих ланцюгах і каналі плазмотрона, його виводять на робочий режим. При взаємодії потоку пиловугільної суміші з плазмовим струменем, частки вугілля розігріваються, газифікуються і спалахують, в наслідок чого відбувається загальне запалення факела в топці котла. Винахід дозволяє розширити діапазон тривалої роботи установки без застосування мазуту і здійснювати регулювання умов горіння пиловугільної суміші різної теплотворної здатності без утворення гарнісажу на внутрішніх стінках пальника. 5 33029 Фіг. ДП «Український інститут промислов ої в ласності» (Укрпатент) вул. Сім’ї Хохлов их, 15, м. Київ , 04119, Україна (044) 456 – 20 – 90 ТОВ “Міжнародний науков ий коміт ет” вул. Артема, 77, м. Київ , 04050, Україна (044) 216 – 32 – 71 6
