Установка для плазмового розпалу і стабілізації горіння пилевугільного факелу

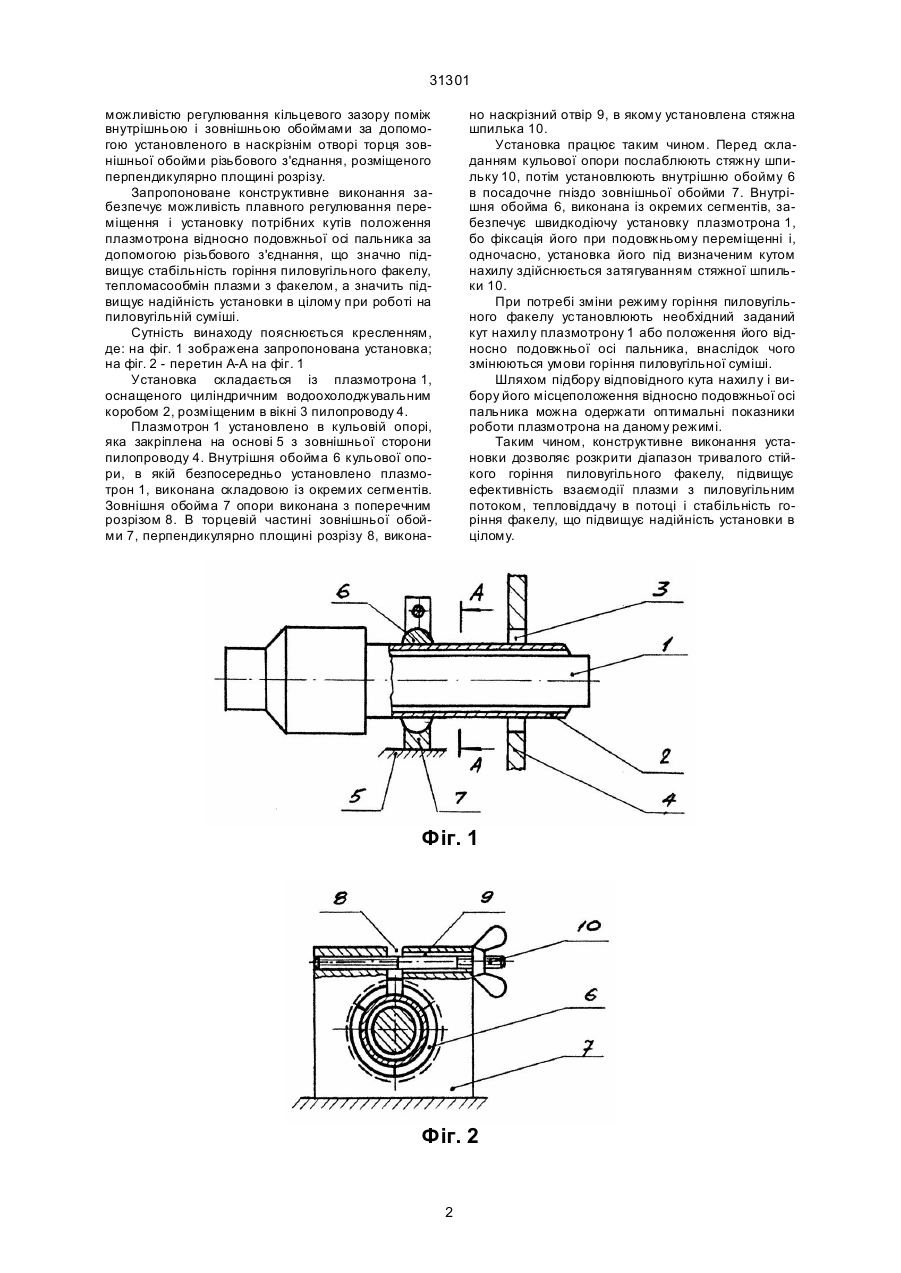

Установка для плазмового розпалу і стабілізації горіння пилевугільного факелу, яка містить в собі плазмотрон, розміщений в пилепроводі пилевугільного пальника і оснащений циліндричним 31301 можливістю регулювання кільцевого зазору поміж внутрішньою і зовнішньою обоймами за допомогою установленого в наскрізнім отворі торця зовнішньої обойми різьбового з'єднання, розміщеного перпендикулярно площині розрізу. Запропоноване конструктивне виконання забезпечує можливість плавного регулювання переміщення і установку потрібних кутів положення плазмотрона відносно подовжньої осі пальника за допомогою різьбового з'єднання, що значно підвищує стабільність горіння пиловугільного факелу, тепломасообмін плазми з факелом, а значить підвищує надійність установки в цілому при роботі на пиловугільній суміші. Сутність винаходу пояснюється кресленням, де: на фіг. 1 зображена запропонована установка; на фіг. 2 - перетин А-А на фіг. 1 Установка складається із плазмотрона 1, оснащеного циліндричним водоохолоджувальним коробом 2, розміщеним в вікні 3 пилопроводу 4. Плазмотрон 1 установлено в кульовій опорі, яка закріплена на основі 5 з зовнішньої сторони пилопроводу 4. Внутрішня обойма 6 кульової опори, в якій безпосередньо установлено плазмотрон 1, виконана складовою із окремих сегментів. Зовнішня обойма 7 опори виконана з поперечним розрізом 8. В торцевій частині зовнішньої обойми 7, перпендикулярно площині розрізу 8, викона но наскрізний отвір 9, в якому установлена стяжна шпилька 10. Установка працює таким чином. Перед складанням кульової опори послаблюють стяжну шпильку 10, потім установлюють внутрішню обойму 6 в посадочне гніздо зовнішньої обойми 7. Внутрішня обойма 6, виконана із окремих сегментів, забезпечує швидкодіючу установку плазмотрона 1, бо фіксація його при подовжньому переміщенні і, одночасно, установка його під визначеним кутом нахилу здійснюється затягуванням стяжної шпильки 10. При потребі зміни режиму горіння пиловугільного факелу установлюють необхідний заданий кут нахилу плазмотрону 1 або положення його відносно подовжньої осі пальника, внаслідок чого змінюються умови горіння пиловугільної суміші. Шляхом підбору відповідного кута нахилу і вибору його місцеположення відносно подовжньої осі пальника можна одержати оптимальні показники роботи плазмотрона на даному режимі. Таким чином, конструктивне виконання установки дозволяє розкрити діапазон тривалого стійкого горіння пиловугільного факелу, підвищує ефективність взаємодії плазми з пиловугільним потоком, тепловіддачу в потоці і стабільність горіння факелу, що підвищує надійність установки в цілому. Фіг. 1 Фіг. 2 2 31301 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
