Генератор прямокутних імпульсів

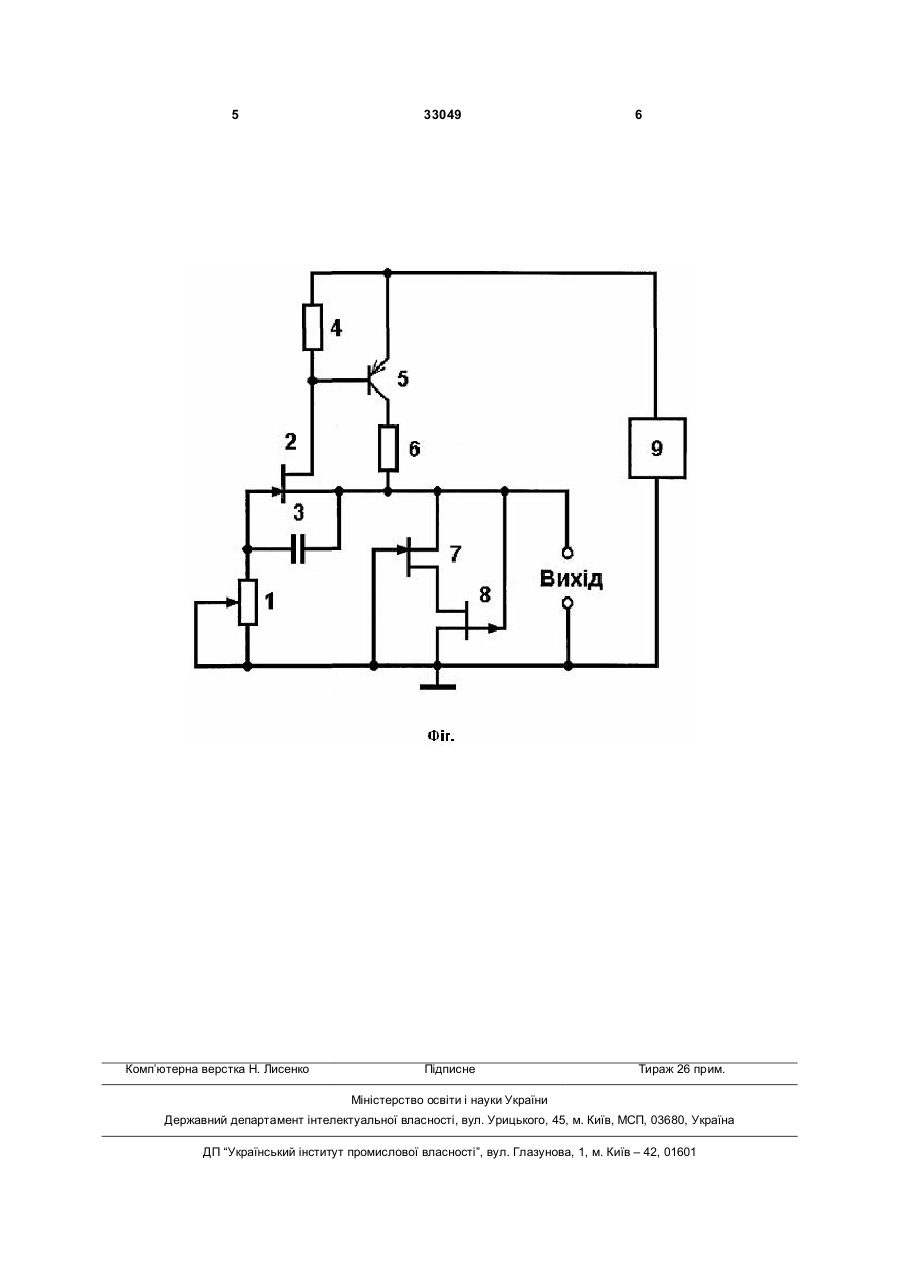

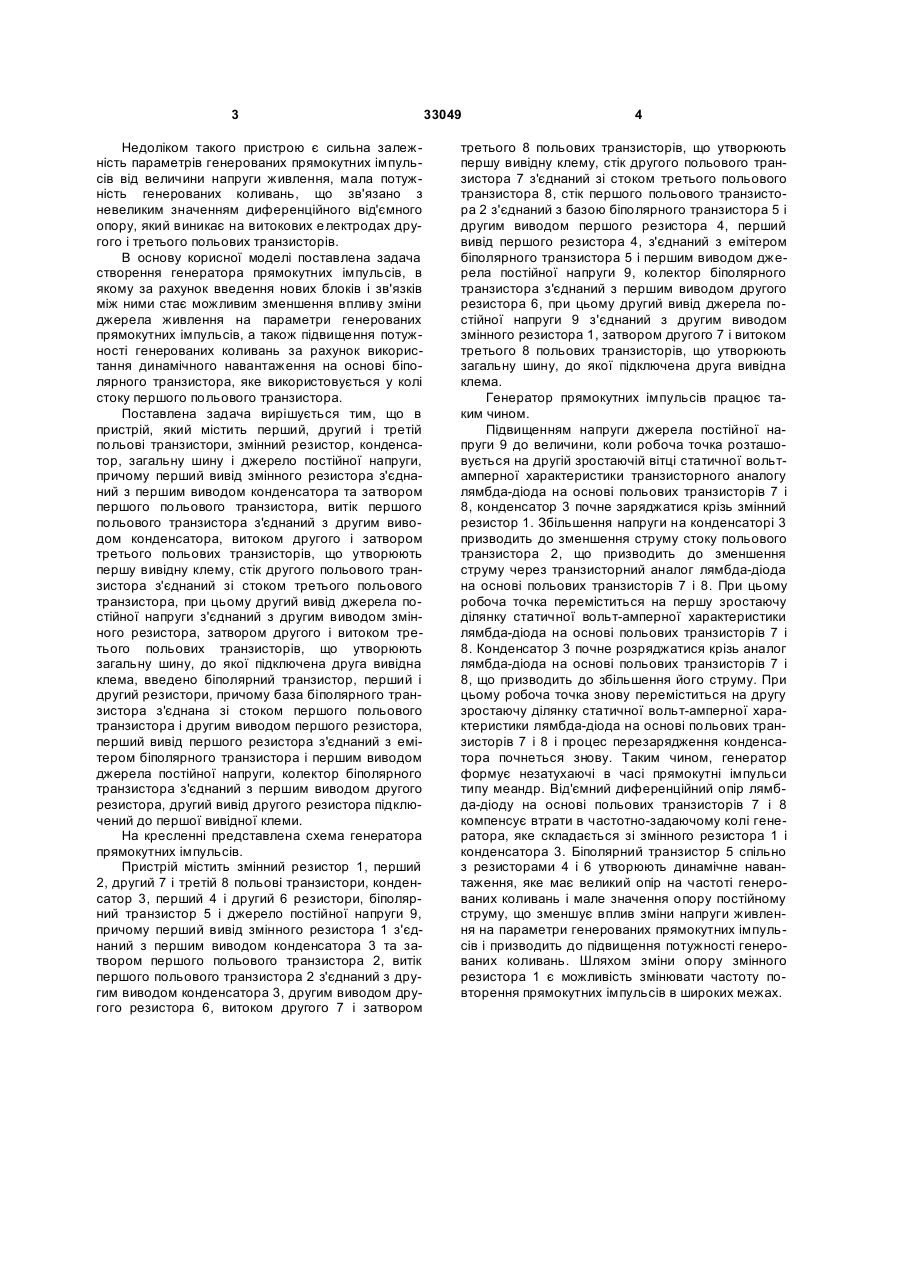

Генератор прямокутних імпульсів, який містить перший, другий і третій польові транзистори, змінний резистор, конденсатор, загальну шину і джерело постійної напруги, причому перший вивід змінного резистора з'єднаний з першим виводом конденсатора та затвором першого польового транзистора, витік першого польового транзистора з'єднаний з другим виводом конденсатора, витоком другого і затвором третього польових транзис 3 Недоліком такого пристрою є сильна залежність параметрів генерованих прямокутних імпульсів від величини напруги живлення, мала потужність генерованих коливань, що зв'язано з невеликим значенням диференційного від'ємного опору, який виникає на витокових електродах другого і третього польових транзисторів. В основу корисної моделі поставлена задача створення генератора прямокутних імпульсів, в якому за рахунок введення нових блоків і зв'язків між ними стає можливим зменшення впливу зміни джерела живлення на параметри генерованих прямокутних імпульсів, а також підвищення потужності генерованих коливань за рахунок використання динамічного навантаження на основі біполярного транзистора, яке використовується у колі стоку першого польового транзистора. Поставлена задача вирішується тим, що в пристрій, який містить перший, другий і третій польові транзистори, змінний резистор, конденсатор, загальну шину і джерело постійної напруги, причому перший вивід змінного резистора з'єднаний з першим виводом конденсатора та затвором першого польового транзистора, витік першого польового транзистора з'єднаний з другим виводом конденсатора, витоком другого і затвором третього польових транзисторів, що утворюють першу вивідну клему, стік другого польового транзистора з'єднаний зі стоком третього польового транзистора, при цьому другий вивід джерела постійної напруги з'єднаний з другим виводом змінного резистора, затвором другого і витоком третього польових транзисторів, що утворюють загальну шину, до якої підключена друга вивідна клема, введено біполярний транзистор, перший і другий резистори, причому база біполярного транзистора з'єднана зі стоком першого польового транзистора і другим виводом першого резистора, перший вивід першого резистора з'єднаний з емітером біполярного транзистора і першим виводом джерела постійної напруги, колектор біполярного транзистора з'єднаний з першим виводом другого резистора, другий вивід другого резистора підключений до першої вивідної клеми. На кресленні представлена схема генератора прямокутних імпульсів. Пристрій містить змінний резистор 1, перший 2, другий 7 і третій 8 польові транзистори, конденсатор 3, перший 4 і другий 6 резистори, біполярний транзистор 5 і джерело постійної напруги 9, причому перший вивід змінного резистора 1 з'єднаний з першим виводом конденсатора 3 та затвором першого польового транзистора 2, витік першого польового транзистора 2 з'єднаний з другим виводом конденсатора 3, другим виводом другого резистора 6, витоком другого 7 і затвором 33049 4 третього 8 польових транзисторів, що утворюють першу вивідну клему, стік другого польового транзистора 7 з'єднаний зі стоком третього польового транзистора 8, стік першого польового транзистора 2 з'єднаний з базою біполярного транзистора 5 і другим виводом першого резистора 4, перший вивід першого резистора 4, з'єднаний з емітером біполярного транзистора 5 і першим виводом джерела постійної напруги 9, колектор біполярного транзистора з'єднаний з першим виводом другого резистора 6, при цьому другий вивід джерела постійної напруги 9 з'єднаний з другим виводом змінного резистора 1, затвором другого 7 і витоком третього 8 польових транзисторів, що утворюють загальну шину, до якої підключена друга вивідна клема. Генератор прямокутних імпульсів працює таким чином. Підвищенням напруги джерела постійної напруги 9 до величини, коли робоча точка розташовується на другій зростаючій вітці статичної вольтамперної характеристики транзисторного аналогу лямбда-діода на основі польових транзисторів 7 і 8, конденсатор 3 почне заряджатися крізь змінний резистор 1. Збільшення напруги на конденсаторі 3 призводить до зменшення струму стоку польового транзистора 2, що призводить до зменшення струму через транзисторний аналог лямбда-діода на основі польових транзисторів 7 і 8. При цьому робоча точка переміститься на першу зростаючу ділянку статичної вольт-амперної характеристики лямбда-діода на основі польових транзисторів 7 і 8. Конденсатор 3 почне розряджатися крізь аналог лямбда-діодана основі польових транзисторів 7 і 8, що призводить до збільшення його струму. При цьому робоча точка знову переміститься на другу зростаючу ділянку статичної вольт-амперної характеристики лямбда-діода на основі польових транзисторів 7 і 8 і процес перезарядження конденсатора почнеться знову. Таким чином, генератор формує незатухаючі в часі прямокутні імпульси типу меандр. Від'ємний диференційний опір лямбда-діоду на основі польових транзисторів 7 і 8 компенсує втрати в частотно-задаючому колі генератора, яке складається зі змінного резистора 1 і конденсатора 3. Біполярний транзистор 5 спільно з резисторами 4 і 6 утворюють динамічне навантаження, яке має великий опір на частоті генерованих коливань і мале значення опору постійному струму, що зменшує вплив зміни напруги живлення на параметри генерованих прямокутних імпульсів і призводить до підвищення потужності генерованих коливань. Шляхом зміни опору змінного резистора 1 є можливість змінювати частоту повторення прямокутних імпульсів в широких межах. 5 Комп’ютерна верстка Н. Лисенко 33049 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
