Гвинтовий сепаратор

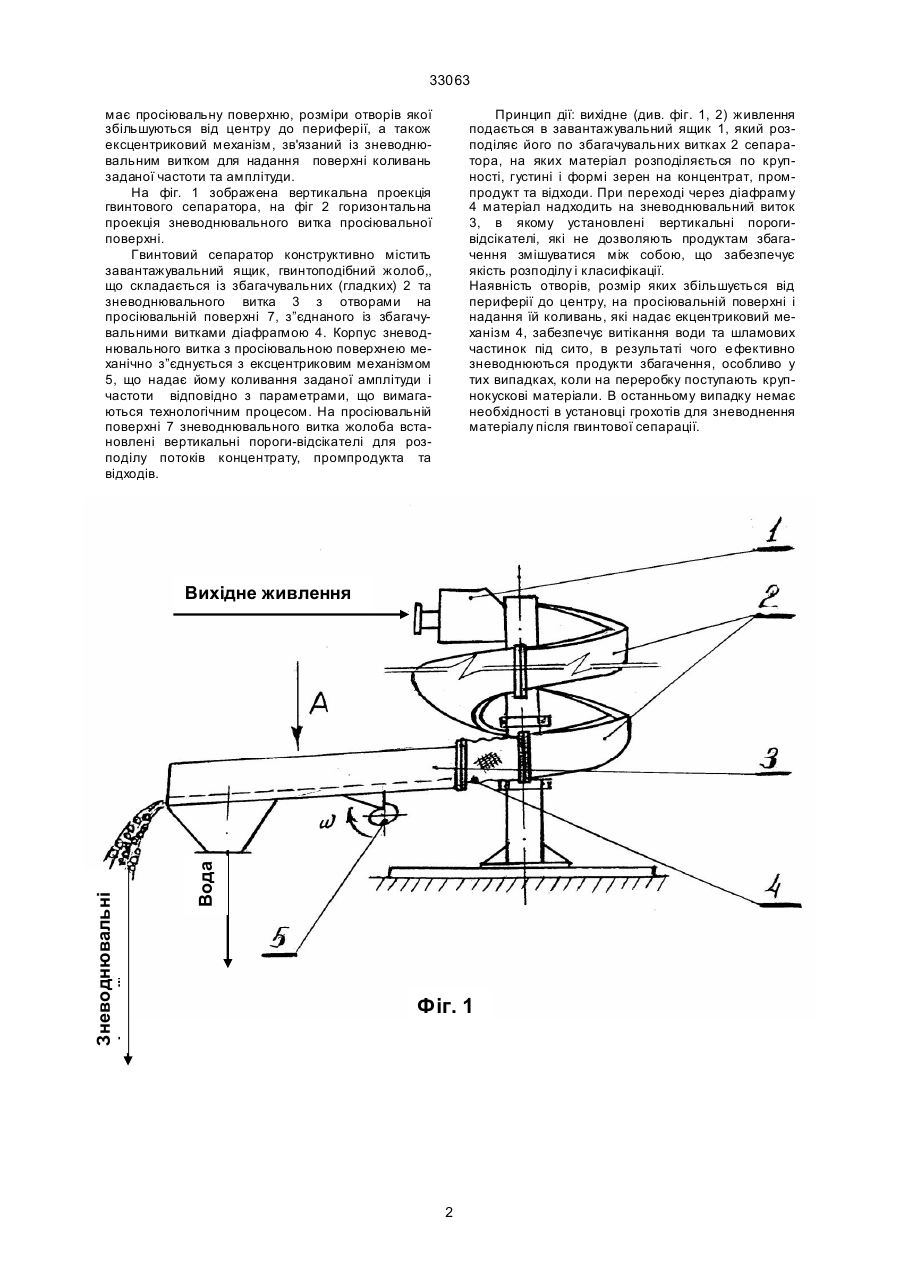

Гвинтовий сепаратор, який містить укріплений 33063 має просіювальну поверхню, розміри отворів якої збільшуються від центру до периферії, а також ексцентриковий механізм, зв'язаний із зневоднювальним витком для надання поверхні коливань заданої частоти та амплітуди. На фіг. 1 зображена вертикальна проекція гвинтового сепаратора, на фіг 2 горизонтальна проекція зневоднювального витка просіювальної поверхні. Гвинтовий сепаратор конструктивно містить завантажувальний ящик, гвинтоподібний жолоб,, що складається із збагачувальних (гладких) 2 та зневоднювального витка 3 з отворами на просіювальній поверхні 7, з”єднаного із збагачувальними витками діафрагмою 4. Корпус зневоднювального витка з просіювальною поверхнею механічно з”єднується з ексцентриковим механізмом 5, що надає йому коливання заданої амплітуди і частоти відповідно з параметрами, що вимагаються технологічним процесом. На просіювальній поверхні 7 зневоднювального витка жолоба встановлені вертикальні пороги-відсікателі для розподілу потоків концентрату, промпродукта та відходів. Принцип дії: вихідне (див. фіг. 1, 2) живлення подається в завантажувальний ящик 1, який розподіляє його по збагачувальних витках 2 сепаратора, на яких матеріал розподіляється по крупності, густині і формі зерен на концентрат, промпродукт та відходи. При переході через діафрагму 4 матеріал надходить на зневоднювальний виток 3, в якому установлені вертикальні порогивідсікателі, які не дозволяють продуктам збагачення змішуватися між собою, що забезпечує якість розподілу і класифікації. Наявність отворів, розмір яких збільшується від периферії до центру, на просіювальній поверхні і надання їй коливань, які надає екцентриковий механізм 4, забезпечує витікання води та шламових частинок під сито, в результаті чого е фективно зневоднюються продукти збагачення, особливо у тих випадках, коли на переробку поступають крупнокускові матеріали. В останньому випадку немає необхідності в установці грохотів для зневоднення матеріалу після гвинтової сепарації. Вода Зневоднювальні фракції Вихідне живлення Фіг. 1 2 33063 7 Вид А 6 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
