Пустотоутворювач

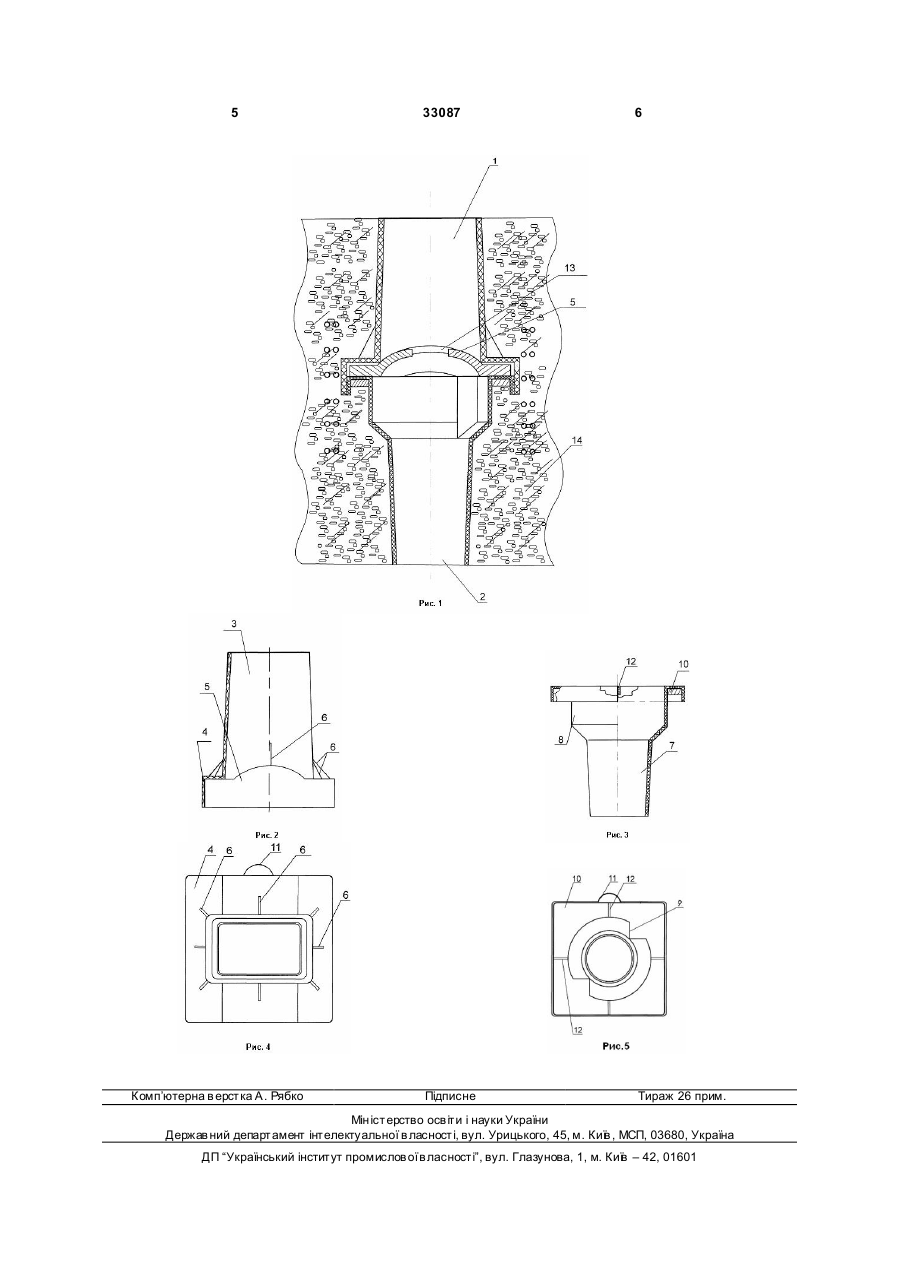

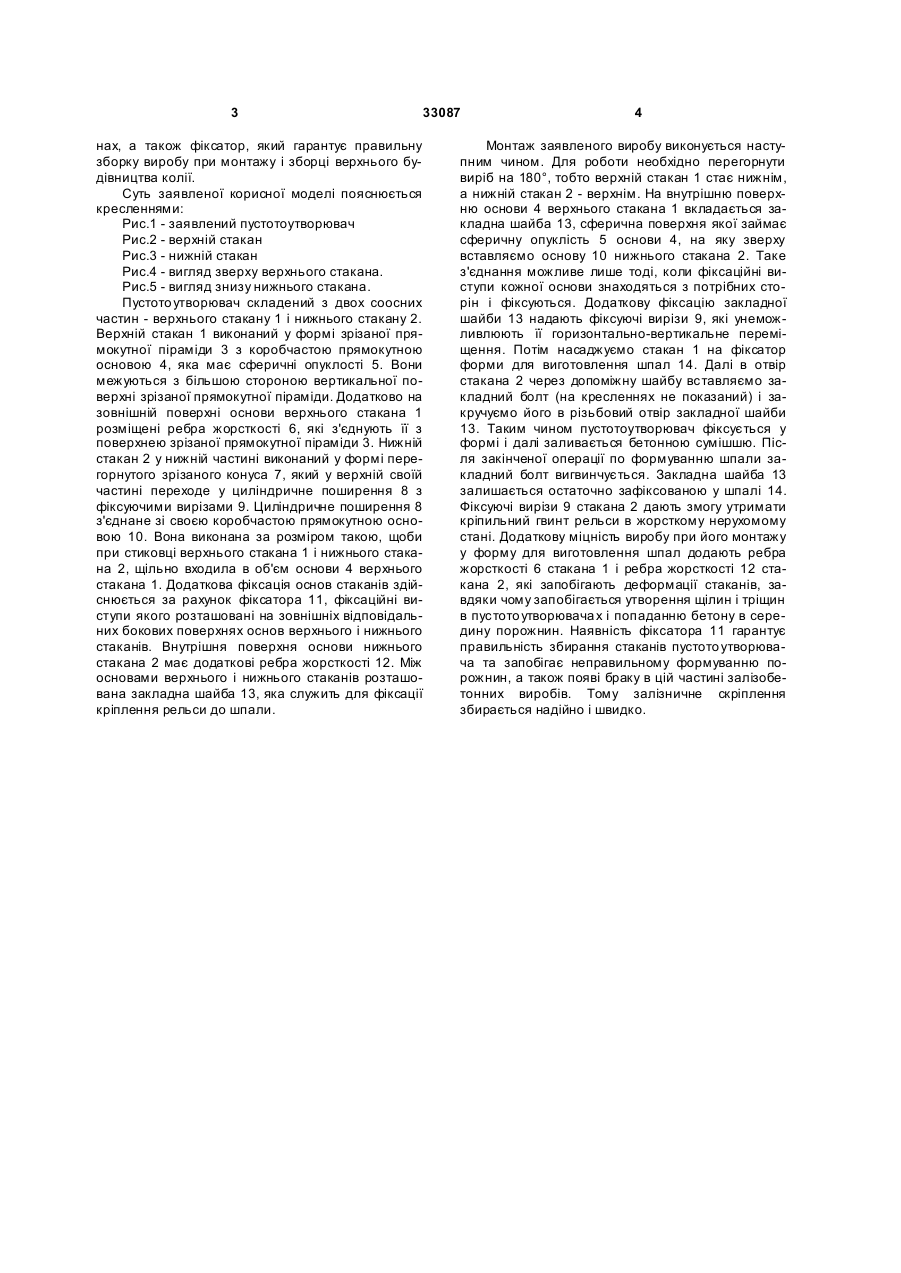

Пустотоутворювач для закріплення закладного болта в залізобетонній шпалі, що складений з двох співвісних стаканів, виготовлених з полімерних матеріалів і з'єднаних прямокутними коробчастими основами, в заглибленні між якими розташована металева закладна шайба, причому верхній стакан має форму зрізаної піраміди, яка співвісно переходить у основу, а нижній стакан має форму перегорнутого зрізаного конуса у ниж 3 33087 нах, а також фіксатор, який гарантує правильну зборку виробу при монтажу і зборці верхнього будівництва колії. Суть заявленої корисної моделі пояснюється кресленнями: Рис.1 - заявлений пустотоутворювач Рис.2 - верхній стакан Рис.3 - нижній стакан Рис.4 - вигляд зверху верхнього стакана. Рис.5 - вигляд знизу нижнього стакана. Пустото утворювач складений з двох соосних частин - верхнього стакану 1 і нижнього стакану 2. Верхній стакан 1 виконаний у формі зрізаної прямокутної піраміди 3 з коробчастою прямокутною основою 4, яка має сферичні опуклості 5. Вони межуються з більшою стороною вертикальної поверхні зрізаної прямокутної піраміди. Додатково на зовнішній поверхні основи верхнього стакана 1 розміщені ребра жорсткості 6, які з'єднують її з поверхнею зрізаної прямокутної піраміди 3. Нижній стакан 2 у нижній частині виконаний у формі перегорнутого зрізаного конуса 7, який у верхній своїй частині переходе у циліндричне поширення 8 з фіксуючими вирізами 9. Циліндричне поширення 8 з'єднане зі своєю коробчастою прямокутною основою 10. Вона виконана за розміром такою, щоби при стиковці верхнього стакана 1 і нижнього стакана 2, щільно входила в об'єм основи 4 верхнього стакана 1. Додаткова фіксація основ стаканів здійснюється за рахунок фіксатора 11, фіксаційні виступи якого розташовані на зовнішніх відповідальних бокових поверхнях основ верхнього і нижнього стаканів. Внутрішня поверхня основи нижнього стакана 2 має додаткові ребра жорсткості 12. Між основами верхнього і нижнього стаканів розташована закладна шайба 13, яка служить для фіксації кріплення рельси до шпали. 4 Монтаж заявленого виробу виконується наступним чином. Для роботи необхідно перегорнути виріб на 180°, тобто верхній стакан 1 стає нижнім, а нижній стакан 2 - верхнім. На внутрішню поверхню основи 4 верхнього стакана 1 вкладається закладна шайба 13, сферична поверхня якої займає сферичну опуклість 5 основи 4, на яку зверху вставляємо основу 10 нижнього стакана 2. Таке з'єднання можливе лише тоді, коли фіксаційні виступи кожної основи знаходяться з потрібних сторін і фіксуються. Додаткову фіксацію закладної шайби 13 надають фіксуючі вирізи 9, які унеможливлюють її горизонтально-вертикальне переміщення. Потім насаджуємо стакан 1 на фіксатор форми для виготовлення шпал 14. Далі в отвір стакана 2 через допоміжну шайбу вставляємо закладний болт (на кресленнях не показаний) і закручуємо його в різьбовий отвір закладної шайби 13. Таким чином пустотоутворювач фіксується у формі і далі заливається бетонною сумішшю. Після закінченої операції по формуванню шпали закладний болт вигвинчується. Закладна шайба 13 залишається остаточно зафіксованою у шпалі 14. Фіксуючі вирізи 9 стакана 2 дають змогу утримати кріпильний гвинт рельси в жорсткому нерухомому стані. Додаткову міцність виробу при його монтажу у форму для виготовлення шпал додають ребра жорсткості 6 стакана 1 і ребра жорсткості 12 стакана 2, які запобігають деформації стаканів, завдяки чому запобігається утворення щілин і тріщин в пустото утворювача х і попаданню бетону в середину порожнин. Наявність фіксатора 11 гарантує правильність збирання стаканів пустото утворювача та запобігає неправильному формуванню порожнин, а також появі браку в цій частині залізобетонних виробів. Тому залізничне скріплення збирається надійно і швидко. 5 Комп’ютерна в ерстка А. Рябко 33087 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
