Пристрій для видачі пластмасових стаканів зі стопи
Номер патенту: 12070
Опубліковано: 16.01.2006
Автори: Кирилянчик Віктор Васильович, Вдовиченко Михайло Григорович, Борисовер Марк Борисович, Довгодько Євген Іванович
Формула / Реферат
Пристрій для видачі пластмасових стаканів зі стопи, що включає корпус (1), кулачки (2) з двома зубцями, в яких нижня поверхня першого має спиралеподібну форму, верхня та нижня поверхня другого теж мають спіралеподібну форму з протилежними кутами нахилу, привідний елемент та пружину (10), який відрізняється тим, що кожен з кулачків додатково має третій зубець з прямою верхньою поверхнею, розташований у нижній частині кулачка, а привідний елемент, зв'язаний з пружиною, додатково має привідний кулачок (4).
Текст

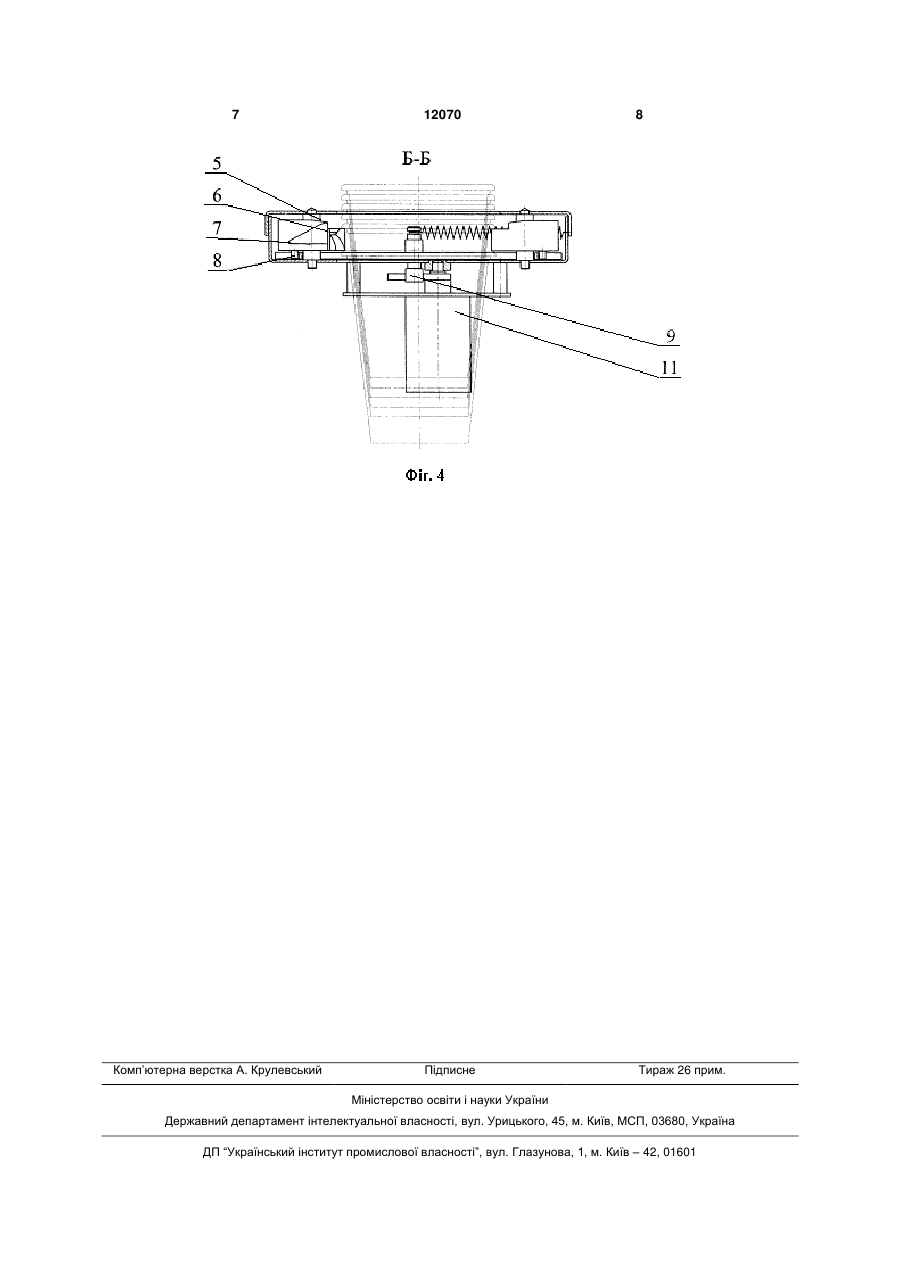

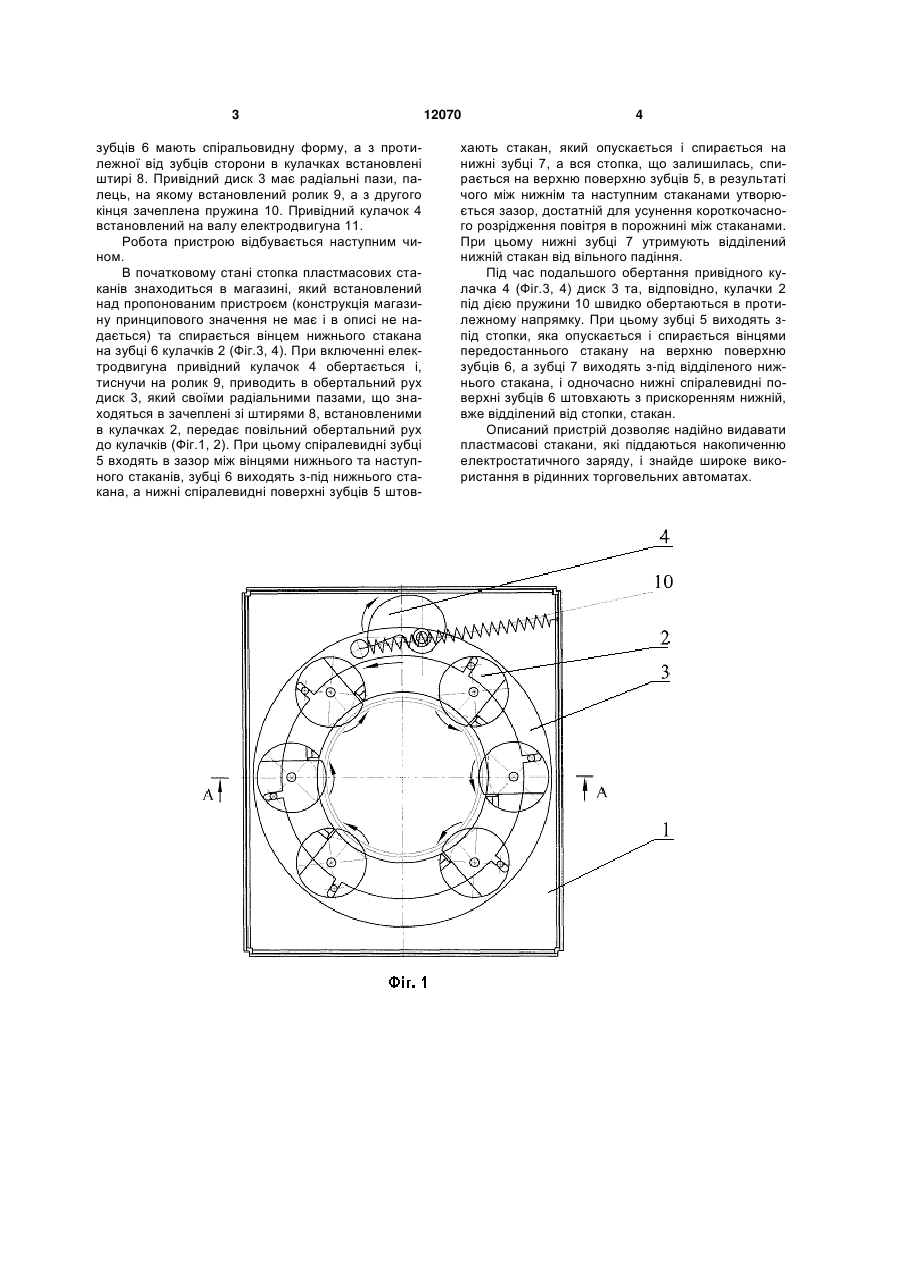

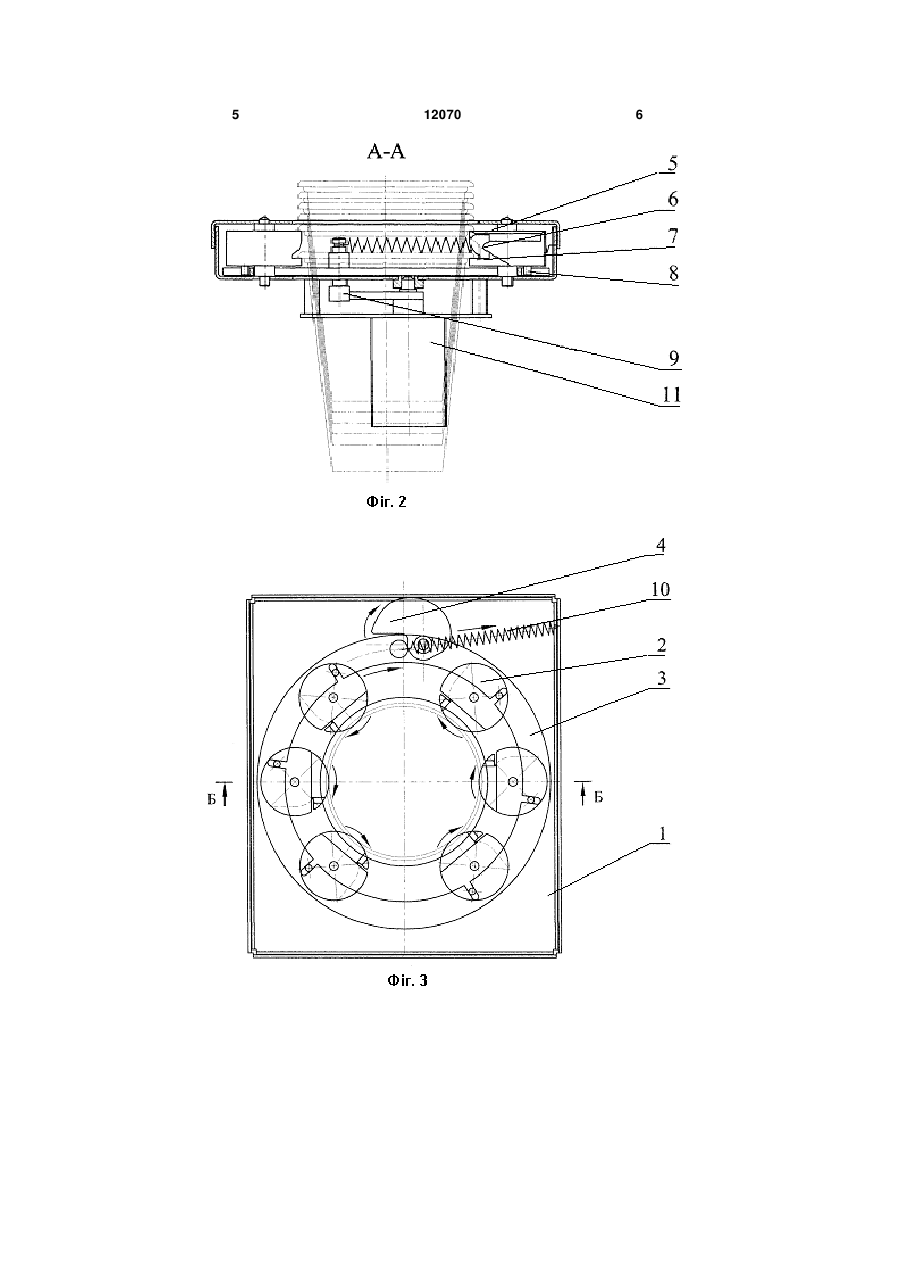

Пристрій для видачі пластмасових стаканів зі 3 зубців 6 мають спіральовидну форму, а з протилежної від зубців сторони в кулачках встановлені штирі 8. Привідний диск 3 має радіальні пази, палець, на якому встановлений ролик 9, а з другого кінця зачеплена пружина 10. Привідний кулачок 4 встановлений на валу електродвигуна 11. Робота пристрою відбувається наступним чином. В початковому стані стопка пластмасових стаканів знаходиться в магазині, який встановлений над пропонованим пристроєм (конструкція магазину принципового значення не має і в описі не надається) та спирається вінцем нижнього стакана на зубці 6 кулачків 2 (Фіг.3, 4). При включенні електродвигуна привідний кулачок 4 обертається і, тиснучи на ролик 9, приводить в обертальний рух диск 3, який своїми радіальними пазами, що знаходяться в зачеплені зі штирями 8, встановленими в кулачках 2, передає повільний обертальний рух до кулачків (Фіг.1, 2). При цьому спіралевидні зубці 5 входять в зазор між вінцями нижнього та наступного стаканів, зубці 6 виходять з-під нижнього стакана, а нижні спіралевидні поверхні зубців 5 штов 12070 4 хають стакан, який опускається і спирається на нижні зубці 7, а вся стопка, що залишилась, спирається на верхню поверхню зубців 5, в результаті чого між нижнім та наступним стаканами утворюється зазор, достатній для усунення короткочасного розрідження повітря в порожнині між стаканами. При цьому нижні зубці 7 утримують відділений нижній стакан від вільного падіння. Під час подальшого обертання привідного кулачка 4 (Фіг.3, 4) диск 3 та, відповідно, кулачки 2 під дією пружини 10 швидко обертаються в протилежному напрямку. При цьому зубці 5 виходять зпід стопки, яка опускається і спирається вінцями передостаннього стакану на верхню поверхню зубців 6, а зубці 7 виходять з-під відділеного нижнього стакана, і одночасно нижні спіралевидні поверхні зубців 6 штовхають з прискоренням нижній, вже відділений від стопки, стакан. Описаний пристрій дозволяє надійно видавати пластмасові стакани, які піддаються накопиченню електростатичного заряду, і знайде широке використання в рідинних торговельних автоматах. 5 12070 6 7 Комп’ютерна верстка А. Крулевський 12070 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
