Спосіб охолодження кристалізатора машини безперервного лиття заготовок

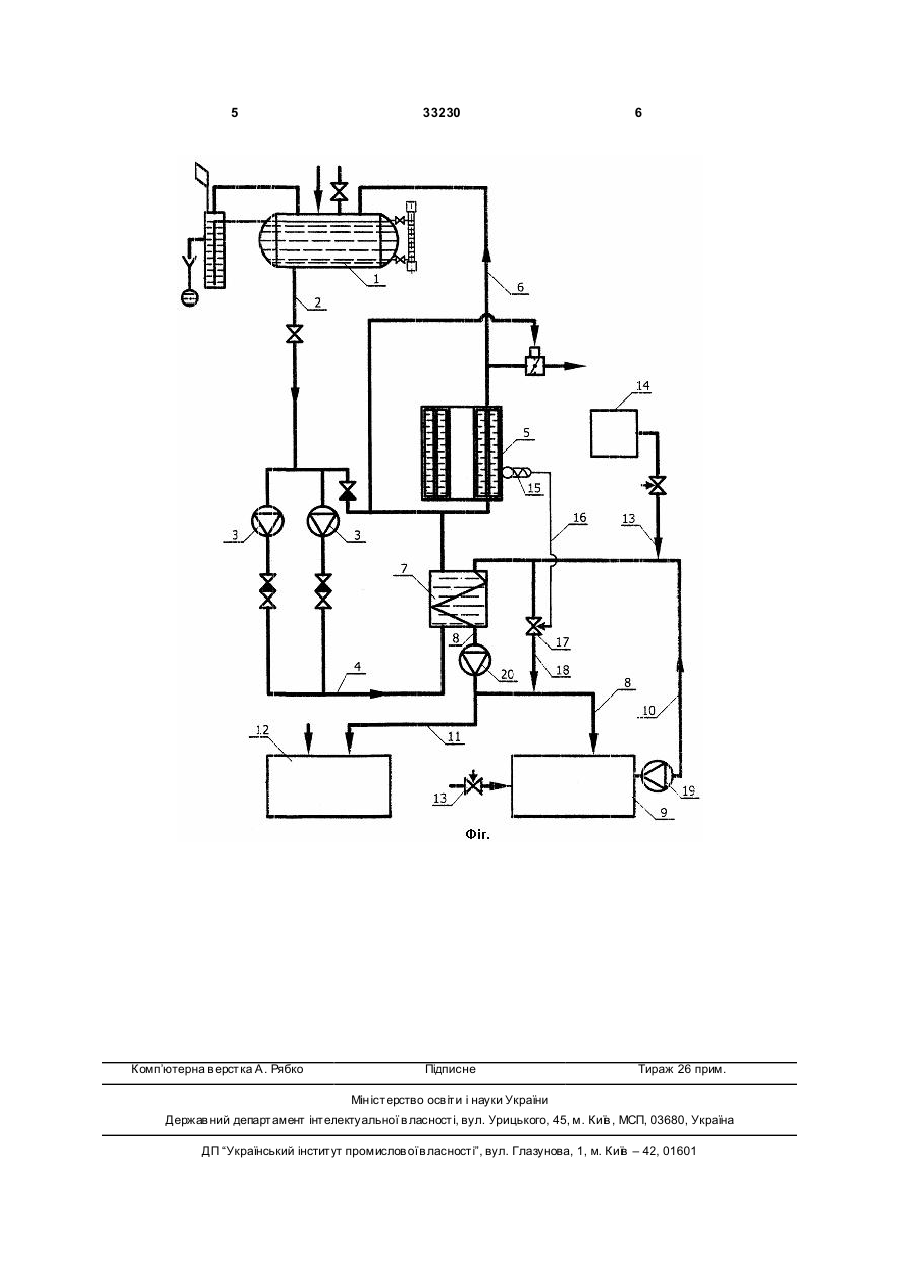

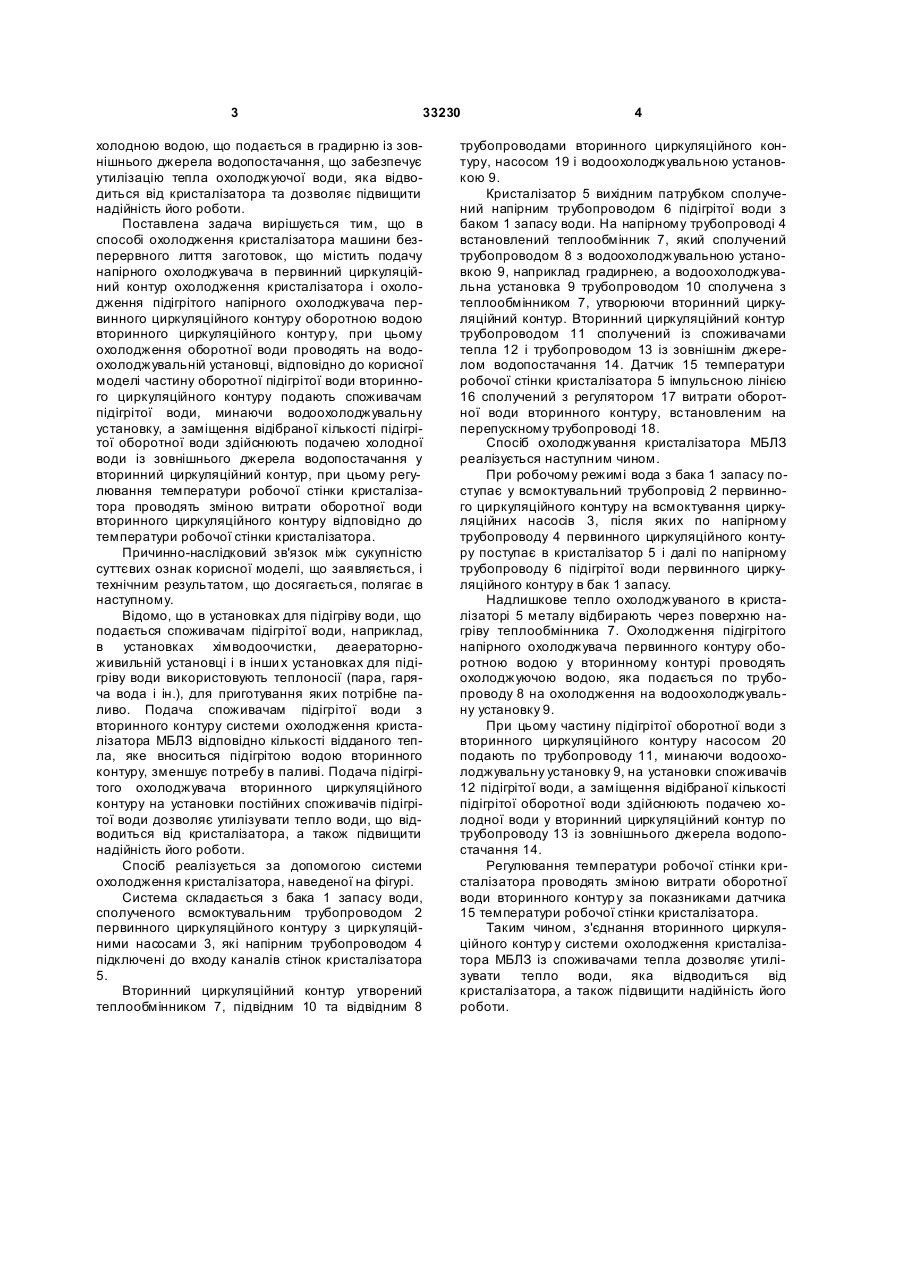

Спосіб охолодження кристалізатора машини безперервного лиття заготовок, що містить подачу напірного охолоджувача в первинний циркуляційний контур охолодження кристалізатора і охоло 3 33230 холодною водою, що подається в градирню із зовнішнього джерела водопостачання, що забезпечує утилізацію тепла охолоджуючої води, яка відводиться від кристалізатора та дозволяє підвищити надійність його роботи. Поставлена задача вирішується тим, що в способі охолодження кристалізатора машини безперервного лиття заготовок, що містить подачу напірного охолоджувача в первинний циркуляційний контур охолодження кристалізатора і охолодження підігрітого напірного охолоджувача первинного циркуляційного контуру оборотною водою вторинного циркуляційного контур у, при цьому охолодження оборотної води проводять на водоохолоджувальній установці, відповідно до корисної моделі частину оборотної підігрітої води вторинного циркуляційного контуру подають споживачам підігрітої води, минаючи водоохолоджувальну установку, а заміщення відібраної кількості підігрітої оборотної води здійснюють подачею холодної води із зовнішнього джерела водопостачання у вторинний циркуляційний контур, при цьому регулювання температури робочої стінки кристалізатора проводять зміною витрати оборотної води вторинного циркуляційного контуру відповідно до температури робочої стінки кристалізатора. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак корисної моделі, що заявляється, і технічним результатом, що досягається, полягає в наступному. Відомо, що в установках для підігріву води, що подається споживачам підігрітої води, наприклад, в установках хімводоочистки, деаераторноживильній установці і в інши х установках для підігріву води використовують теплоносії (пара, гаряча вода і ін.), для приготування яких потрібне паливо. Подача споживачам підігрітої води з вторинного контуру системи охолодження кристалізатора МБЛЗ відповідно кількості відданого тепла, яке вноситься підігрітою водою вторинного контуру, зменшує потребу в паливі. Подача підігрітого охолоджувача вторинного циркуляційного контуру на установки постійних споживачів підігрітої води дозволяє утилізувати тепло води, що відводиться від кристалізатора, а також підвищити надійність його роботи. Спосіб реалізується за допомогою системи охолодження кристалізатора, наведеної на фігурі. Система складається з бака 1 запасу води, сполученого всмоктувальним трубопроводом 2 первинного циркуляційного контуру з циркуляційними насосами 3, які напірним трубопроводом 4 підключені до входу каналів стінок кристалізатора 5. Вторинний циркуляційний контур утворений теплообмінником 7, підвідним 10 та відвідним 8 4 трубопроводами вторинного циркуляційного контуру, насосом 19 і водоохолоджувальною установкою 9. Кристалізатор 5 вихідним патрубком сполучений напірним трубопроводом 6 підігрітої води з баком 1 запасу води. На напірному трубопроводі 4 встановлений теплообмінник 7, який сполучений трубопроводом 8 з водоохолоджувальною установкою 9, наприклад градирнею, а водоохолоджувальна установка 9 трубопроводом 10 сполучена з теплообмінником 7, утворюючи вторинний циркуляційний контур. Вторинний циркуляційний контур трубопроводом 11 сполучений із споживачами тепла 12 і трубопроводом 13 із зовнішнім джерелом водопостачання 14. Датчик 15 температури робочої стінки кристалізатора 5 імпульсною лінією 16 сполучений з регулятором 17 витрати оборотної води вторинного контуру, встановленим на перепускному трубопроводі 18. Спосіб охолоджування кристалізатора МБЛЗ реалізується наступним чином. При робочому режимі вода з бака 1 запасу поступає у всмоктувальний трубопровід 2 первинного циркуляційного контуру на всмоктування циркуляційних насосів 3, після яких по напірному трубопроводу 4 первинного циркуляційного контуру поступає в кристалізатор 5 і далі по напірному трубопроводу 6 підігрітої води первинного циркуляційного контуру в бак 1 запасу. Надлишкове тепло охолоджуваного в кристалізаторі 5 металу відбирають через поверхню нагріву теплообмінника 7. Охолодження підігрітого напірного охолоджувача первинного контуру оборотною водою у вторинному контурі проводять охолоджуючою водою, яка подається по трубопроводу 8 на охолодження на водоохолоджувальну установку 9. При цьому частину підігрітої оборотної води з вторинного циркуляційного контуру насосом 20 подають по трубопроводу 11, минаючи водоохолоджувальну установку 9, на установки споживачів 12 підігрітої води, а заміщення відібраної кількості підігрітої оборотної води здійснюють подачею холодної води у вторинний циркуляційний контур по трубопроводу 13 із зовнішнього джерела водопостачання 14. Регулювання температури робочої стінки кристалізатора проводять зміною витрати оборотної води вторинного контур у за показниками датчика 15 температури робочої стінки кристалізатора. Таким чином, з'єднання вторинного циркуляційного контур у системи охолодження кристалізатора МБЛЗ із споживачами тепла дозволяє утилізувати тепло води, яка відводиться від кристалізатора, а також підвищити надійність його роботи. 5 Комп’ютерна в ерстка А. Рябко 33230 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
