Система для відлякування біологічних об`єктів, в тому числі гризунів

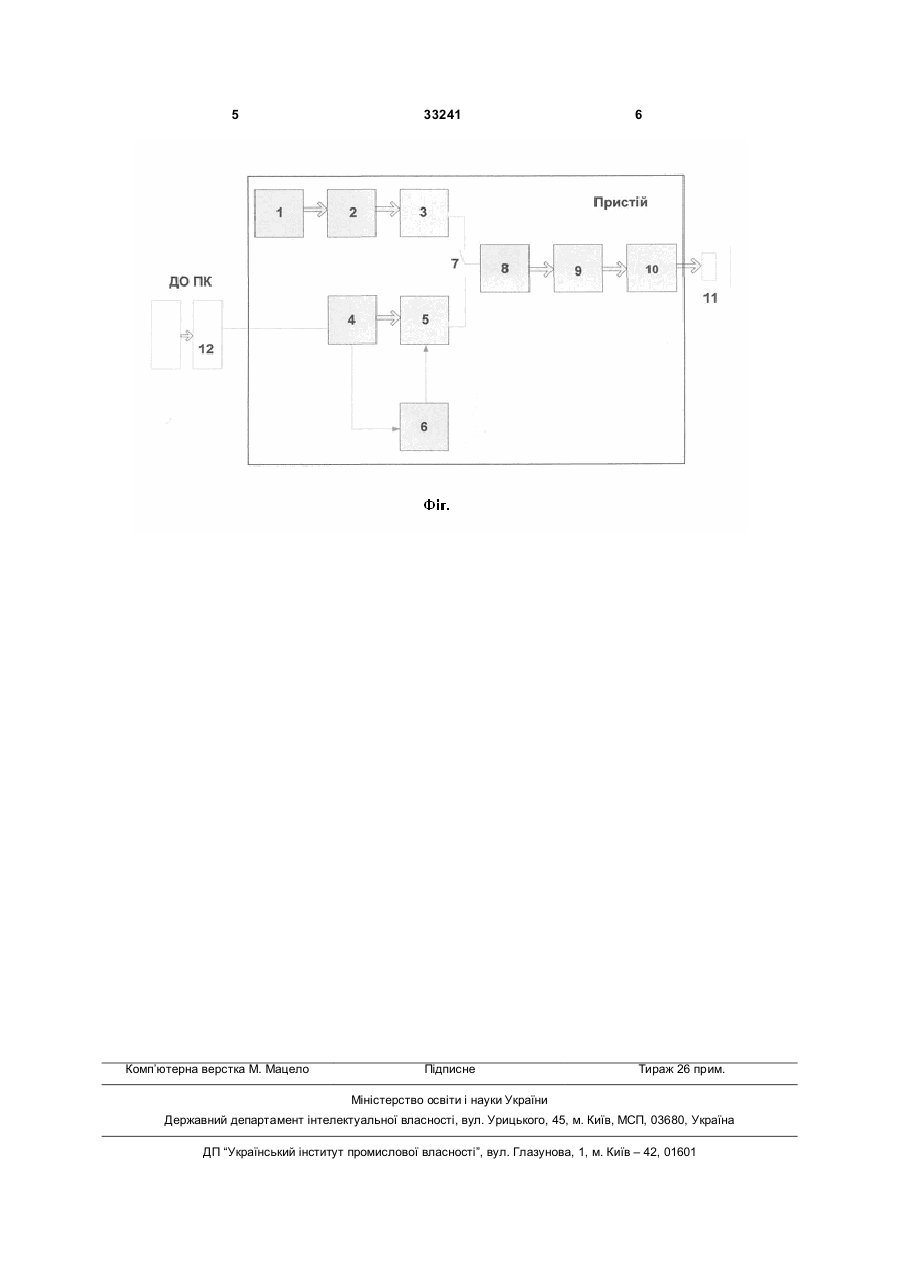

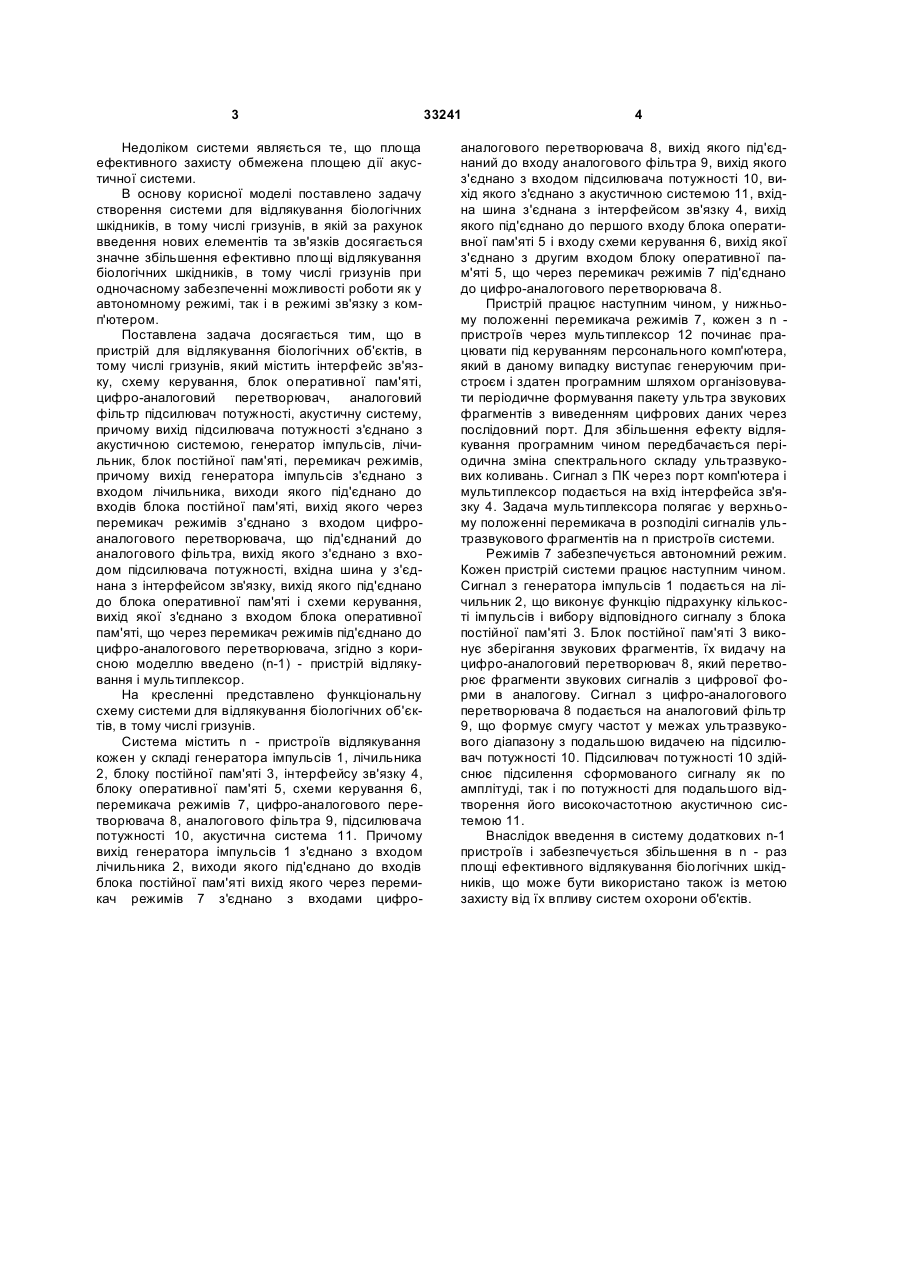

Система для відлякування біологічних об'єктів, в тому числі гризунів, що містить пристрій відлякування у складі інтерфейсу зв'язку, лічильник, блок оперативної пам'яті, цифро-аналоговий перетворювач, підсилювач потужності, акустичну систему, вихід підсилювача потужності, з'єднаний з акустичною системою, генератор імпульсів, блок постійної пам'яті, схему керування, перемикач режимів, аналоговий фільтр, причому вихід генера 3 Недоліком системи являється те, що площа ефективного захисту обмежена площею дії акустичної системи. В основу корисної моделі поставлено задачу створення системи для відлякування біологічних шкідників, в тому числі гризунів, в якій за рахунок введення нових елементів та зв'язків досягається значне збільшення ефективно площі відлякування біологічних шкідників, в тому числі гризунів при одночасному забезпеченні можливості роботи як у автономному режимі, так і в режимі зв'язку з комп'ютером. Поставлена задача досягається тим, що в пристрій для відлякування біологічних об'єктів, в тому числі гризунів, який містить інтерфейс зв'язку, схему керування, блок оперативної пам'яті, цифро-аналоговий перетворювач, аналоговий фільтр підсилювач потужності, акустичну систему, причому вихід підсилювача потужності з'єднано з акустичною системою, генератор імпульсів, лічильник, блок постійної пам'яті, перемикач режимів, причому вихід генератора імпульсів з'єднано з входом лічильника, виходи якого під'єднано до входів блока постійної пам'яті, вихід якого через перемикач режимів з'єднано з входом цифроаналогового перетворювача, що під'єднаний до аналогового фільтра, вихід якого з'єднано з входом підсилювача потужності, вхідна шина у з'єднана з інтерфейсом зв'язку, вихід якого під'єднано до блока оперативної пам'яті і схеми керування, вихід якої з'єднано з входом блока оперативної пам'яті, що через перемикач режимів під'єднано до цифро-аналогового перетворювача, згідно з корисною моделлю введено (n-1) - пристрій відлякування і мультиплексор. На кресленні представлено функціональну схему системи для відлякування біологічних об'єктів, в тому числі гризунів. Система містить n - пристроїв відлякування кожен у складі генератора імпульсів 1, лічильника 2, блоку постійної пам'яті 3, інтерфейсу зв'язку 4, блоку оперативної пам'яті 5, схеми керування 6, перемикача режимів 7, цифро-аналогового перетворювача 8, аналогового фільтра 9, підсилювача потужності 10, акустична система 11. Причому вихід генератора імпульсів 1 з'єднано з входом лічильника 2, виходи якого під'єднано до входів блока постійної пам'яті вихід якого через перемикач режимів 7 з'єднано з входами цифро 33241 4 аналогового перетворювача 8, вихід якого під'єднаний до входу аналогового фільтра 9, вихід якого з'єднано з входом підсилювача потужності 10, вихід якого з'єднано з акустичною системою 11, вхідна шина з'єднана з інтерфейсом зв'язку 4, вихід якого під'єднано до першого входу блока оперативної пам'яті 5 і входу схеми керування 6, вихід якої з'єднано з другим входом блоку оперативної пам'яті 5, що через перемикач режимів 7 під'єднано до цифро-аналогового перетворювача 8. Пристрій працює наступним чином, у нижньому положенні перемикача режимів 7, кожен з n пристроїв через мультиплексор 12 починає працювати під керуванням персонального комп'ютера, який в даному випадку виступає генеруючим пристроєм і здатен програмним шляхом організовувати періодичне формування пакету ультра звукових фрагментів з виведенням цифрових даних через послідовний порт. Для збільшення ефекту відлякування програмним чином передбачається періодична зміна спектрального складу ультразвукових коливань. Сигнал з ПК через порт комп'ютера і мультиплексор подається на вхід інтерфейса зв'язку 4. Задача мультиплексора полягає у верхньому положенні перемикача в розподілі сигналів ультразвукового фрагментів на n пристроїв системи. Режимів 7 забезпечується автономний режим. Кожен пристрій системи працює наступним чином. Сигнал з генератора імпульсів 1 подається на лічильник 2, що виконує функцію підрахунку кількості імпульсів і вибору відповідного сигналу з блока постійної пам'яті 3. Блок постійної пам'яті 3 виконує зберігання звукових фрагментів, їх видачу на цифро-аналоговий перетворювач 8, який перетворює фрагменти звукових сигналів з цифрової форми в аналогову. Сигнал з цифро-аналогового перетворювача 8 подається на аналоговий фільтр 9, що формує смугу частот у межах ультразвукового діапазону з подальшою видачею на підсилювач потужності 10. Підсилювач потужності 10здійснює підсилення сформованого сигналу як по амплітуді, так і по потужності для подальшого відтворення його високочастотною акустичною системою 11. Внаслідок введення в систему додаткових n-1 пристроїв і забезпечується збільшення в n - раз площі ефективного відлякування біологічних шкідників, що може бути використано також із метою захисту від їх впливу систем охорони об'єктів. 5 Комп’ютерна верстка М. Мацело 33241 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
